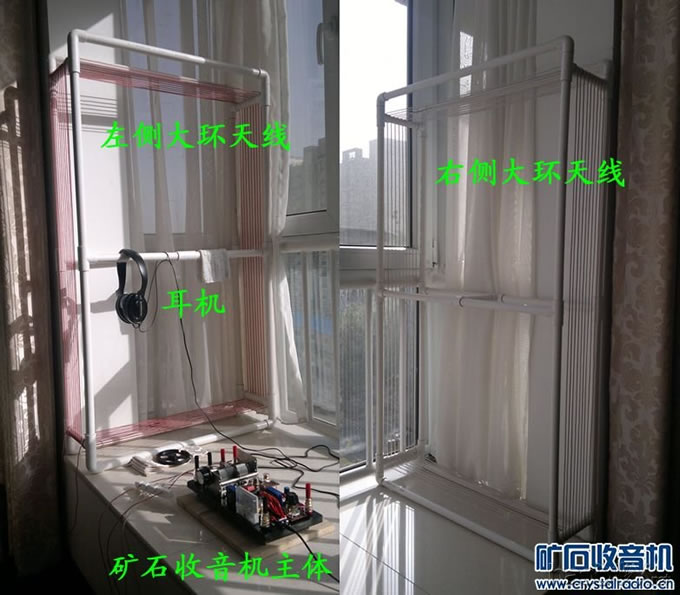

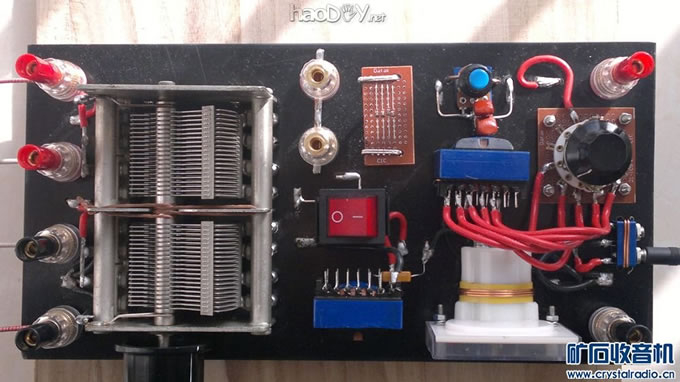

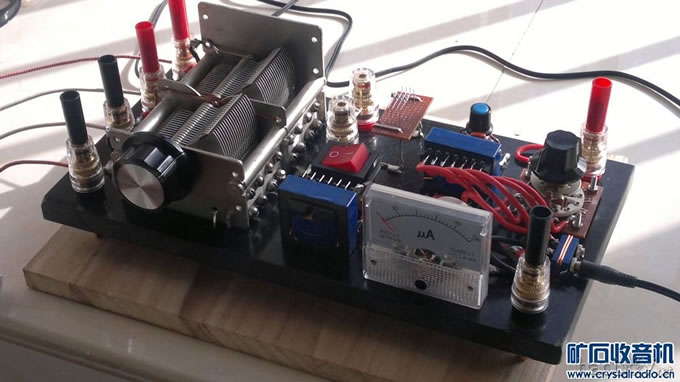

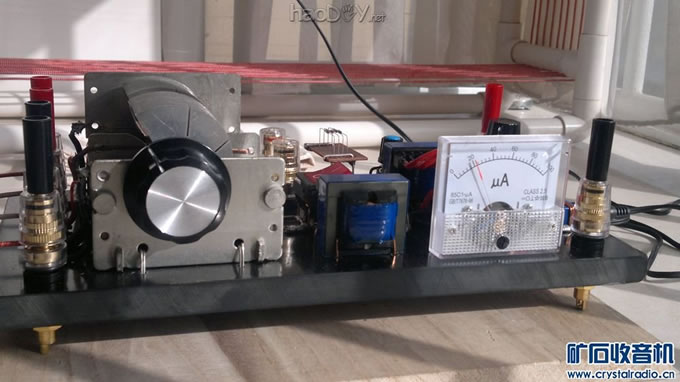

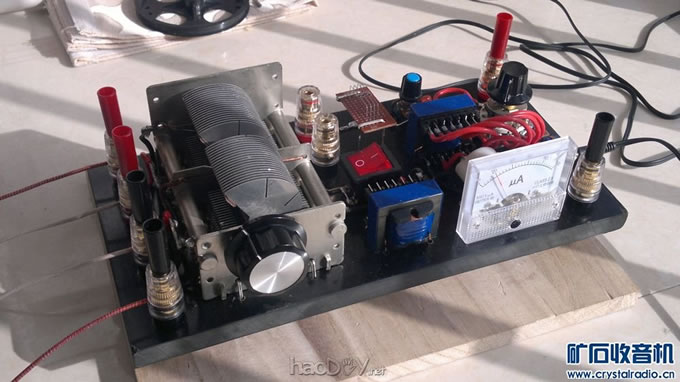

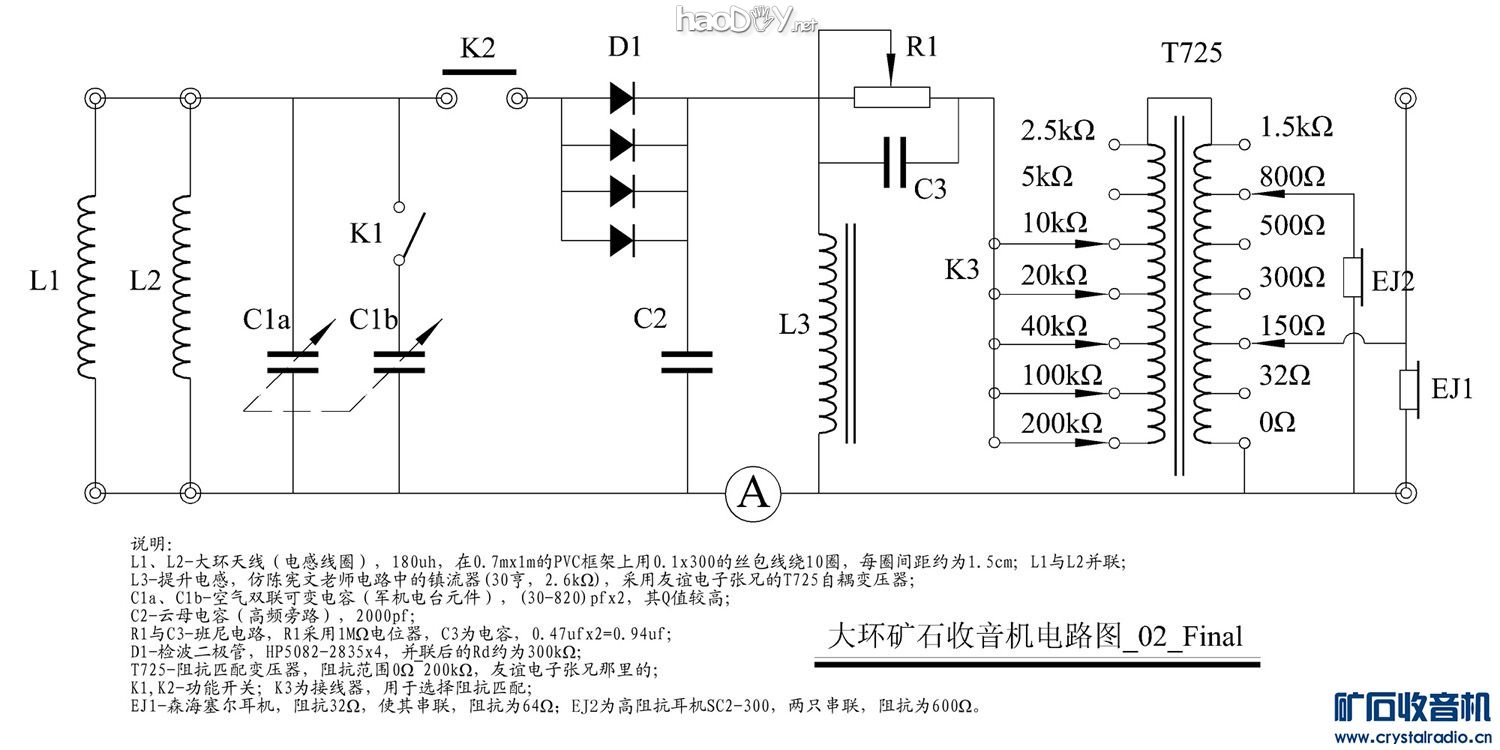

按照梁老师、qg2007老师、李老师、60年代爱好者老师、爱鼓捣无线电老师、老矿友老师、友谊电子张老师、tnlby兄、红涛兄......以及坛里的各位老师、前辈和坛友所提宝贵意见和建议，我抽时间又做了一台大环矿石收音机。大环天线没变，双联空气可变电容采用军机电台拆机件；检波二极管采用HP5082-2835；提升电感和音频输出变压器采用仿T725变压器；接线柱还是选用音响发烧友使用的纯铜镀金直径8mm接线柱；主电路板采用绝缘性能好的电工板（300mmX150mmX15mm厚）；绝大多数元器件来自友谊电子和家住寨河边。 和上次的大环矿石机相比，本次改进的主要是采用Q值高的军机电台空气可变电容；检波二极管采用高Rd的HP5082-2835；主板采用了绝缘性能很好的电工板；增加了电感提升和班尼电路；音频输出设置了低阻抗和高阻抗两个耳机插孔；整体电路的阻抗匹配较好。通过这些改进措施，这台矿石机的声音大了一些，灵敏度提高了一些，低音效果好（在收听中国之声和北京城市管理广播电台放音乐时，低音效果震撼），最主要的还是选择性提高了不少，基本不再串台了。一般情况下，白天能收到6~7个台，晚上能收到8~9个电台。但同时，微安表所显示的电流比原先低了，弱台2~3uA，最强台北京城市管理广播也才20uA。看看这台矿石收音机还有哪些问题和可以改进的地方，请各位老师、前辈和坛友不理赐教，在此先感谢了！ 单位的工作一直很忙，生产经营、技术质量、工程项目上的压力都很大，利用晚上的时间来制作矿石机也感到比较累，但我想一定要完成这台改进的矿石机，向坛里汇报一下，才能够对得起各位老师、前辈和坛友的良好建议和友善关注。下面一段时间的制作工作要先告一段落了，主要是年底的工作更忙，以后有时间会再进一步钻研场效应管3DQ电路、调频矿石机、短波矿石机等，再向各位求教。 再次感谢各位老师、前辈和坛友的帮助！真心希望和各位好朋友多沟通交流 。以下是这台大环矿石收音机相关照片和图纸：
