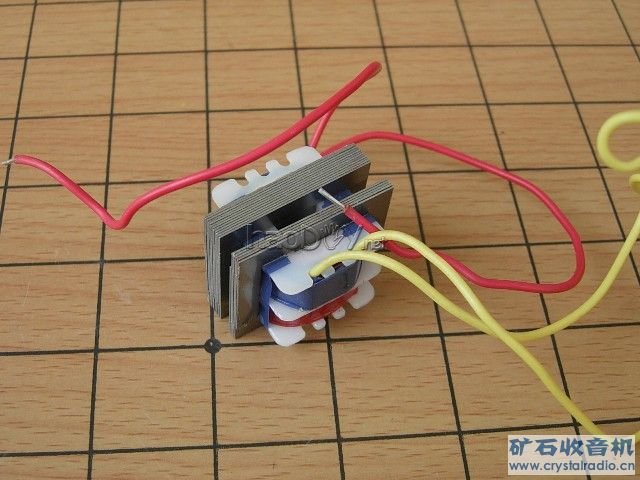

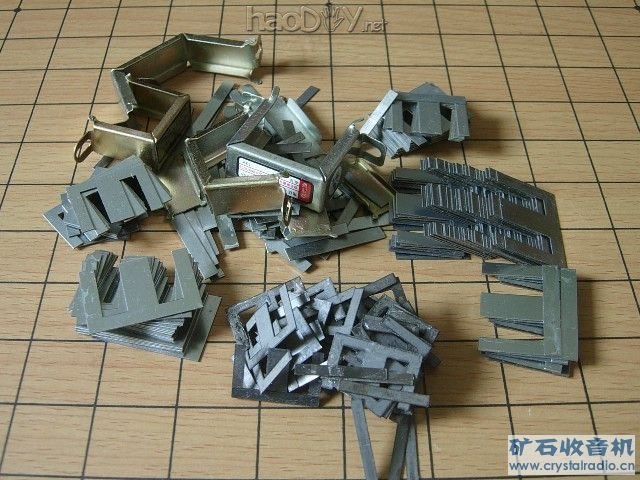

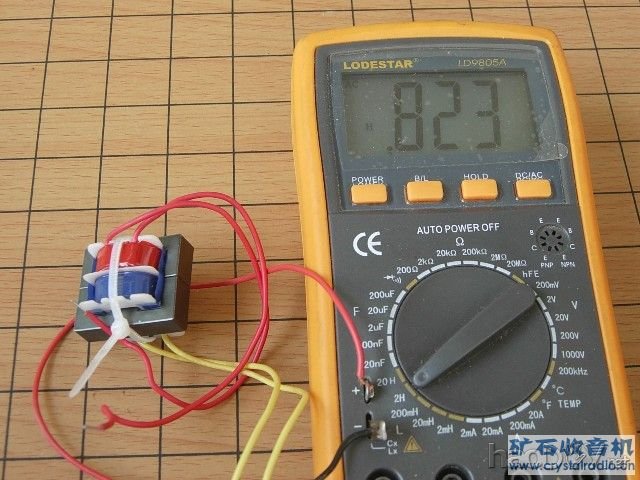

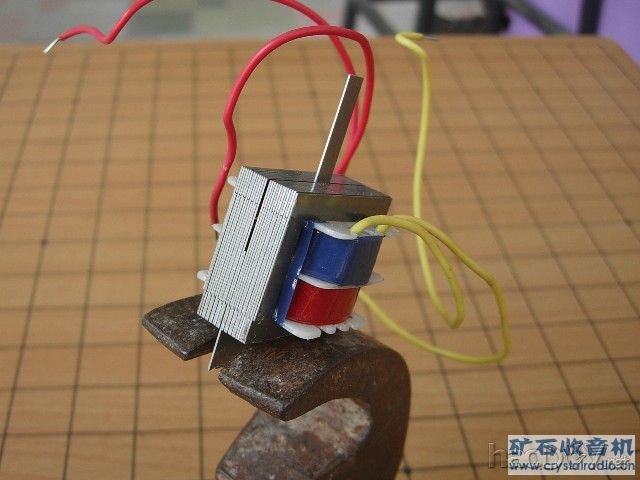

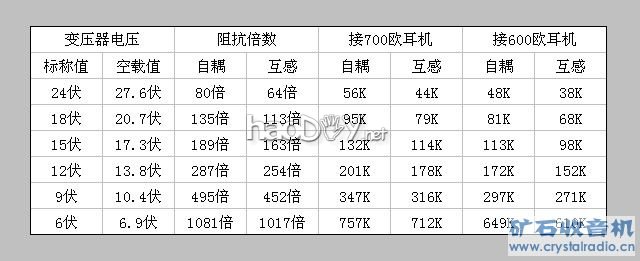

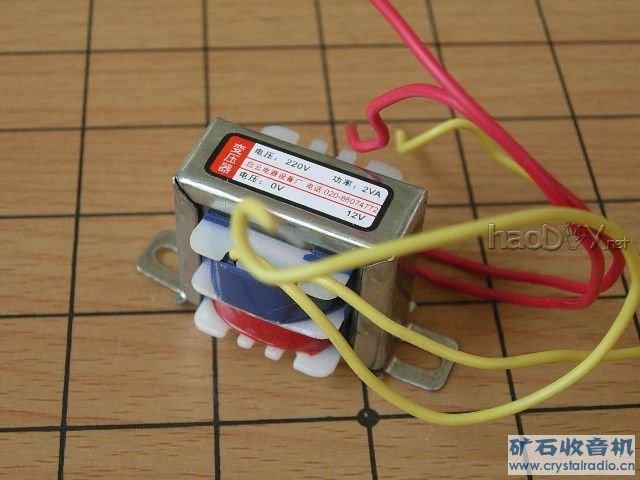

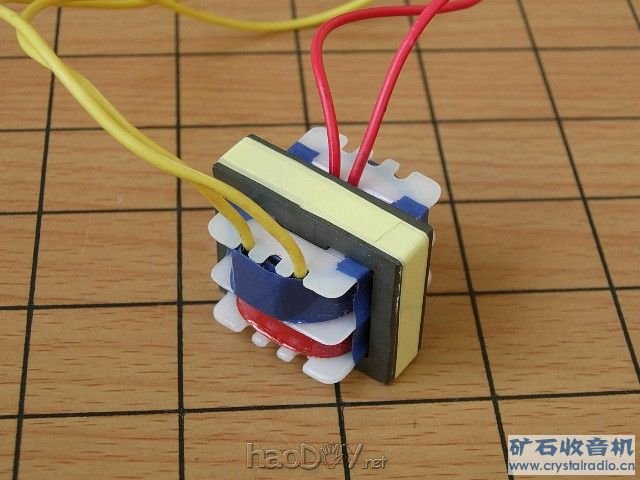

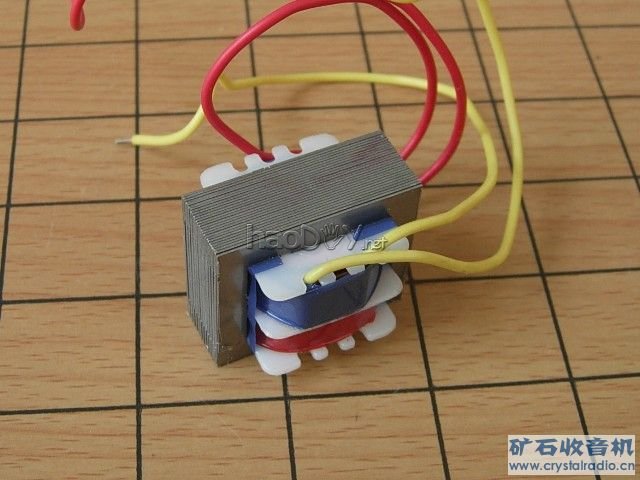

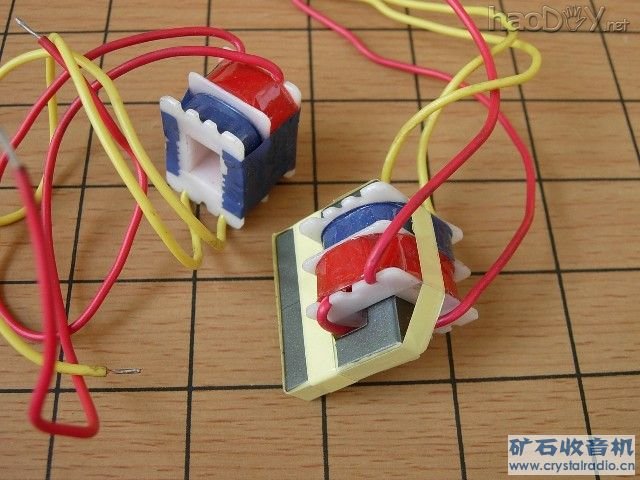

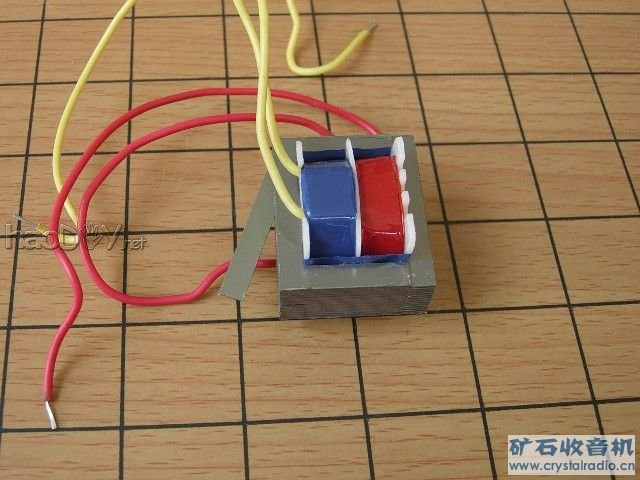

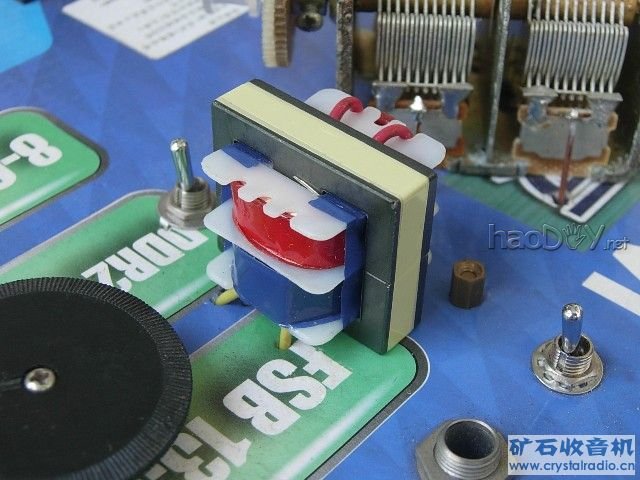

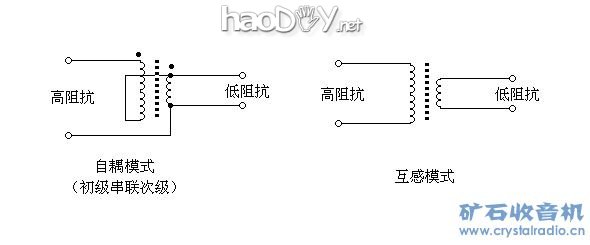

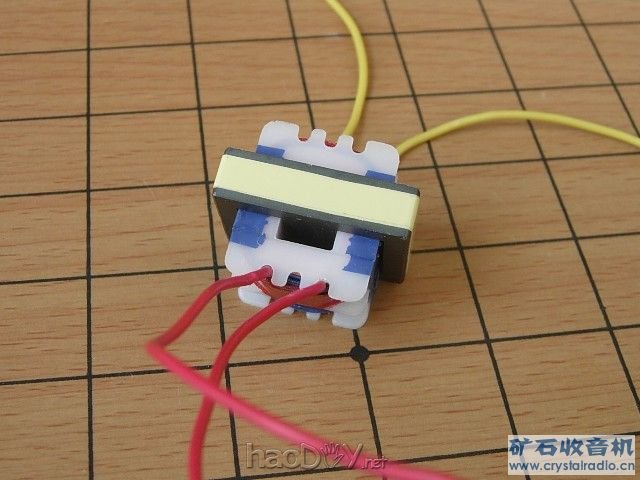

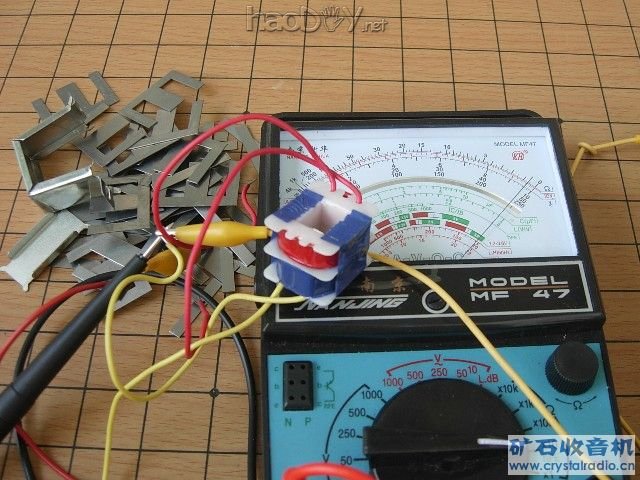

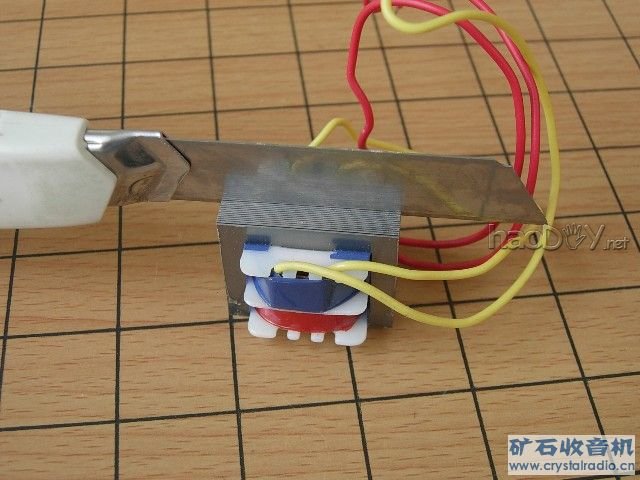

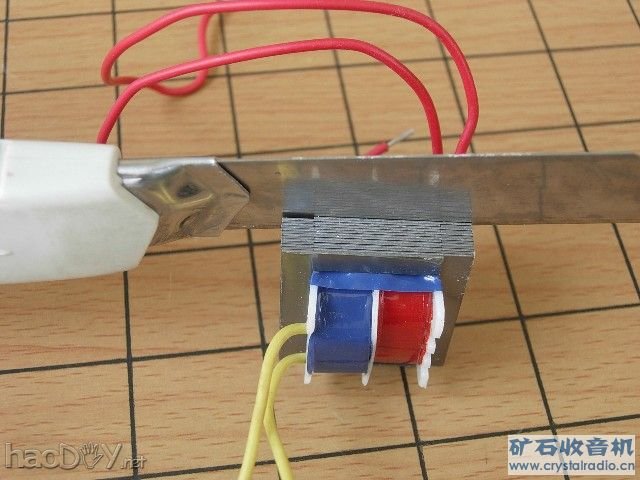

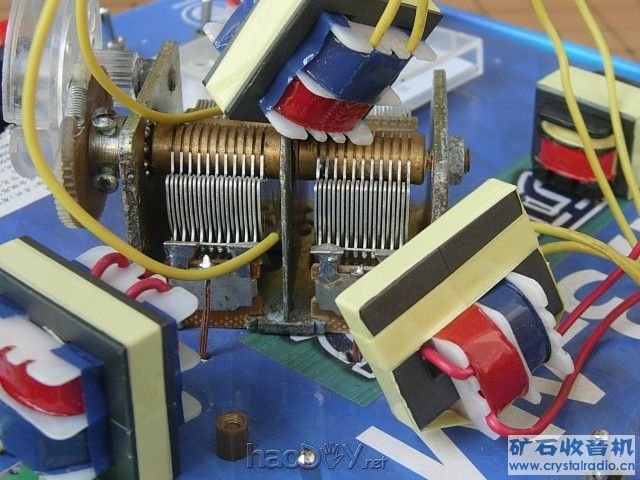

一、介绍 本文介绍的是一种方法，而不是一件东西。 用10K磁导率的磁芯很容易做出矿石机需要的高阻抗变压器。这种变压器市面上买不到，要DIY才有得用。 然而DIY变压器有一定门槛，罗罗嗦嗦一堆事情，很多矿友因此不能用上性能优良的磁芯变压器。幸而，很简单的办法就能拆除这道门槛。 市面上的小电源变压器十元几块一个，自己绕很花不来，难绕得好。成品变压器就是铁芯不好，线包还是不错的。我们只要买回来，拆去铁芯，换上好的磁芯，这样就万事大吉了！ 这个方法非常适合个人使用的少量制作，而且效果很满意。 二、实例  这是改装的磁芯变压器，中间可看到磁芯的接缝。它原来是EI25的9伏电源变压器。按它的变比，可以把700欧（两个SHH-1）变成350K。但它的初级电感量只有100亨，不宜作350K。换上10K磁芯后，初级电感就能升到约1000亨，用作350K阻抗是绰绰有余，性能很好。 工厂专业绕制的变压器线包品质好，紧密度高，小小绕包就能绕上五、六、七千匝，电阻还不大。自己绕不大可能达到这种水平。 电源变压器的骨架尺寸与磁芯尺寸通常不能完全吻合。这里用了两对EE25磁芯，正好塞满：  其实只要用一对磁芯，电感就已经足够了，约500亨。用两对磁芯性能会好一点，外观也更好。 三、制作过程实录 小功率成品变压器：  拆去铁皮：  用钢刀片打松一条I型片：  取出第一片I形片：  把对面的E形片打松：  把I形片当凿子用，敲出第一片E形片：  接下来的EI片就好拆了：  拆完了。如果不是野蛮操作，线圈不会有事。量一下，都是通的：  #p#分页标题#e#装上磁芯试一试：  清洁磁芯接缝面，互相磨擦磨合，对接，压紧，用变压器胶布捆紧：  有条件者浸油漆处理，没条件就这样也行：  警告：刀片锋利，务必小心！刀片夹在缝里需要用力拔出，一定要小心用力！ 四、几个改装变压器 （1） 这是1瓦变压器改的，使用两块U形普通磁芯，不是10K磁芯，初级160亨。  同样用作200K阻抗，比原来用的100亨强，矿石机性能得到改善。 线包六千多匝。U形磁芯上可以装两个这样的线包，一下子变成一万多匝。试验表明真的能产生4倍的电感量。 （2） 这是2瓦变压器改的，用的是EE35型10K镜面磁芯，铜阻比较小。因为规格不统一，磁芯没有塞满。电感约500亨。  #p#分页标题#e#骨架大了，每匝周长长了，是否加大了铜阻？和合适的骨架相比电阻会大一点。但和1瓦的相比，铜线粗了，实际电阻减小很多。 （3） 四个磁芯变压器，参数各自不同  这四个，连上两图未装磁芯的，5个线包共8种规格铜线。如果自己绕，想多试几款真的不那么容易！ （4） 拆出来的一堆钢片  五、阻抗数据表 使用时，除了简单的互感模式接法，还可以初级串联次级的自耦模式接法，后者得到的阻抗更高。  小电源变压器是最通用最便宜的，普遍规律是功率越小电感量越大。 不同伏数的变压器，用不同接法，配不同阻抗耳机，可变出不同的高阻抗。列表如下：  （空载电压是按标称值的1.15倍估算的。实际有一点差别，但不会太大。） #p#分页标题#e#推荐使用12伏和9伏的变压器，可得到最好用的150K--350K（表中是152K--347K）的高阻抗。 阻抗不需要精确，多抽头的线间变压器通常也只是10K，20K，40K这样一倍一倍往上翻，差不多就行了。 如果想试一下500K左右，用6伏的太高，用9伏的太低，7.5伏的又找不到，怎么办呢？好办，找一个9伏的，把次级拆去一些匝数就有了。次级是粗线的，很容易改，就算重绕也不难。 六、小结 最简单的4只脚的变压器没有冗余线圈，是效率最高的。如果紧张矿石机的效率，用抽头变压器不如用两个变压器。 一般矿石机用一个阻抗基本足够，两个已经非常足够。小功率电源变压器的线包很合用，很经济而且效果很好。 这里主要是讲一种方法。只要有材料，一天做五个、十个磁芯变压器也不难。多做几款，对照着用，必定大有收获 (责任编辑：admin) |
