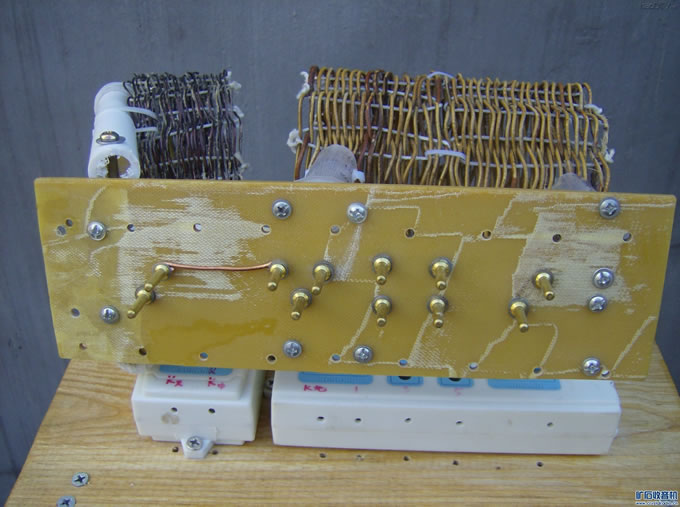

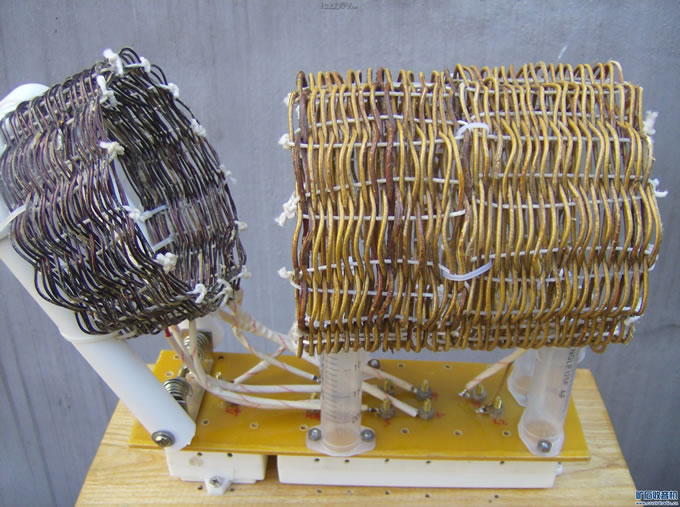

中波线圈用1.5平方纱包线绕成直径120mm的空心线圈，L1是35圈（漆包线绕的） L2是55圈 L315圈，L1与L2距离可以调节，用筷子和塑料管及木板做的9个立柱的架子，线圈绕好后用线绳扎紧，支柱是注射器做的，很重有1公斤（此线圈不玩了卖废铜可以保值啊，呵呵）
组合式场效应管中短波矿石收音机

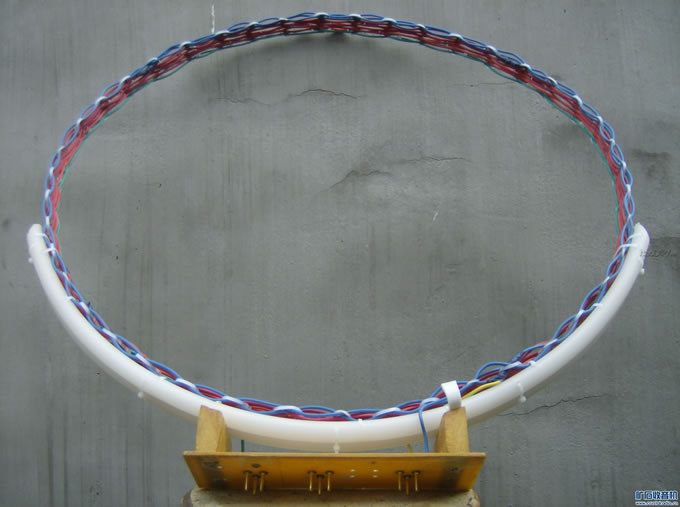

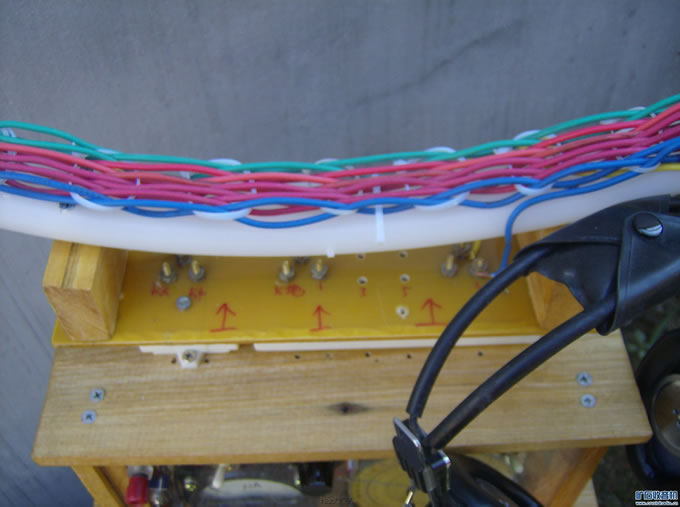

中波大环用2.5平方铜线43个立柱绕成直径70cm的空心线圈共12圈，1圈处抽头做L2。线圈架是旧桌面用电钻均钻43个眼插入43根筷子，在套入塑料管，绕好线圈后用电工扎带扎紧，托架是厚塑料管做的。
组合式场效应管中短波矿石收音机

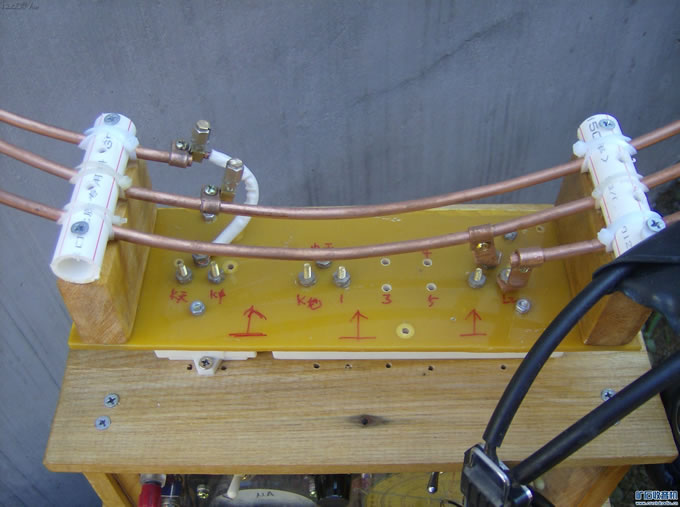

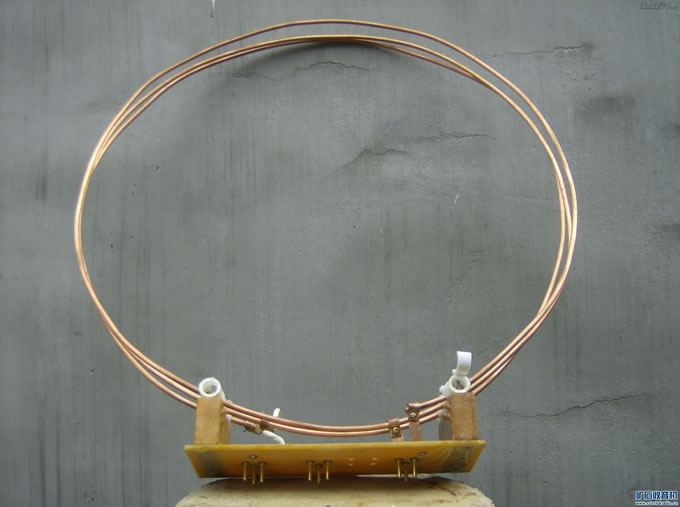

短波大环，用直径6mm长4.5米的紫铜管弯成3圈成弹簧状，1圈处抽头做L2。铜管要用细砂纸打磨光亮，增强高频信号通过，还设有线圈抽头，用于波段选择，托架使用塑料管做的和木架隔开，已增加线圈Q值。
组合式场效应管中短波矿石收音机

2012-9-14 20:11:33 上传

下载附件 (416.42 KB)

用废弃的电台天线实验机器
