【参赛】仿制东湖B-31来复机

时间:2022-05-18 13:38来源:www.crystalradio.cn 作者:zhangshiyu 点击: 次
前言： 由于年龄原因，搞创新的东西较困难了， 对于仿制老机感觉还有一些心得。就仿制此机参加13届大赛，重在参与吧。 此机在无线电1964年4期有详细介绍。 1，参赛照片 2，先做外壳。（正面，后面） 3，先固定喇叭，电池架，电池夹。 4，底胎是角铁加铆钉板
前言：
       由于年龄原因，搞创新的东西较困难了， 对于仿制老机感觉还有一些心得。就仿制此机参加13届大赛，重在参与吧。
       此机在无线电1964年4期有详细介绍。

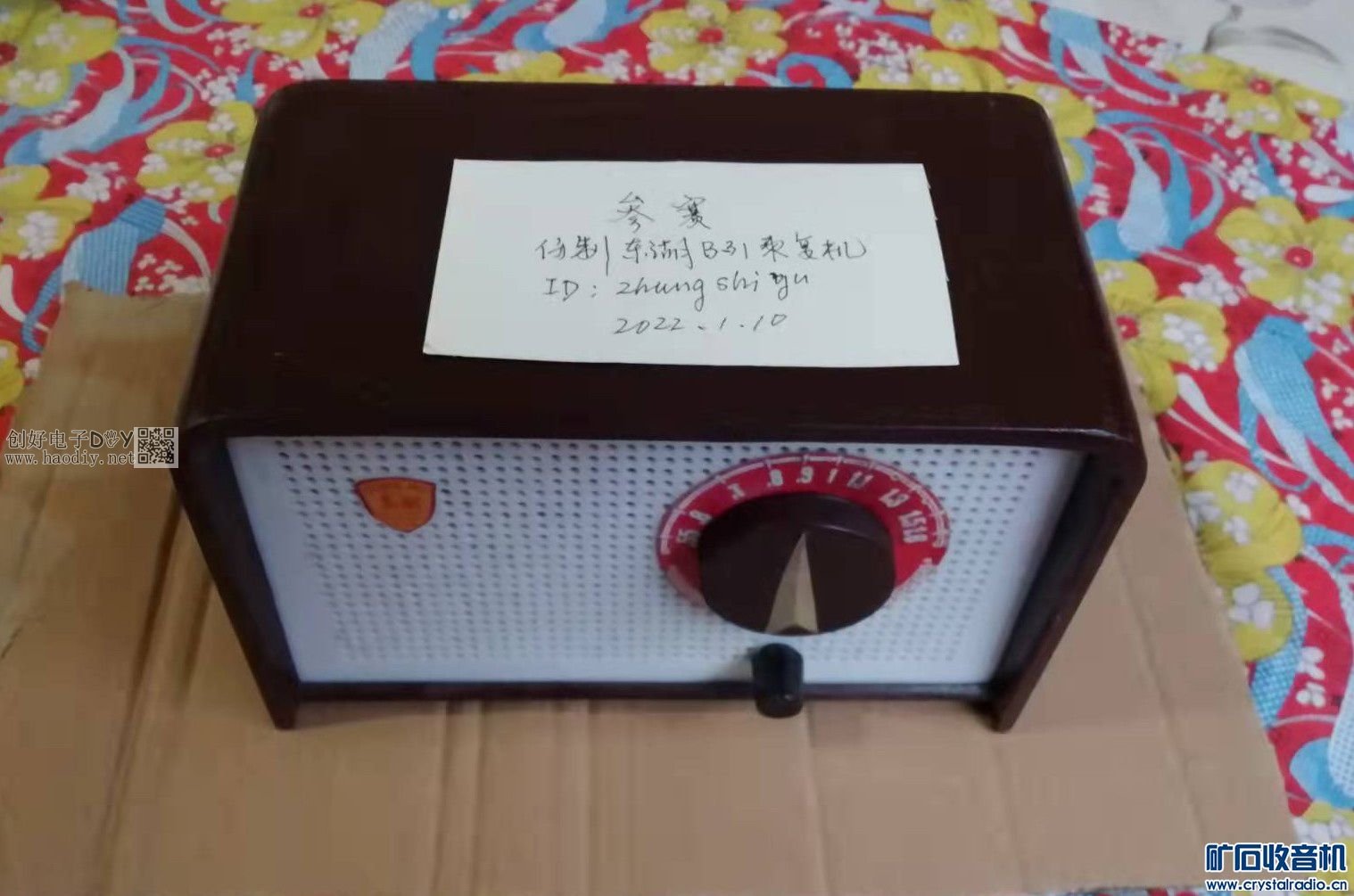

  1，参赛照片
   【参赛】仿制东湖B-31来复机

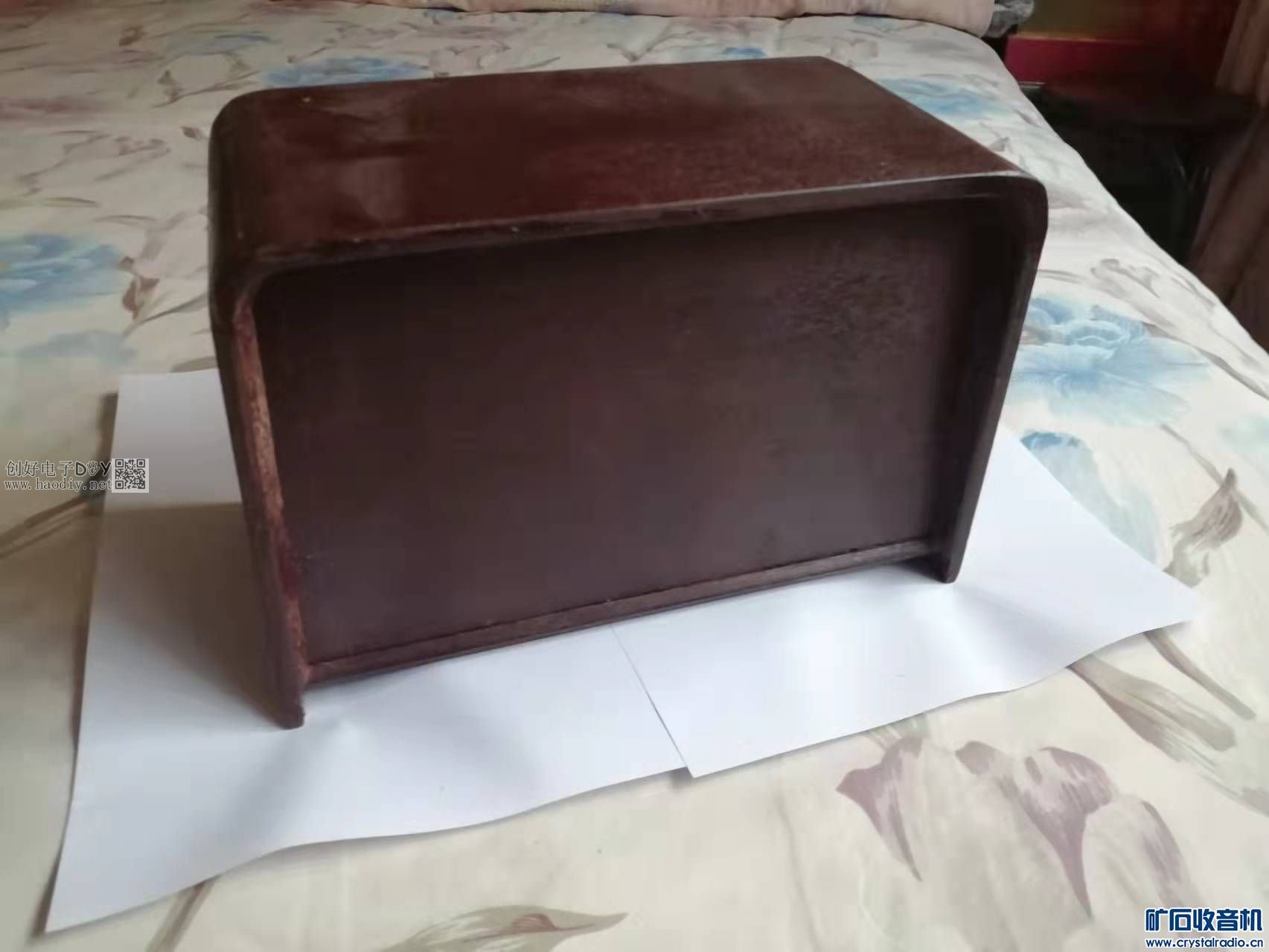

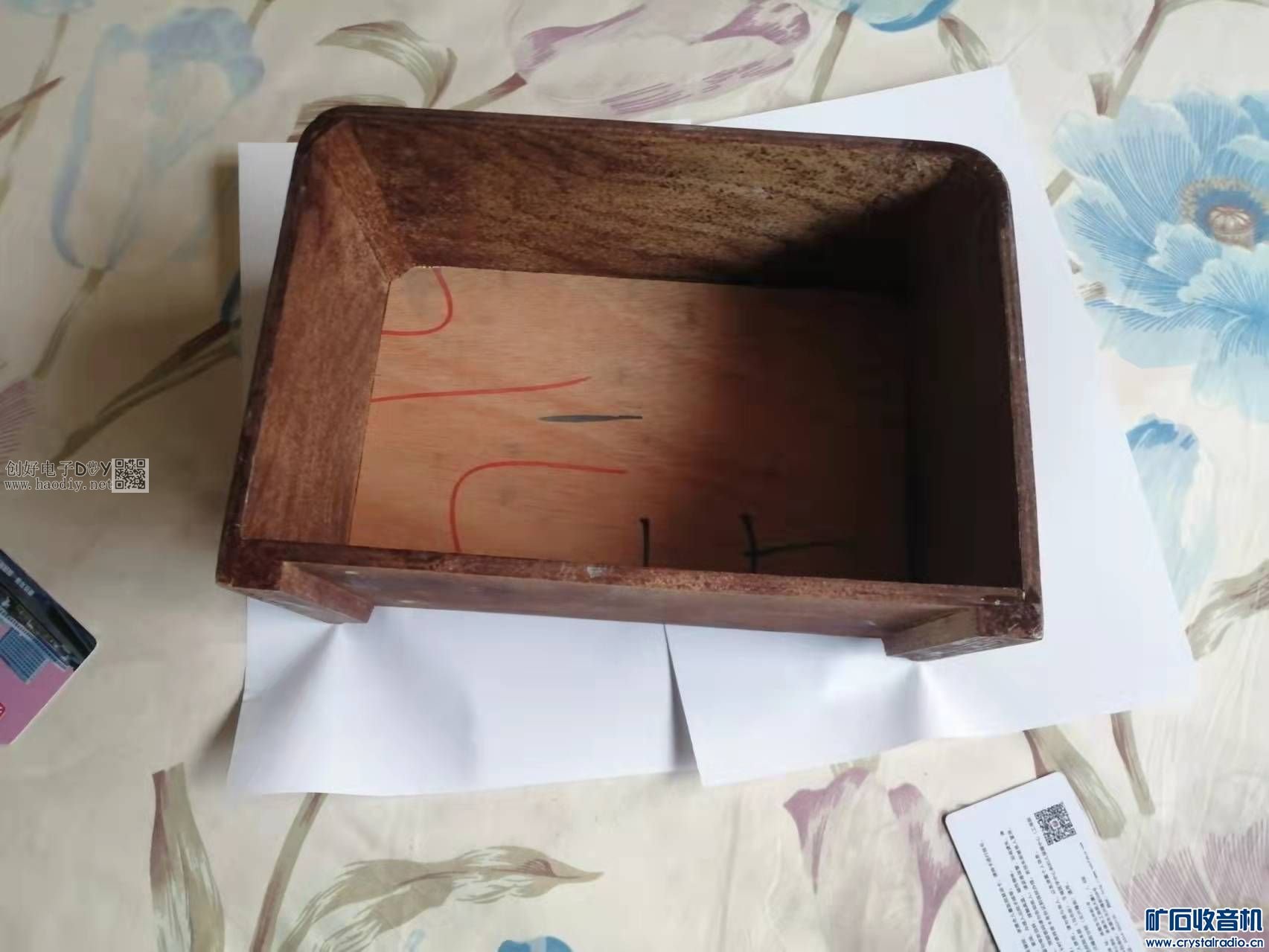

   2，先做外壳。（正面，后面）
      【参赛】仿制东湖B-31来复机
      【参赛】仿制东湖B-31来复机

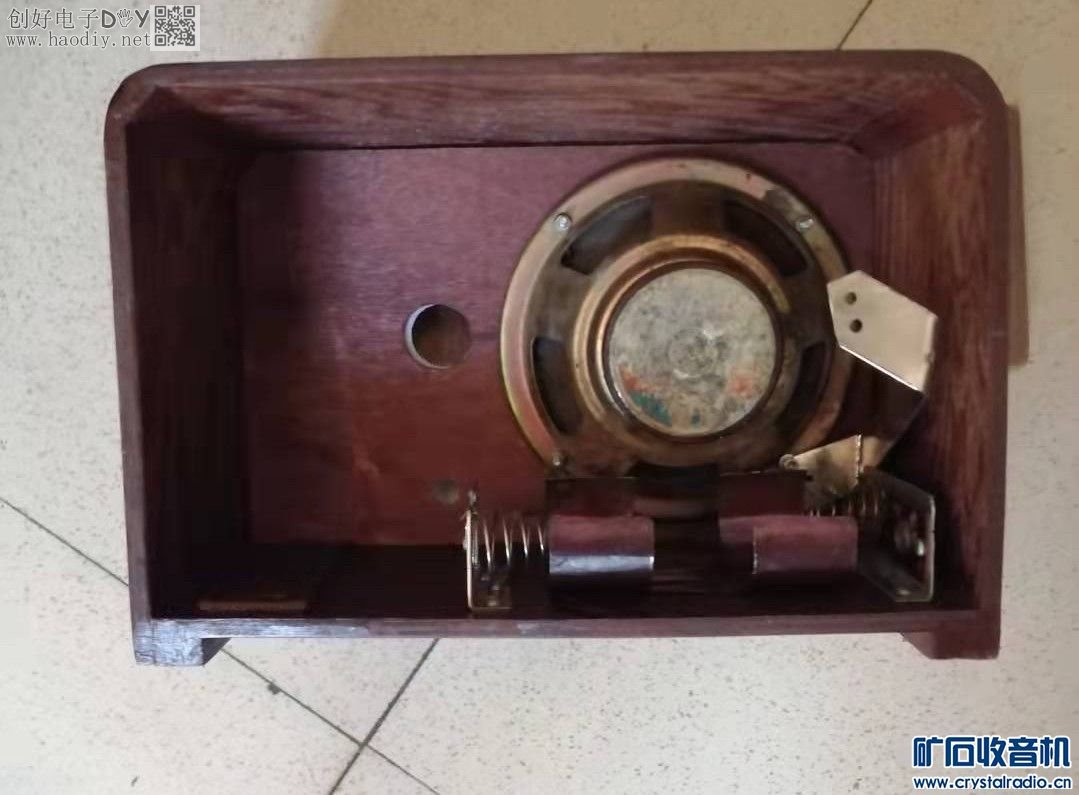

   3，先固定喇叭，电池架，电池夹。
      【参赛】仿制东湖B-31来复机

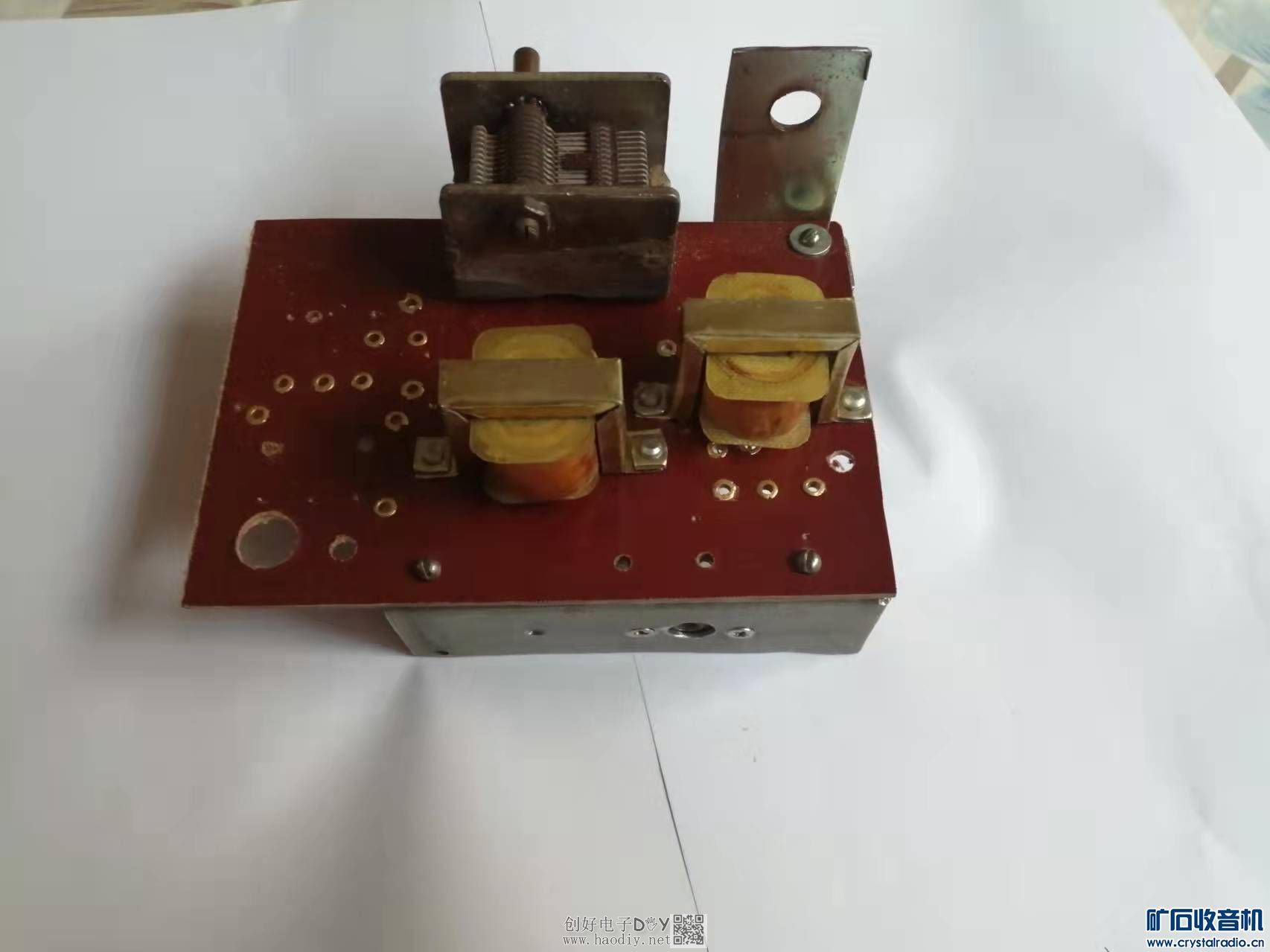

   4，底胎是角铁加铆钉板，安上单联变压器。
      【参赛】仿制东湖B-31来复机

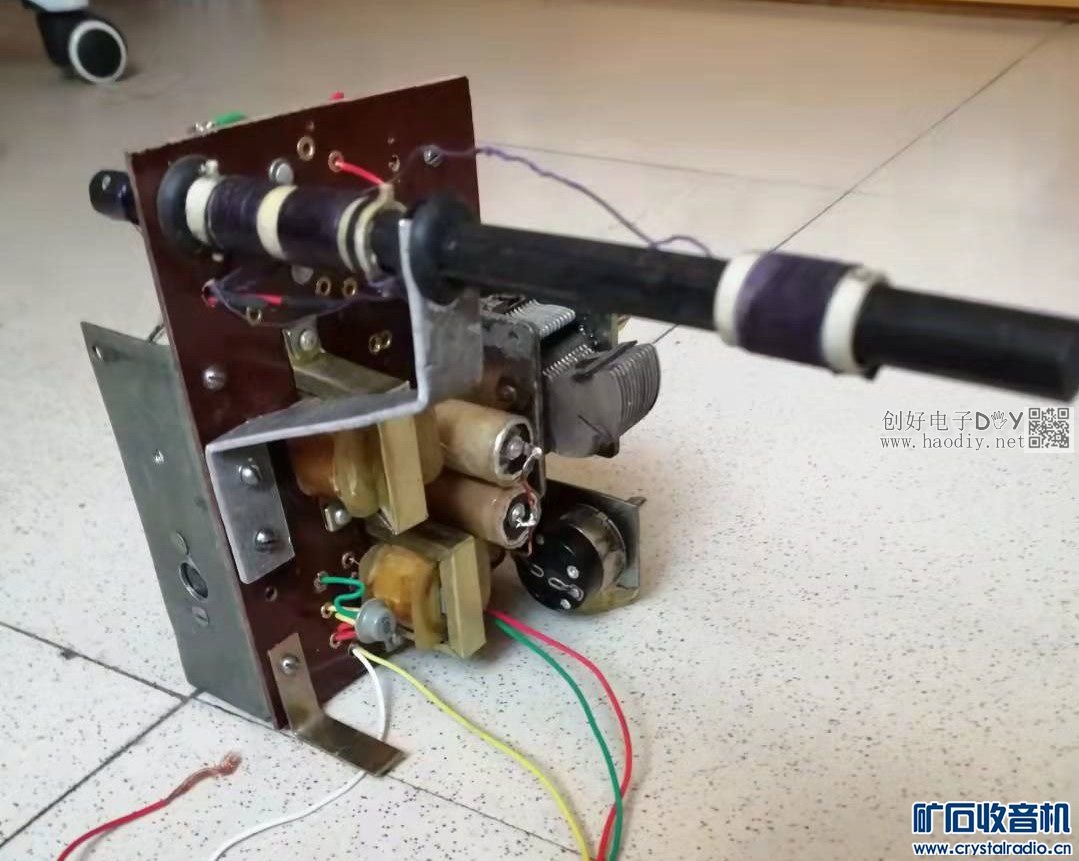

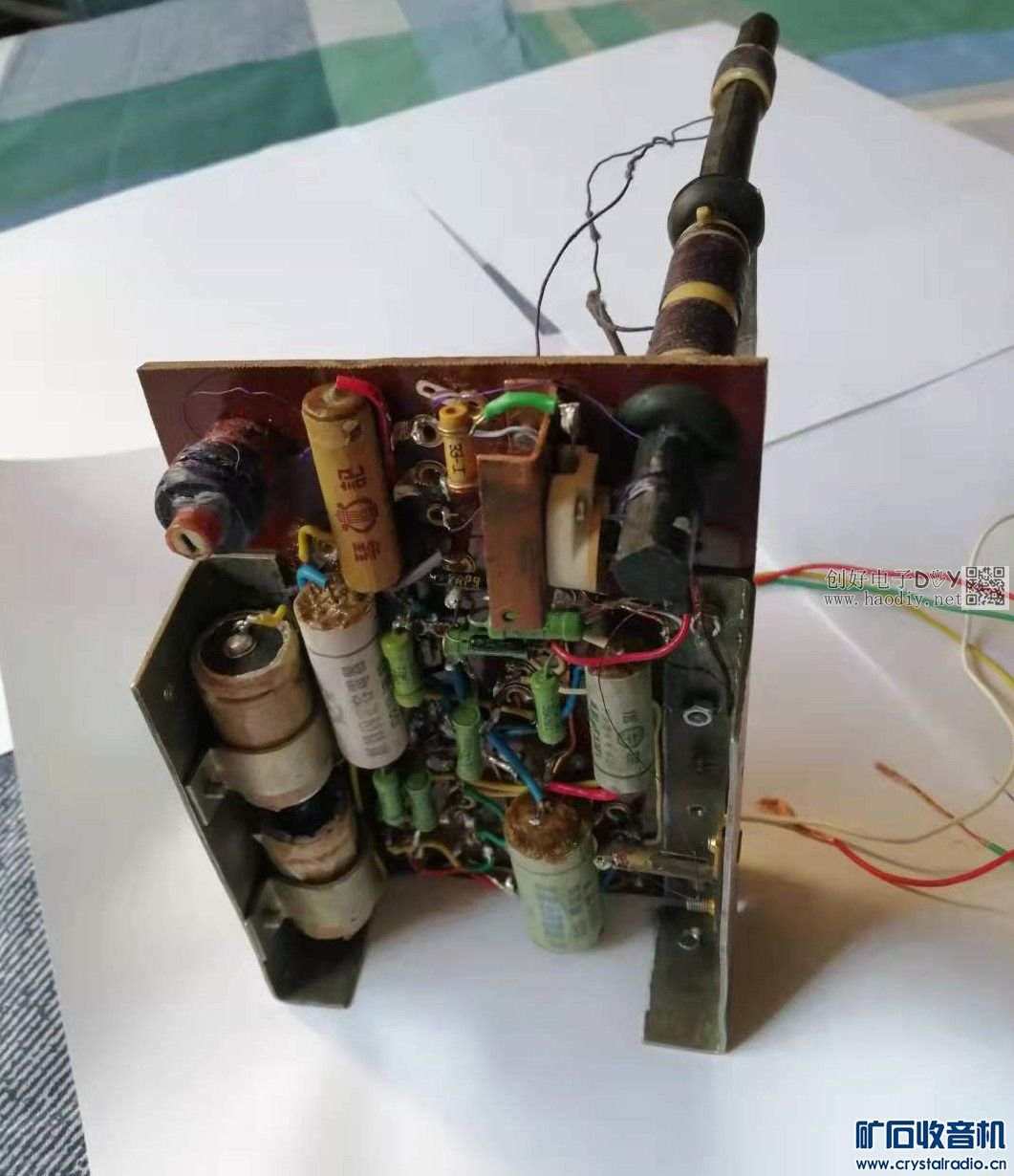

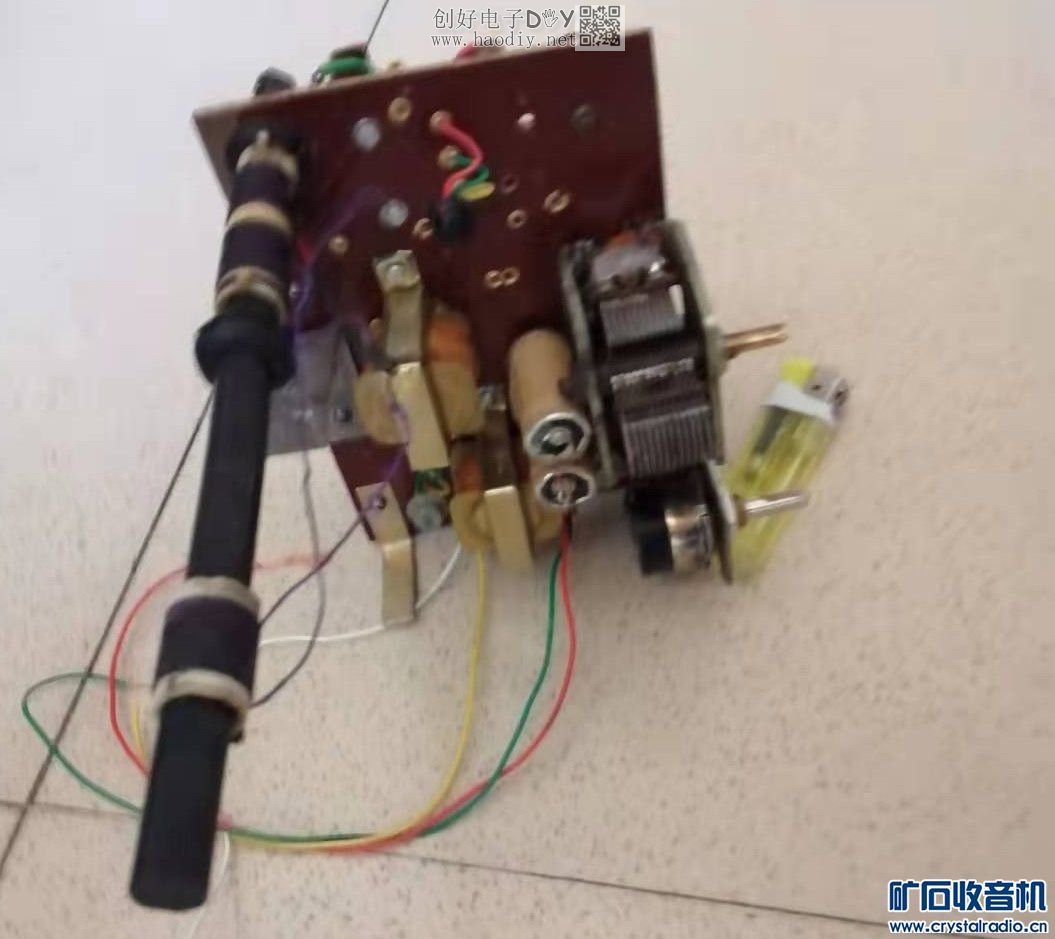

   5，装好元件（电解电容已换芯）
      【参赛】仿制东湖B-31来复机
      【参赛】仿制东湖B-31来复机
      【参赛】仿制东湖B-31来复机

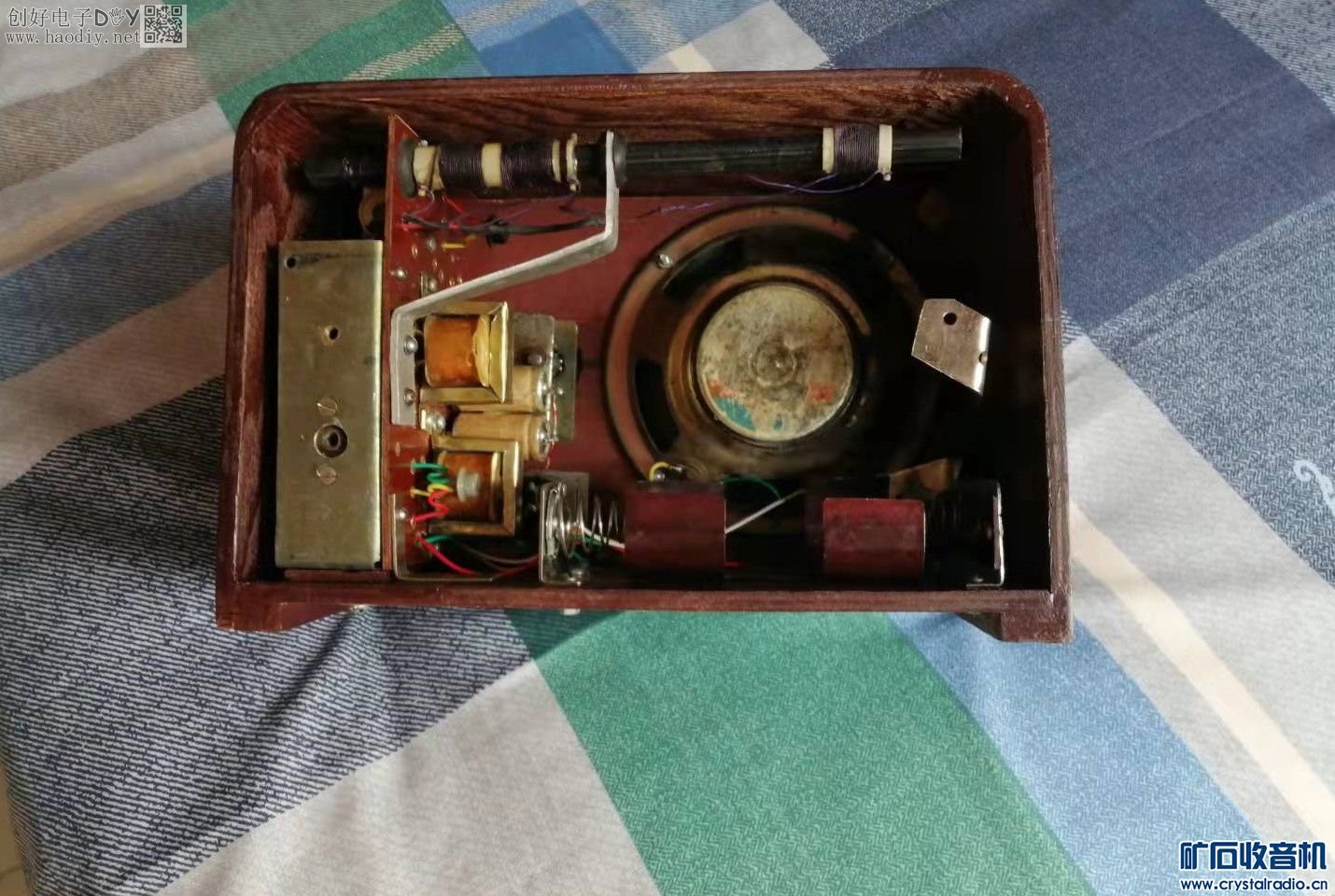

  6，调试完成装入机壳
      【参赛】仿制东湖B-31来复机

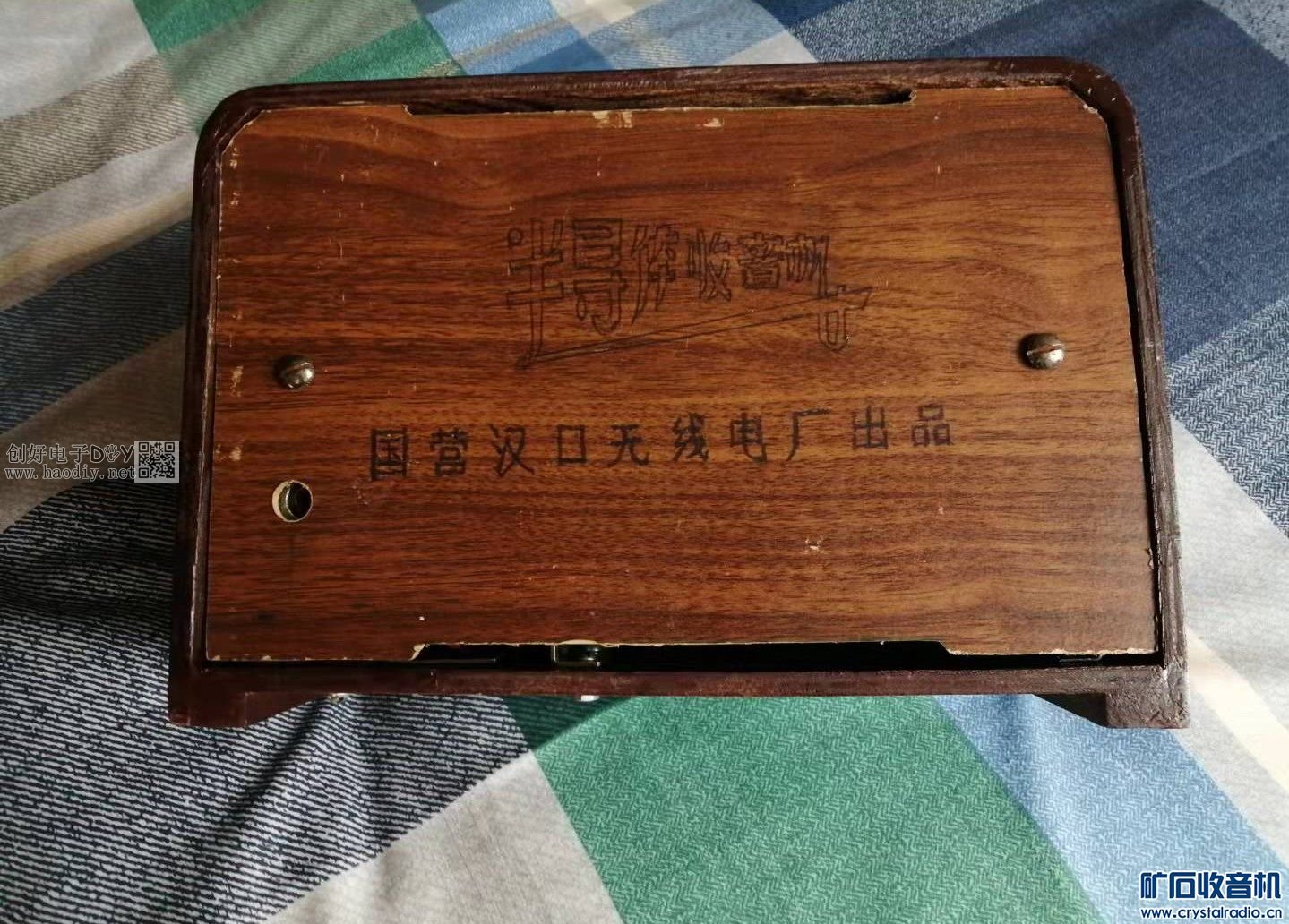

   7，装好后盖
      【参赛】仿制东湖B-31来复机

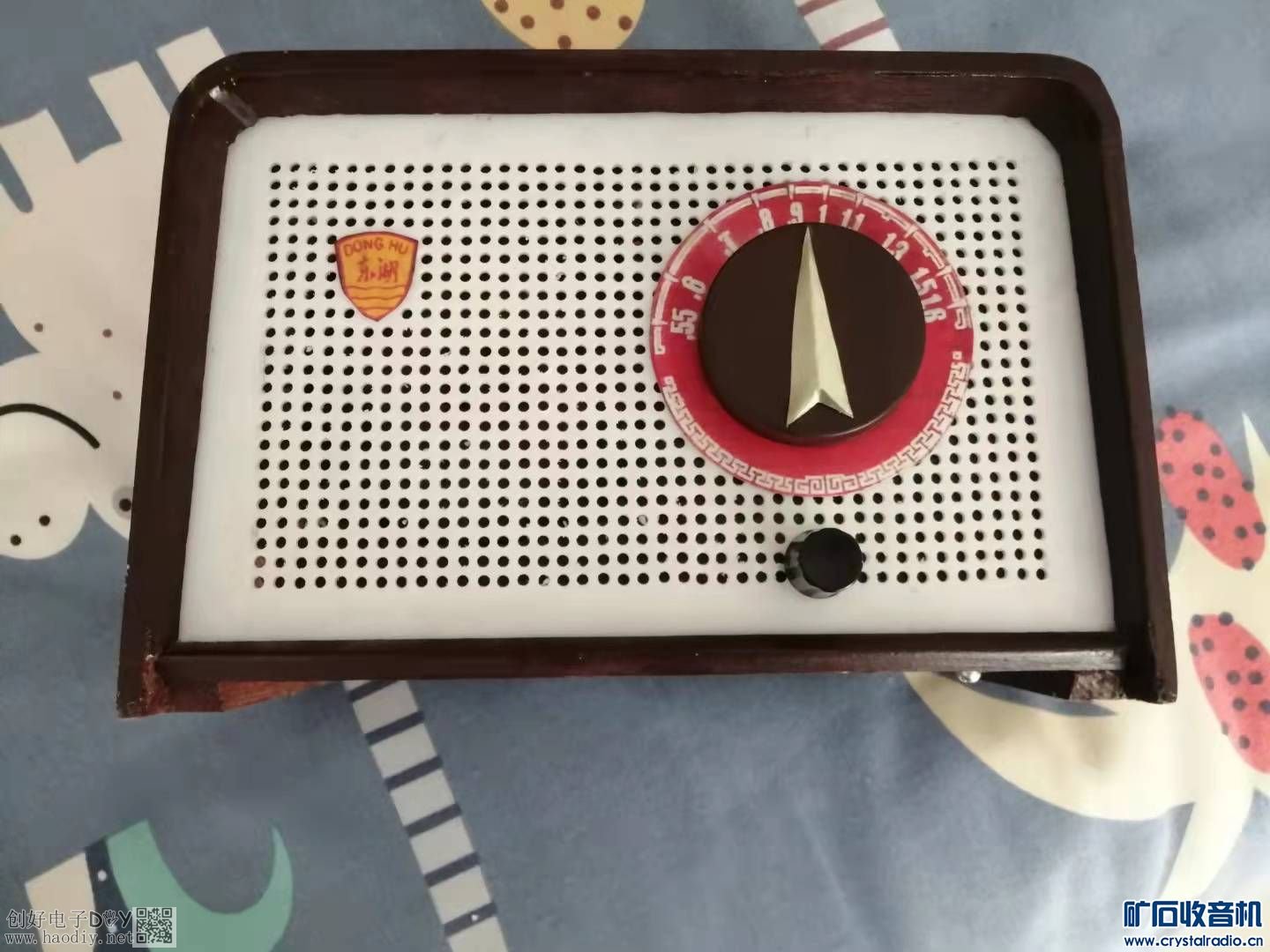

   8，正面图
      【参赛】仿制东湖B-31来复机

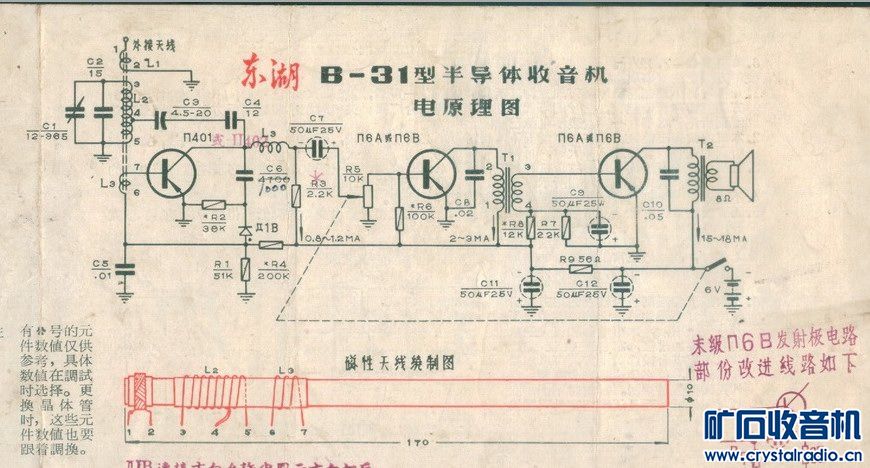

   9，电原理图
      【参赛】仿制东湖B-31来复机


本主题由 河西老道 于 2022-1-10 09:43 设置高亮

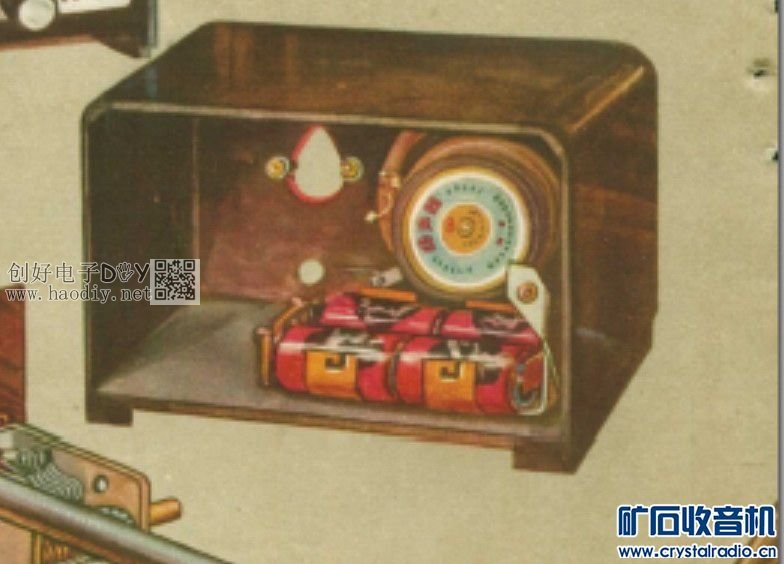

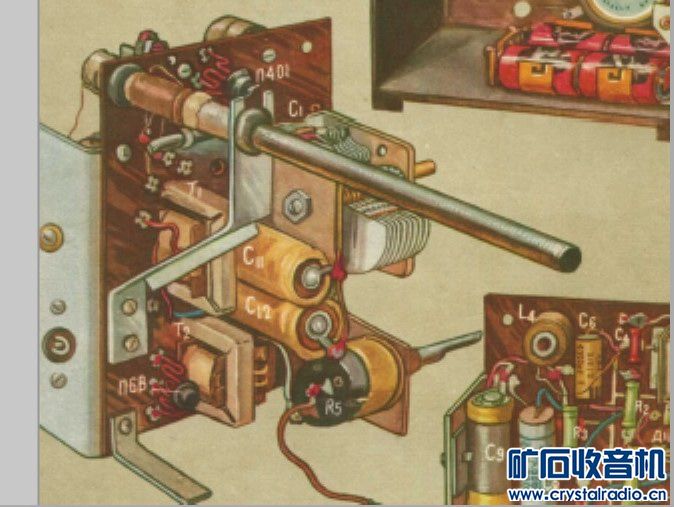

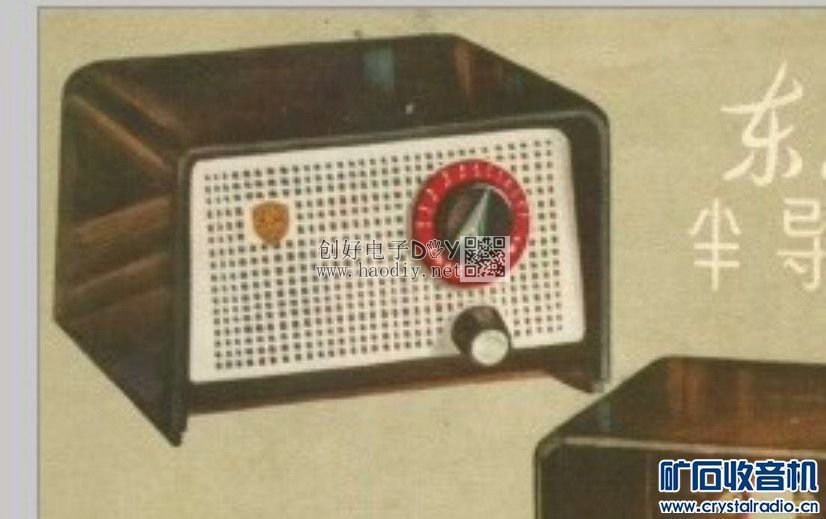

【参赛】仿制东湖B-31来复机参照资料，1964年4期无线电封底。

【参赛】仿制东湖B-31来复机

【参赛】仿制东湖B-31来复机

【参赛】仿制东湖B-31来复机

【参赛】仿制东湖B-31来复机
