双核DIY“中夏牌”收音机制作(2)

时间:2015-06-14 19:30来源:www.crystalradio.cn 作者:hujingdi 点击: 次
4、用胶木板和铜螺管加工成一个这样的零件，用来固定FM板在喇叭的右边 5、共用喇叭的处理方法 6、传统AM和现代数显FM两波段中夏收音机，到此完成！（玩过德劲DE1104的朋友，就会有感觉整体设计有点像DE1104哈！） 7

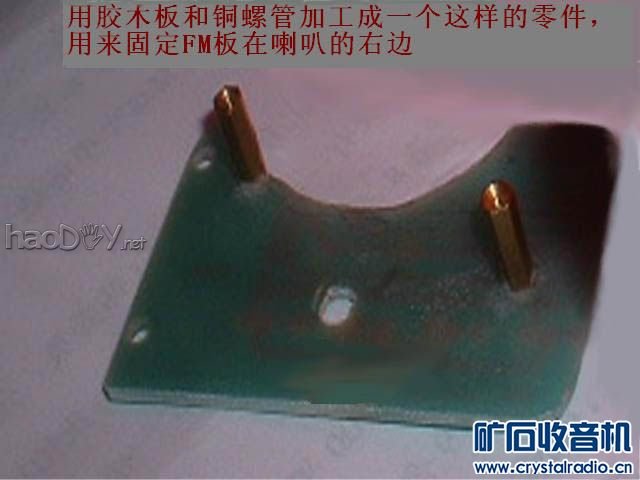

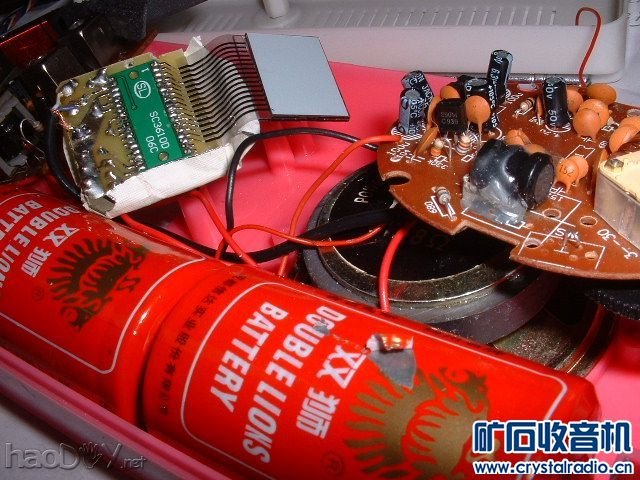

4、用胶木板和铜螺管加工成一个这样的零件，用来固定FM板在喇叭的右边
双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作
双核DIY“中夏牌”收音机制作

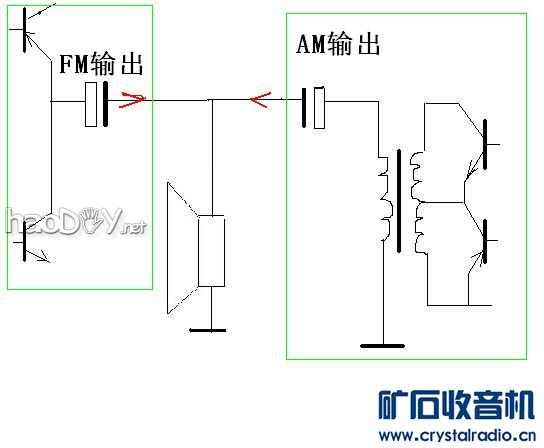

5、共用喇叭的处理方法
双核DIY“中夏牌”收音机制作

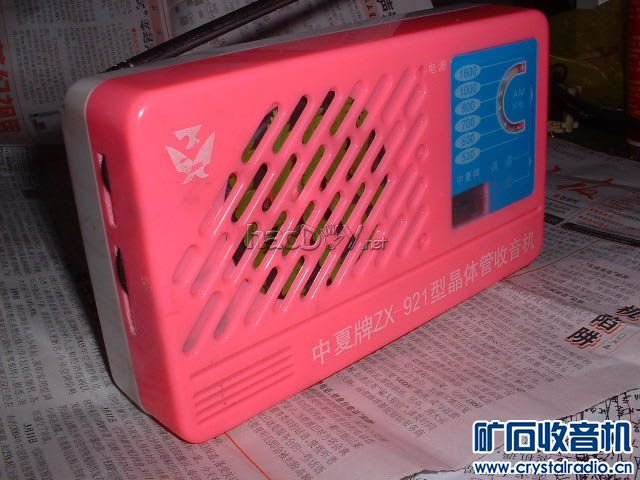

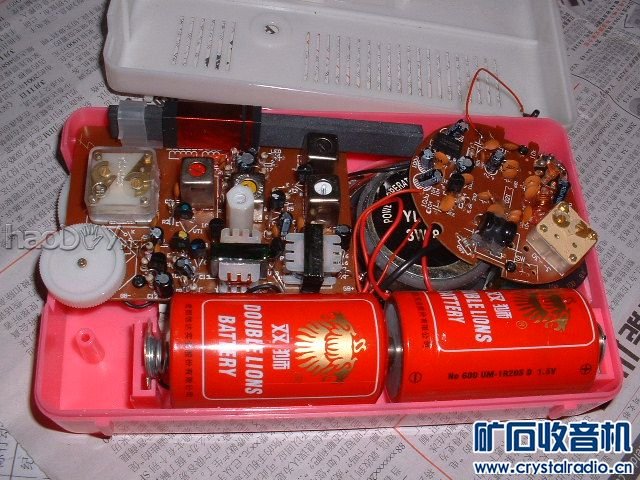

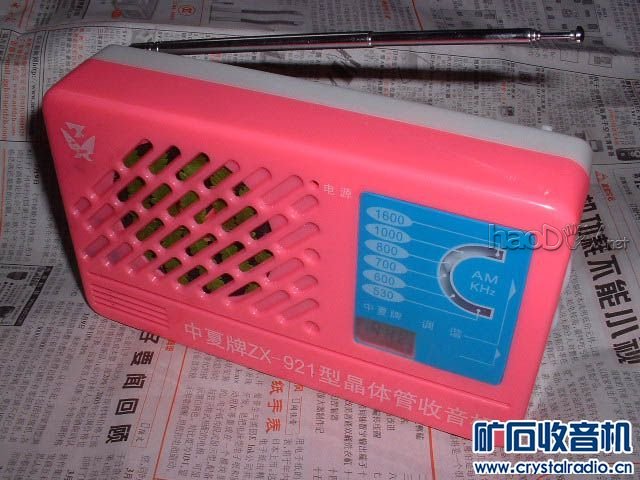

6、传统AM和现代数显FM两波段中夏收音机，到此完成！（玩过德劲DE1104的朋友，就会有感觉整体设计有点像DE1104哈！）
双核DIY“中夏牌”收音机制作

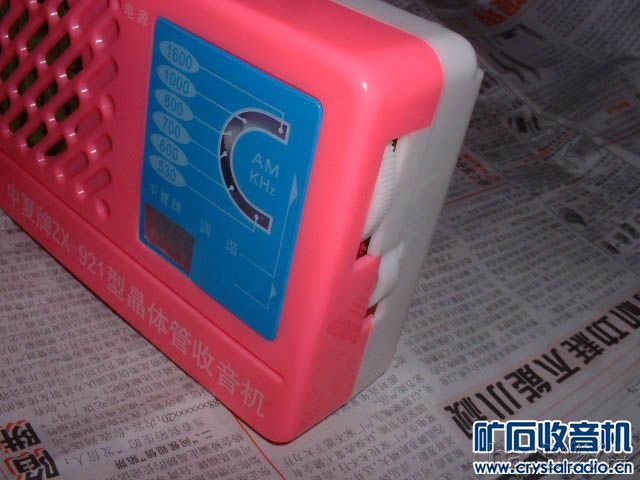

7、使用方法：接收AM，就操作右边旋扭拨盘，看刻度盘，哈。
双核DIY“中夏牌”收音机制作

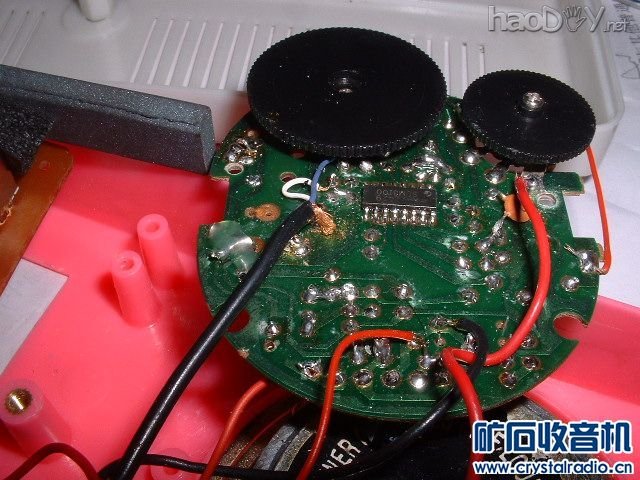

接收FM就操作左边旋扭拨盘，看数显哈！
双核DIY“中夏牌”收音机制作
要是两边同时操作，就可以听到两个台在“吵架”哈！此机可靠性高，坏了一套还有一套，很实用！很好玩！有兴趣的朋友，不妨试一试！
双核DIY“中夏牌”收音机制作
8、如果说创意，就那么一点点：两套独立的收音机在同一体中工作！

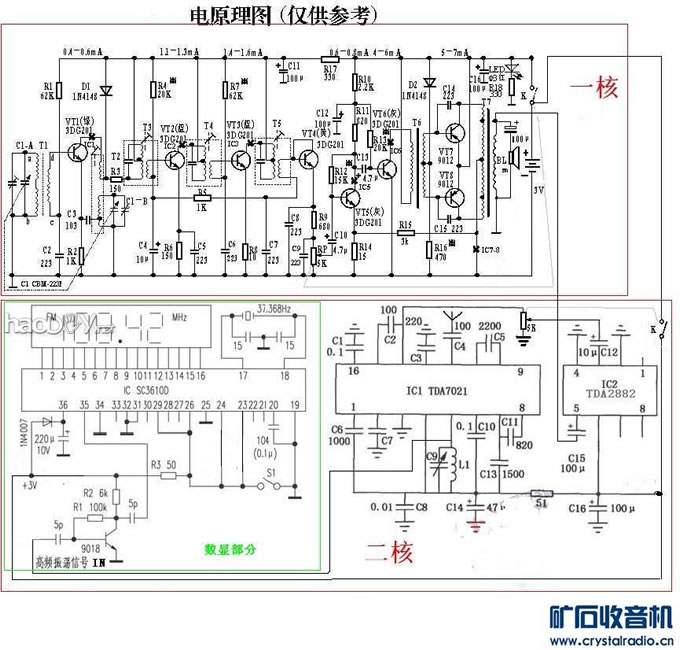

补充一个全电路图
双核DIY“中夏牌”收音机制作
