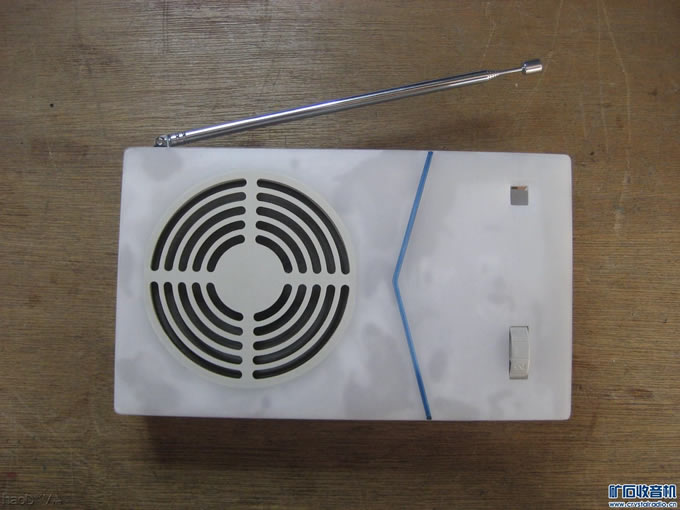

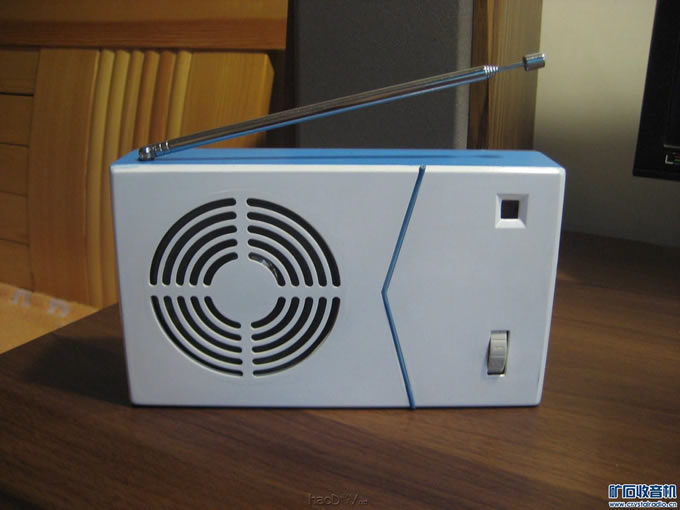

FM-大号2P3收音机精心制作(3)

时间:2015-06-14 10:04来源:www.crystalradio.cn 作者:chyi3688 点击: 次
3.电路图, 不会用电脑画, 手工画不好 我是这样的,按尺寸下好板, 按电路图实际元件作布置,画在板上,按元件定位先把孔钻好,用油漆笔大头以孔为中心转一圈,就是大圆点油漆,即是焊点处,然后用油漆笔根据电路把各点连通,


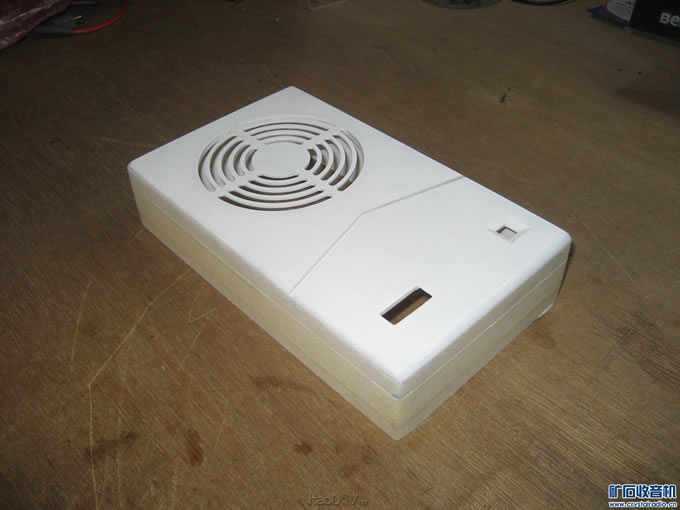

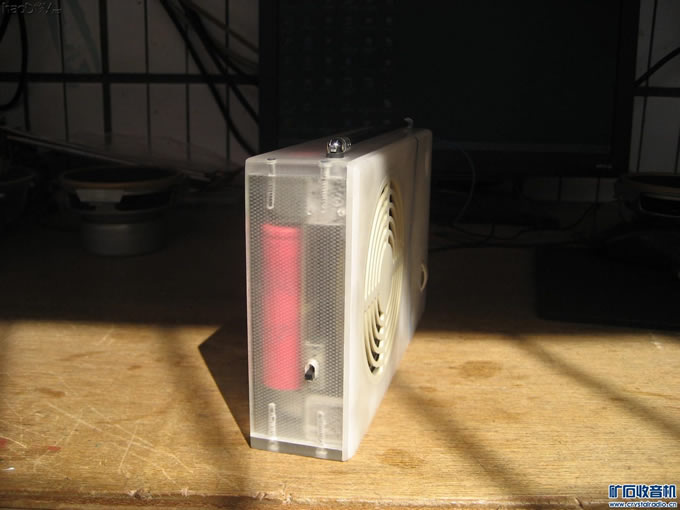

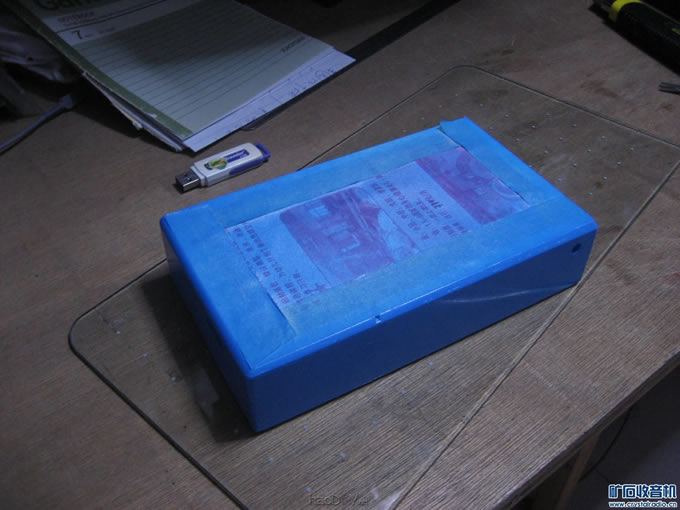

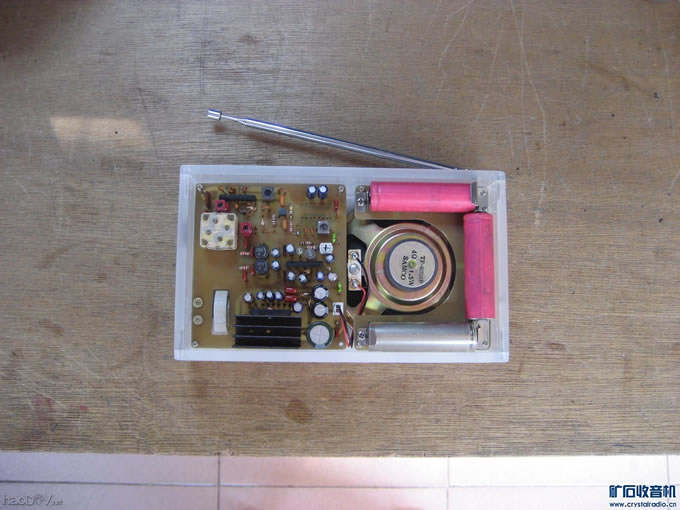

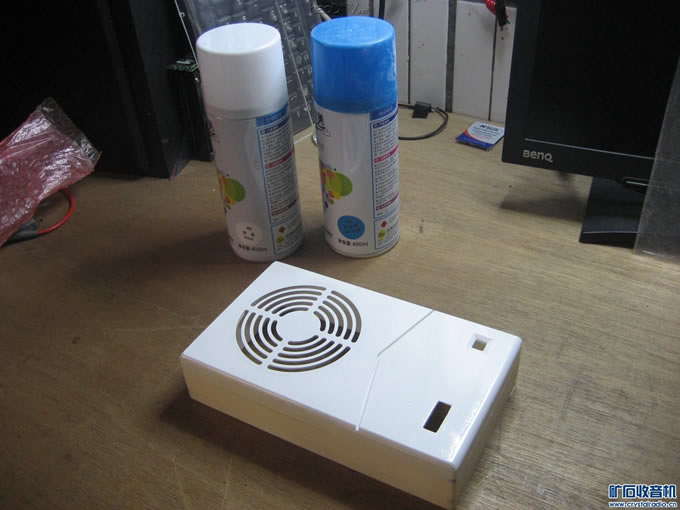

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

FM-大号2P3收音机精心制作

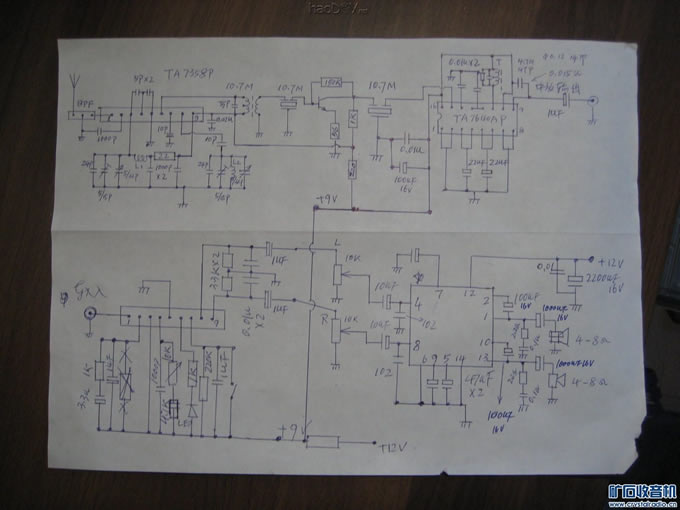

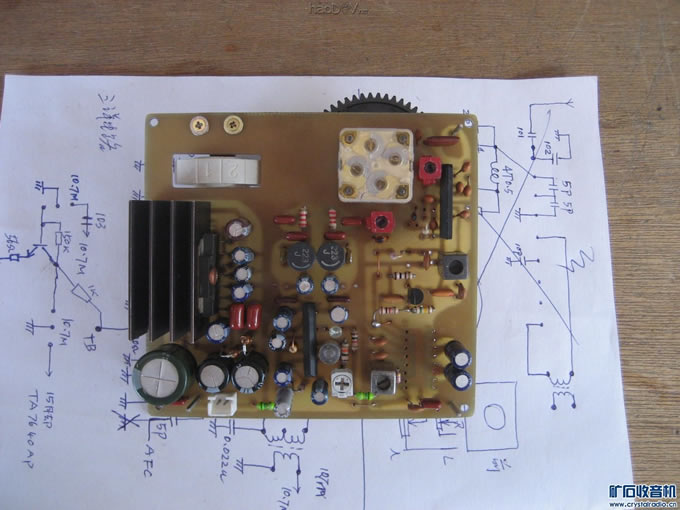

3.电路图, 不会用电脑画, 手工画不好


FM-大号2P3收音机精心制作

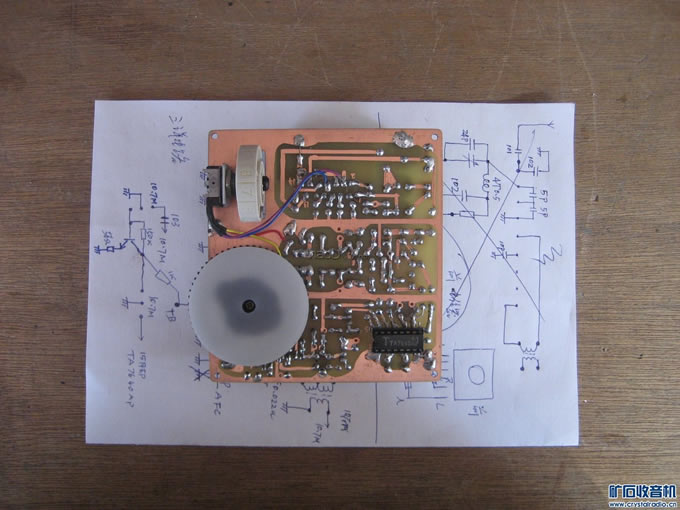

我是这样的,按尺寸下好板, 按电路图实际元件作布置,画在板上,按元件定位先把孔钻好,用油漆笔大头以孔为中心转一圈,就是大圆点油漆,即是焊点处,然后用油漆笔根据电路把各点连通,干后用三氯化铁腐蚀,完后用松节油去油漆,细砂水磨,上松香油,
焊元件,就这样土办法,不会用电脑pcb,  谢谢前辈赞赏加分

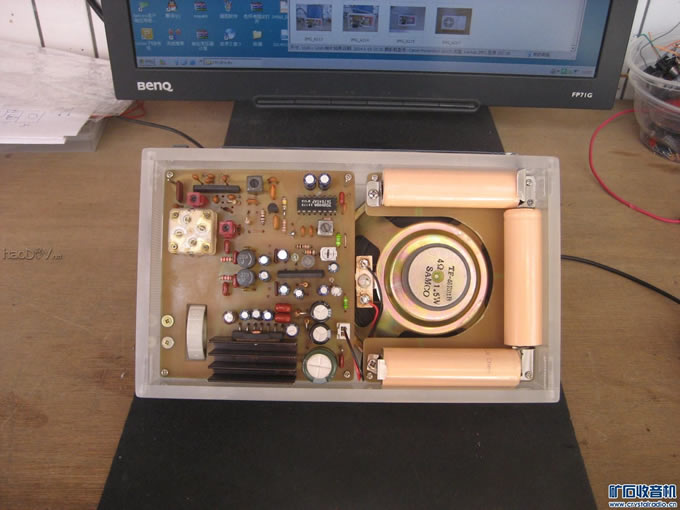

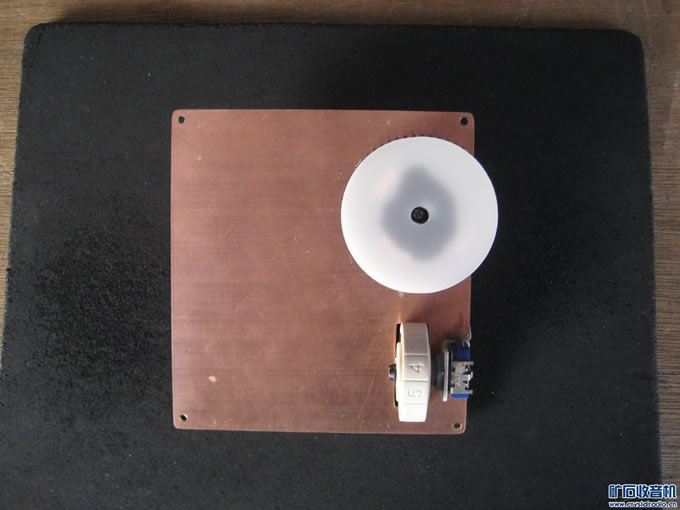

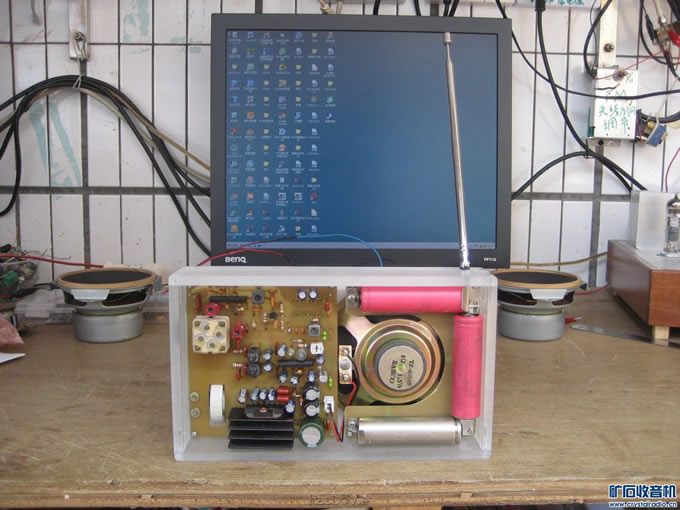

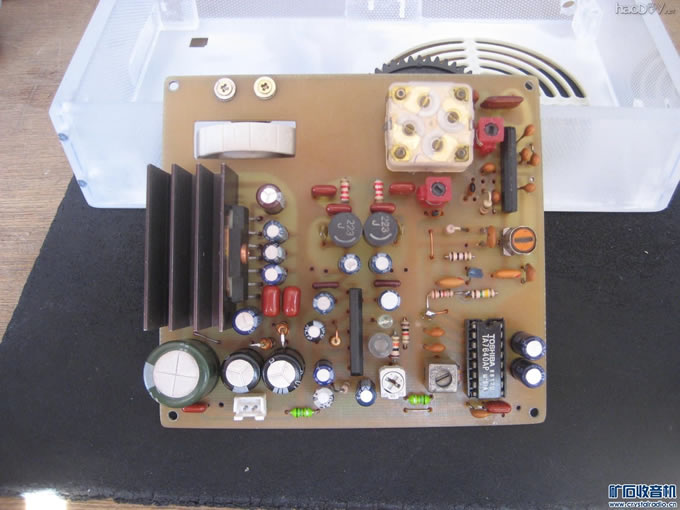

4:  PCB制作  (图片顺序乱了)

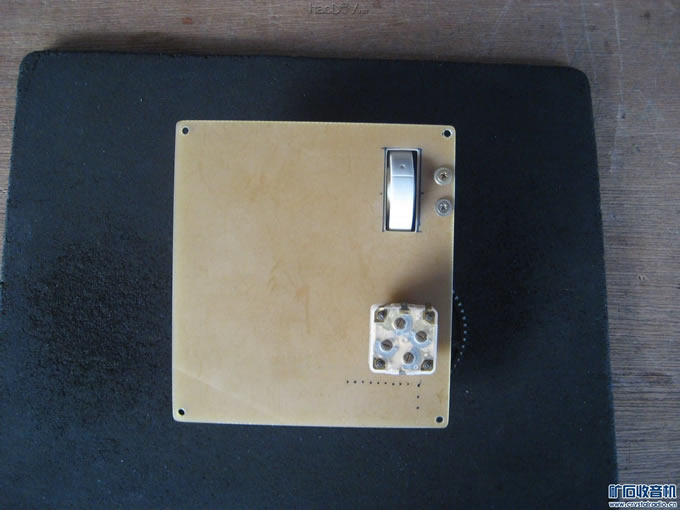

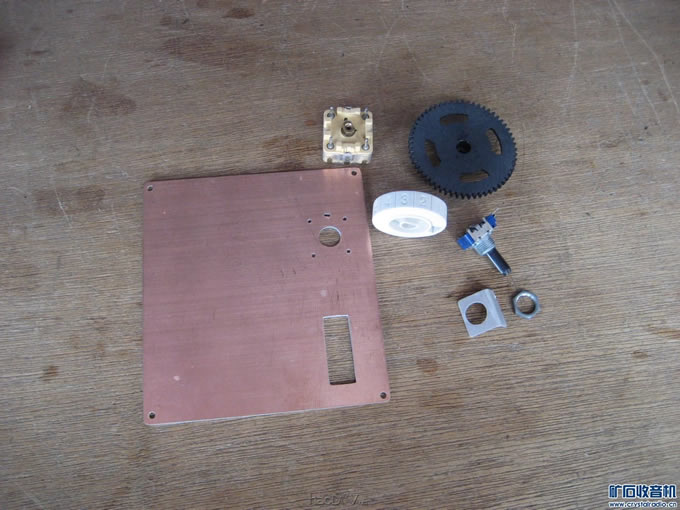

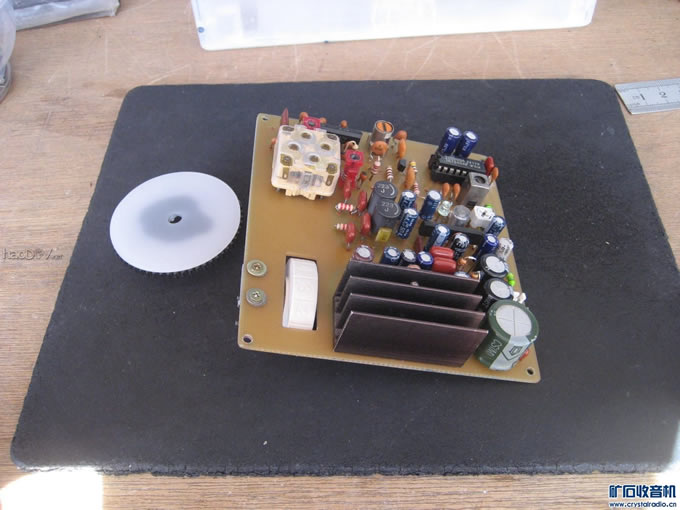

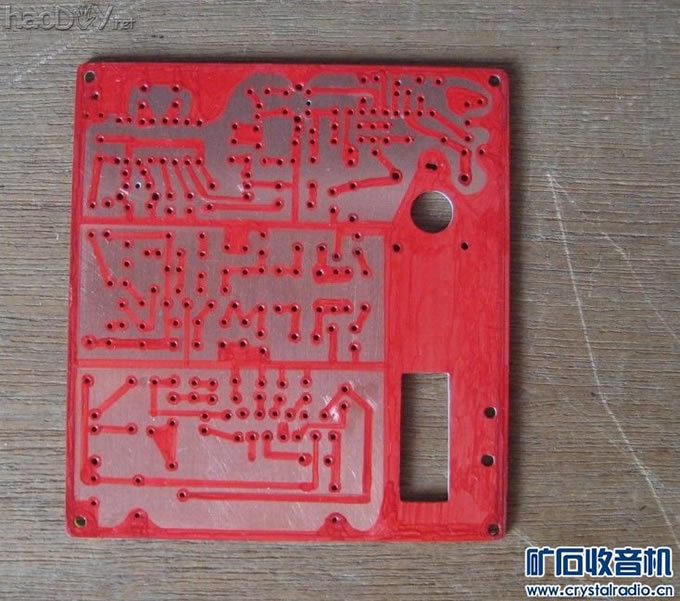

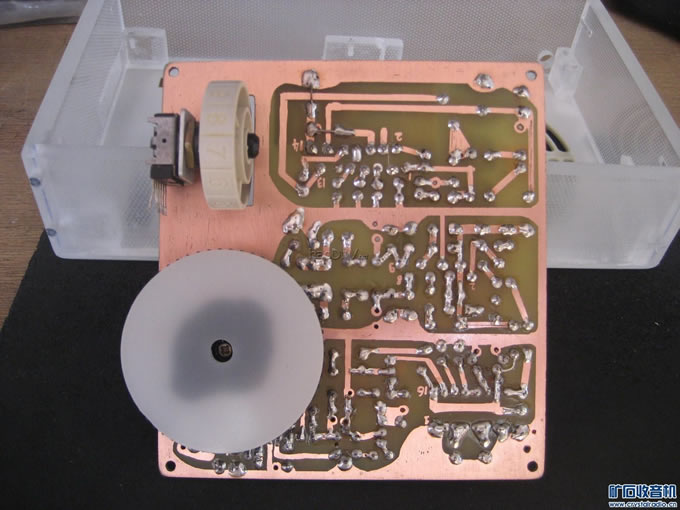

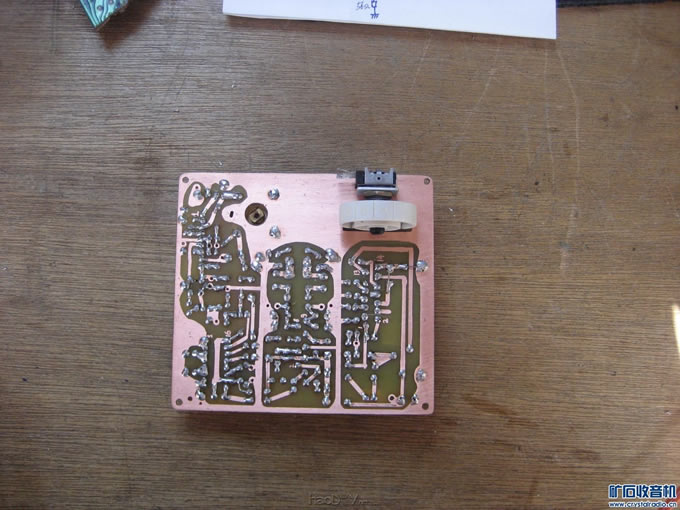

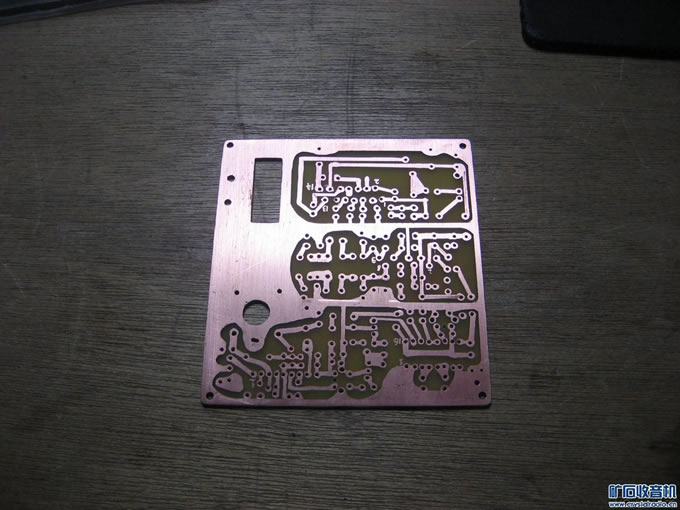

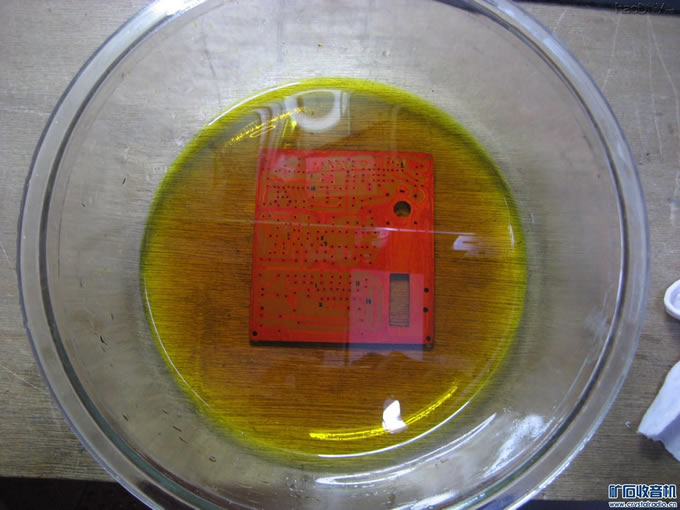

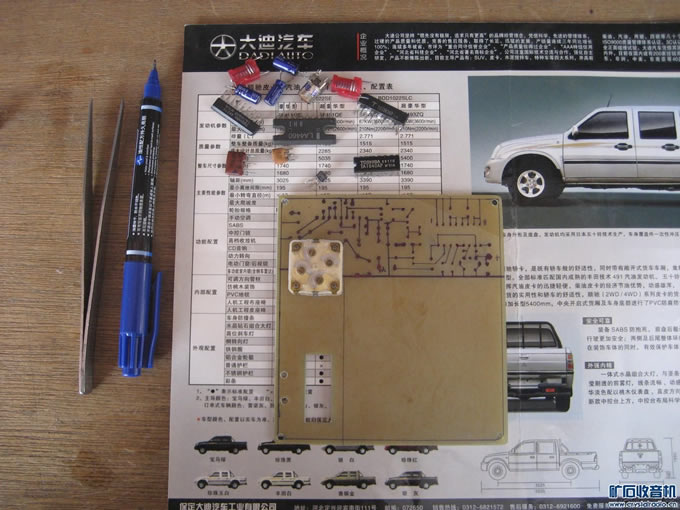

我是这样制作PCB的,  按尺寸下好板,   按电路图实际元件作布置,  画在板上,  按元件定位先把孔钻好,  用油漆笔大头以孔为中心转一圈,  就是大圆点油漆,  即是焊点处,  然后用油漆笔根据电路把各点连通,  干后用三氯化铁腐蚀,  完成后用松节油去油漆,  细砂水磨,  上松香油,  焊元件,  就这样土办法,  不会用电脑pcb,  见笑
