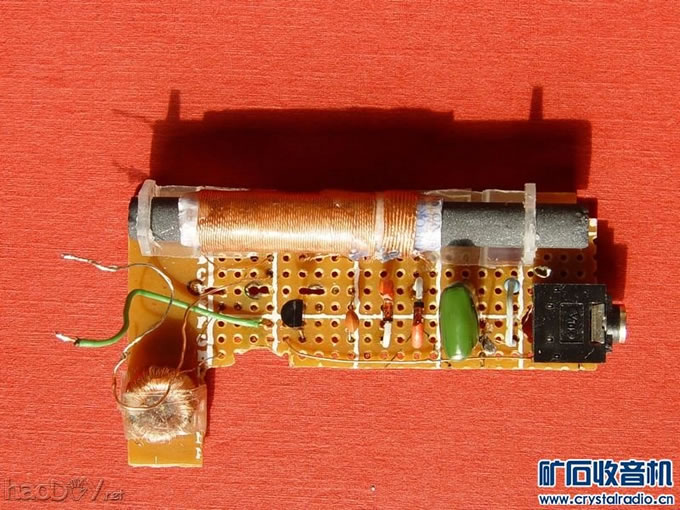

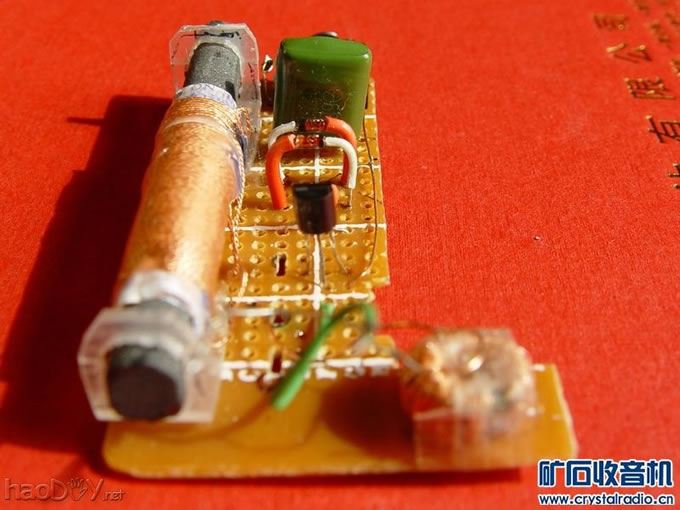

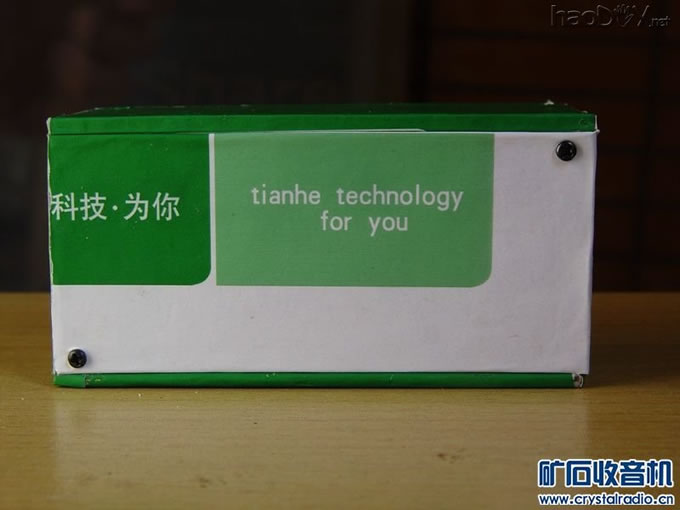

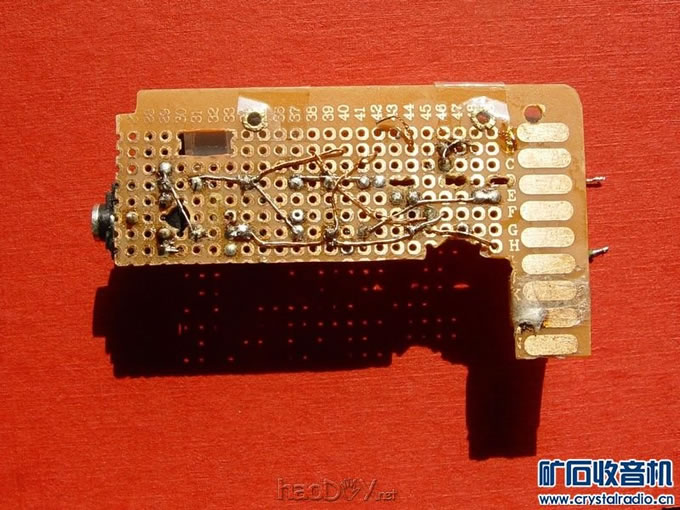

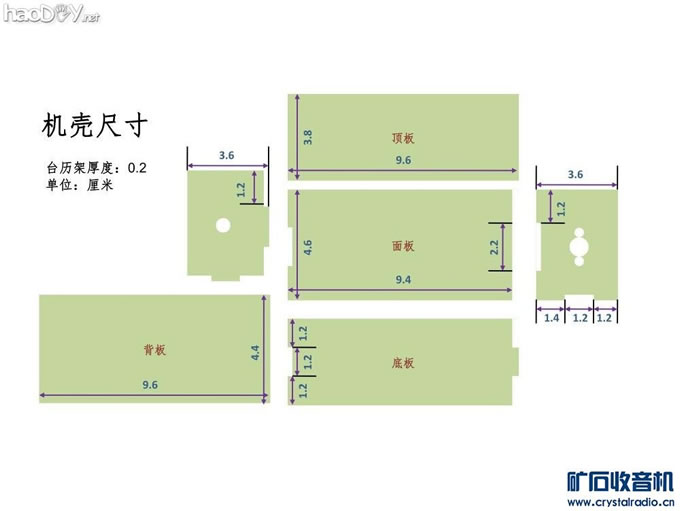

之前为9012单管机设计的榫接外壳由于加工手艺不过关误差太大，致使可变电容和磁棒天线不能相容，只好搁置架上。每天看到它的烂尾模样心里就不舒服，恰好趁着DIY大赛的东风，决定捯饬一下让它重新上岗。 其实小机壳的制作没必要搞榫接，用胶粘已经具有足够的强度了，要是不放心还可以粘些加强筋。原来机壳的右侧板顶端不平，使得顶板塌了一个角。由于机壳已经早早地装裱上外衣，要修改不免破坏原来的外观，所以迟迟未下手。   这次要暴力拆解了。用裁纸刀把顶板和其它部件分开，取下，再把原背板适当修改后替换顶板。由于它是贴着原壳的边粘的，机壳高度自然增加了2mm（纸板材料厚度），这样机内元件的排布就更从容了。原来的榫槽和不平整的地方用些边角料填充，至于留下的伤痕则从A4纸的包装上剪一条浅绿色纸条掩饰一下，同时也起到修饰原来单一绿色外观的作用。机壳内四角用一双筷子截下的木条固定，胶水干后整个机壳硬邦邦很牢固。  可变电容器的安装摒弃原来内藏式，采用最简单直接的方法。在右侧板上用裁纸刀扎孔安装，这样方便右手调节。左侧板则打个耳机插孔。可变电容的旋钮正好可以用拆下来的原顶板制作。用剪刀剪出两块适当大小的圆板，一块用裁纸刀掏出可变电容旋钮槽，另一块在圆心打一个小孔。两块圆板粘好，周围用快递底单上剪下的橘黄色纸条包边，一方面为整机偏冷的主色中增加一抹醒目暖色调，另一方面也是起到警示作用——毕竟暴露在外的旋钮很脆弱。   装上可变电容和旋钮后试一下手感，还不错，粗大的旋钮让调谐很舒服。  电路是普通的单管机电路，耳机用MP3、手机配套的耳机都可以，串联起来约有60Ω。  #p#分页标题#e#电路板采用最方便的洞洞板，按照《少年晶体管收音机》上来复再生式单管机的电路和元件布局设计好各个元件的位置。  9014_机壳尺寸.jpg (43.36 KB, 下载次数: 8)

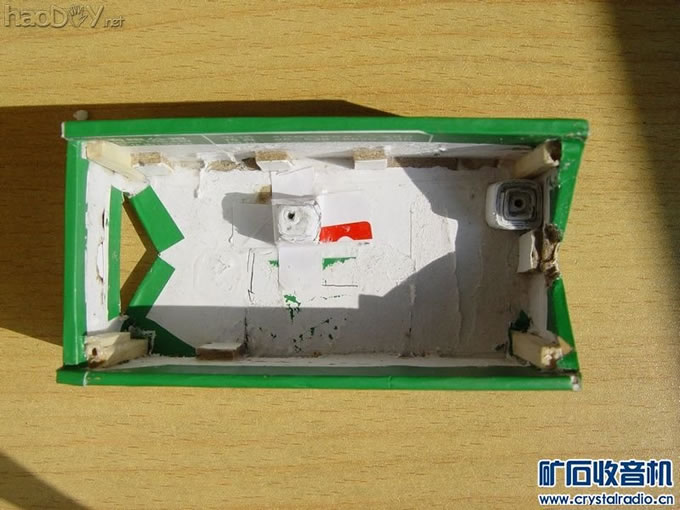

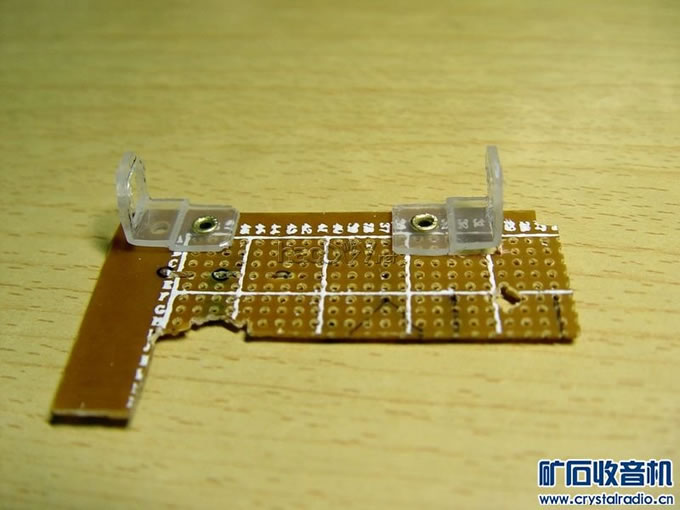

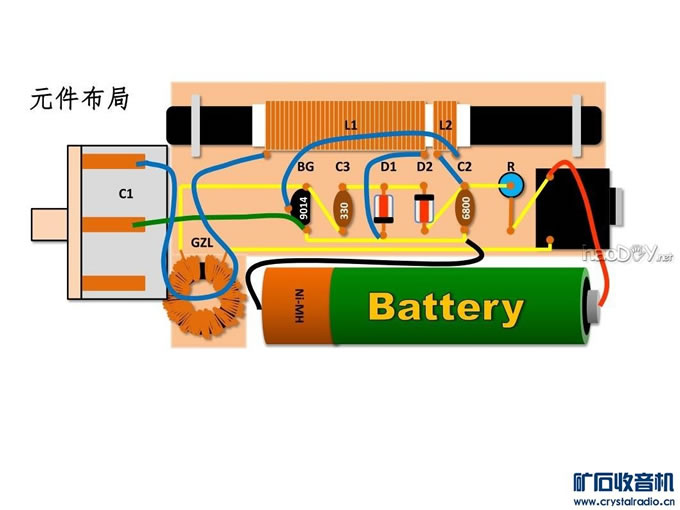

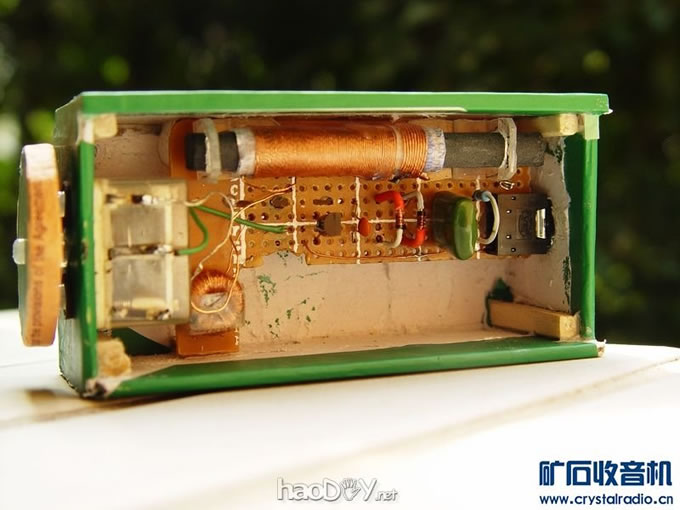

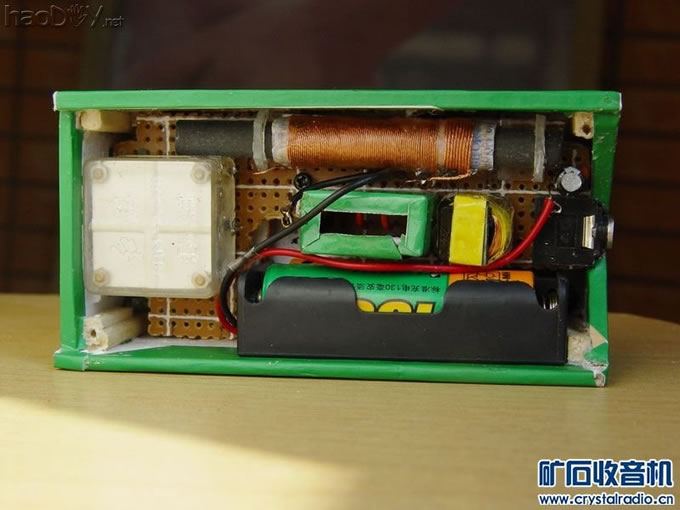

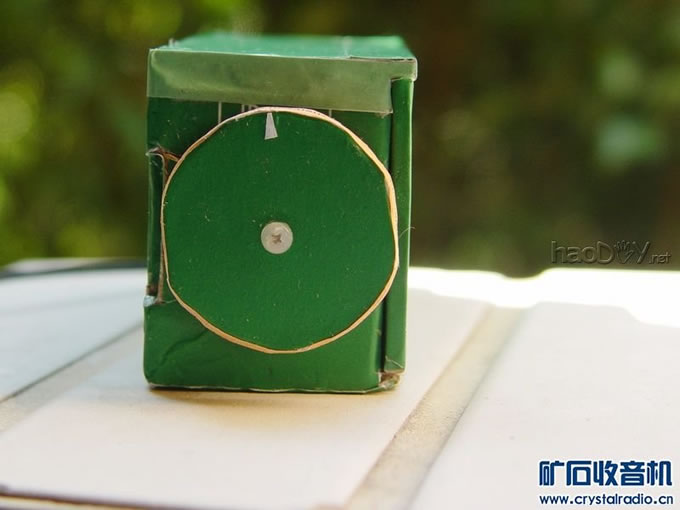

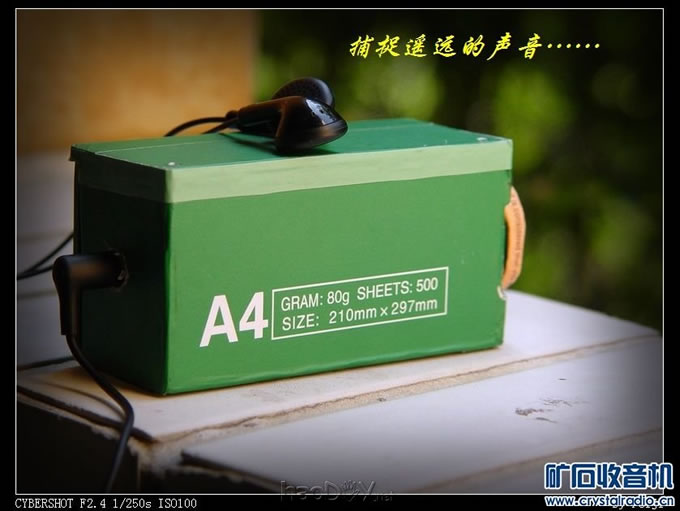

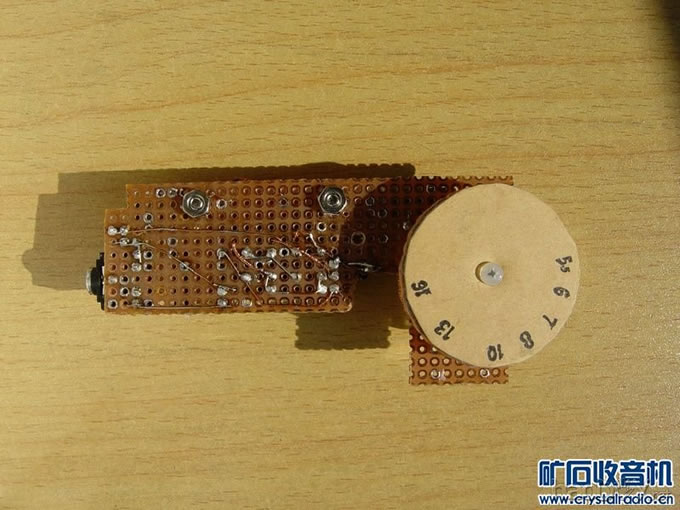

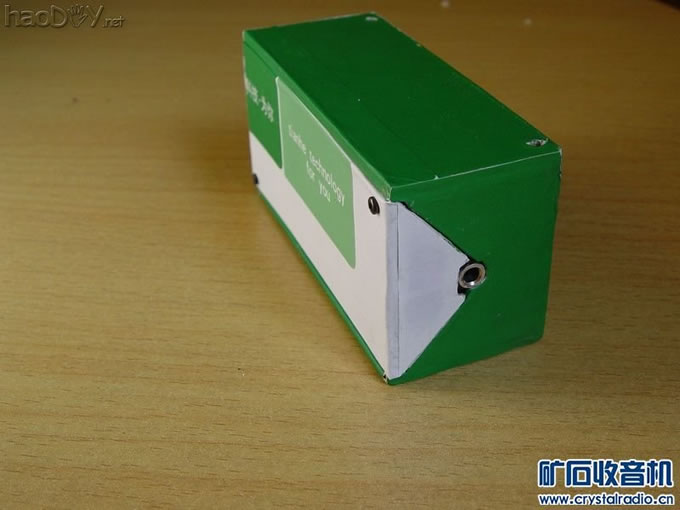

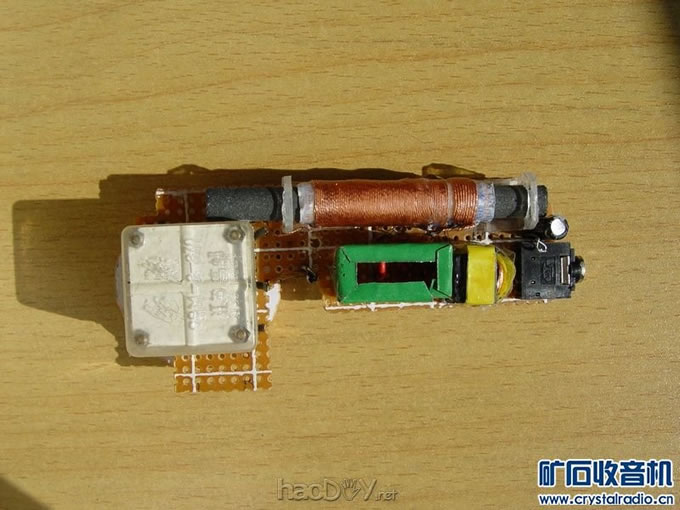

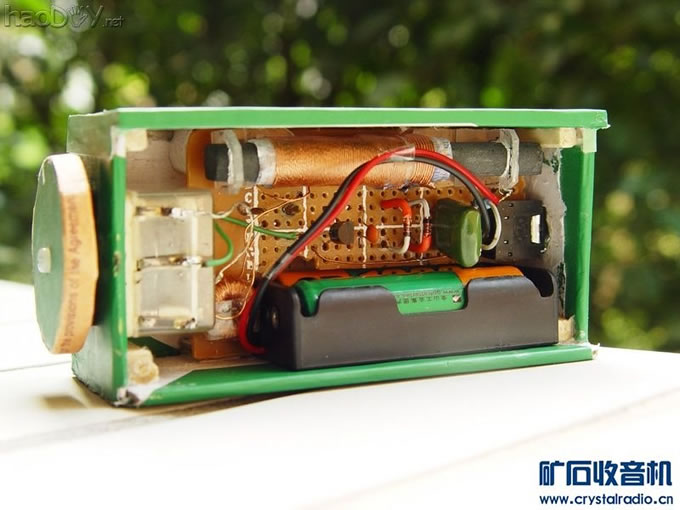

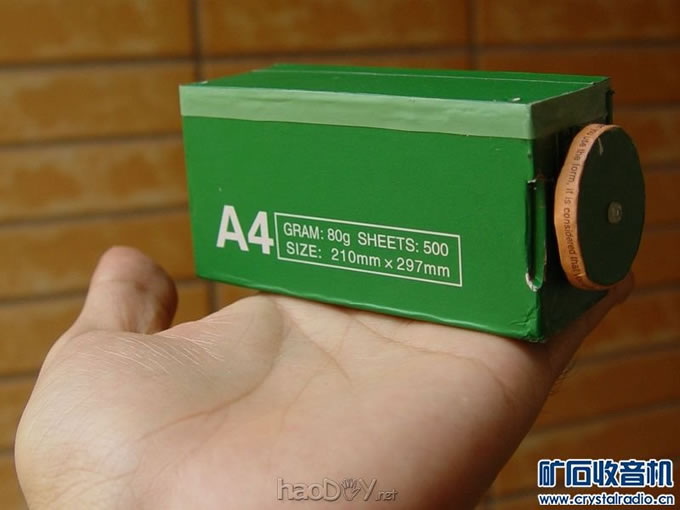

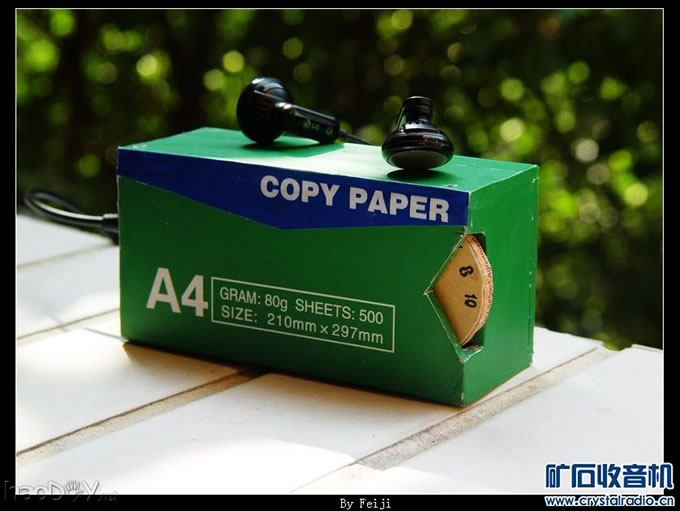

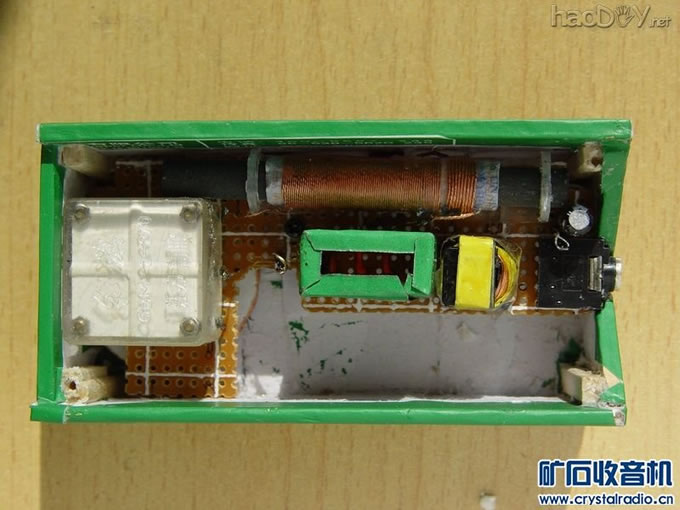

收听效果不错，晚上能收听到不少电台，包括香港的宗教台和台湾的光华之声，甚至听到一些不知谁播放的大学英语四级听力的广播。 本次DIY的电路和元件没有什么特别的，就是再生的方式有点意思，发出来和大家交流。  原来试过1N4148加2AP9收不到音，就没想到用两支4148，还是受到老兄你的启发啊。说到棺材那可是我家那个地方的传统产业啊，现在没有真棺材卖了，不过市面上常有工艺品小棺材出售，价格还死贵。这是取意“升官发财”，好兆头来的！ （续） 使用中感觉调谐拨盘裸露在外很不方便，取拿都要小心翼翼的生怕捏到拨盘把可变电容弄坏了。我喜欢在睡觉前听会儿，也担心不小心把它压坏了。还是把拨盘收到机壳内吧。 这个机壳原来就是设计可以容纳拨盘的，所以根据机壳内空间重新裁了一块洞洞板把元件都挪过去。可变电容的安装占了原来GZL的位置，把GZL移到耳机插座旁边。GZL换成手机充电器里的变压器改制的元件（原变压器是铁氧体芯的，用原线加部分漆包线绕200圈）。GZL对其他元件以及天线可能产生影响，特意为三极管、二极管、电容和电阻做了一个铁皮屏蔽罩降低GZL发射的信号干扰。另外，在电源两极间并一只10μF电解电容和一只4700pF瓷片电容，加强旁路能力。   机壳的改动主要有三点: 1. 拨盘和耳机插座都要穿过侧板，因此把有耳机孔的侧板割开，割下的部分粘到背板，这样拨盘和耳机插座都可以各安其位； 2. 开一个三角形频率指示窗； 3. 为电路板上螺丝准备底座。  螺丝底座的安排需要仔细调整，使之既不阻碍拨盘运动，也不顶着元件焊脚。  安装电池夹，注意电源正极引线不要从GZL上方经过。  背板因为多粘了一块，重新用包装纸裱糊一遍。在背板上打两个洞，用螺丝固定在机壳四角的筷子加强肋上。    #p#分页标题#e#总装完毕，与前辈相比，现在收音机体积缩小了，也更结实了。机壳外形使用三角形和矩形为主要设计元素，整部机器风格硬朗，是一部男人的收音机。
