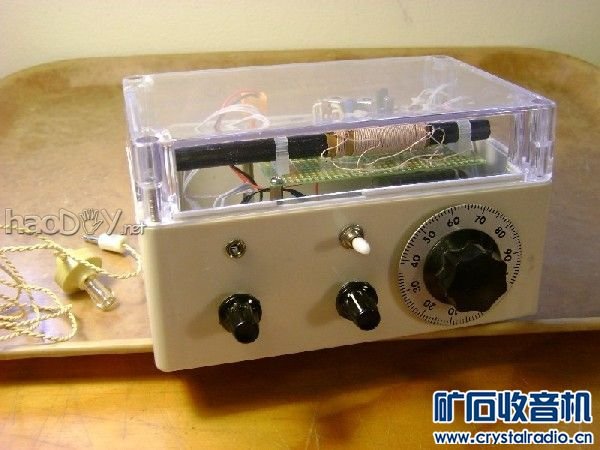

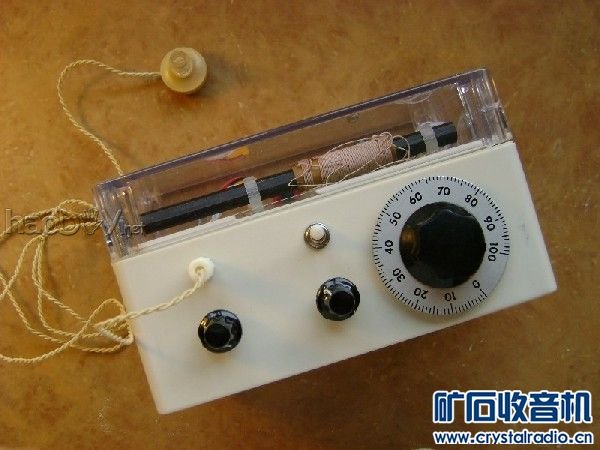

如果严格地按照晶体管电路的理论，在变频级中加来复低放是不合适的。这主要是因为混频是利用晶体管的非线性，所以混频或变频晶体管的工作电流一般不超过0.6mA。而低放则要求晶体管工作在线性区，一般工作电流不能太小。例如担任高放来复低放或中放来复低放的晶体管工作电流一般在1.5mA左右。 但是，考虑到：1） 即便是在所谓的线性区，晶体管的特性曲线也并非百分之百的线性；2）简易收音机并非HiFi 放大器对保真度要求不高，所以在业余情况下，变频级中加来复低放还是可行的。 本机的电路原理如图1所示。  主要元器件如图2所示：晶体管采用3AG1E, 放大倍数120穿透电流 0.1mA；二极管 1N34A；双连 360/150；磁性天线 10x140, L1 52圈 离地端12圈抽头接再生， L2 6圈；震荡线圈LTF2-3；中周 TTF2-9；电源为7.2V (10440充电电池两节3.6V/600mA）。  机壳是带透明盖的塑料防水盒 16x11x9cm （图3)。  双连，电位器，电池，开关，耳机插座都固定在机壳上并通过接插件连接到主板（图4）。耳机为晶体耳机与输出变压器的初级并联连接在电路中。  主板上的元件排列及接线如图5和图6所示。   图7所示为整机装配。另外的几张为整机的外观图。      本机的调整过程较一般高放来复机复杂： 1. 先不接再生，接一条室内天线在L1的抽头上。 2. R4 调在1K左右，集电极电流调在0.5mA左右。这时应该能收到本地电台。选一较弱的电台调整中周使其声音最大。再调覆盖和跟踪（与一般外差机一样）。 3. 反复调整R4及R2使弱台声大而且强台没有明显失真。 4. 去掉天线再微调中周，微调覆盖和跟踪。 5. 接上再生，反复调整C6和R3使再生尽量均匀。 R4对低放增益影响较大在外差机中一般为1K-2K。但在本机中最后的阻值为430欧。本机的集电极电流最后调整在1.2mA。 本机的收听效果还是很满意的，无论灵敏度和选择性都明显高于636 或68-1类型的单管机，只是在收听本地强台的时候音量不如后两机大。在连接了电脑音箱收听时，音质以及音色都与其它高放来复低放的单管机一样，本地强台听不出有什么失真 (责任编辑：admin) |
