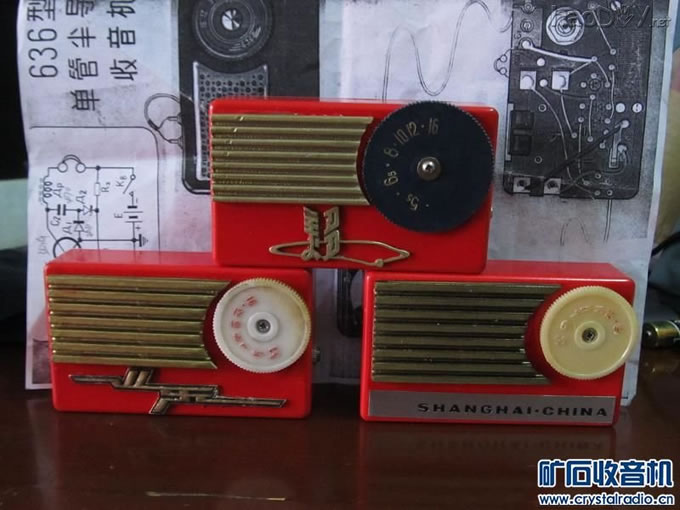

一提起比赛我心里就痒痒，看了论坛这几年的DIY比赛我实在是憋不住了，手也痒的厉害，矿石收音机论坛比赛哪能离开收音机呢！没啥喜欢的类型，那就仿照《无线电》1964年3期，《636型单管收音机介绍》，仿了3个单管收音机。
仿照原则，力求全部使用老元件，尽量接近原机外形及内部，尽量能不花钱尽量不花钱，全方位体现DIY的真正概念，利用手里积攒的原件，加上粗糙的做工，再加上没有实际样品的对照，只能达到一般偏下的水平，没有想得奖的意思，重在参与吧。
做的不好，请拍砖。

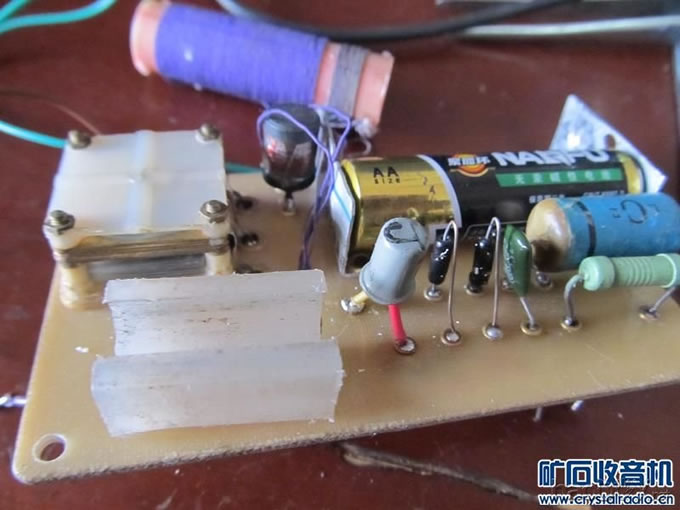

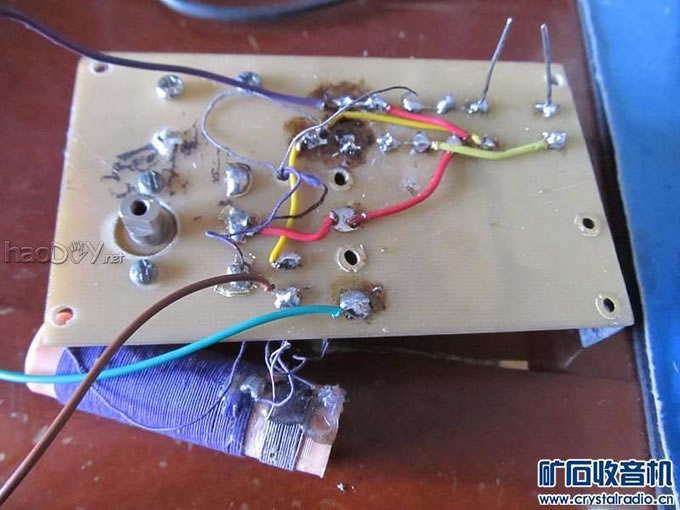

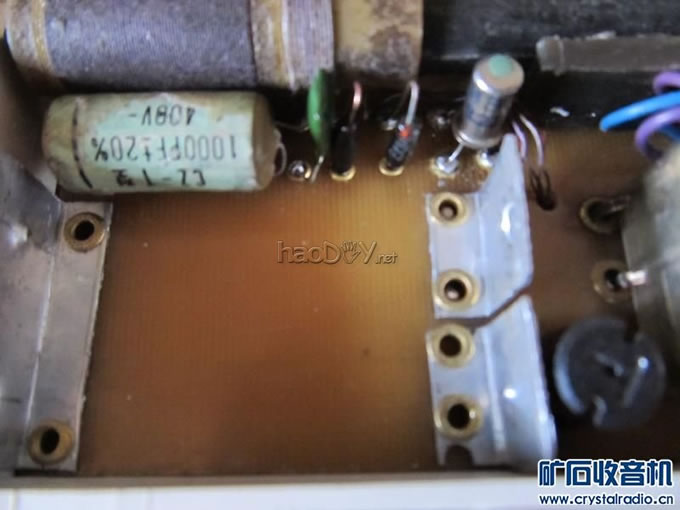

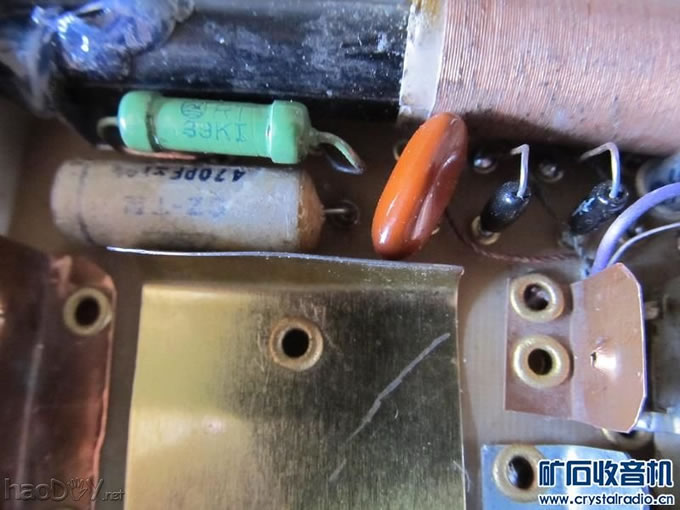

制作心得：在单管机器的调整中，三极管的比重很大，一般选用放大倍数在80-140左右的为好，这样机器的声音可以做的很大，二极管的选用比较随意，一般锗管二极管都行，高扼圈一般电路板上有工字型的骨架，用0.4以下的绕满即可，线圈L2与L1比是1/8—1/10都行，L1线圈 360p可变配60圈 270p配75圈 202p配90圈 具体情况还得配合线圈的线和磁棒的长短作以具体调整。电容c3的容量可以在4700p-0.47u之间任选，c2容量可以在50p-0.47u之间任选，低于50声音极低，容量越大低音效果约明显，高于0.1uf音量变小。
注：以上数据均来自本人用本仿造机的电路实际测试，目的在于爱好者不要拘泥于图纸及数值的要求，基本可以随手里的原件来改变相应的原件，其目的不相上下。

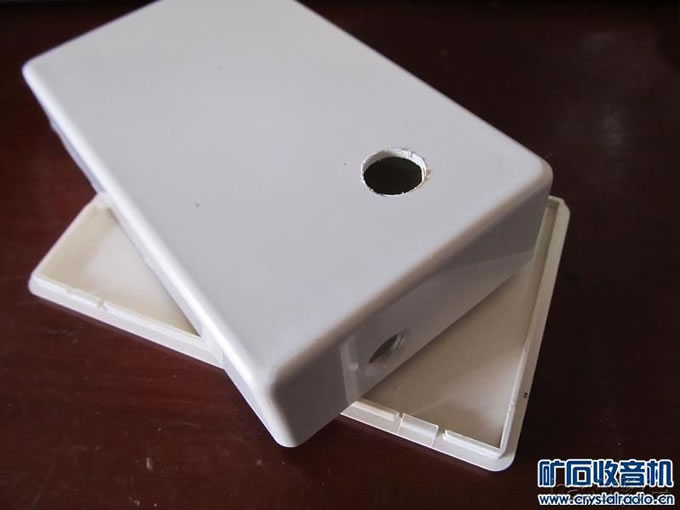

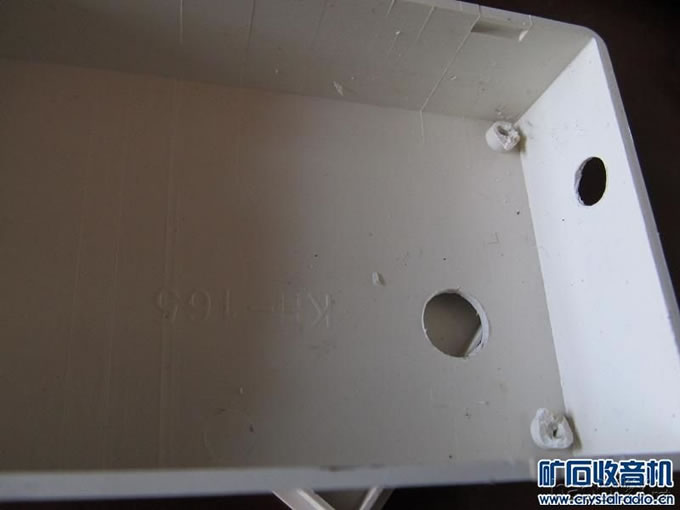

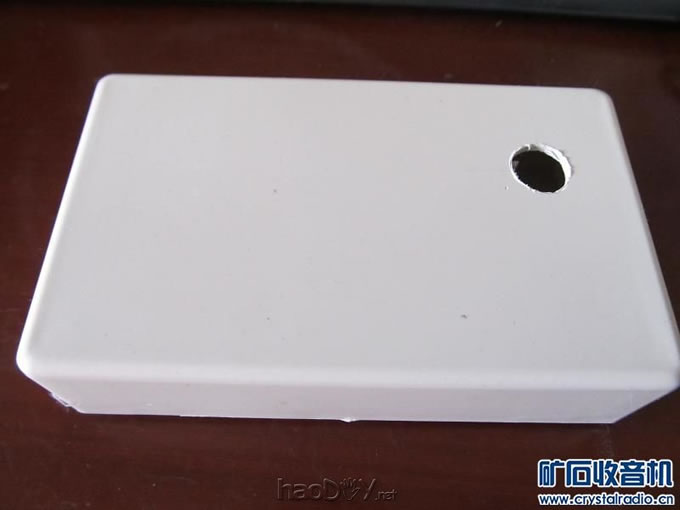

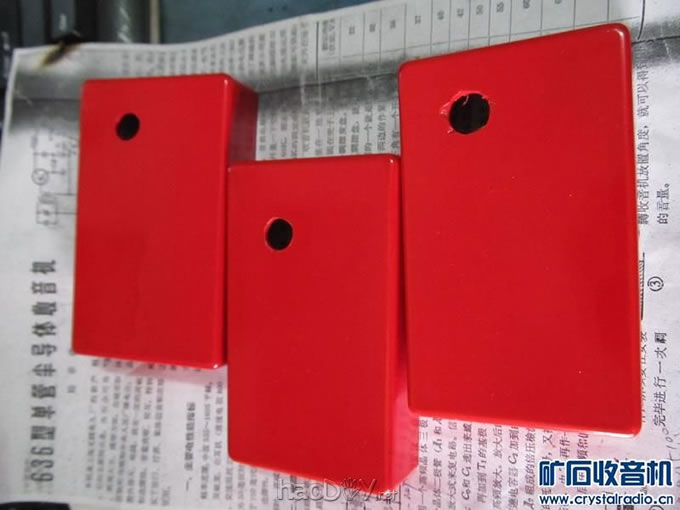

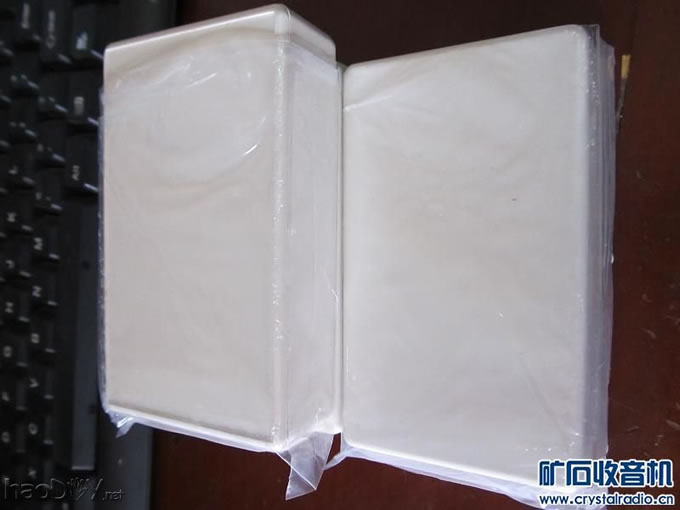

外购原件说明：塑料壳（100*60*25）和空心铆钉1.5×3 手摇喷漆红和金色各一瓶

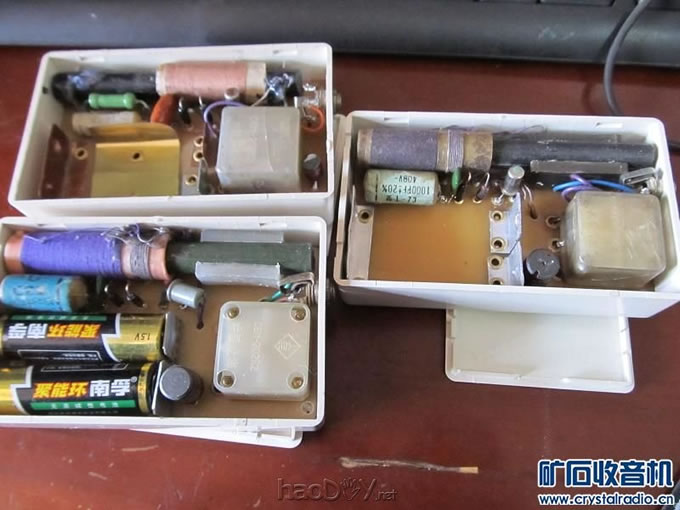

手里原件说明：拨盘 宝石花两个 一个不知名拨盘 三极管是拆机的3AG1 三个标牌都是拆电子管机得来的
做工比较粗糙 大家对付看吧 最后谢谢大家顶贴 |
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
-
IMG_6729.jpg #p#分页标题#e#(51.54 KB, 下载次数: 0)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

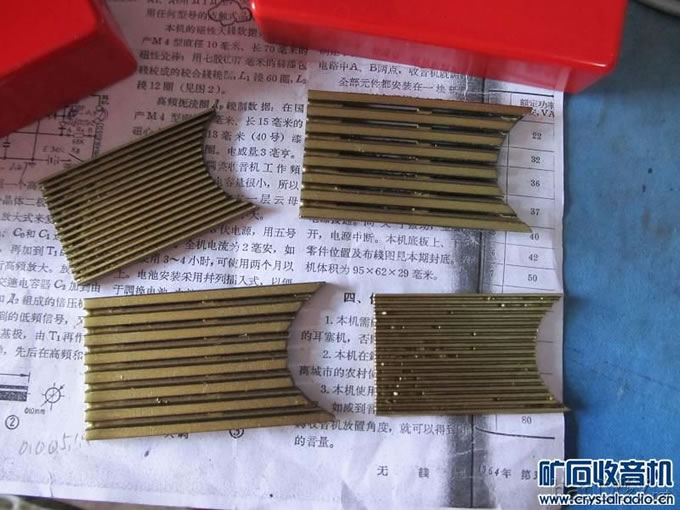

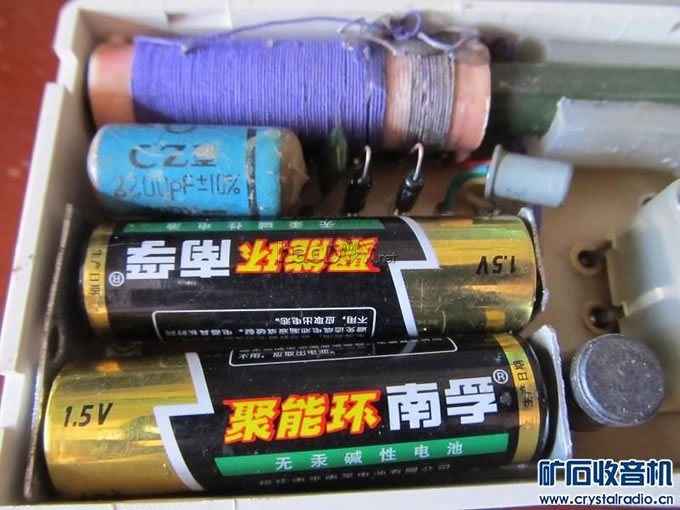

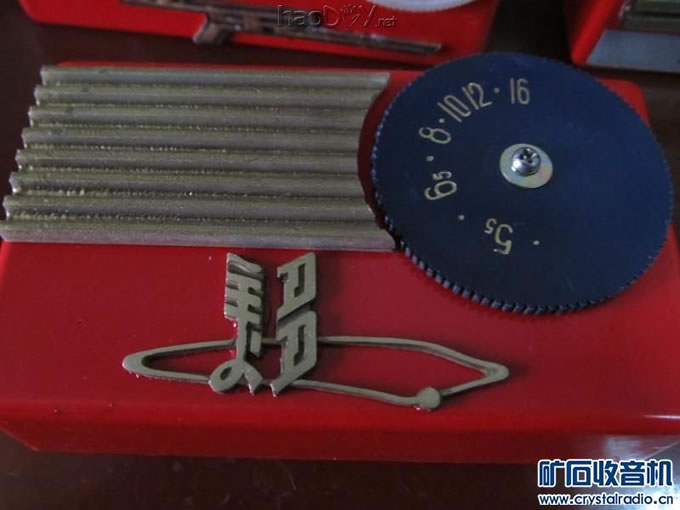

补充：装饰条是春雷605 和凯歌4B15的喇叭窗，用铁锯锯成相应的宽度，然后用椭圆锉刀进行造型，耳机口改成插入开机，拔出关机 电池是用照相机用过的电池，基本原则 能省就省
