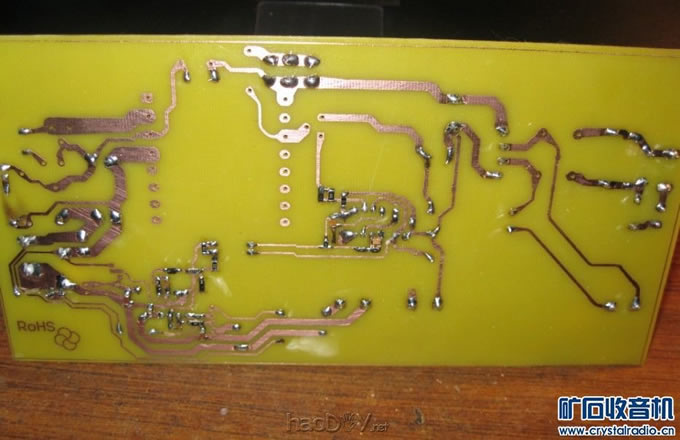

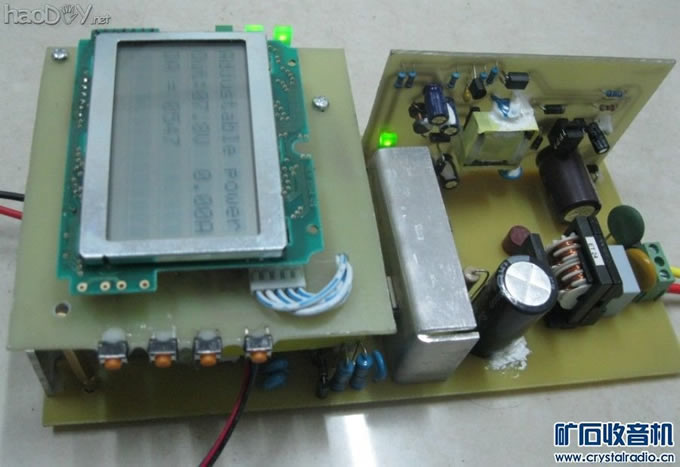

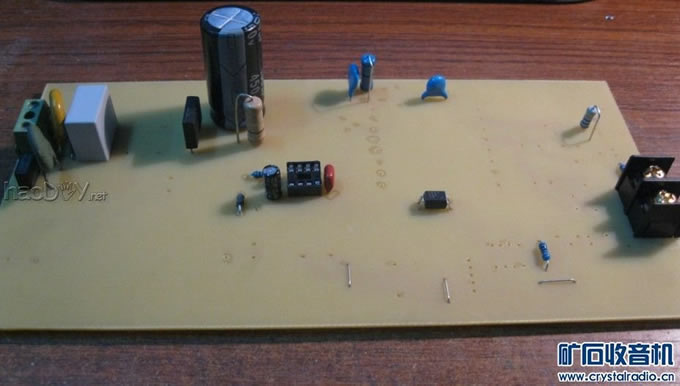

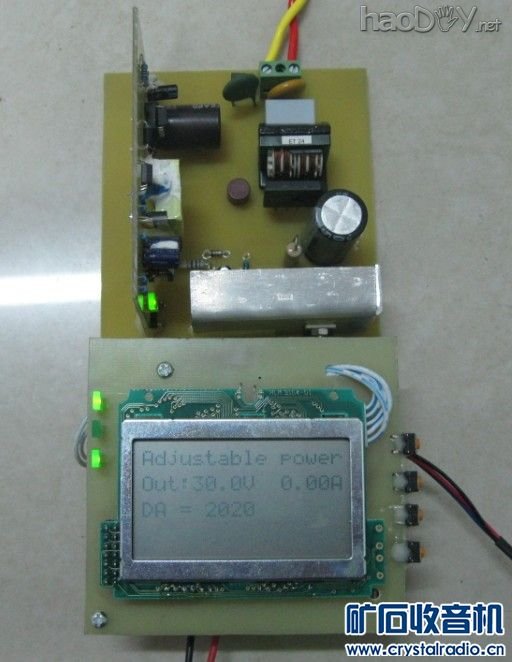

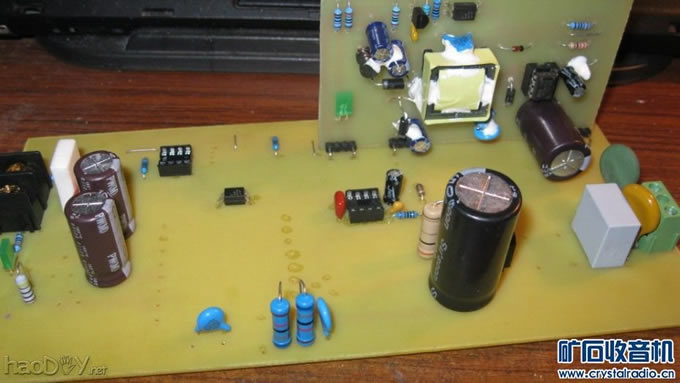

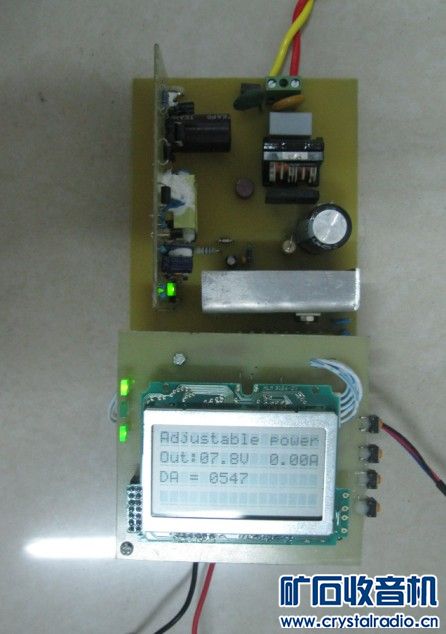

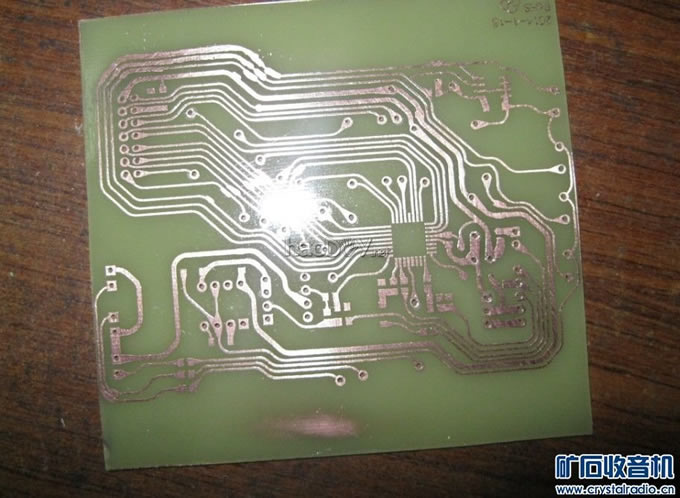

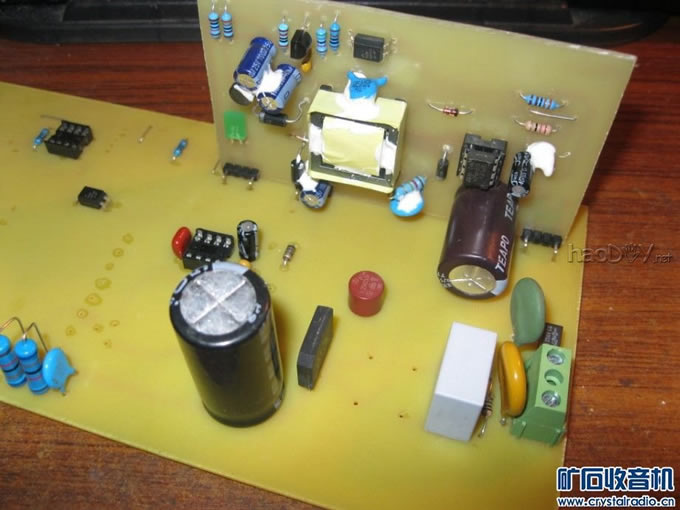

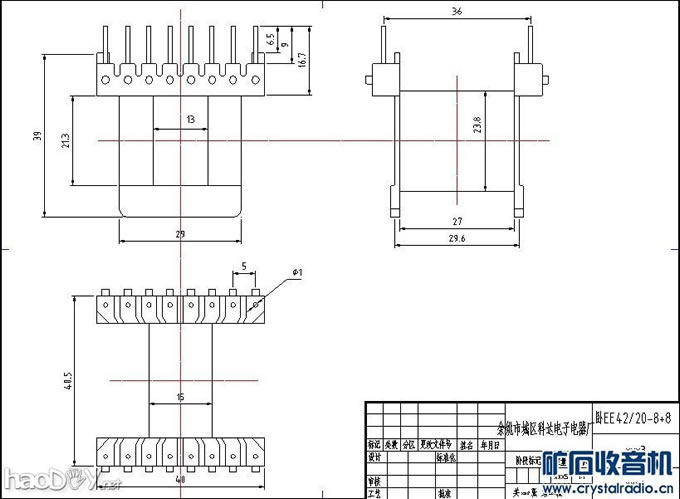

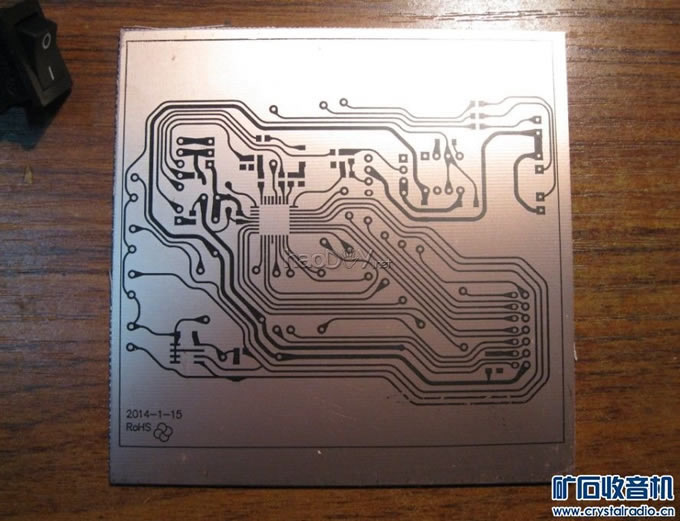

安装部分器件     画主控制板，换个风格试试   待续  整机效果图    主变压器用EE42

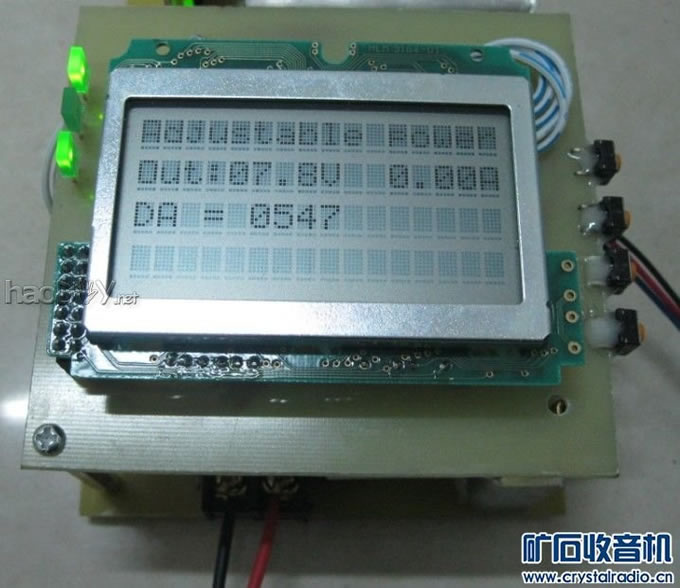

ee42变压器，初级30圈，3根0.5mm直径的漆包线绕制，次级级10圈，4根0.5mm直径的漆包线绕制。 同名端方向看电路图。 附近最大300kb，pcb图传不上来啊 控制显示板，控制单片机是用飞思卡尔的mc9s08sv16，编译软件是codewarrior 6.3，这个需要去官网下载，程序烧写用的是bdm，显示用的是lcd1602 制作此电源需要有一定的专业知识 (责任编辑：admin) |
