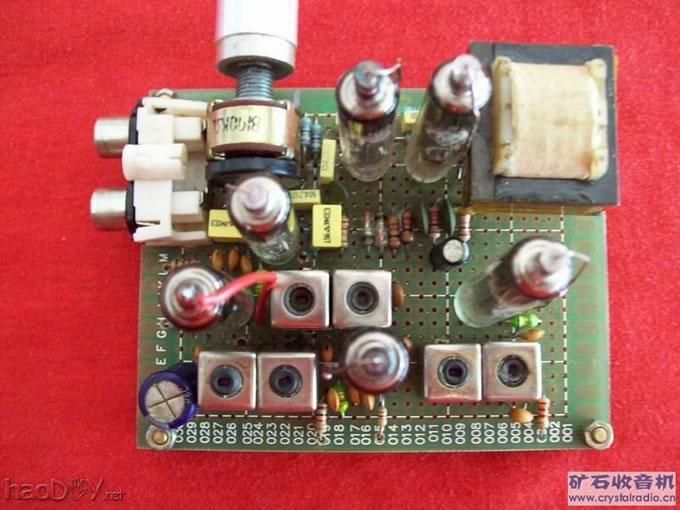

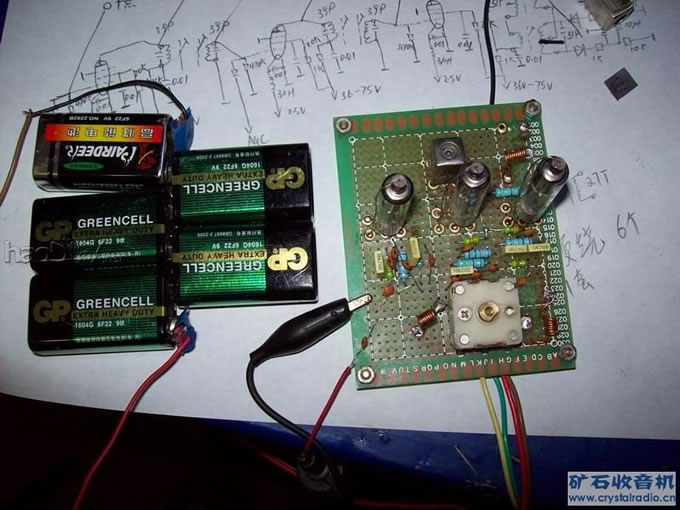

昨天白天一边装一边调试，先绕的变压器，没那么小的漆包线，只好拆了一个空调的变压器取线绕到3000多的时候有没线了（0.1的线）只好又拆了一个，总算是绕好了，变压器虽小工艺一点没偷懒采用初2+次2的方法，刚好3000多有个抽头，就用在功放管的栅极上了（歪打正着)一共是初级4500 次级300.，没有浸漆直接装在了实验板的一角，接着就装6p19b等等，一会攻放部分就OK了，通电就想了，调整了2个电租确定了低放管2p19b的工作点声大就可以了


功放想了就开始绕鉴频线圈了，用的是老彩电中周，以前绕过数松下5片机的中周效果最好


2中周绕制是一样的方便互换。

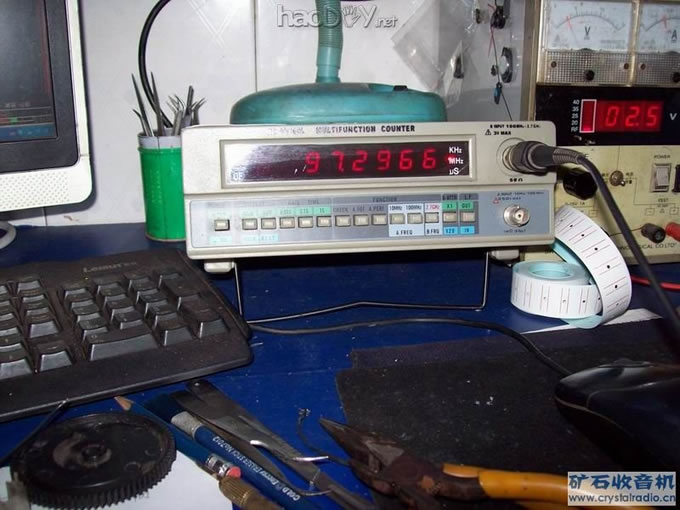

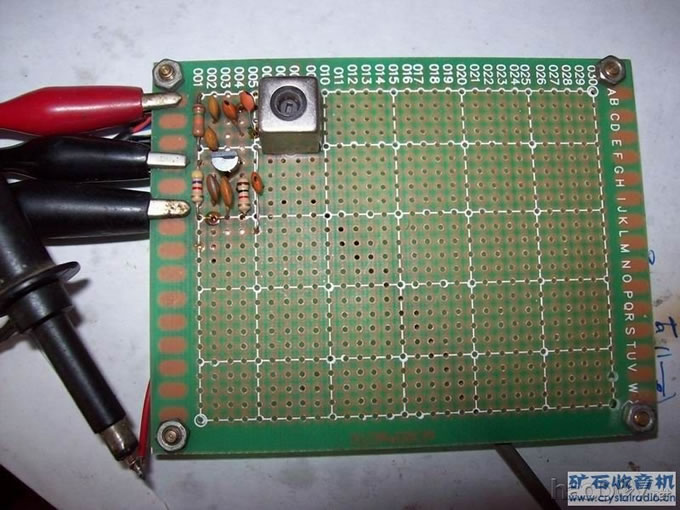

中周好了鉴频部分一会功夫又装好了，到调试的时候有作了个信号源见上贴，先接入A点反复调试中周至声大（左右声小取的中点）接着信号源接入B点调试中周至声大（同样左右声小取的中点），鉴频部分OK了 一切还很顺利！！又开始绕10.7M中放中周了。。

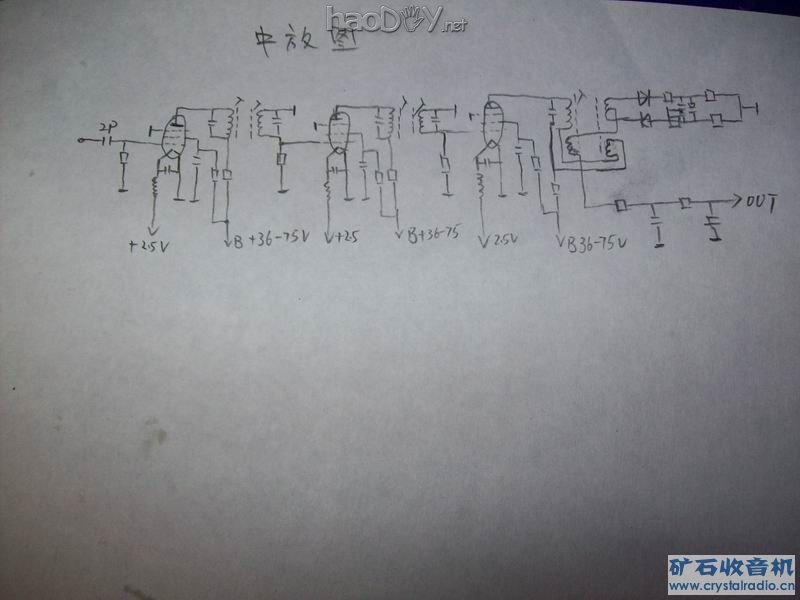

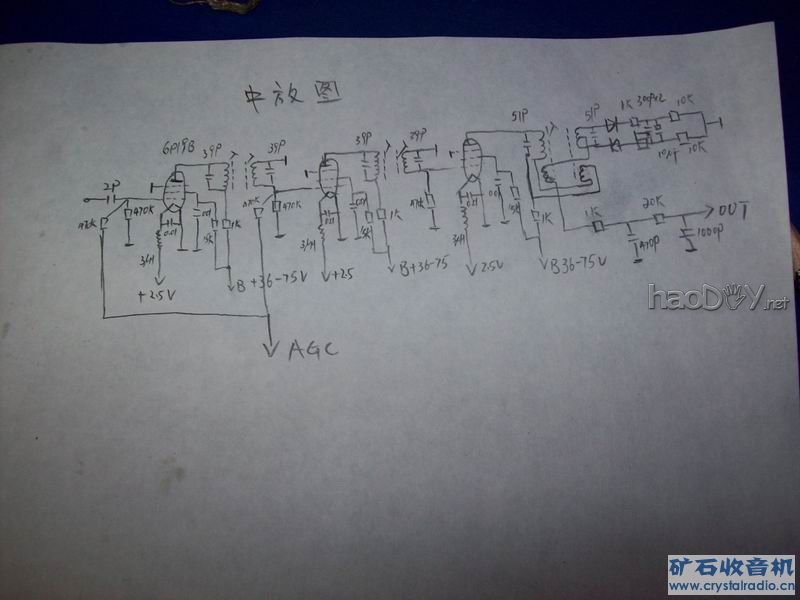

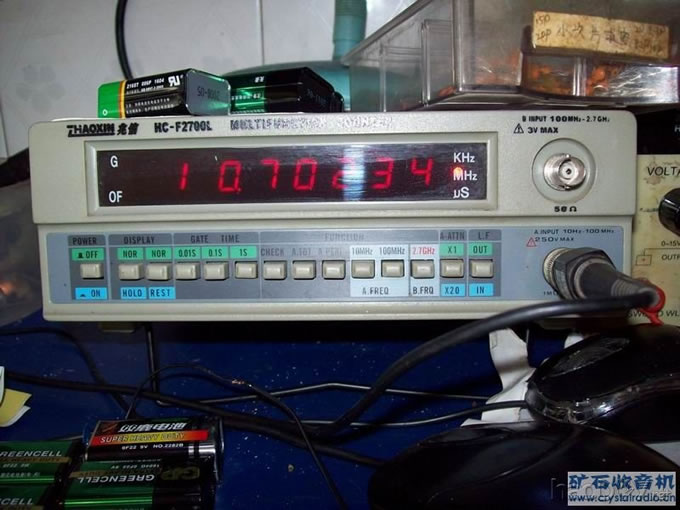

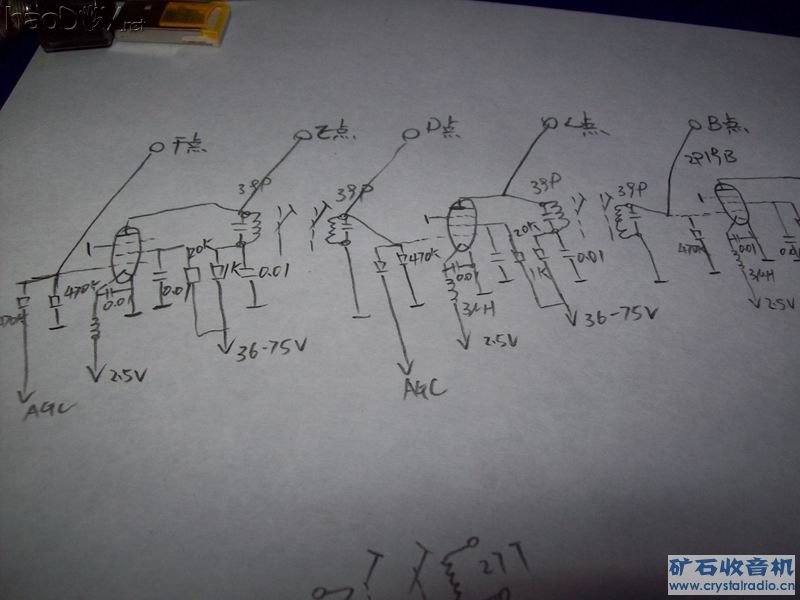

10.7M 中放中周了 同样用的是老彩电中周，松下5片机的中周


以前总结的经验用39p电容。

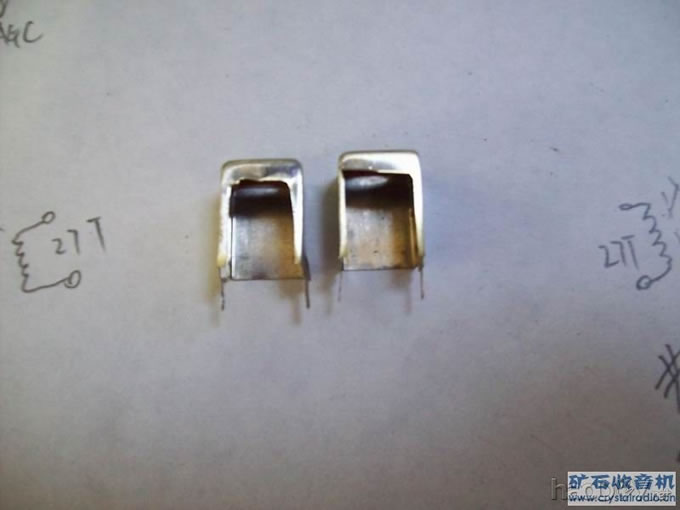

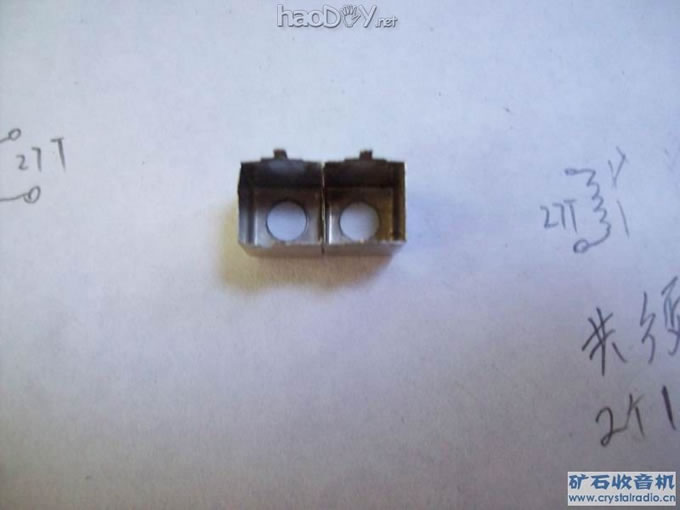

外壳也要加工一下，并镀好焊锡
