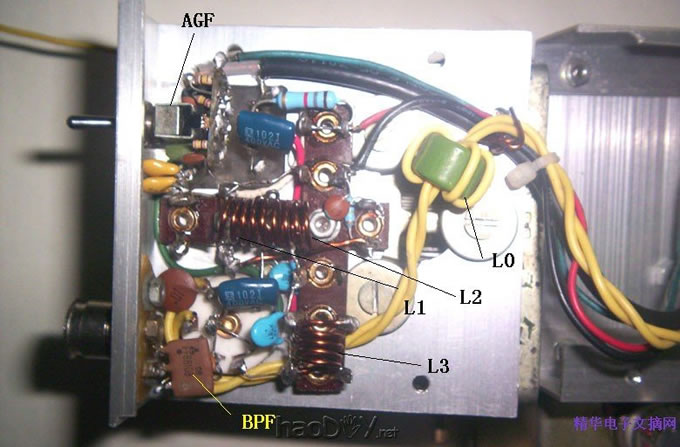

  L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。

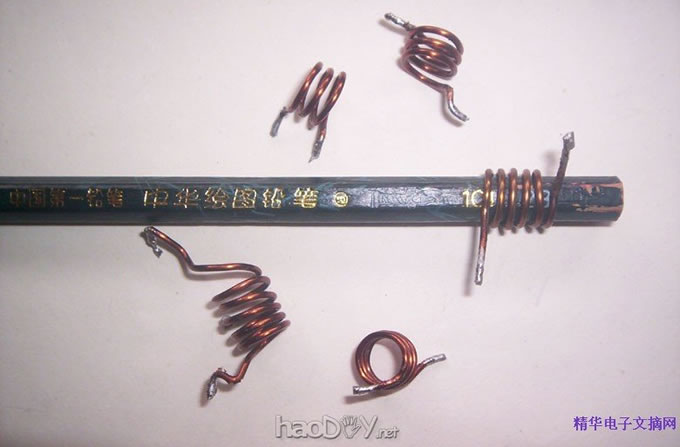

  L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。
L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。

  振荡线圈要注意同名端不能搞错，否则不能振荡工作。
  由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L2。圈数2～3.5圈，最终由实际效果决定L2的圈数。
  L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。

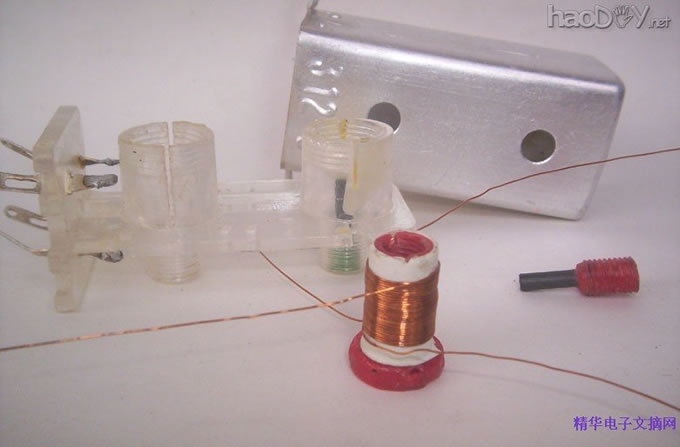

  L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。绕好后涂一层硝基清漆固定线圈。L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。谐振电容和阻尼电阻也装在中周里面。线圈磁芯用短波振荡线圈的磁芯。

业余制作超外差电子管FM收音机详解
