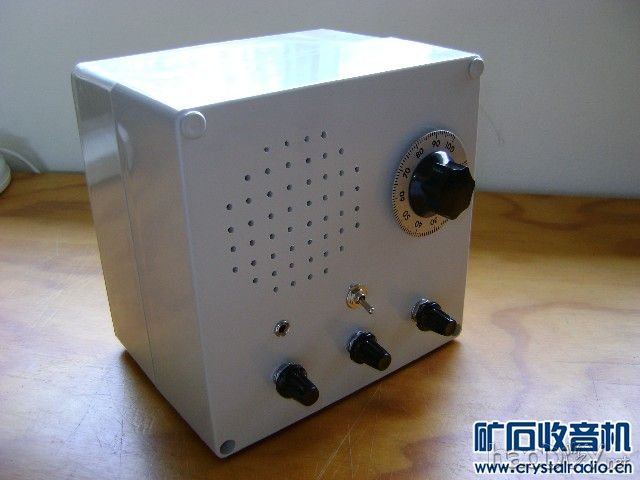

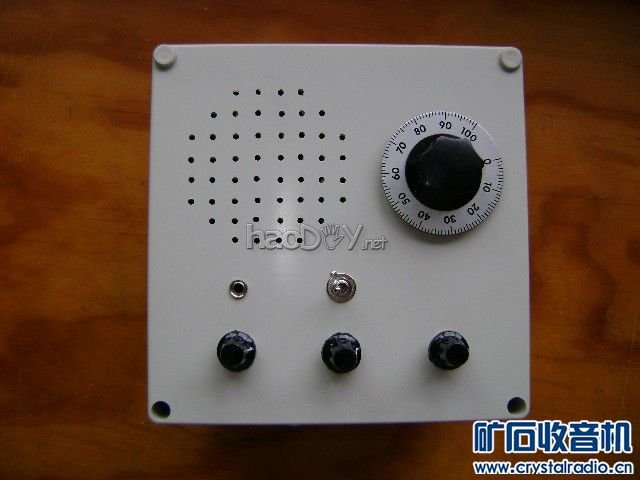

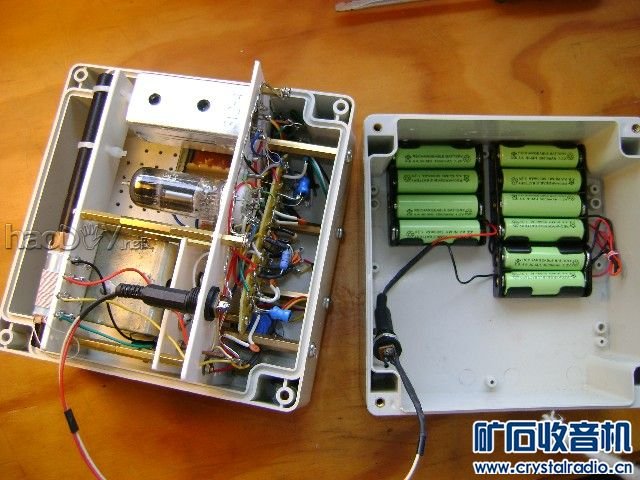

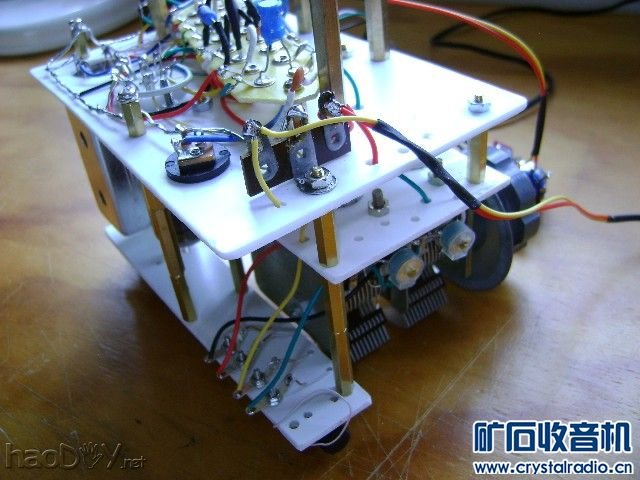

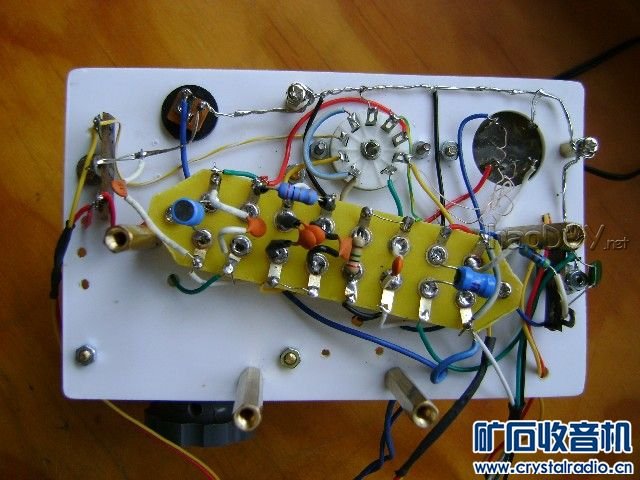

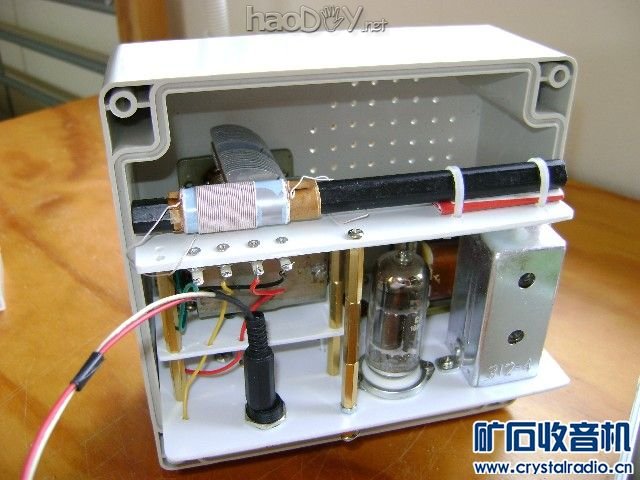

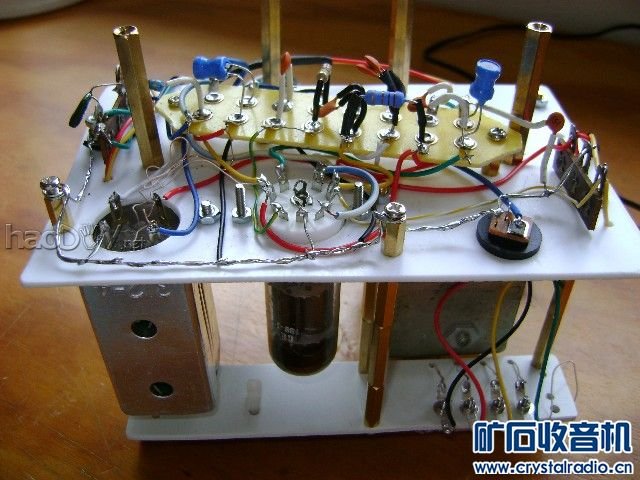

图15,16所示为整机装配图。另外的两张图为整机的外观图。

双再生来复式复合管单电子管外差收音机

本机的调整过程与一般外差机和再生机类似：
1. 先不接再生，接一条室内天线通过一只10P的电容接到双连C1-1的定片上。
2这时可收到本地电台。选一较弱的电台调整中周使其声音最大。再调覆盖和跟踪（与一般外差机一样）。
3. 去掉天线再微调中周，微调覆盖和跟踪。
4. 接上中频再生。调整R4使灵敏度和选择性都有明显提高但距临界点还有一小段距离，如此，一般收音时可不调R4。
5. 接上变频级再生。
本机虽然没有中放但由于采用复合电子管，来复低放，栅极检波以及两级再生，虽然只是单管机但无论灵敏度和选择性都十分满意。在收听过程中只调变频再生效果已经很好了，如果不嫌麻烦将两级再生都调到临界点附近时，灵敏度和选择性均不差于一般五灯交流机或6，7管半导体收音机（当然本机是用耳机收听）
