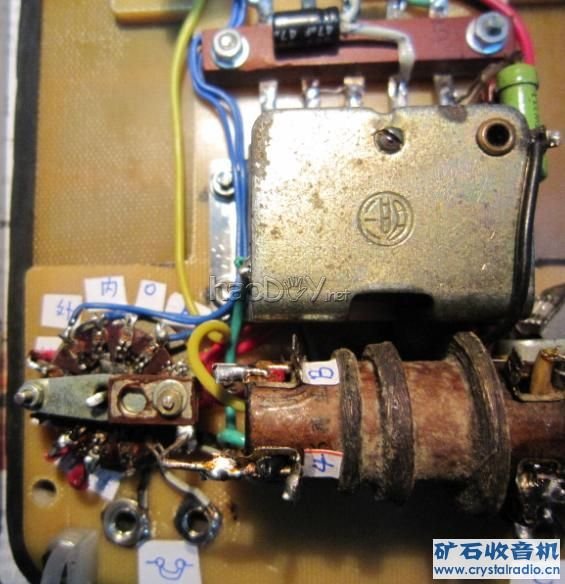

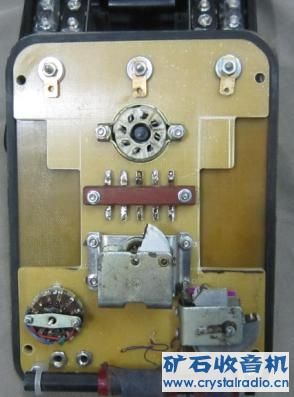

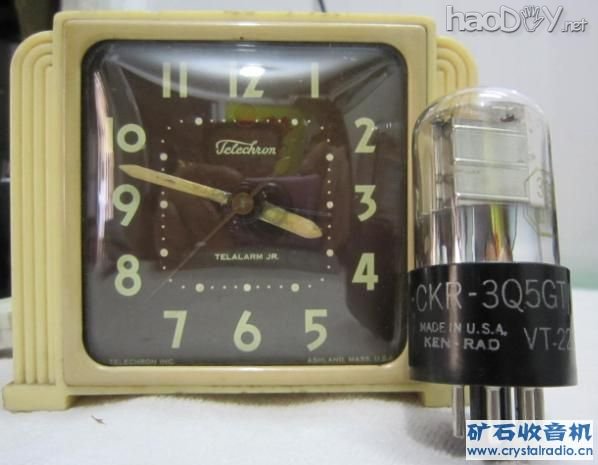

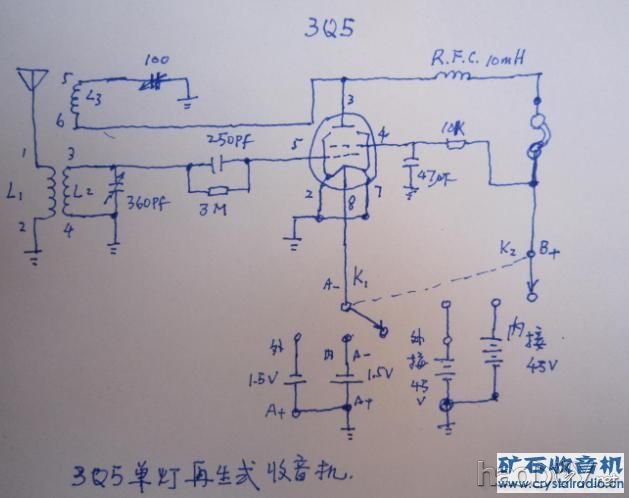

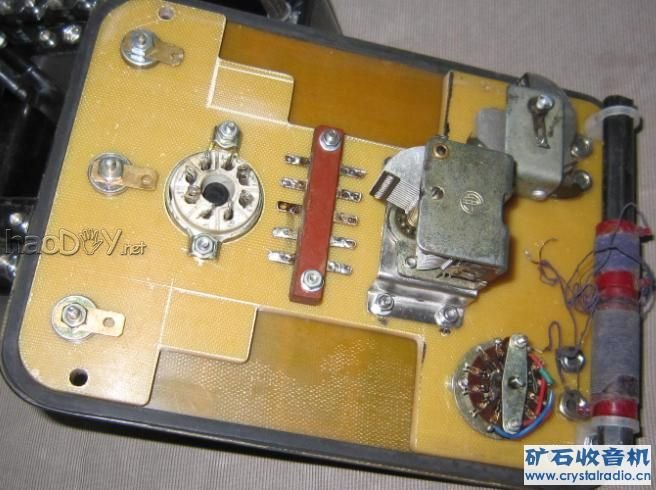

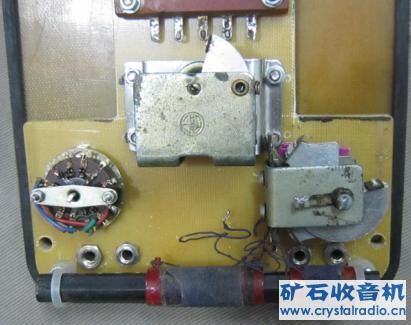

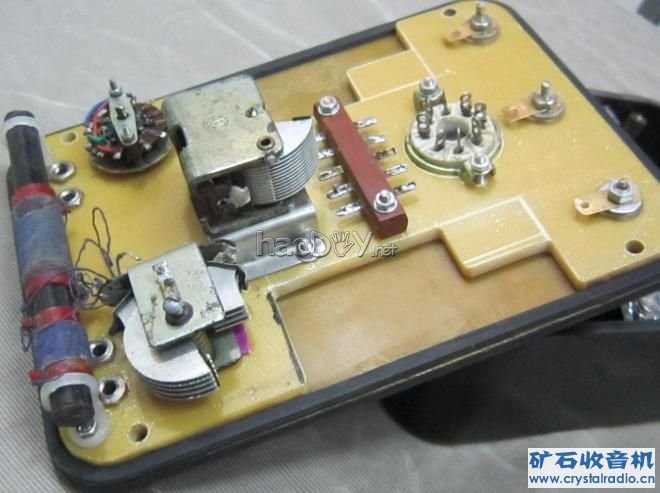

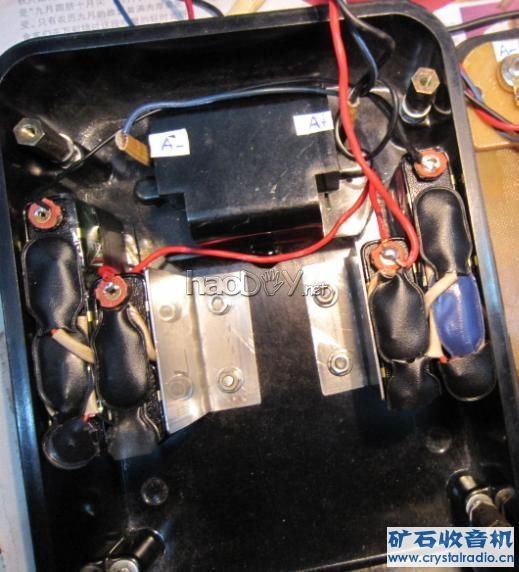

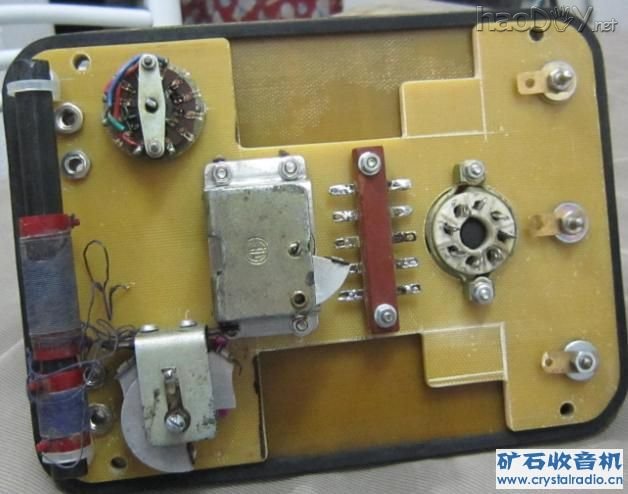

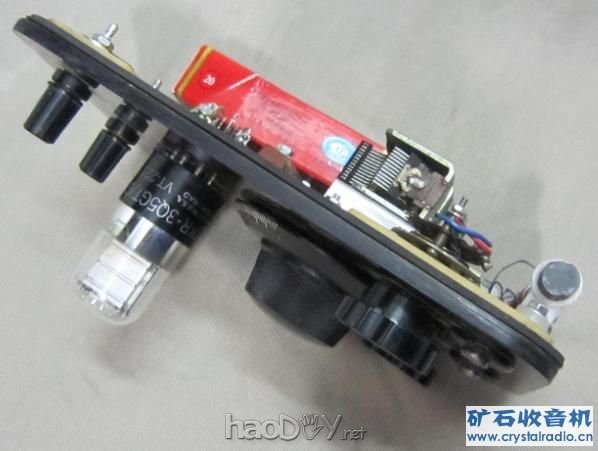

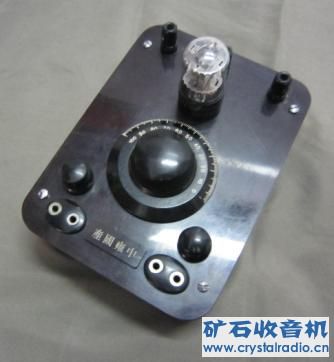

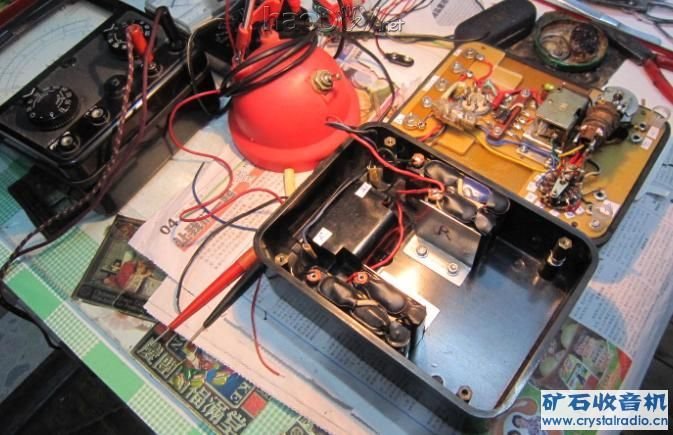

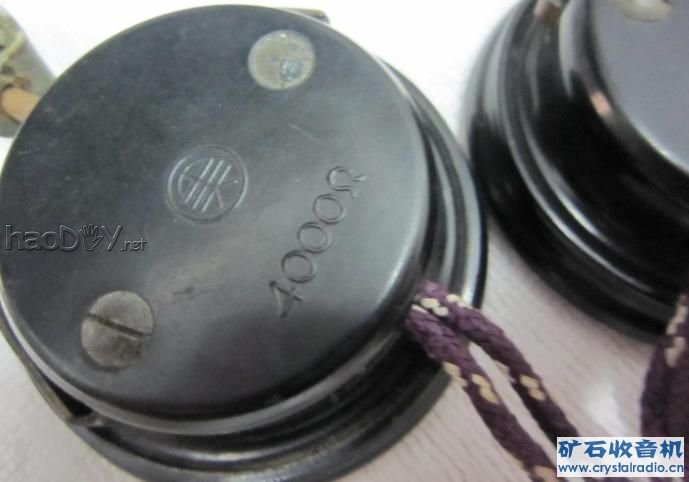

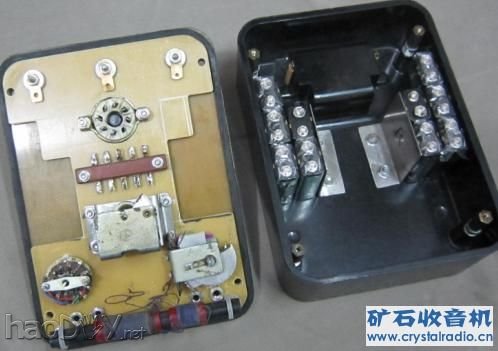

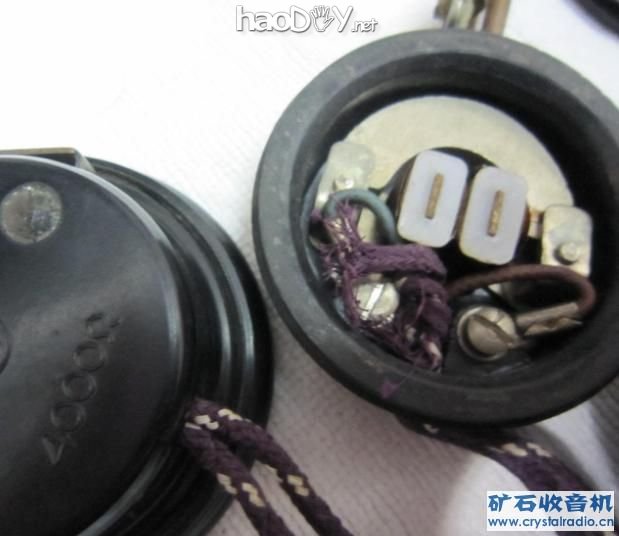

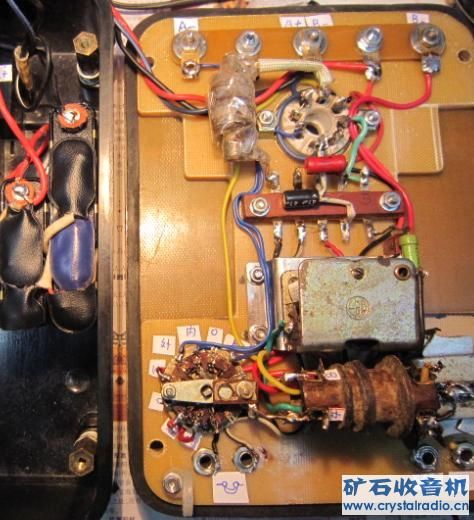

仔细的阅读并观看了矿坛元老昔日重来先生的《仿中雍101真空管单灯再生式收音机》一文，以及制作机器时的 那些美丽图片，真叫人佩服之极。其文中有这样一段《........但是3Q5那响亮的声音也着实令人非常惬意，听着 很舒服，那响亮的声音如果用一只灵敏的舌簧扬声器，本地电台一定是可以放出声音来的，心思以后要寻找机会专 为3Q5量身打造一部机器以证其名。 为此，我决心要将这一美妙的思想变成现实，并且也能园我童年时代的一个梦想——将《少年无线电》中有诱惑 力的介绍都尝试一遍。适日3Q5之举也正中昔日重来先生与我的下怀 有这一想法便着手整理出一批零件首先按照《少年无线电》的线路和意想中的要求制作了用1.5V的稳压电源作为 点燃灯丝，用输出DC90V的整流电源作B电的3Q5单灯再生式收音机，前些时候曾有一贴发在本坛电子管技术版块，觉 得效果尚可，就着手开始仿元老昔日重来先生的作品了，正好手头有一只仪表的胶木外壳大小也尚适宜基本上与昔日 重来先生的零件排列相同。 根据自身情况有以下变动 1.原来准备用磁棒线圈可是机壳正好有一个放置336线圈的空挡，所以就选用336线圈，以便再生的调节。 2.用电的选择机壳腔内有十只9V的空位，这样用90V电可以了，2组45V并联也可以了，考虑B电的使用时间，决定用45V B电，A电在壳子底部也有一个2号电的空位。 3.机壳上部的3只接线柱与2*3的波段开关配合正好作为外接电，机内电相切换的外接电的接线柱。 经过漫长时间的工作，终于在11月初完成，了用一根2M长的拖线作为天线，不用地线在上海地区接收中央电台和 上海所有的调幅广播电台的广播，大信号的几个电台，声音震耳，接上地线强台更强，反而把小台压下去了，使用 亚美4000欧姆头戴耳机接上地线时真是震耳欲聋无法头戴，使用东方750 欧姆的耳机效果相同但因负载有所变化而 需略调再生。 自做了一只3Q5转2P2的接座，使用2P2进行比较效果略差，可能在B电降低到20V以下时希望可以发挥2P2的低压工作 特点，整机的B电电流只有4mA灯丝电流是70mA曾记得已有一部用1A5制作的小机器所有我已落后于人 引用前辈之言：调试再生式收音机是一种技巧，甚至可以说是艺术，......,当播音声出现，这个洪亮，清晰的声音， 将会将你在矿石收音机里第一次听到播音的兴奋情绪，在心中再一次涌现出来#p#分页标题#e# 前辈说的多好啊！只有亲身经历过的爱好者，才会有这种极其亲切的感觉！ 望众多的爱好者能共享此乐
