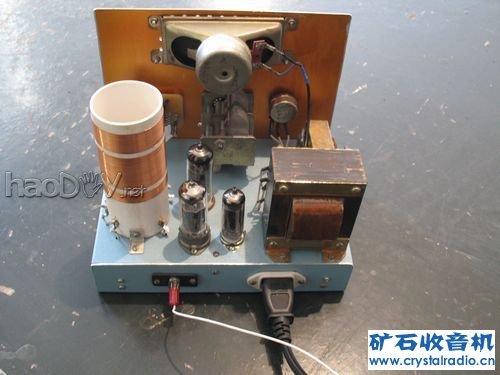

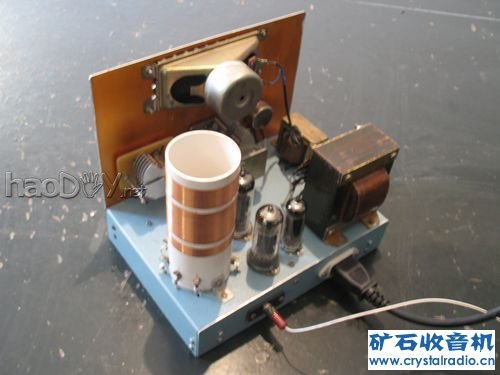

自制面板，还没有标刻度

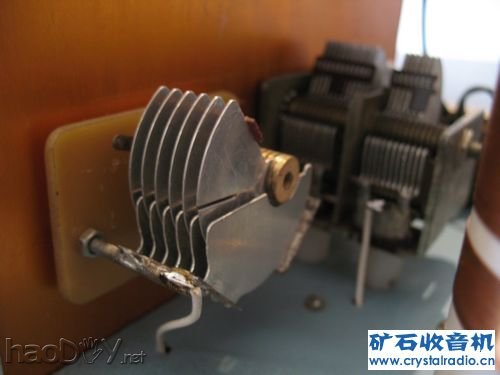

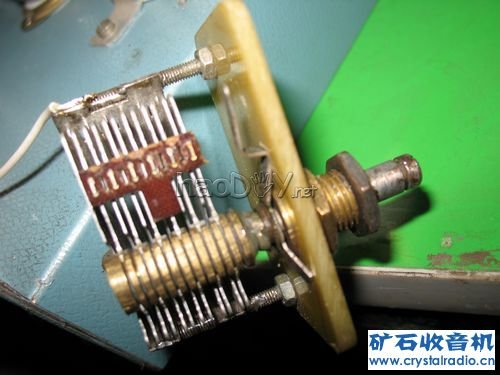

改制的再生可变电容



#p#分页标题#e#

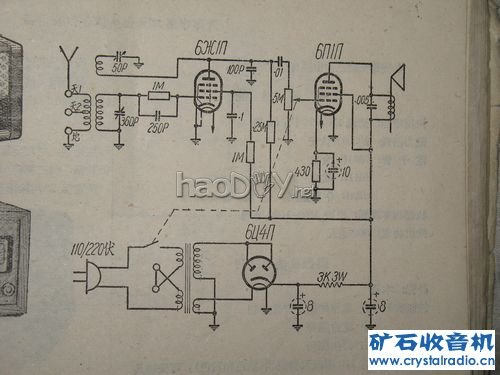

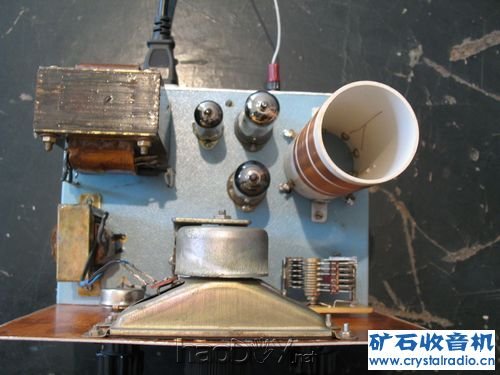

因为找不到6J1我就用6P1代替了

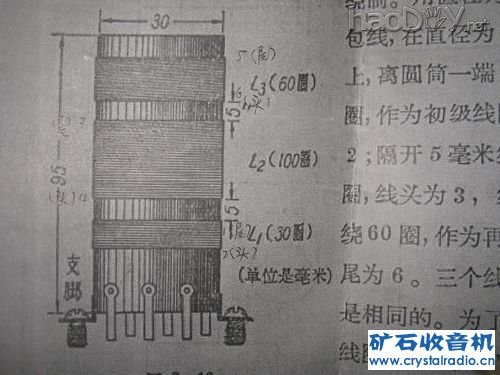

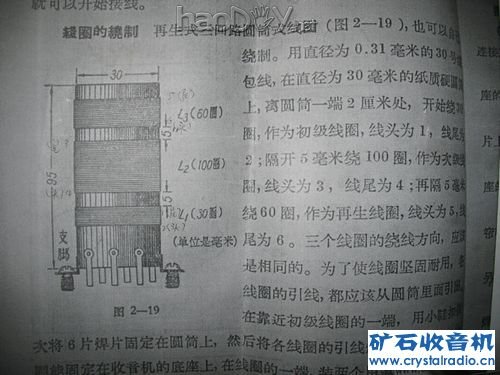

线圈的制作图

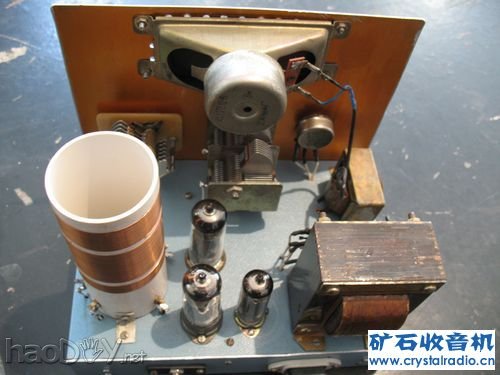

详细的图片

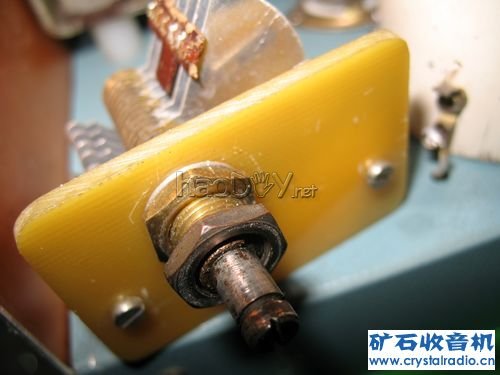

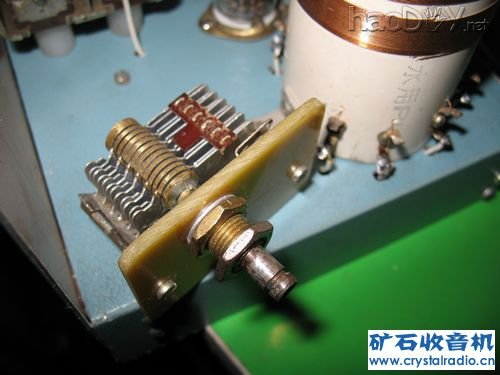

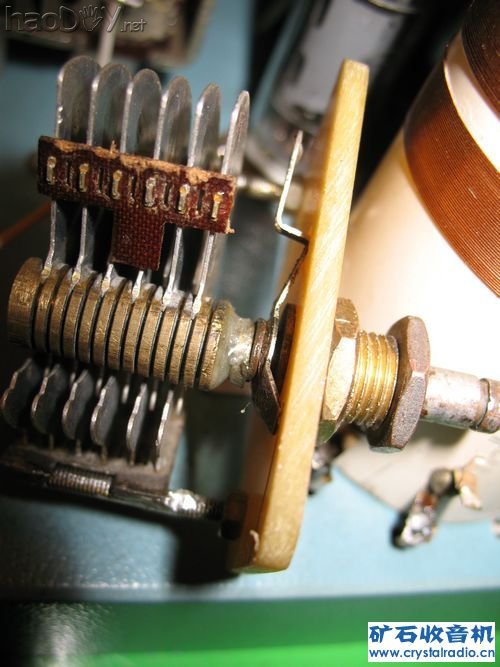

再生可变电容的改制很简单
一、将双联空气电容拆开，用钢锯把两组动片锯开。
二、把锯开的轴面用砂纸打磨平整，用钻在轴中心点打孔锥丝。
三、用什锦锉将动片及定片的铆接点搓平，用尖嘴钳子间隔一片拔下一片然后修正留下部分。
四、找个旧电位器拆开，主要利用电位器的轴，在轴的末端用板牙攻丝与改造好的动片连接。
五、在绝缘板上找好位置打孔，将改好的动片和定片固定。
六、固定定片的螺丝要长点，根据定片的位置选择定片的位置然后焊接好。#p#分页标题#e#
这样改造后，一个双联就可以改成两个单联，在制作收音机的过程中零件都是废旧设备上拆下的


需要解决的就是轴的链接，很简单，买一个小板牙，小丝锥OK了
