T7：10*10*20中周40/8圈，线径0.23
T8：双孔磁环7/14（中间抽头）
T9：老式晶体管收音机输入变压器（参数不详）
L1，L2暂没用
L3，L4：10*10中周骨架60圈。线径0.1

OK，已经发的就不从新编辑了，补充一些内容。

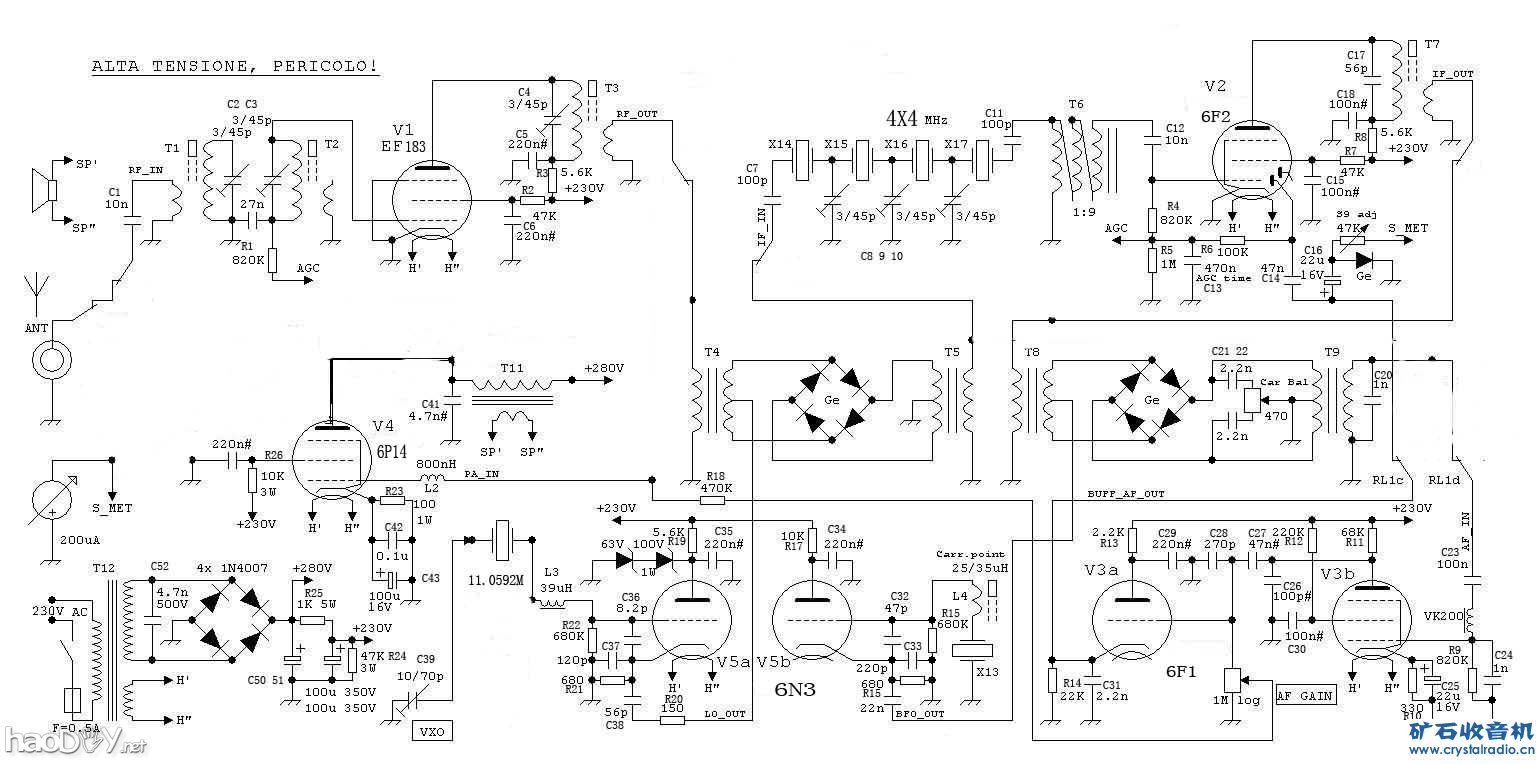

先发个电路图。
简略说明一下：本机需求外接天线。最好是谐振的全尺寸天线。
从天线感应的高频信号，经T1、T2和配谐电容组成的选频滤波电路，（作用是滤除临频的广播搅扰信号）进入EF183栅级停止高频缩小。缩小的高频信号和1/2的6N3组成的本机振荡器输出信号混频，发生和，差及两个输入频率相反的频率。但本级后端为四只4M晶体组成的切比雪夫带通滤波器，带宽只要2-3KHZ，所以将差频（11.059-7）以外的部分干净的滤除。经过T6阻抗变换输入中放管6F2停止中频缩小。因在调整进程中发现增益不够，所以AGC部分电路断开没加。进一步缩小的信号与1/2的6N3组成的拍频振荡器发生的信号混合（T8）后经过环形检波器检出音频信号经过6F1和6P14组成的低放单元缩小推进扬声器

踊跃照应轻风板主召唤，继续帖图：

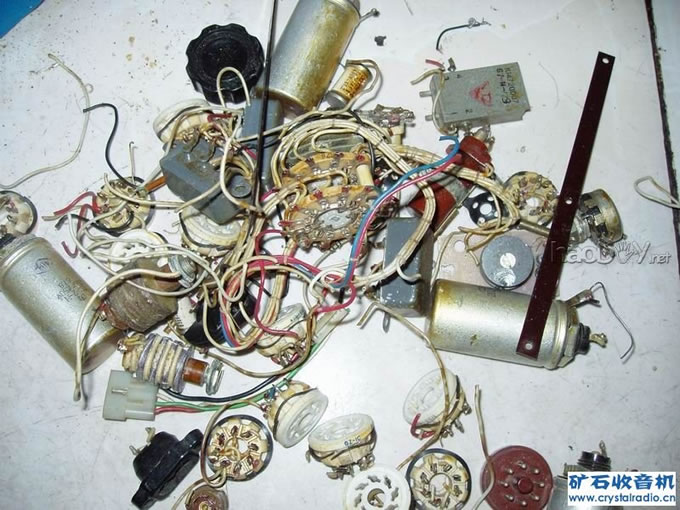

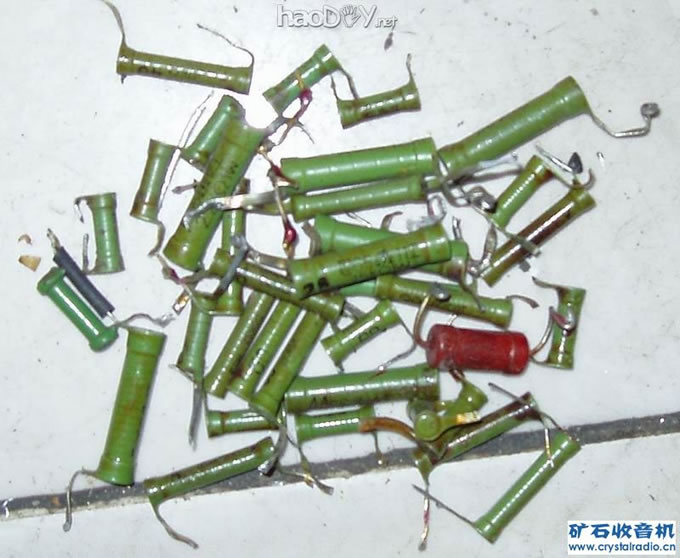

机器所用元件八成都是拆机。

电子管单边带四十米业余频段接收机附视频


电子管单边带四十米业余频段接收机附视频


电子管单边带四十米业余频段接收机附视频


电子管单边带四十米业余频段接收机附视频

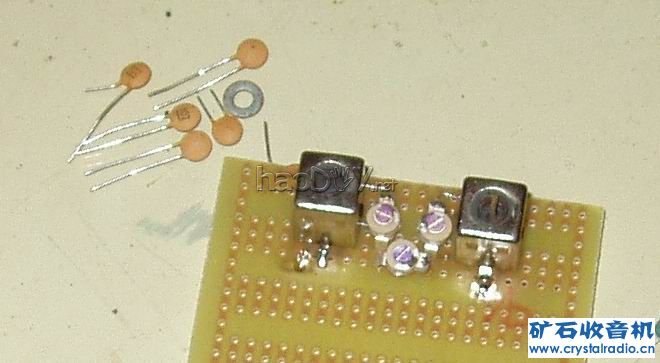

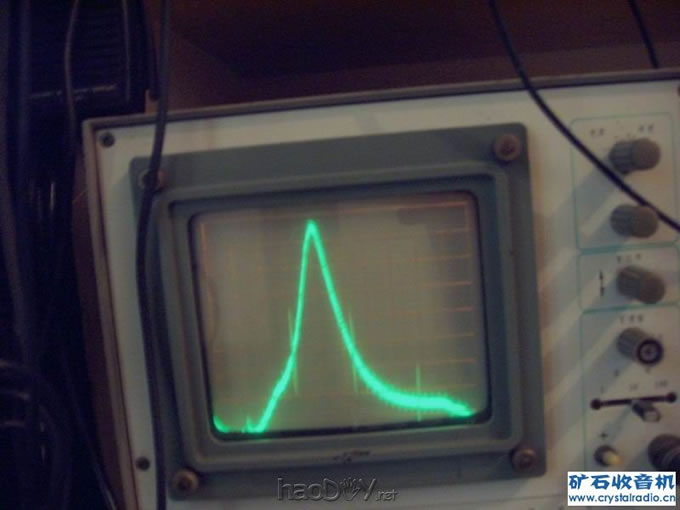

边带滤波器所用晶体要通过严厉筛选
