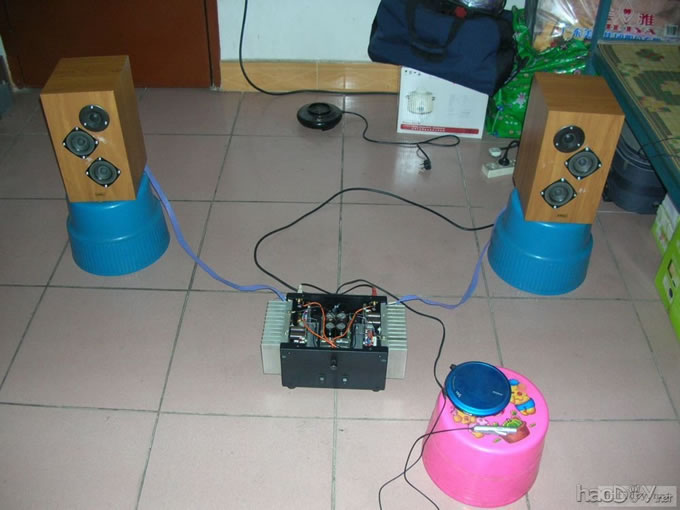

我的第一台有壳的、双声道的、全分立的、全场效应管的甲类单端（ＳＲＰＰ输出算不算单端？）功放做好啦！ 还有刚定做好的一对ＭＩＮＩ箱。初哥出更，请大家多多包涵，呵呵．．． 图片：

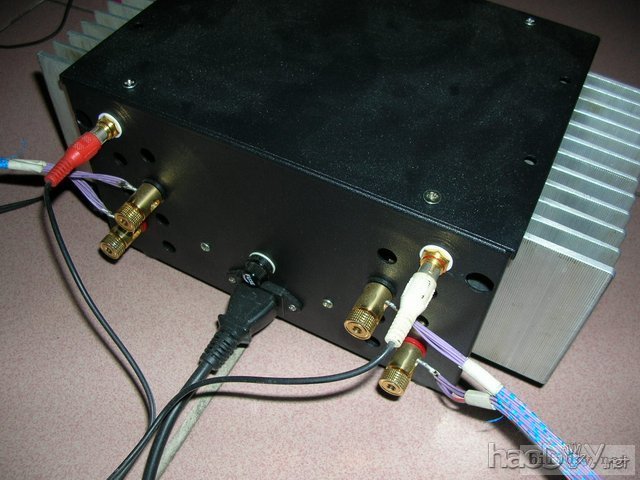

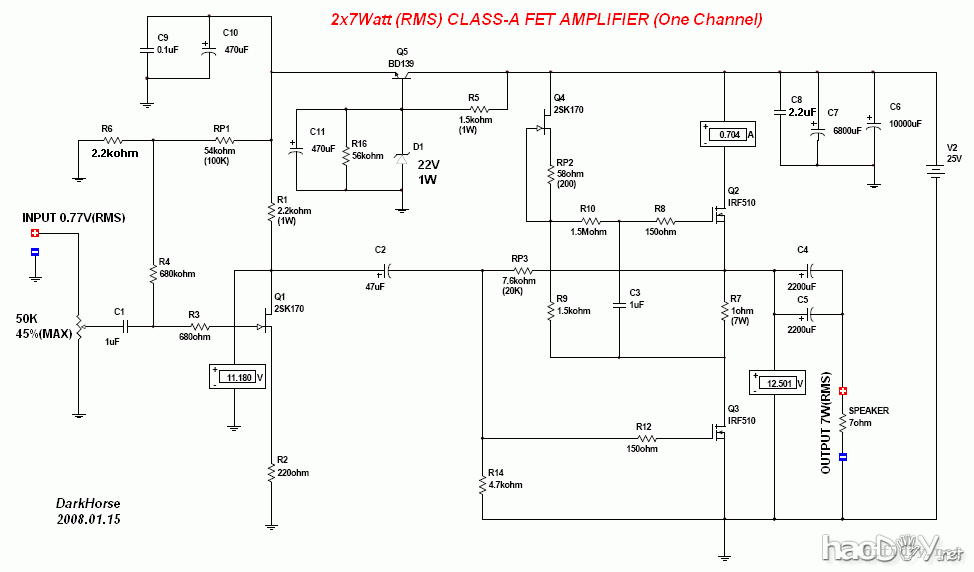

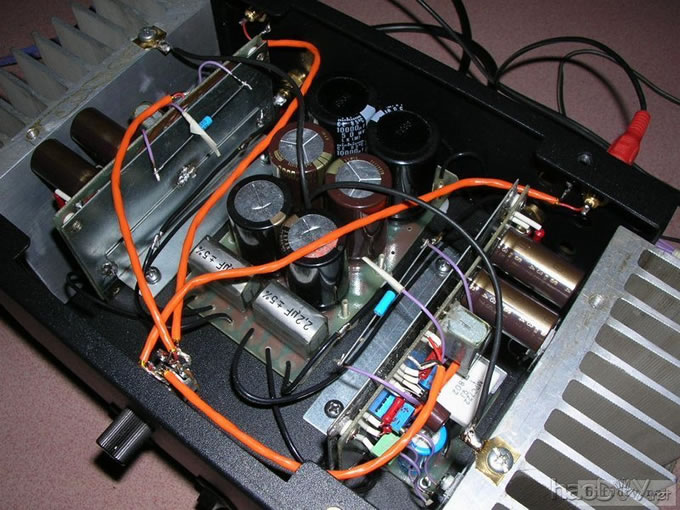

机内焊线，包括音频线都是铁拂龙镀银线，机外的喇叭线是１４股的镀银线，分开７＋７股作正输出和地回路．． 环牛是１６０ＶＡ的恒达牛（９８出产）ＡＣ１８Ｖ＋１８Ｖ，我把它藏在有铁盒里面啦（滤波电容组的下面）．．． 好的，没问题，贴上解你的馋吧，仅供参考哦！！！ 电路图：  声音啊，马虎啦，无大环路负反馈（不是不想加，是加了声场就窄了，高频，人声也都不好啦．．．哈哈），高频很不错，细节交代的很清楚，中频不是太甜，少了些感情，低频可以说是弱了点，但配合我的箱子都比较有气势，不像７Ｗ功率发出的．．． 就是说功放和箱子的搭配也很重要．高灵敏度还要低失真．．．小功率也能出好效果．．． 而不是单单做功放或音箱．．．除非你有一样已经确认是很好听，那你才觅另一样来匹配前者． 以上不是说我的ＤＤ好，不满的方面还是很多，低频的力度啊等等．．． 总的来说它们给我感觉还是比较满意的．．．起码有＂鸡＂可以听啦，哈哈，这是我最欣慰的！ ＳＲＰＰ输出都是基本是这样的，低频弱了些，但因为没有加大环路负反馈，所以泛音很丰富，高频的相位比较准确，听感及细节表现力比加大环路负反馈更胜一筹．虽是甲类，但拔掉机外的信号线（垃圾线，屏蔽不好），音量调到最大，本底噪音还是低不可闻．．． 之前我设计的自倒相１０Ｗ甲类的ＯＣＬ版，用了小日本的Ｋ１０５６代替ＩＲＦ５１０，声音马上得到了提升，很甜美，很性感！所以我做这台机唯一的失误就是没有将Ｋ１０５６或Ｋ１３３作为输出管，后来焊好了，也懒的拆换了．．． 也就是说用ＯＣＬ输出，并用Ｋ１０５６作为输出管可以改善音质！ 我今晚跑去一位烧友家,拿这台机跟他的两台成品合并机(一台山水,一台安桥)比擂台... PHILIPS的CD,搭配一对6寸的小书架箱... 结果除了低频力度外...在解释力,结像力,场感,人声,耐听度等都完胜他的两台机... 7W的功率可以比较好地还原现实的声音,让这位烧友赞不绝口... 还说我和他合份搞的6P14单端可能还出不了这样的效果...昏! 缺点还是有嘀: 高频处人齿声比较刺耳...低频力度不足(播放交响乐时)... 我是说齿音稍重点(相对而言)...低音的冲击力度不是很足... 但人声清晰,很通透,低音很蓬松...泛音更是出色... 而且无大环路负反馈,慢悠悠的,这样的表现已经很耐听啦... (责任编辑：admin) |
