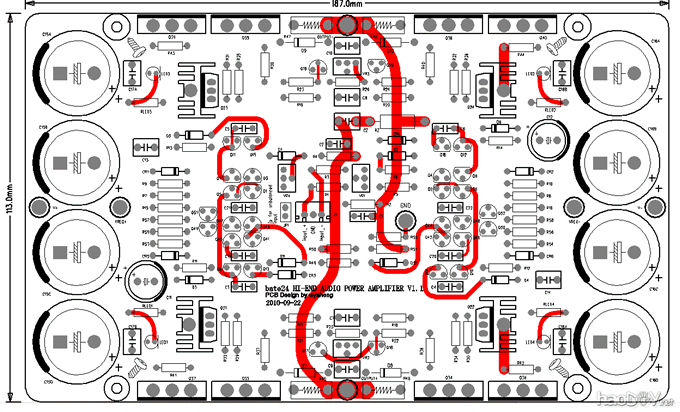

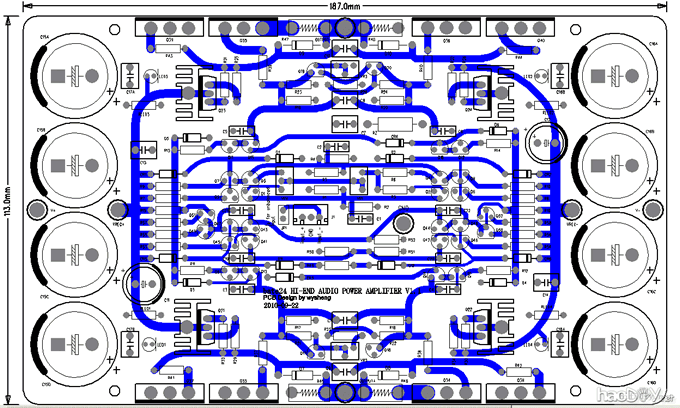

首先是用orcad把beta24原理图绘制出来,在接下来PCB layout等...PCB为187*113*1.6MM四层板!顶层和底层为信号布线层,中间两层为信号地和正负电源层!下面为PCB设计资料图!

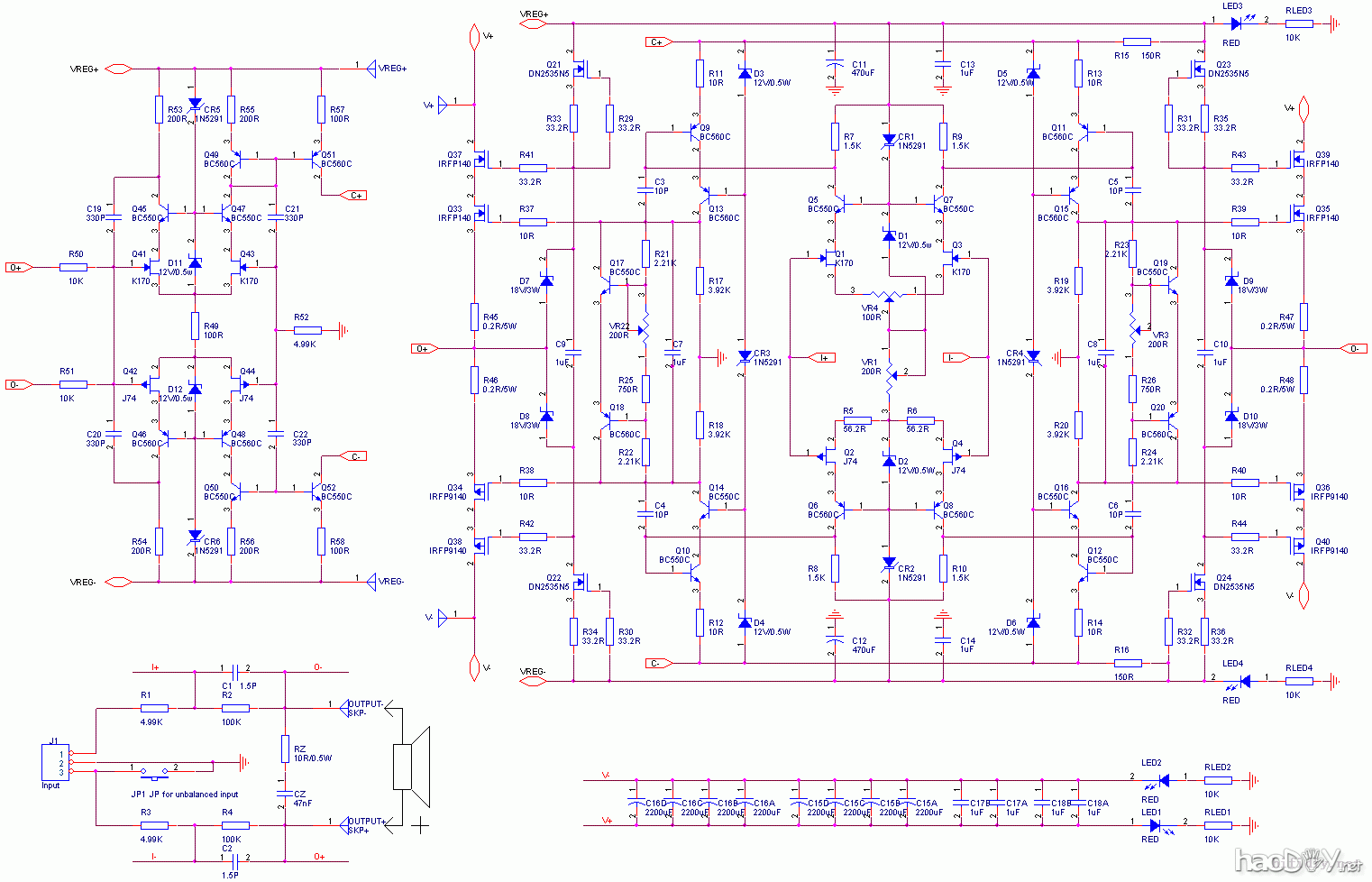

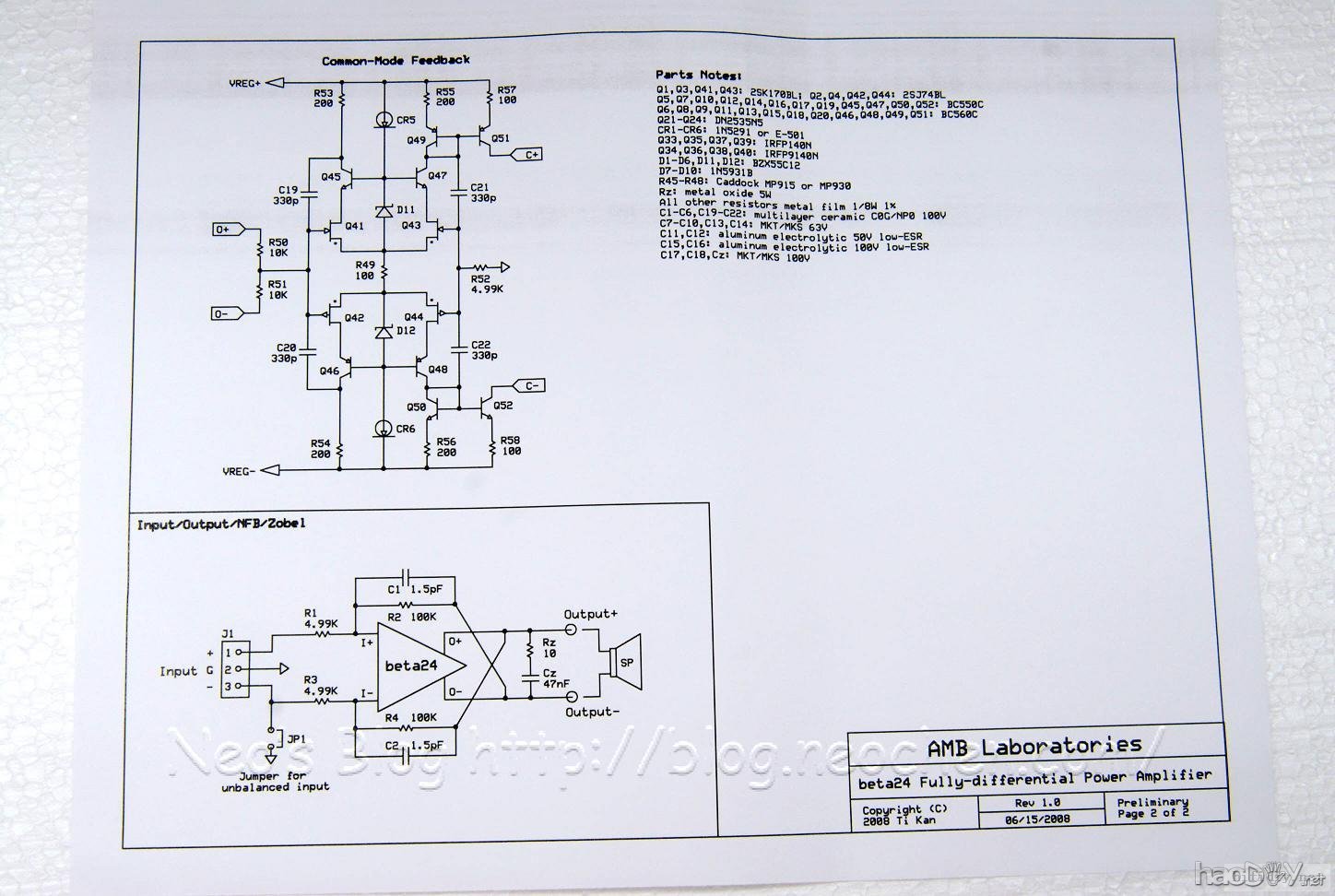

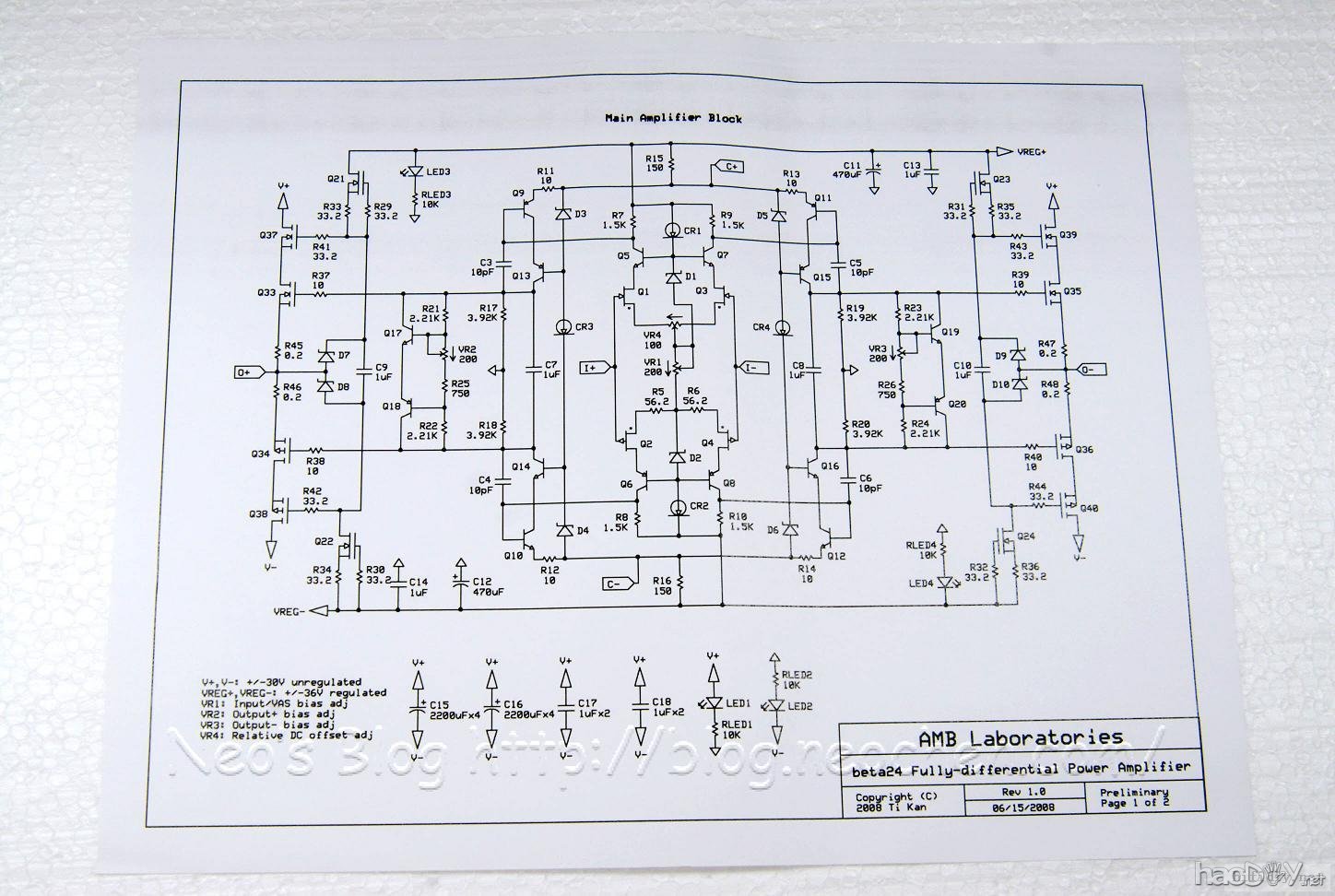

B24线路原理图:
![开始打造beta24全平衡功放](/uploads/allimg/120930/0939124421-0.gif)
![开始打造beta24全平衡功放](/uploads/allimg/120930/093912L94-1.gif)
![开始打造beta24全平衡功放](/uploads/allimg/120930/0939126430-2.gif)
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524B428-1.jpg)
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524CG4-2.jpg)

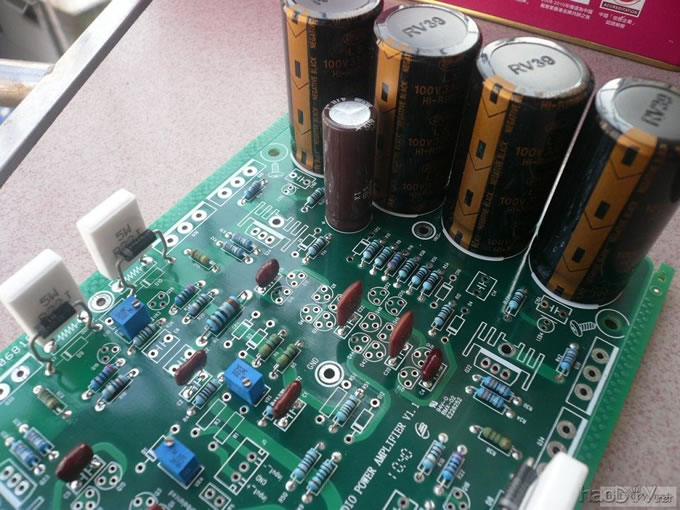

Beta24主功率放大板,还未完成!
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524C244-3.jpg)

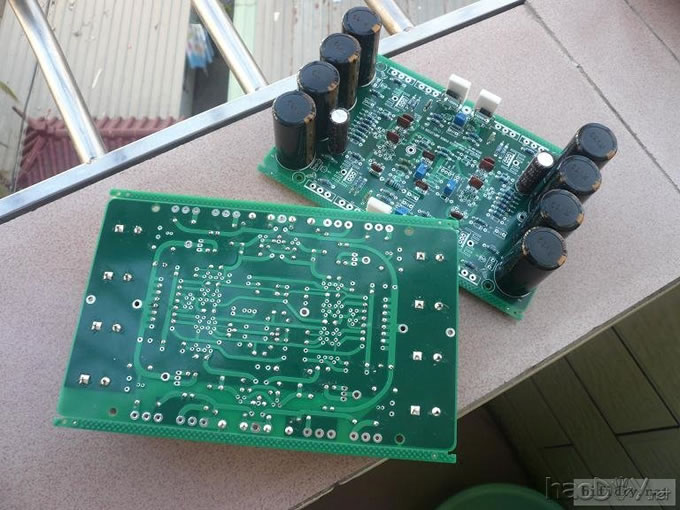

PCB自己设计的!四层板!
![开始打造beta24全平衡功放](/uploads/allimg/120926/2052464137-4.jpg)
装机材料!

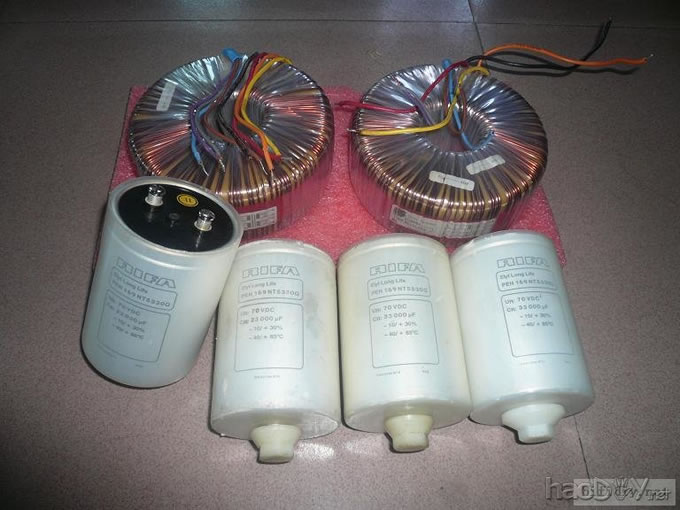

RS牛,rifa电容
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524C211-5.jpg)
这电容可是花了高价钱,好不容易弄到的! PCB是自己设计的,跟原版的布局几乎一样!

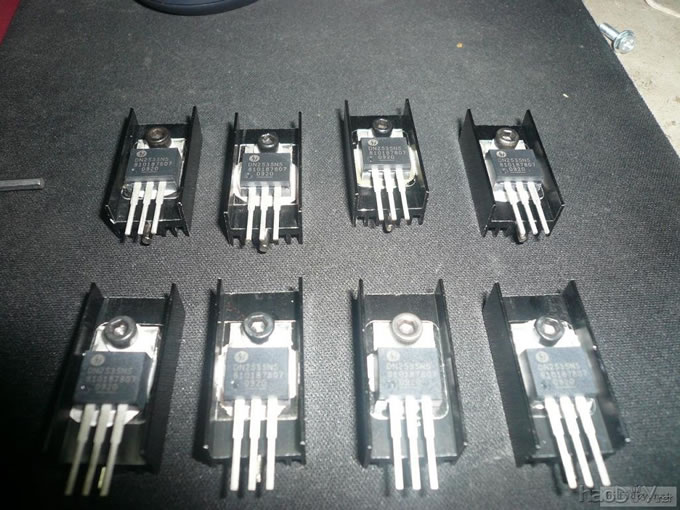

国外定过来的主板用的MOSFET管!
![开始打造beta24全平衡功放](/uploads/allimg/120926/2052461093-6.jpg)

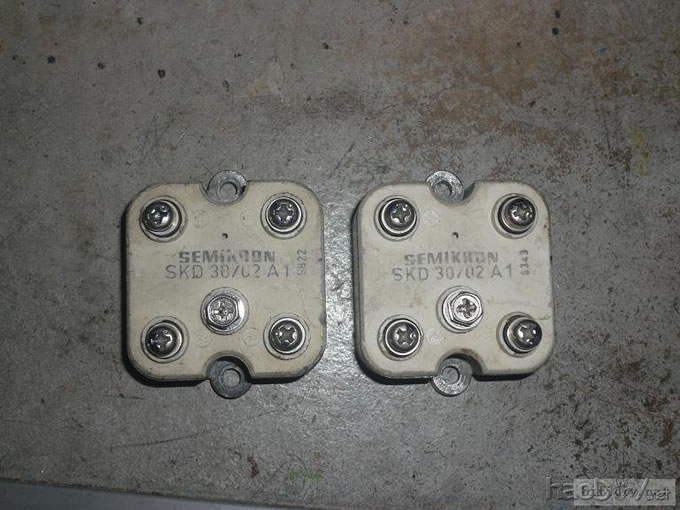

极品德国西门康桥堆(30A/200V) 拆机的都65元一只啊!
![开始打造beta24全平衡功放](/uploads/allimg/120926/2052462519-7.jpg)

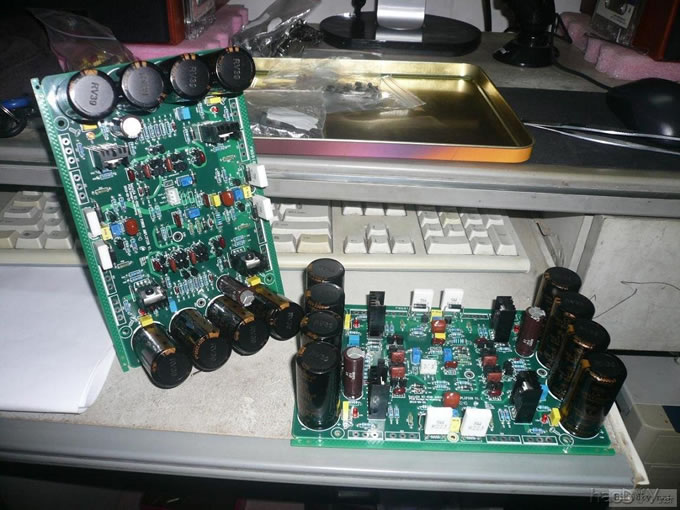

beta24 板子快要焊完了!等机箱这几天到就可组装调试了!呵呵!
![开始打造beta24全平衡功放](/uploads/allimg/120926/2052463201-8.jpg)
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524A517-9.jpg)

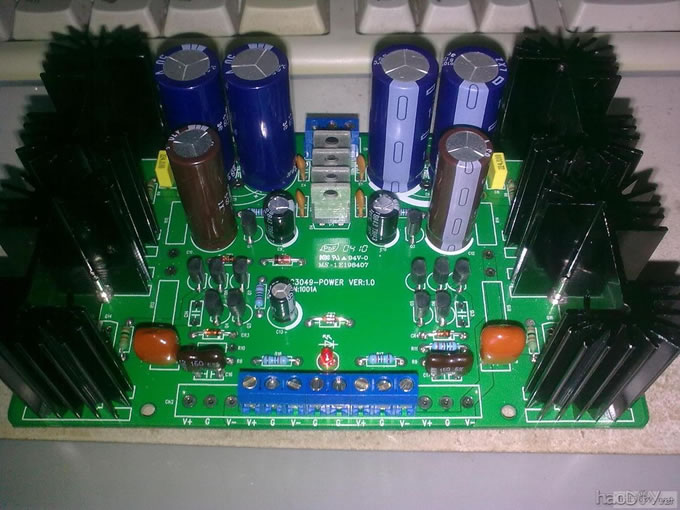

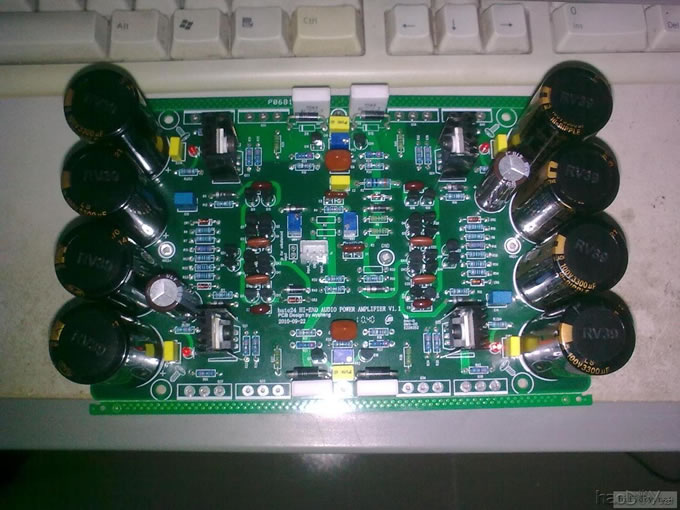

基本焊接完成的B24主板
![开始打造beta24全平衡功放](/uploads/allimg/120926/2052462E3-10.jpg)
机箱终于到了,这周开始组装,调试...

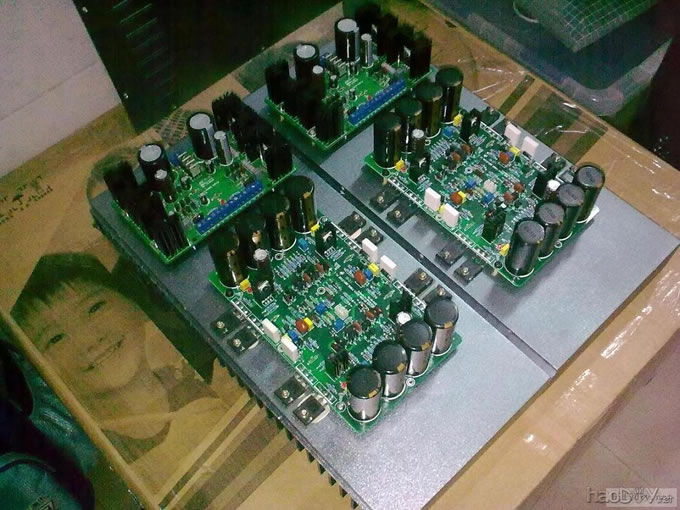

![开始打造beta24全平衡功放](/uploads/allimg/120926/20524CY0-11.jpg)

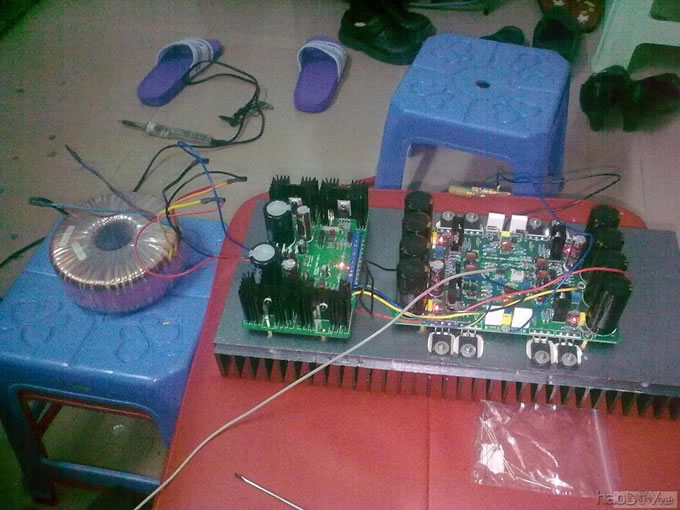

今晚终于让B24出声了!调试成功!后面陆续上组装图!

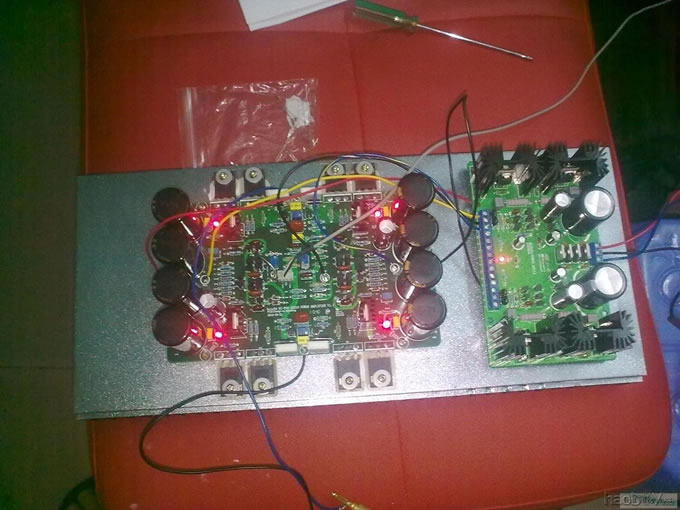

上调试图
![开始打造beta24全平衡功放](/uploads/allimg/120926/2052464253-12.jpg)
![开始打造beta24全平衡功放](/uploads/allimg/120926/2052462S3-13.jpg)
我的B24开始组装了,内部布线还没弄好!估计本周能弄好!,先上部分图片!![开始打造beta24全平衡功放](/uploads/allimg/120926/2052461159-14.gif)

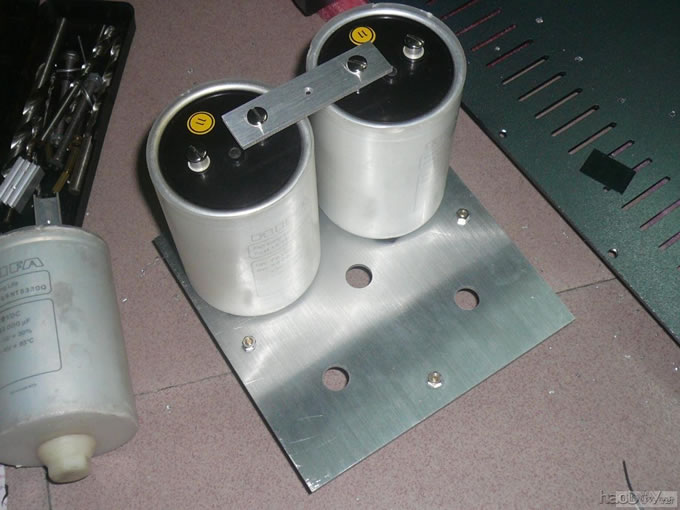

大水塘安装固定架
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524620G-15.jpg)

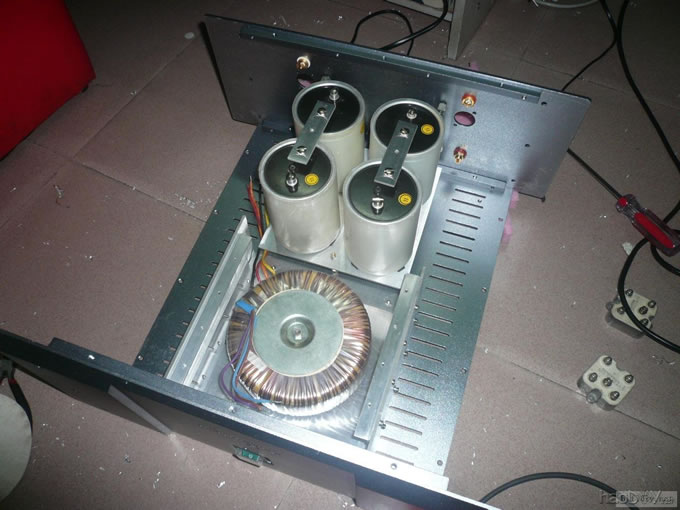

第一个牛安装固定
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524614A-16.jpg)
第一个牛,大水塘安装固定于机箱
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524C229-17.jpg)

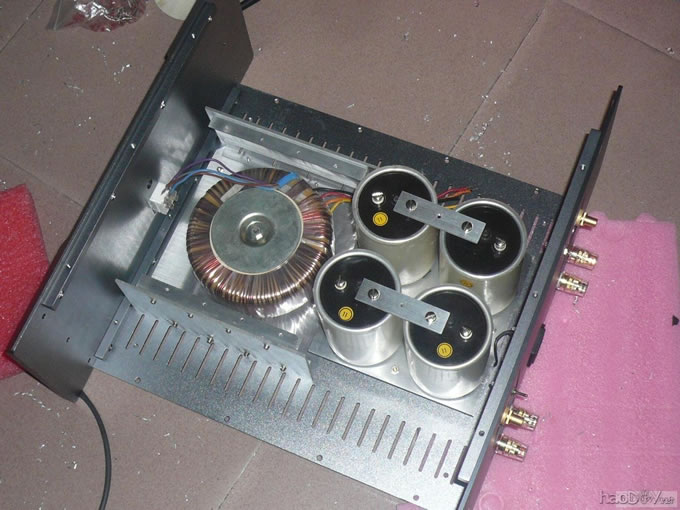

第二个牛安装固定于机箱
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524A923-18.jpg)

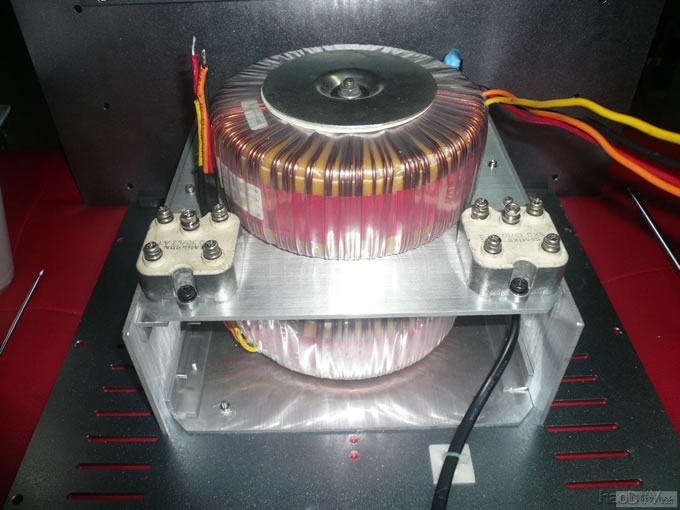

桥堆安装于变压器支撑架率板上
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524644D-19.jpg)

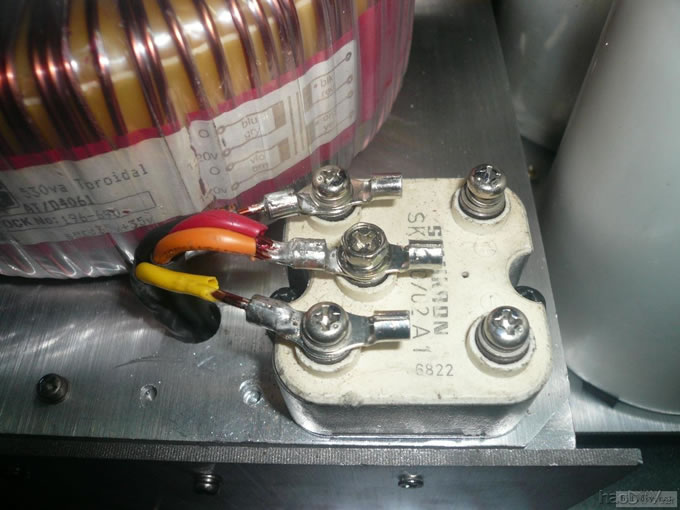

桥堆固定,安装好端子接于变压器次级输出线上.
![开始打造beta24全平衡功放](/uploads/allimg/120926/20524620U-20.jpg)

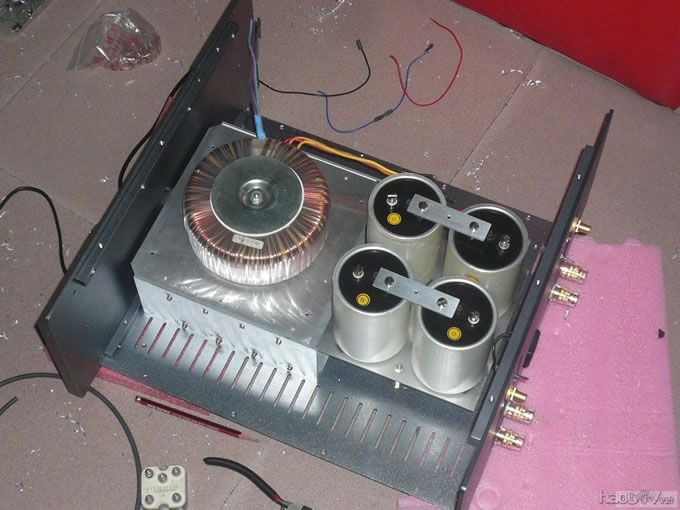

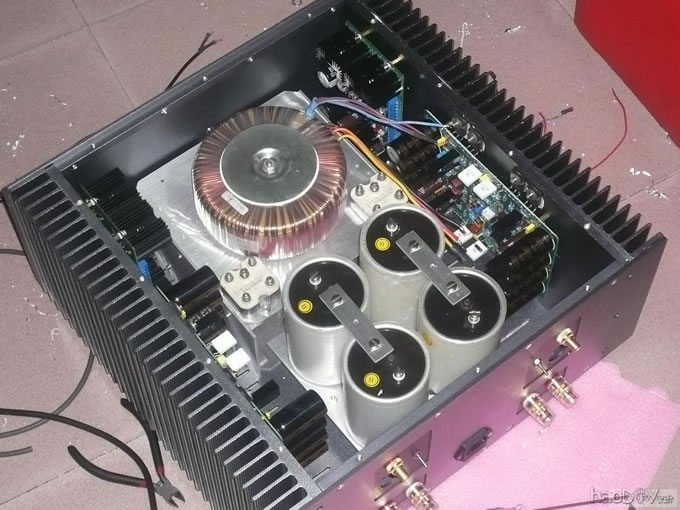

左右声道于机箱(图1)
![开始打造beta24全平衡功放](/uploads/allimg/120926/2052462961-21.jpg)

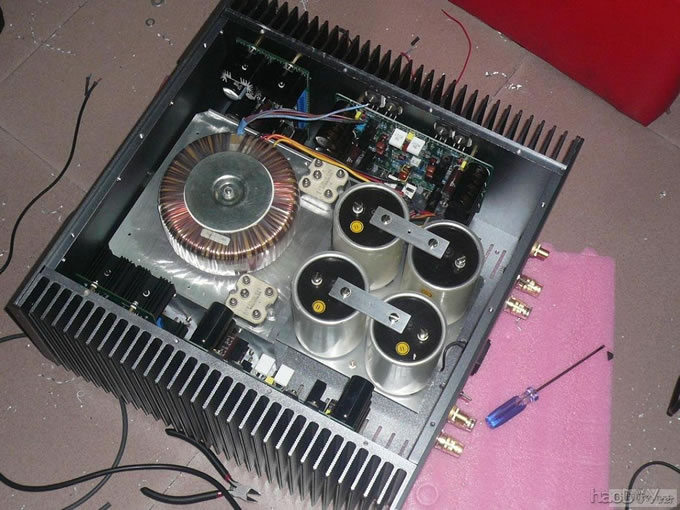

左右声道于机箱(图2)
