具有恒流源负载的场效应甲类功放 付视频

时间:2013-07-04 08:13来源:www.crystalradio.cn 作者:sjp 点击: 次

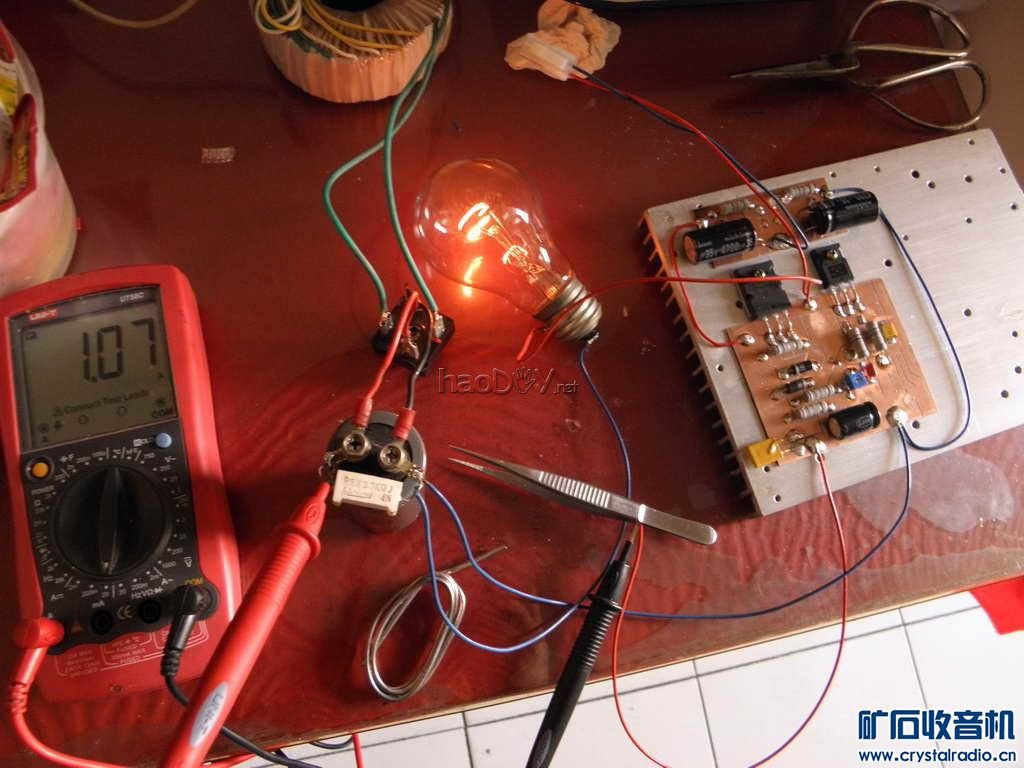

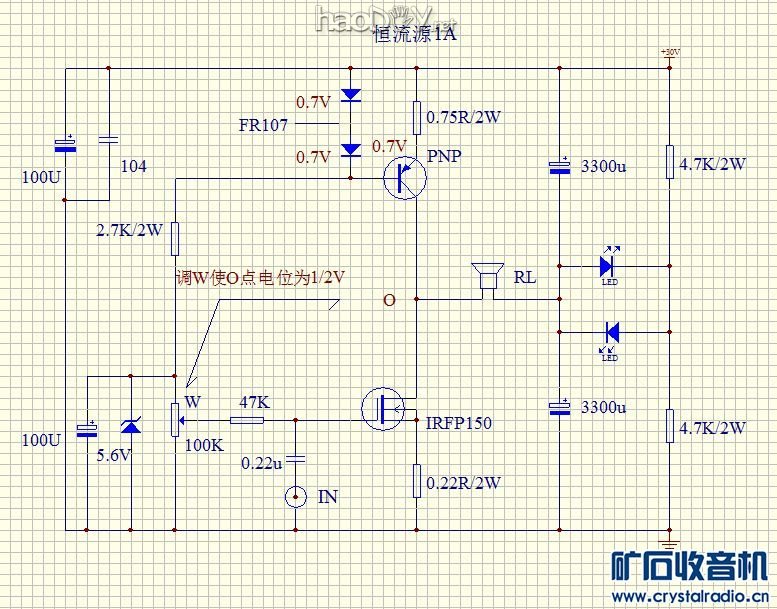

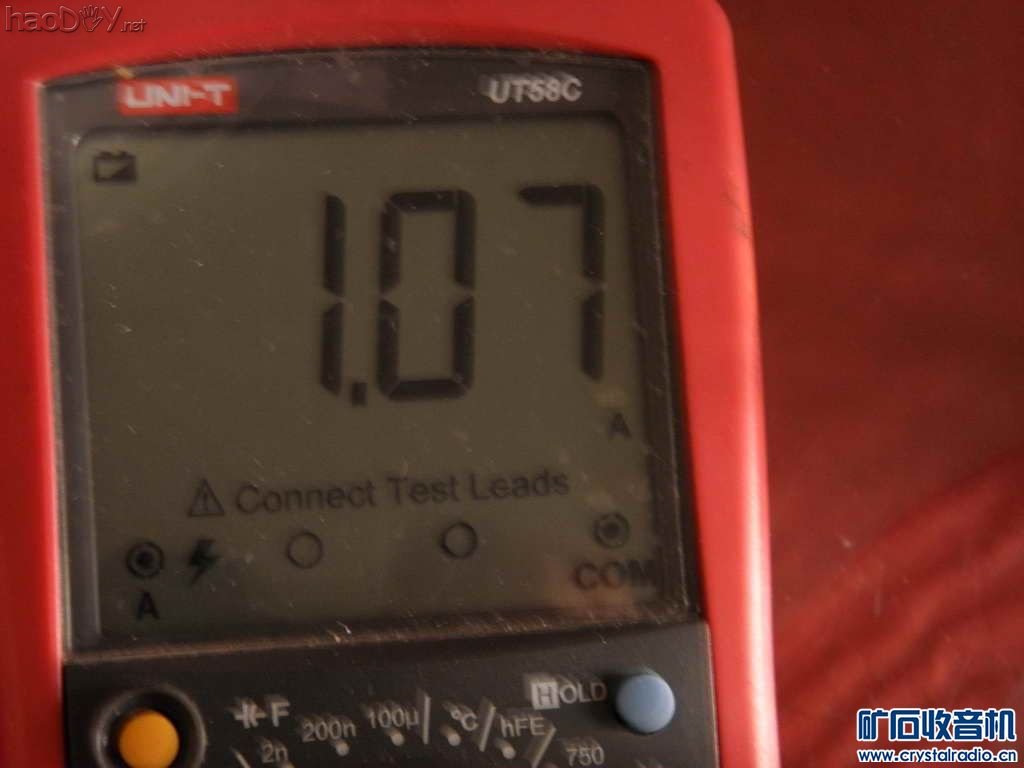

这是我的最新制作， 具有恒流源负载的场效应甲类功放，电路简洁，音色优美，效果类同1969。该机恒流电流为1A，电源电压30V，一路功耗30W。该机输出处设了二只反并联的LED，作用1、可以快速调整中点电压，2、平时使用时可以监视输出的中点电压是否偏高或偏低

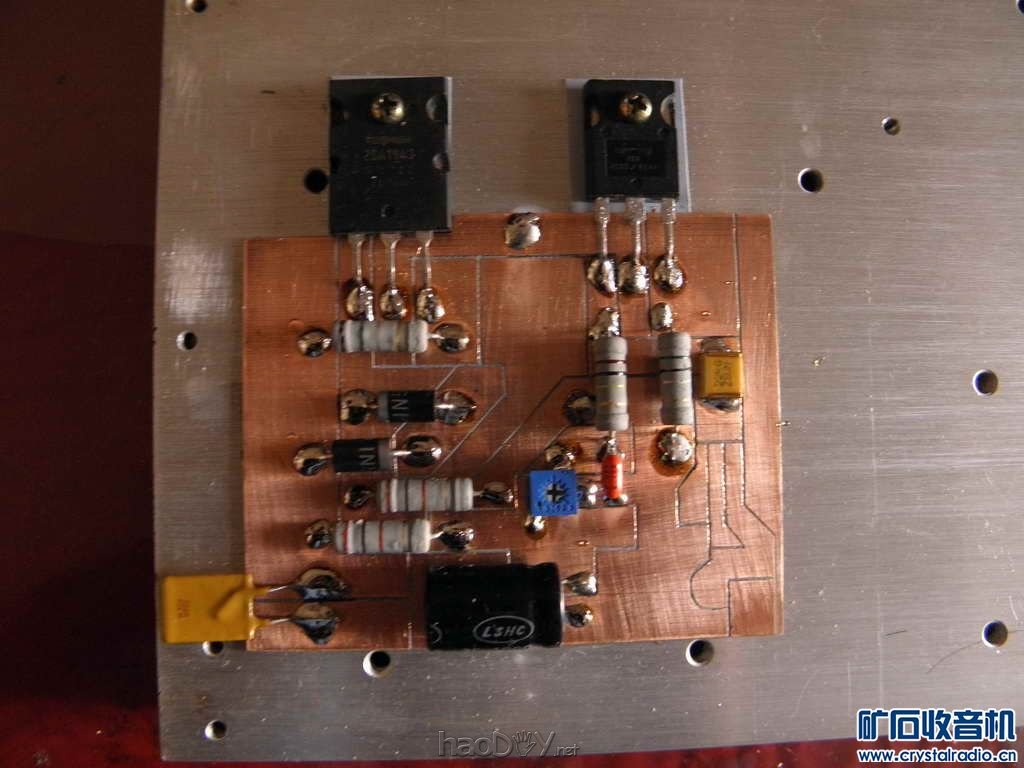

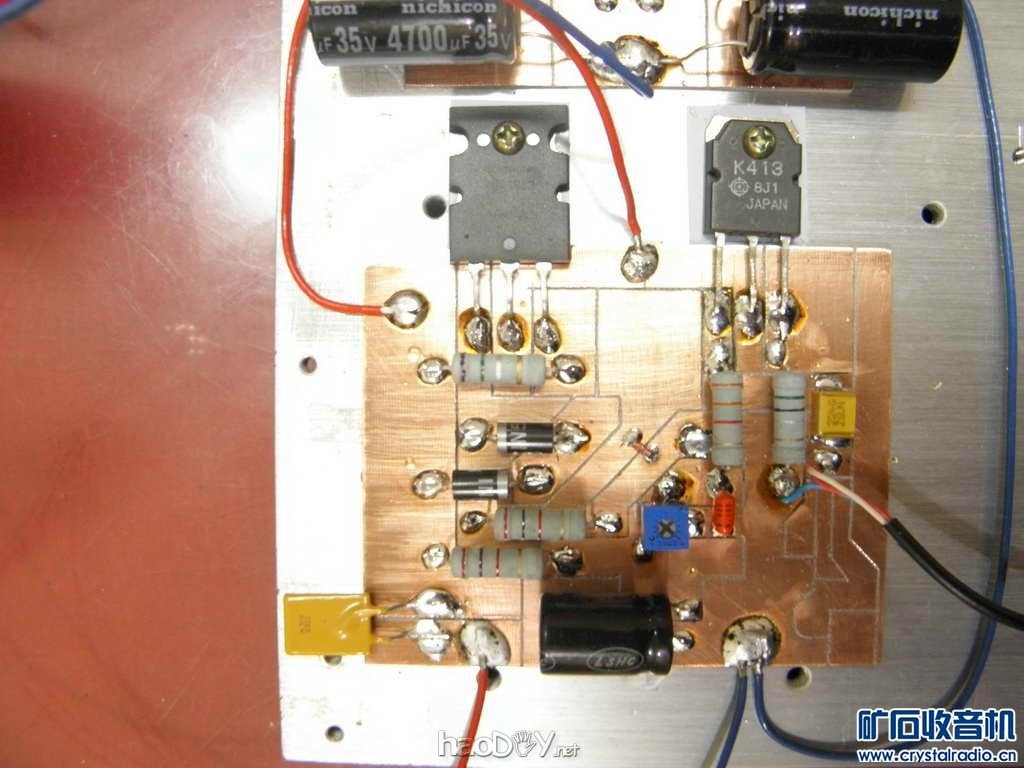

这是我的最新制作， 具有恒流源负载的场效应甲类功放，电路简洁，音色优美，效果类同1969。该机恒流电流为1A，电源电压30V，一路功耗30W。该机输出处设了二只反并联的LED，作用1、可以快速调整中点电压，2、平时使用时可以监视输出的中点电压是否偏高或偏低。该机可以使用的场效应管子很多，推荐IRFP150,2SK413等等。如觉的增益不够可以加一级小功率场效应管前级




具有恒流源负载的场效应甲类功放 付视频





具有恒流源负载的场效应甲类功放 付视频





具有恒流源负载的场效应甲类功放 付视频





具有恒流源负载的场效应甲类功放 付视频





具有恒流源负载的场效应甲类功放 付视频
