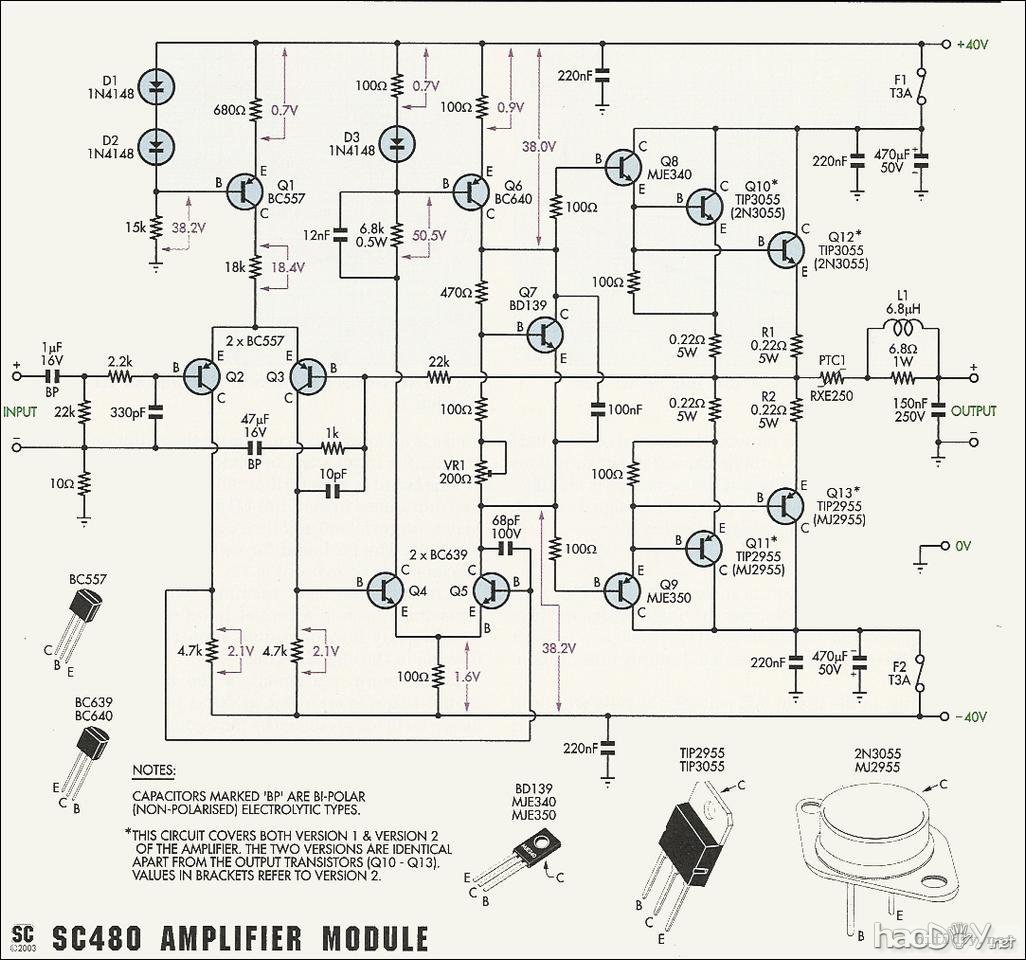

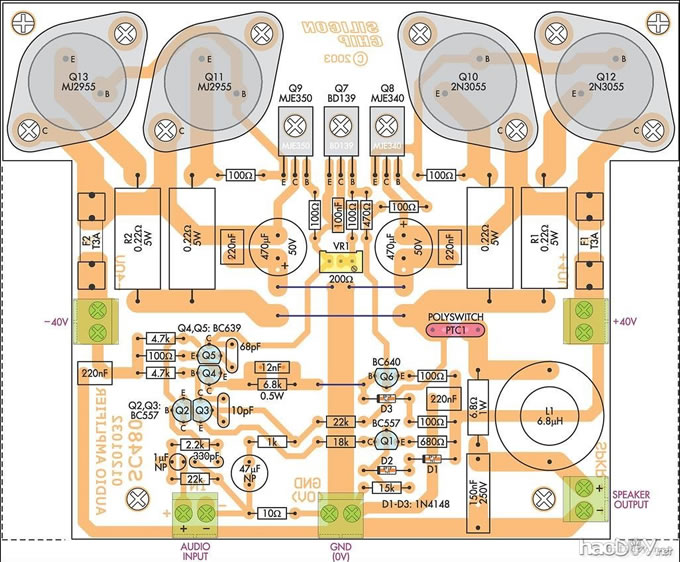

这个线路是从一个香港论坛上看到的，不过看线路应该还说的过去，发给大家。

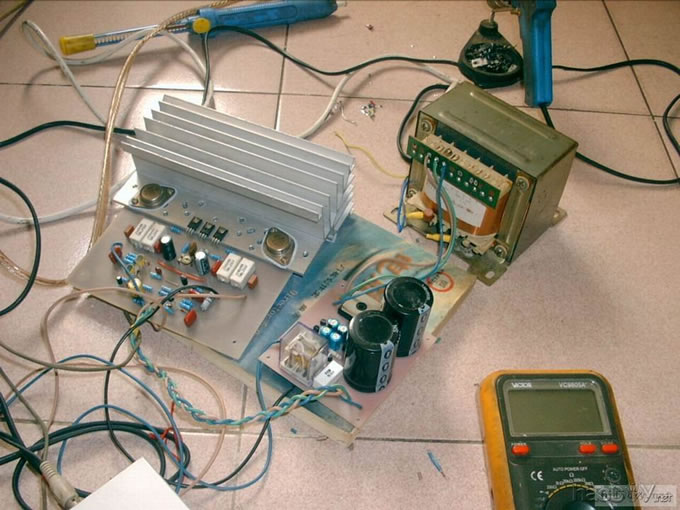

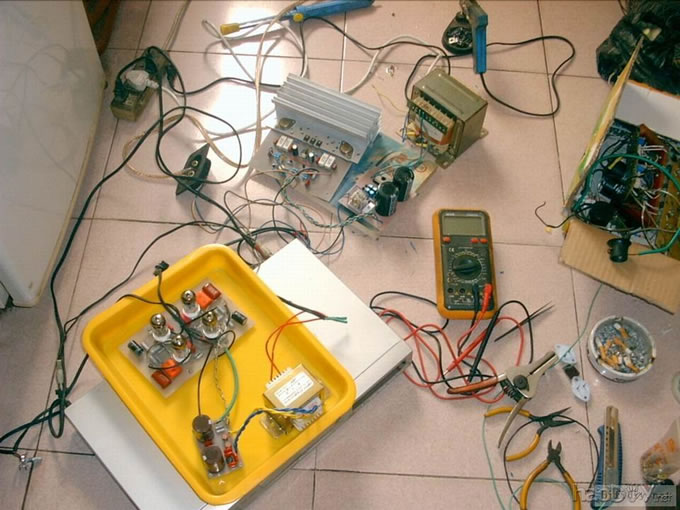

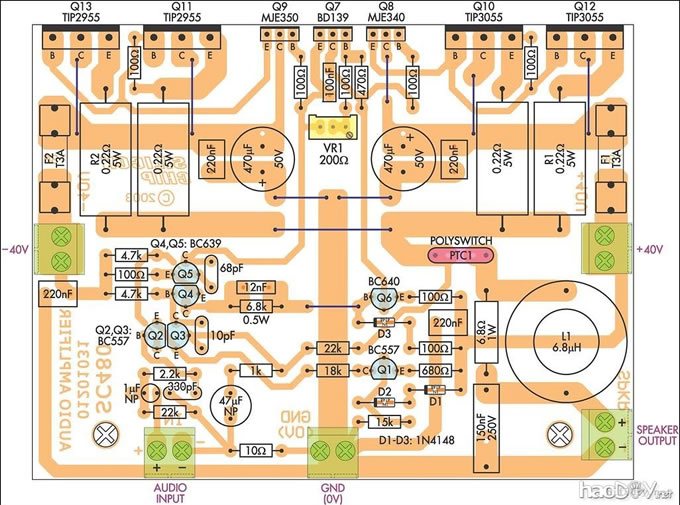

 以下是本人作者的试作   己开声,  只做一个声道,牛AC72V,3.8A带中心抽头方牛(实测38.5V*2),整流滤波10000u/60V*2后+-52.8V,上一对大管,中点电压约13mV无须调整,信噪比很高,(开放输入端,输入端未接线时开机,用先锋环绕箱,手拿着贴到耳朵与没开机时一样,可能我木耳 ,接上我自摸的胆前级后有很少的热噪声,接信号试音也觉得音色很不错(个人听感).问题 Q4,Q5,1815,Q6,1013比较热,可能与我上的电压太高有关吧,没敢长时间试,怕烟花,还得想办法解决这个问题 我用减小Q2,Q3 C极4K7改用2K2. 我已上+-52V了. 已解决Q6发热的问题(当然是不影响听感的前题下)现在Q6微热,Q4,Q5还较热,但没有原来那么热了,手在Q4,Q5上面可停留较长时间,感觉还是想松开手,供电+-52V,还待再研究. 配自摸的禾田茂氏胆前级,自我感觉音色不错. (责任编辑：admin) |
