自制LED手电制作电路

时间:2013-01-05 09:22来源:网络 作者:网络整理 点击: 次
免费提供各种电子制作文章、资料、图纸

 LED手电具有省电、耐用、亮度强等利益。很是受接待，这里先容一个LED手电制作的经典电路，供各人参考。

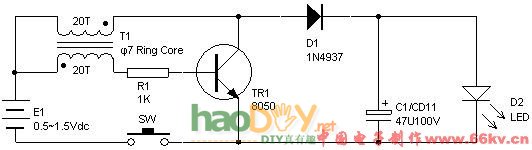

1、1.5V低本钱LED驱动电路



自制LED手电制作电路

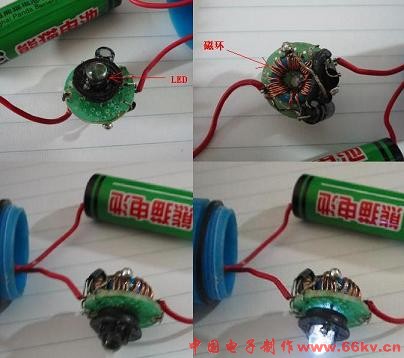

 磁环选用T9*5*3/2K，也可用T10*6*5等，用0.3mm漆包线双线并绕20T，按图中同名端毗连。TR1选8050或9014，D1选4937或107，PCB用一片废板廉价。



自制LED手电制作电路

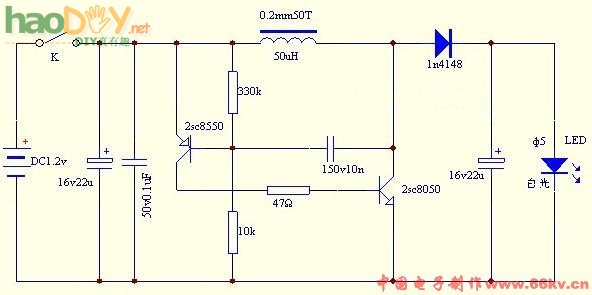

2、1.2v升3.4v电源电路



自制LED手电制作电路
