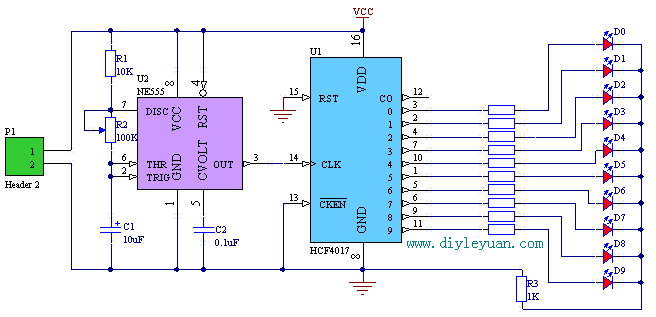

 CD4017流水灯制作的电路原理图
电路工作原理：NE555组成脉冲信号发生器，脉冲信号从NE555的3脚输出到CD4017的14脚。通过改变R2的阻值可以改变流水灯的流水速度。电路上一共有10个LED，电路图上是每个LED一个限流电阻，我在制作时及PCB电路图上只使用了一个电阻器，其实效果是一样的。电阻阻值选用1K的就可以了。用CD4017可以制作各种流水灯电路，可以是圆形的、心形的、多个LED组合在一起的等。读者可以根据这个电路自由发挥。

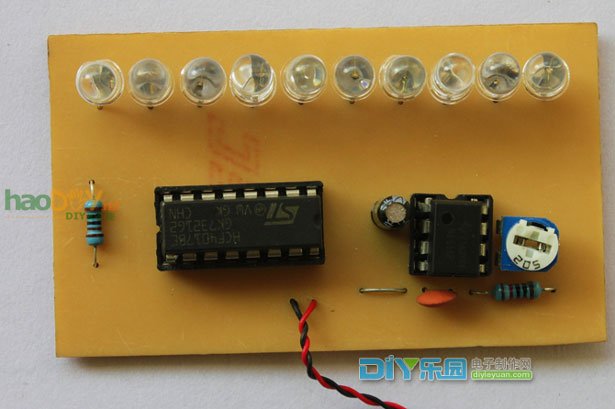

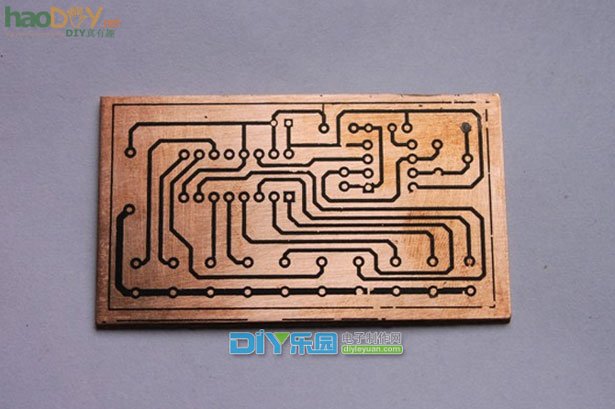

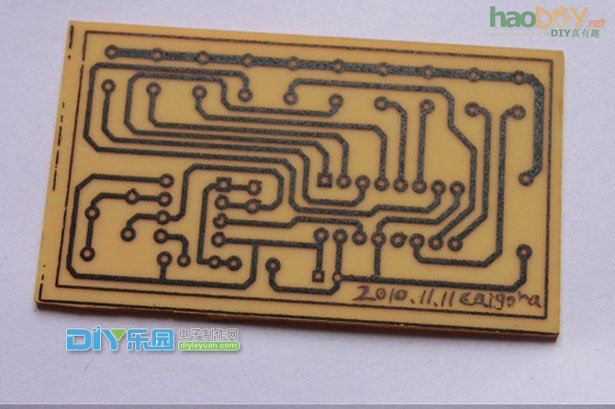

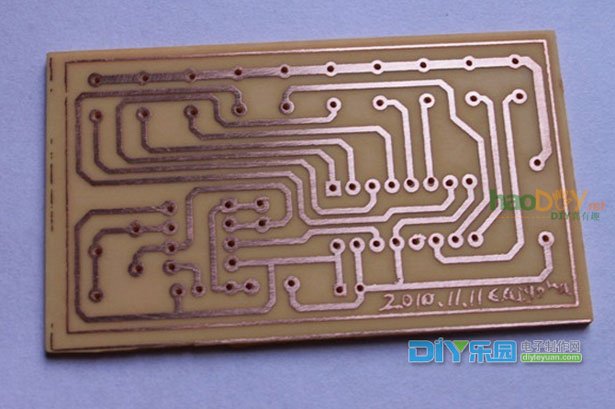

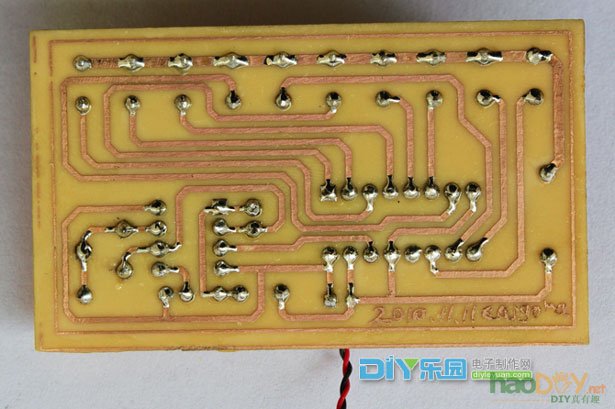

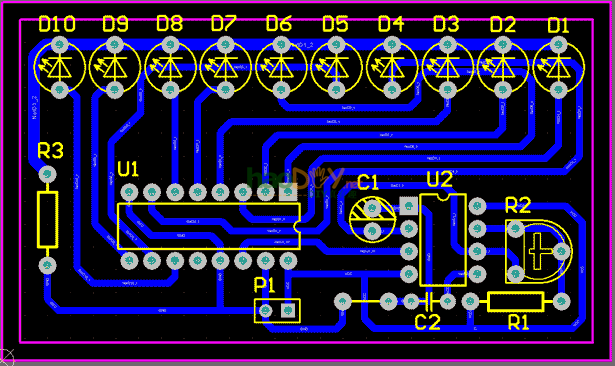

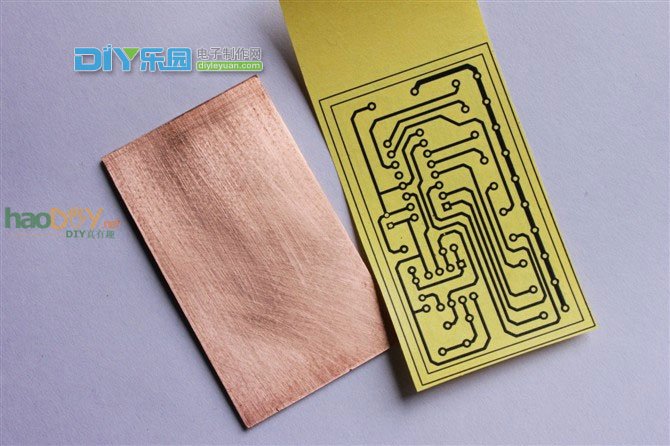

本文章版权归DIY乐园电子制作网所有，作者：蔡国瑞。转载请保留链接。  CD4017流水灯PCB图（PCB及电路图源文件文件到文章下面的附件里下载）  打印好的热转印纸，并将覆铜板打磨光滑  转印好的PCB线路图。将断的线用油性笔修补好。  用三氯化铁将热转印好的PCB线路图腐蚀好。  清理碳粉：用细砂纸在水龙头下放水轻轻刷洗。  焊接好的CD4017流水灯电路  CD4017流水灯电路正面照片
