电容降压应用之-放大台灯改装成led台灯

时间:2017-06-20 21:51来源:数码之家 作者:龙肯 点击:
我的维修用放大台灯 以前用的是环形灯管 灯管总坏 坏了一般灯具商店很难买到 后来被我索性改成led台灯 电源电路当然是用简单高效的电容降压 使用快2年了 效果很好 再也不用总换灯管了 还非常节能环保 刚开始我用的是那种聚光的led灯珠 10颗全串联使用不久发现
我的维修用放大台灯 以前用的是环形灯管 灯管总坏 坏了一般灯具商店很难买到 后来被我索性改成led台灯 电源电路当然是用简单高效的电容降压 使用快2年了 效果很好 再也不用总换灯管了 还非常节能环保
刚开始我用的是那种聚光的led灯珠 10颗全串联  使用不久发现这种led灯珠   不容易固定  光线不够散  亮度也不够  插拔插头瞬间容易烧毁led
后来想到用手机屏幕的led背光灯  这种贴片led 质量好 很少有坏的   体积小 便于固定 光线分散 光色也正   我一共拆了7个废手机屏得到28颗led
  经过反复试验 最后决定 采取两个两个并联 最后再全串联的连接方式  这种方式两支led互相箝位 能有效的分担加电瞬间对led的冲击电流  我还有一个改进之处是没有用防浪涌限流电阻 而用的是防浪涌扼流圈   本来电容降压效率很高 我在实践中发现用限流电阻  电阻会很热 对整个电路稳定性没有好处 白白浪费电能    换成扼流圈 一点温度都没有 整个效率很高 只有1.4w     之前用200欧姆限流电阻 总功率大约增加0.5w

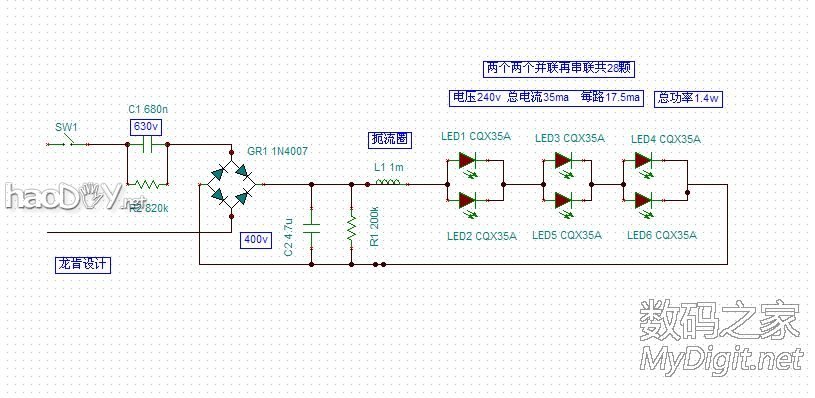

上电路图
电容降压应用之-放大台灯改装成led台灯
实测 电压电压240v (我家电压偏高 )总电流35ma 每路电流17.5 ma    如220v总电流减少2ma左右
电容降压应用之-放大台灯改装成led台灯

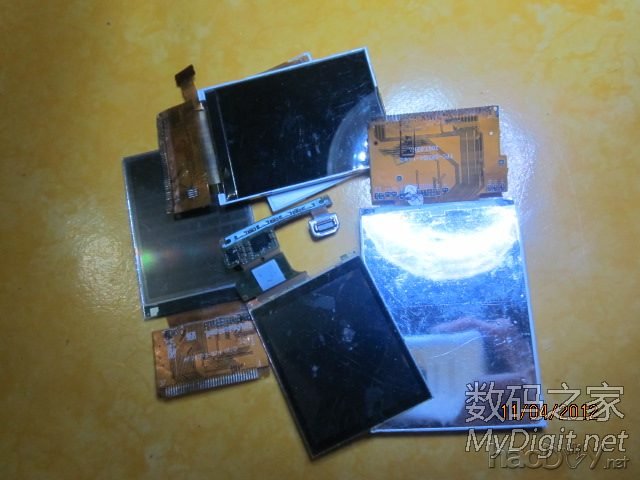

用的手机屏里的背光led 共拆了7个屏 一共28颗

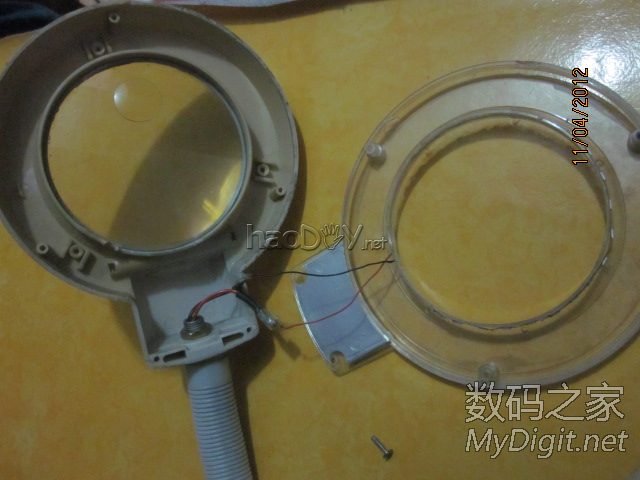

把改完接线的led背光条 用双面胶直接粘在灯罩上
电容降压应用之-放大台灯改装成led台灯
电容降压应用之-放大台灯改装成led台灯 [attachment=1505962]电容降压应用之-放大台灯改装成led台灯

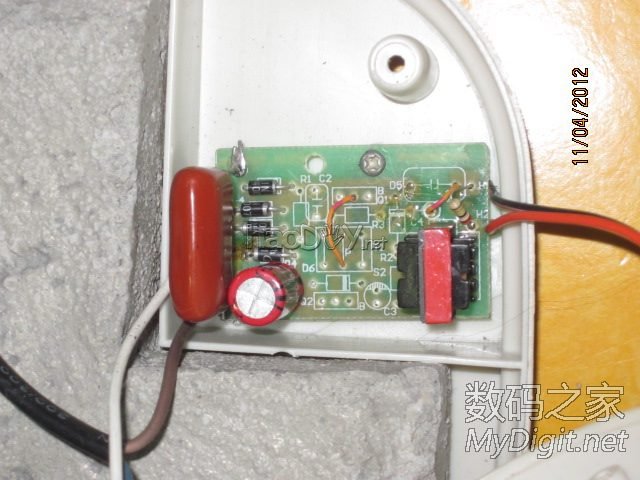

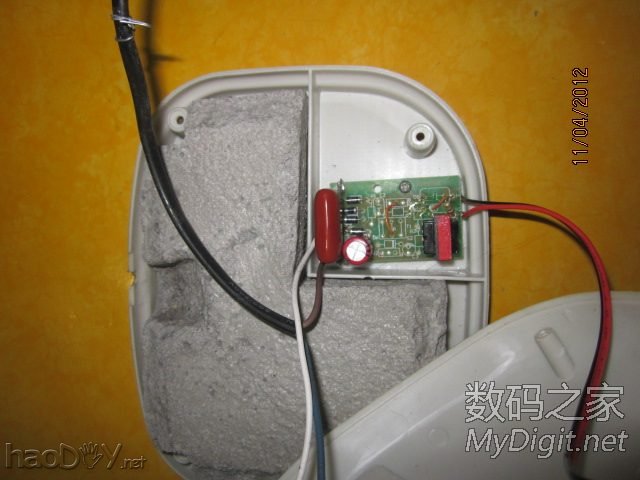

电容降压驱动板 直接用原来的电子镇流器改的 很多元件如整流滤波电路都能利用上    看到红色的了吗 是防浪涌扼流圈  眼熟吗
电容降压应用之-放大台灯改装成led台灯 电容降压应用之-放大台灯改装成led台灯

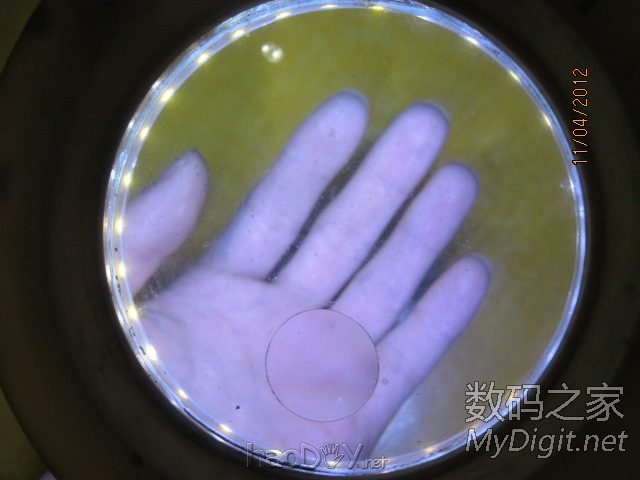

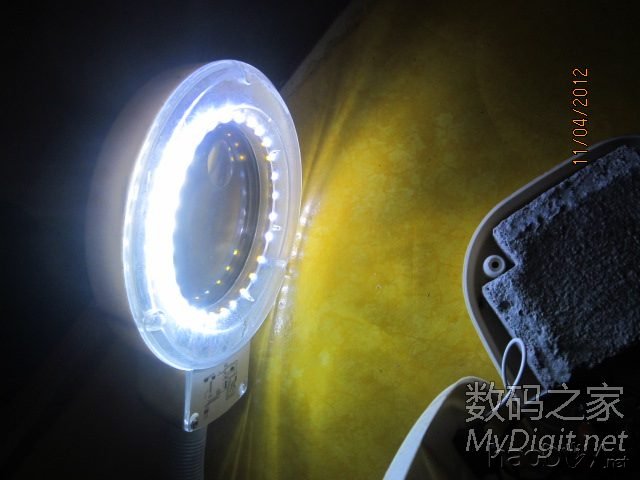

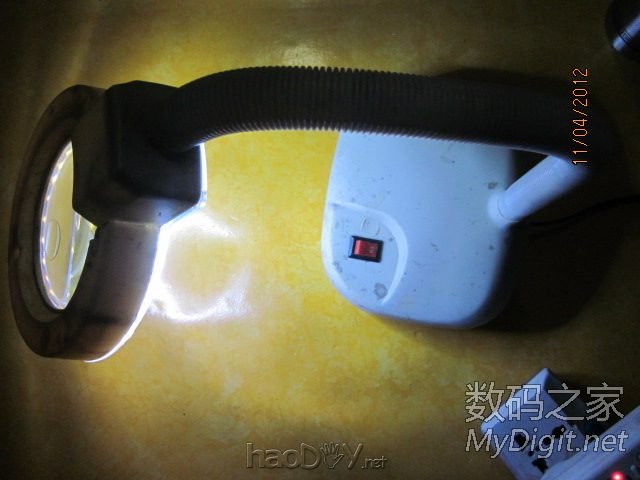

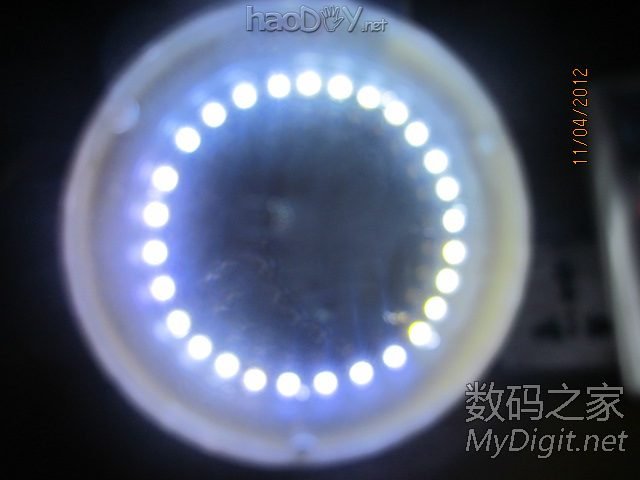

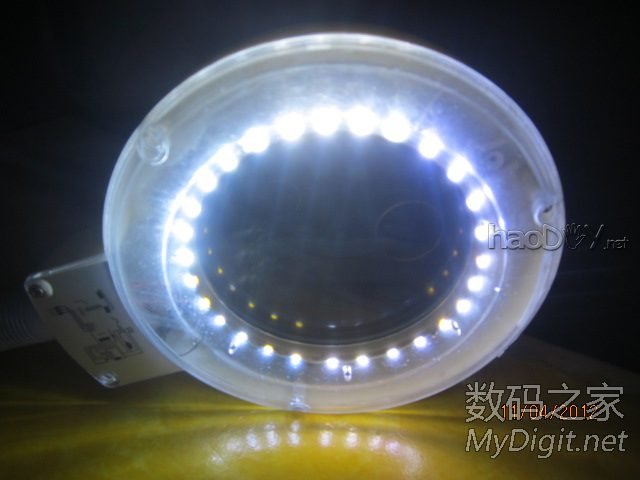

点亮看看效果
电容降压应用之-放大台灯改装成led台灯 电容降压应用之-放大台灯改装成led台灯
电容降压应用之-放大台灯改装成led台灯

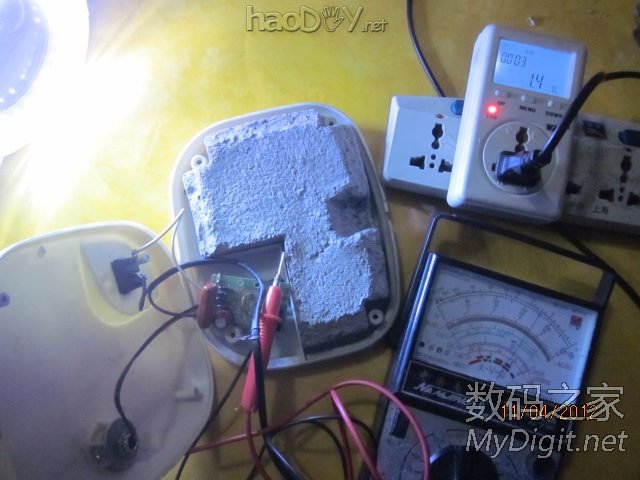

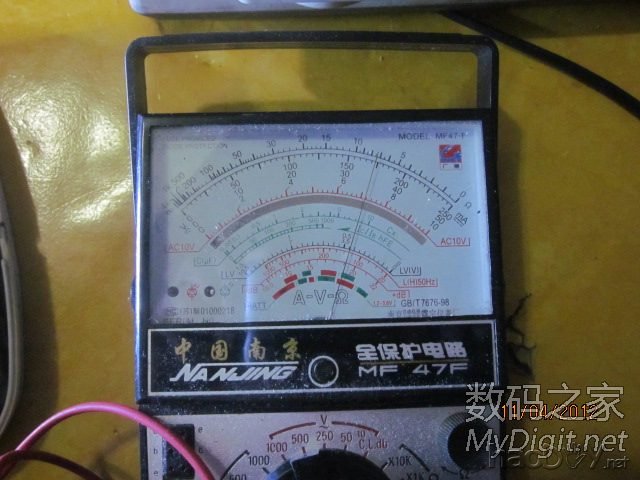

测一下总电流35ma
电容降压应用之-放大台灯改装成led台灯
电容降压应用之-放大台灯改装成led台灯

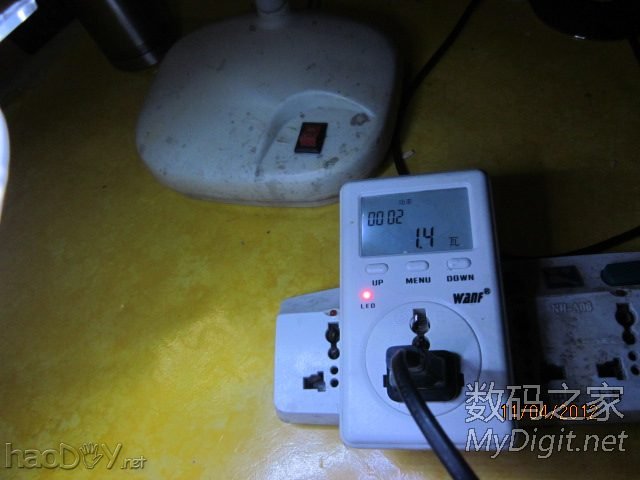

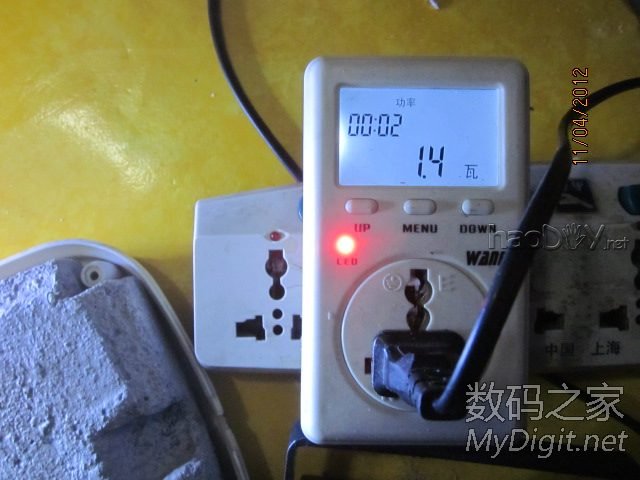

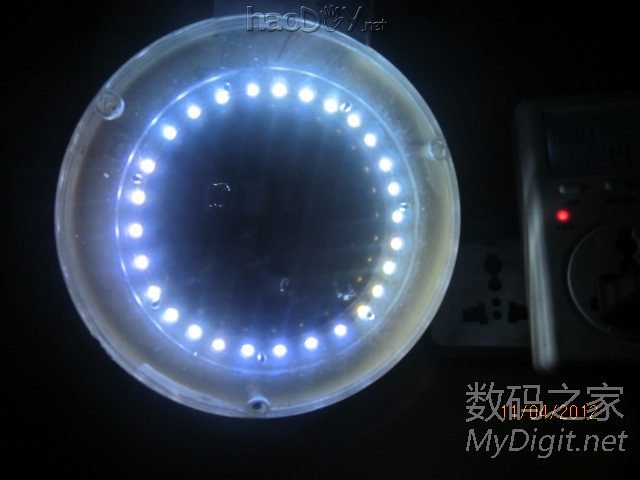

测一下总功率1.4w      以前说电容降压效率低的朋友看好了
电容降压应用之-放大台灯改装成led台灯
电容降压应用之-放大台灯改装成led台灯 电容降压应用之-放大台灯改装成led台灯
看看放大图
电容降压应用之-放大台灯改装成led台灯

总结   整个改装除了降压电容是我花1.5元买的 其他的元件都是废物利用 没花钱
电容降压 体积小巧 电路简单 成本极低 电容本身不消耗电能 不发热  效率非常高   无电磁辐射 对其他电路 (如收音机 )无干扰   无工频变压器的交流翁声  无开关电源的高频尖叫声  输出电压也可以做高    如果电路设计合理 本身的可靠性也是非常高的  最适合用在 小电流 小体积 不需要隔离的电路中
