电容降压的道理

　　电容降压的事变道理并不伟大。他的事变道理是操作电容在必然的交换信号频率下发生的容抗来限定最大事变电流。譬喻，在50Hz的工频前提下，一个1uF的电容所发生的容抗约为3180欧姆。当220V的交换电压加在电容器的两头，则流过电容的最大电流约为70mA。固然流过电容的电流有70mA，但在电容器上并不发生功耗，应为假如电容是一个抱负电容，则流过电容的电流为虚部电流，它所作的功为无功功率。

　　按照这个特点，我们假如在一个1uF的电容器上再串联一个阻性元件，则阻性元件两头所获得的电压和它所发生的功耗完全取决于这个阻性元件的特征。譬喻，我们将一个110V/8W的灯胆与一个1uF的电容串联，在接到220V/50Hz的交换电压上，灯胆被点亮，发出正常的亮度而不会被销毁。由于110V/8W的灯胆所需的电流为8W/110V=72mA，它与1uF电容所发生的限流特征相相符。

　　同理，我们也可以将5W/65V的灯胆与1uF电容串联接到220V/50Hz的交换电上，灯胆同样会被点亮，而不会被销毁。由于5W/65V的灯胆的事变电流也约为70mA。因此，电容降压现实上是操作容抗限流。而电容器现实上起到一个限定电流和动态分派电容器和负载两头电压的脚色。

　　回收电容降压时应留意以下几点：
　　1 按照负载的电流巨细和交换电的事变频率选取恰当的电容，而不是依据负载的电压和功率。
　　2 限流电容必需回收无极性电容，绝对不能回收电解电容。并且电容的耐压须在400V以上。最抱负的电容为铁壳油浸电容。
　　3 电容降压不能用于大功率前提，由于不安详。
　　4 电容降压不得当动态负载前提。
　　5 同样，电容降压不得当容性和感性负载。
　　6 当必要直流事变时，只管回收半波整流。不提议回收桥式整流。并且要满意恒定负载的前提。

　　电容降压LED驱动电路

　　回收电容降压电路是一种常见的小电流电源电路﹐因为其具有体积小﹑本钱低﹑电流相对恒定等利益﹐也常应用于LED的驱动电路中。

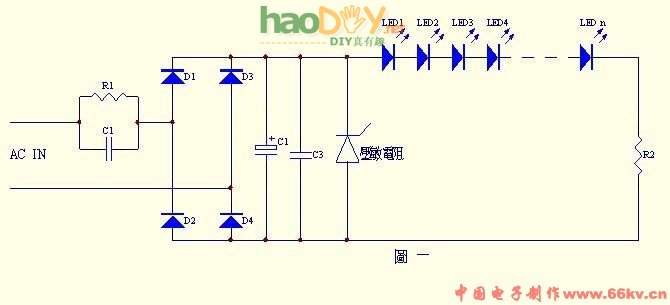

　　图一为一个现实的回收电容降压的LED驱动电路﹕请留意﹐大部门应用电路中没有毗连压敏电阻或瞬变电抑制制晶体管﹐提议毗连上﹐因压敏电阻或瞬变电抑制制晶体管能在电压突变刹时( 如雷电﹑大用电装备起动等 )有用地将突变电流泄放﹐从而掩护二级关和其余晶体管﹐它们的相应时刻一样平常在微毫秒级 。

 电路事变道理﹕
　　电容C1的浸染为降压和限流﹕各人都知道﹐电容的特征是通交换﹑隔直流﹐当电容毗连于交换电路中时﹐其容抗计较公式为﹕
                      XC = 1/2πf C
　　式中﹐XC 暗示电容的容抗﹑f 暗示输入交换电源的频率﹑C 暗示降压电容的容量。
　　流过电容降压电路的电流计较公式为﹕
                      I = U/XC
　　式中 I   暗示流过电容的电流﹑U 暗示电源电压﹑XC 暗示电容的容抗在220V﹑50Hz的交换电路中﹐当负载电压远远小于220V时﹐电流与电容的相关式为﹕
                    I = 69C
　　个中电容的单元为uF﹐电流的单元为mA
下表为在220V﹑50Hz的交换电路中﹐理论电流与现实丈量电流的较量

 电阻R1为泄放电阻﹐其浸染为﹕当正弦波在最大峰值时候被割断时﹐电容C1上的残存电荷无法开释﹐会持久存在﹐在维修时假如人体打仗到C1的金属部门﹐有凶猛的触电也许﹐而电阻R1的存在﹐能将残存的电荷泄放掉﹐从而担保人﹑机安详。泄放电阻的阻值与电容的巨细有关﹐一样平常电容的容量越大﹐残存的电荷就越多﹐泄放电阻就阻值就要选小些。履历数据如下表﹐供计划时参考﹕

 D1 ~ D4的浸染是整流﹐其浸染是将交换电整流为脉动直流电压。
C2﹑C3的浸染为滤波﹐其浸染是将整流后的脉动直流电压滤波成安稳直流电压
压敏电阻( 或瞬变电抑制制晶体管 )的浸染是将输入电源中刹时的脉冲高压电压对地泄放掉﹐从而掩护LED不被刹时高压击穿。
LED串联的数目视其正领导通电压( Vf )而定﹐在220V AC电路中﹐最多可以到达80个阁下。
