最近在网上看了许多人人做的led cube（LED金字塔），实在倾慕，于是本身上网找资料，进修制作。颠末漫长重复的研究跟进修。逐步探索出来最简朴的思绪，于是试着做了一个出来。

我大抵分了三部。

第一步

由于我是用单片机 stc89c51节制，以是，我就制作最小单片机电路。因为我这个只用3x3x3，一共27，以是我就没有锁码器（74系列）。

1.起首是必要筹备的原料

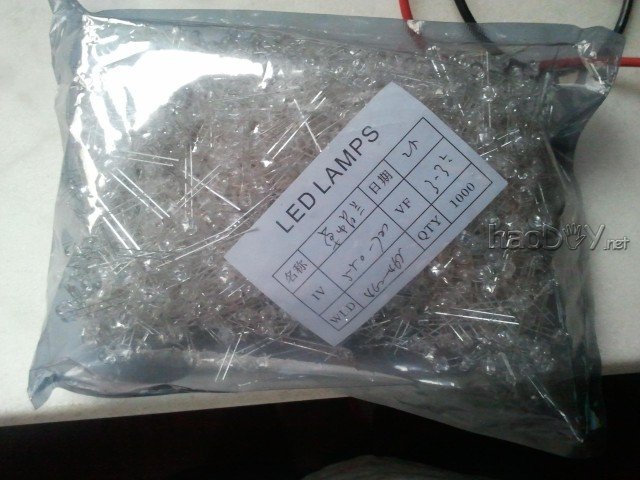

我向全能的淘宝大人告急了1000个led，花了65个大洋，

制作3x3x3 的led cube光立方（参赛）

2然后是筹备焊最小单板机的电子元件

（全能板，导线多少，一个40脚的直插插座，一个stc89c51，一个3k的电阻，22uf的电解电容，一个9k的电阻，12mhz的晶振，两个30pf的陶瓷电容）

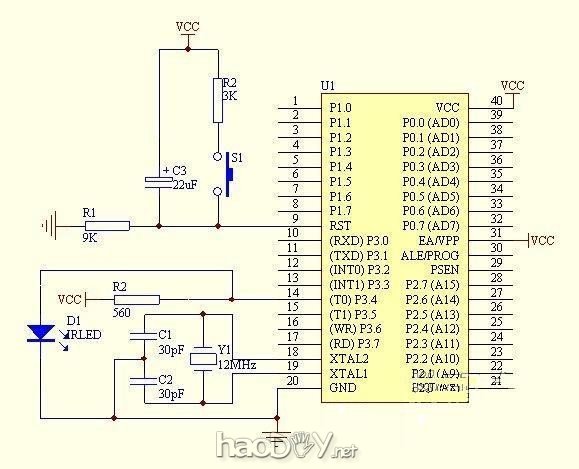

电路图（来自收集）

制作3x3x3 的led cube光立方（参赛）

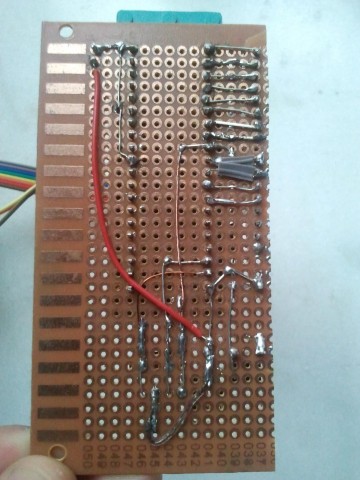

凭证图，我就焊呀焊呀

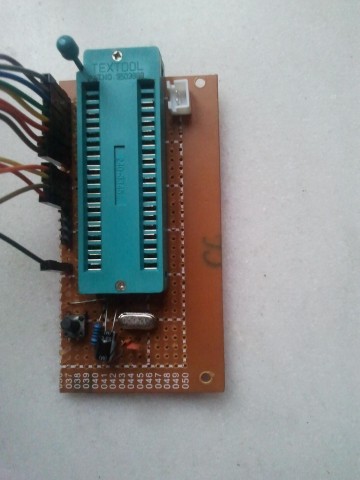

功效就是下面这种样子了，好手先生请别笑话，

制作3x3x3 的led cube光立方（参赛）

第二部就是焊接 led矩阵。

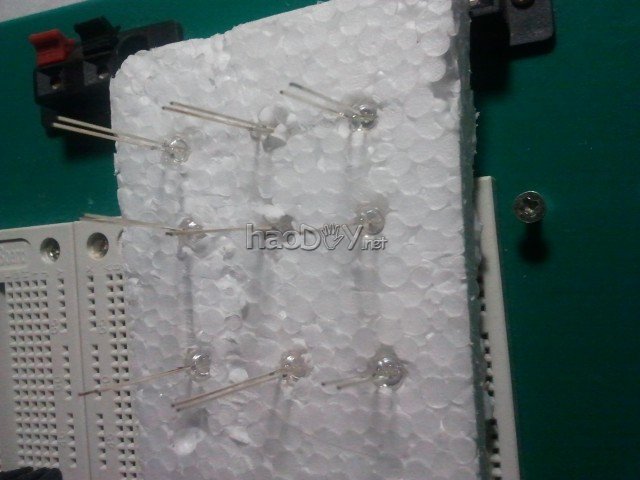

1.起首是凭证网上说的要领，筹备一个木板可能塑料泡沫，再在泡沫上面凭证必然的尺寸（本身喜好的尺

寸为主，我这里选的是每个led隔断为15mm）打九个孔，把led倒反进去，利便焊接，

制作3x3x3 的led cube光立方（参赛）

我选择的是共阴焊接，每层留出9个脚，最后把3层的这个九个脚又焊在一路，（如下图的，把1和1‘和1’‘都焊在一路，2-9脚同理）再焊在全能板上

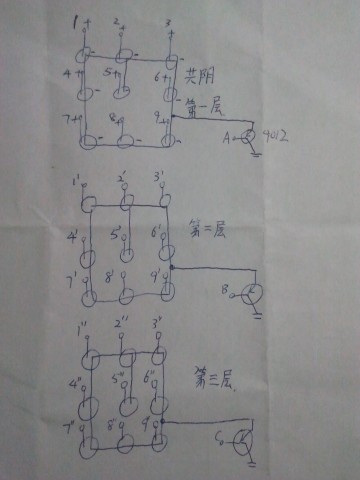

这是我的总体表示图

制作3x3x3 的led cube光立方（参赛）

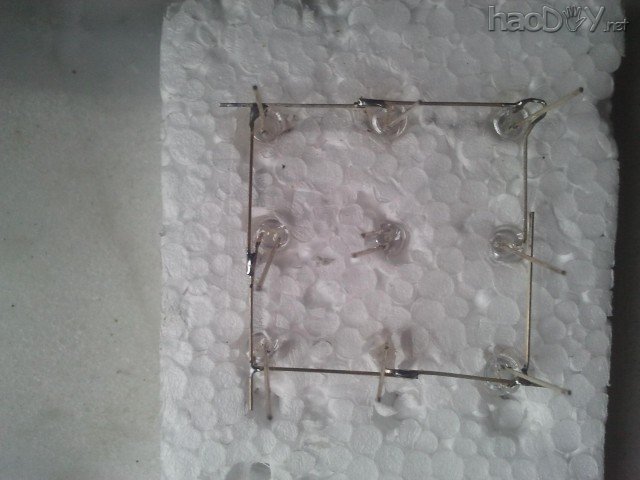

这是我焊好一层的图片

制作3x3x3 的led cube光立方（参赛）

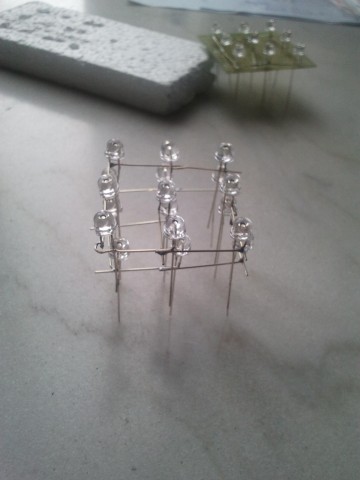

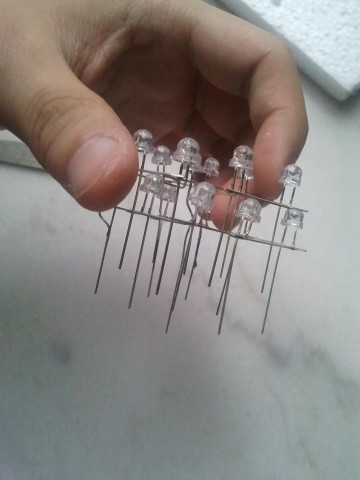

2.然后在第一层上面焊接第二层，接着是第三层，

制作3x3x3 的led cube光立方（参赛）

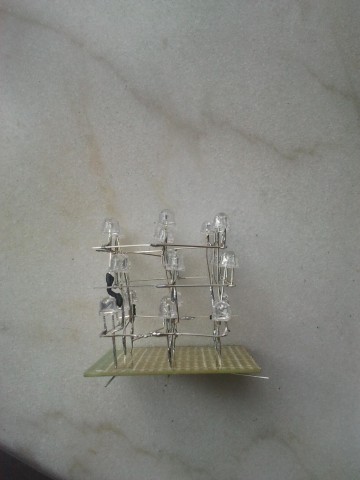

最后焊在一个全能板上

制作3x3x3 的led cube光立方（参赛）

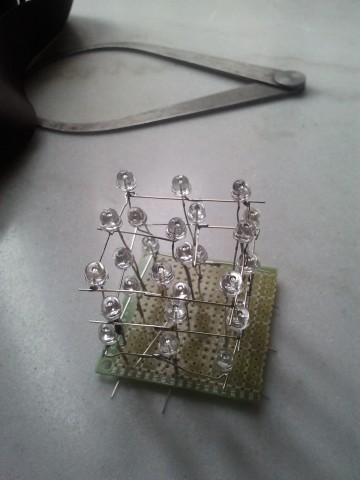

完成后

制作3x3x3 的led cube光立方（参赛）

有点丑，哈哈

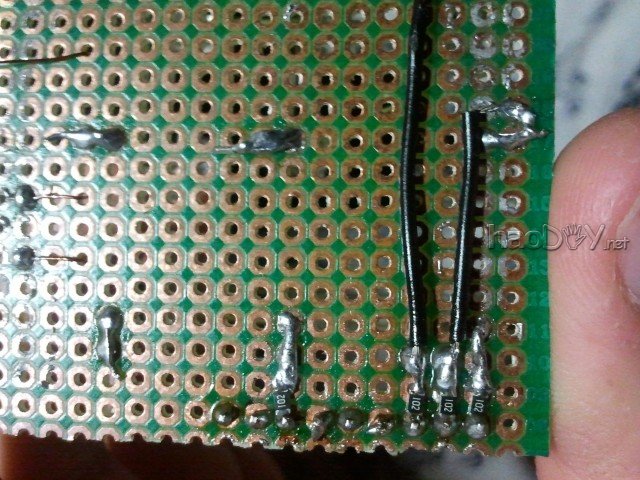

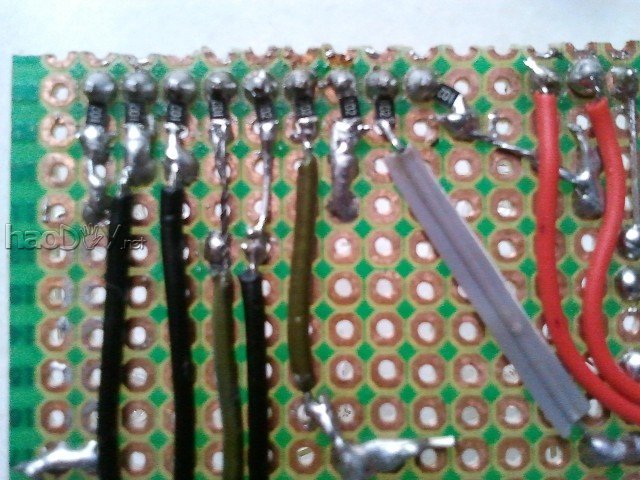

3.然后在背板面，用引线把9个脚齐集在一处，再在每个引线处连个贴片的电阻（102，1k）

制作3x3x3 的led cube光立方（参赛）

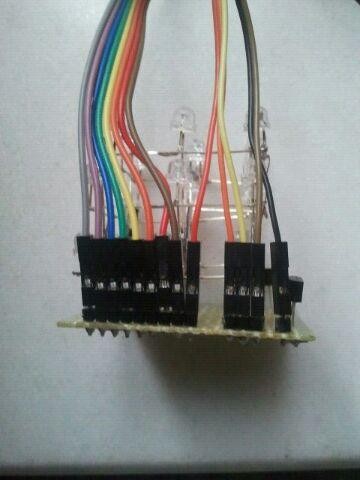

焊接完贴片后，再别离接到9个插针上，筹备与单片机的i/o口接。(好比前8个接P1-7，第九个接P2^0)

制作3x3x3 的led cube光立方（参赛）

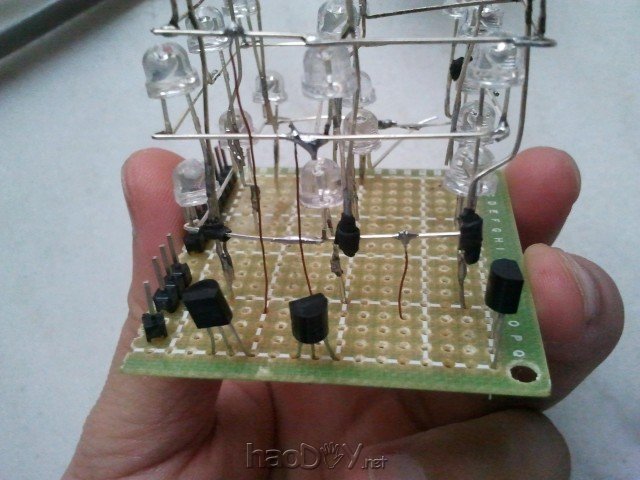

4. 把每一层共阴的用漆包线引出来，接到万用版下，和三极管的集电极相接。

制作3x3x3 的led cube光立方（参赛）

5.最后，三个三极管的基电基（a，b，c）别离接在单片机的i/o好比接单片机的P2^1,P2^2,P2^3处，用来用来节制每一层的；三极管的发射基接负极。

第三部就是编程

按照电路图的道理：要想点亮一个灯，好比说（1，1，1），起首就是让第一层的共阴基接负，因为9012

是pnp型的，只要9012的基电级接低电平，就导通，以是只要P2^1=0；而且P1^0=1;位于（1，1，1）的led亮

下面是视频

此视频的代码（c说话，本身写的）

#include
sbit ceng1=P2^1;
sbit ceng2=P2^2;
sbit ceng3=P2^3;

sbit led1=P1^0;
sbit led2=P1^1;
sbit led3=P1^2;
sbit led4=P1^3;
sbit led5=P1^4;
sbit led6=P1^5;
sbit led7=P1^6;
sbit led8=P1^7;
sbit led9=P2^0;

void delay(unsigned int i);

main()
{
ceng1=0; ceng2=1;ceng3=1;

led1=1;led2=0;led3=0;led4=0;led5=0;led6=0;led7=0;led8=0;led9=0;
delay(600);

led1=0;led2=0;led3=0;led4=1;led5=0;led6=0;led7=0;led8=0;led9=0;
delay(600);

led1=0;led2=0;led3=0;led4=0;led5=0;led6=0;led7=1;led8=0;led9=0;
delay(600);

led1=0;led2=0;led3=0;led4=0;led5=0;led6=0;led7=0;led8=1;led9=0;
delay(600);

led1=0;led2=0;led3=0;led4=0;led5=0;led6=0;led7=0;led8=0;led9=1;
delay(600);

led1=0;led2=0;led3=0;led4=0;led5=0;led6=1;led7=0;led8=0;led9=0;
delay(600);

led1=0;led2=0;led3=1;led4=0;led5=0;led6=0;led7=0;led8=0;led9=0;
delay(600);

led1=0;led2=1;led3=0;led4=0;led5=0;led6=0;led7=0;led8=0;led9=0;
delay(600);

ceng1=1; ceng2=0;ceng3=1;

led1=1;led2=0;led3=0;led4=0;led5=0;led6=0;led7=0;led8=0;led9=0;
delay(600);

led1=0;led2=0;led3=0;led4=1;led5=0;led6=0;led7=0;led8=0;led9=0;
delay(600);

led1=0;led2=0;led3=0;led4=0;led5=0;led6=0;led7=1;led8=0;led9=0;
delay(600);

led1=0;led2=0;led3=0;led4=0;led5=0;led6=0;led7=0;led8=1;led9=0;
delay(600);

led1=0;led2=0;led3=0;led4=0;led5=0;led6=0;led7=0;led8=0;led9=1;
delay(600);

led1=0;led2=0;led3=0;led4=0;led5=0;led6=1;led7=0;led8=0;led9=0;
delay(600);

led1=0;led2=0;led3=1;led4=0;led5=0;led6=0;led7=0;led8=0;led9=0;
delay(600);

led1=0;led2=1;led3=0;led4=0;led5=0;led6=0;led7=0;led8=0;led9=0;
delay(600);
ceng1=1; ceng2=1;ceng3=0;
