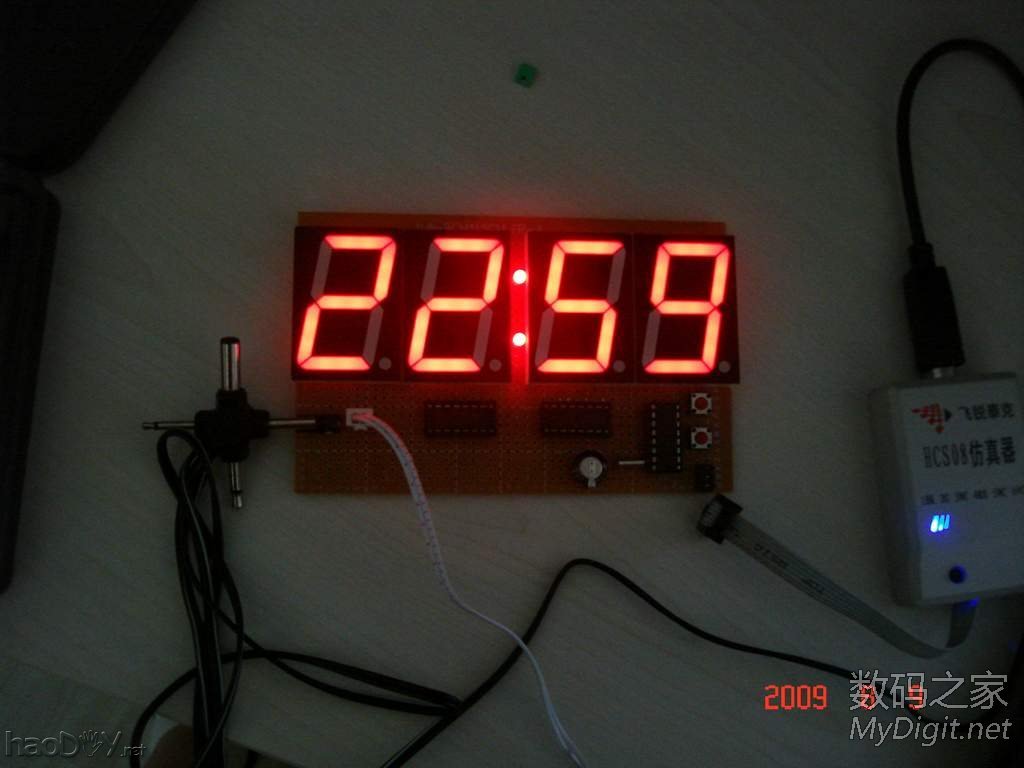

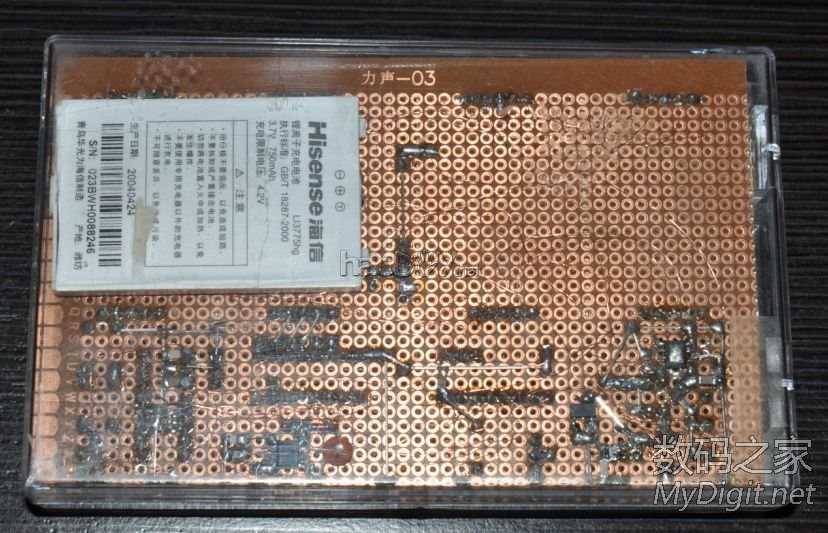

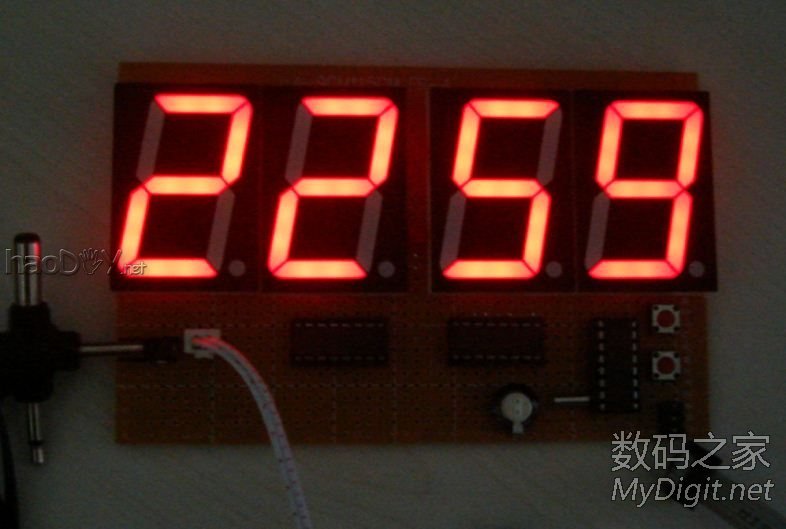

当前市售数字时钟绝大多数都是LED数码管的，或者是黑白液晶的。前者一般需要220VAC交流电源，所以安放位置受限制；后者一般都是电池供电，但背光打开需要按一下开关，夜间看时间不是很方便。于是我设计并制作了一个用手机锂电池供电的LED数码管电子时钟，夜间看时间无需按背光开关。正常使用大约每周充一次电即可。 1． 主要功能： 1）四位LED数码管显示实时时间（小时、分钟）； 2）定时闹铃，带感光功能，可以区分白天黑夜或是否已经天亮； 3）可设置白天不显示，以节省电能延长充电周期； 4）可设置自动睡眠，睡眠时电流小于1mA，中断自动唤醒； 5）可显示电池电压等。 2． 主要材料清单： 1） LG15012BH LED数码管 x 4 2） MC9S08QG8 (DIP-16) 单片机 x 1 3） PCF8563T （SO8）RTC芯片x 1 4） CN3083 （SO8）电池充电管理芯片 x 1 5） 74HC595 (DIP-16) x 2 6） 手机锂电池 x 1 7） HT7530 (SOT89) LDO x 1 8） 蜂鸣器 x 1 9） 光敏电阻 x 1 详见照片及源代码. 时间关系，制作过程从略，有兴趣者可跟帖咨询，我会有针对性地详细解答
