几天前帮同学课程设计写的那个数字钟（51单片机简洁版汇编数字钟），由于时间紧，随便搞了两下。那个程序不怎么好，用两个按钮分别调时调分，而且只能增加，不小心按到按钮便调动了时间，不能用于实际产品。恰巧我自己的单片机课程设计题目是“自动打铃器”，也是建立在电子钟的基础上的，同样要求用汇编写，于是我对那个数字钟程序作了大的改进。
显示格式依然是23-59-59（同样是小时十位如果为0则不显示），调整时间增加了一只按钮，通过调整选择键SET_KEY选择调整位，选中位开始闪烁，此时再按增加键ADD_KEY或减少键DEC_KEY调整选中位，如果长按ADD_KEY或DEC_KEY，系统识别后则进行调时快进，此时停止闪烁，方便人眼观察。同时还增加了调秒功能：如果选中位是秒，则按增加键或减少键都是将秒清零。
演示视频：

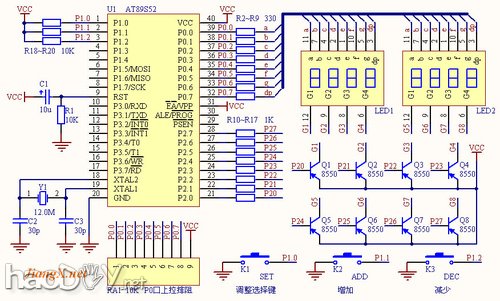

硬件电路如图（点击放大）：
汇编程序设计：
/**************************************************************
程序名称：51单片机8位数码管数字钟汇编程序
简要说明：实现24小时制电子钟，8位数码管显示，显示时分秒
显示格式：23-59-59（小时十位如果为0则不显示）
通过3只按键来调整时间
调整选择键SET_KEY：P1.0；通过选择键选择调整位，选中位闪烁
增加键ADD_KEY：P1.1；按一次使选中位加1
减少键DEC_KEY；P1.2；按一次使选中位减1
如果长按ADD_KEY或DEC_KEY，识别后则进行调时快进，此时停止闪烁
如果选中位是秒，则按增加键或减少键都是将秒清零
P0口输出数码管段选信号，P2口输出数码管位选信号。晶振12M
编 写：JiangX.net
最后更新：08/12/31晚
**************************************************************/
ORG 0000H ;程序入口地址
LJMP START
ORG 000BH ;定时器0中断入口地址
LJMP TIMER_0
ORG 0300H
/*****程序开始，初始化*****/
START:
SETB 48H ;使用一个bit位用于调时闪烁标志
SETB 47H ;使用一个bit位用于产生脉冲用于调时快进时基
MOV R1,#0 ;调整选择键功能标志：0正常走时、1调时、2调分、3调秒
MOV 20H,#00H ;用于控制秒基准时钟源的产生
MOV 21H,#00H ;清零秒寄存器
MOV 22H,#00H ;清零分寄存器
MOV 23H,#00H ;清零时寄存器
MOV 24H,#00H ;用于控制调时闪烁的基准时钟的产生
MOV IP,#02H ;IP,IE初始化
MOV IE,#82H
MOV TMOD,#01H ;设定定时器0工作方式1
MOV TH0,#3CH
MOV TL0,#0B0H ;赋定时初值，定时50ms
SETB TR0 ;启动定时器0
MOV SP,#40H ;重设堆栈指针
/*****主程序*****/
MAIN:
LCALL DISPLAY ;调用显示子程序
LCALL KEY_SCAN ;调用按键检测子程序
JZ MAIN ;无键按下则返回重新循环
LCALL SET_KEY ;调用选择键处理子程序
JB 46H,MAIN ;如果已进行长按调整（调时快进），则不再执行下面的单步调整
LCALL ADD_KEY ;调用增加键处理子程序，加一
LCALL DEC_KEY ;调用减少键处理子程序，减一
LJMP MAIN ;重新循环
/*****定时器中断服务程序*****/
TIMER_0:
PUSH ACC
PUSH PSW ;保护现场
MOV TH0,#3CH
MOV TL0,#0B0H ;重新赋定时初值
CPL 47H ;产生脉冲用于调时快进时基
INC 24H
MOV A,24H
CJNE A,#10,ADD_TIME ;产生0.5秒基准时钟，用于调时闪烁
CPL 48H ;取反调时闪烁标志位
MOV 24H,#00H
ADD_TIME: ;走时
INC 20H
MOV A,20H
CJNE A,#20,RETI1 ;产生1秒基准时钟
MOV 20H,#00H ;一秒钟时间到，清零20H
MOV A,21H
ADD A,#01H
DA A ;作十进制调整
MOV 21H,A
CJNE A,#60H,RETI1
MOV 21H,#00H ;一分钟到
MOV A,22H
ADD A,#01H
DA A
MOV 22H,A
CJNE A,#60H,RETI1
MOV 22H,#00H ;一小时到
MOV A,23H
ADD A,#01H
DA A
MOV 23H,A
CJNE A,#24H,RETI1
MOV 23H,#00H ;到24点,清零小时
RETI1:
POP PSW
POP ACC ;恢复现场
RETI ;中断返回
/*****显示处理*****/
DISPLAY:
MOV A,21H ;秒
ANL A,#0FH
MOV 2FH,A ;转换出秒个位，存入2FH
MOV A,21H
ANL A,#0F0H
