这个电子钟前前后后，断断续续做了有一个月，主要是第一次热转印PCB，而且一次又要做三块。中间出过错，两块板子又重新做了一遍。
这个钟用了三块PCB堆叠而成，单片机上没用掉的IO还引了出来，便于以后继续堆叠扩展，比如说加上GPS校时，或者电波校时等。
每块板子，功能独立，也便于以后想换方案，只要保持接口对得上，可以用别的板子换掉其中的一块。
设计：单片机是AT89s52，时钟芯片用的是DS1302。驱动6x7 LED的是HT1632C，之所以没有用595之类的，是因为这个片子比较便宜，
而且连线简单，驱动也简单。唯一的缺点，就是比较难焊，难拆。中间就因为焊错了，拆不下来，而废掉了一块板子。
板子是单面板，空间有限，电源地线又不好布，只好后来飞线解决
功能：平时显示时间，每分钟开始时可以显示当前环境温度。每个整点显示当前日期。
没有别的花哨功能，主要就是一开始本着简单，实用的原则去做

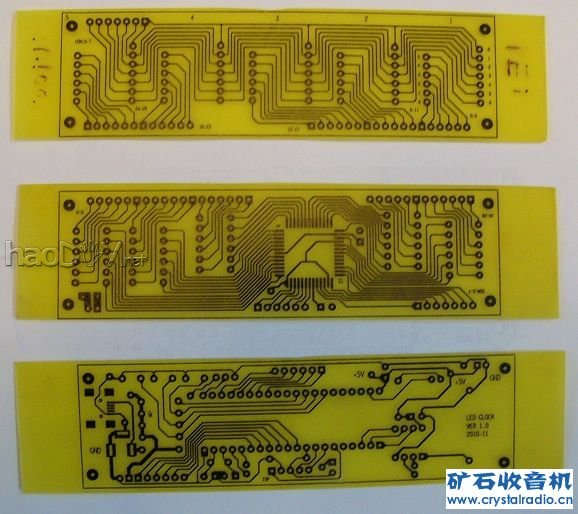

三块转印好的板子

制作LED点阵时钟

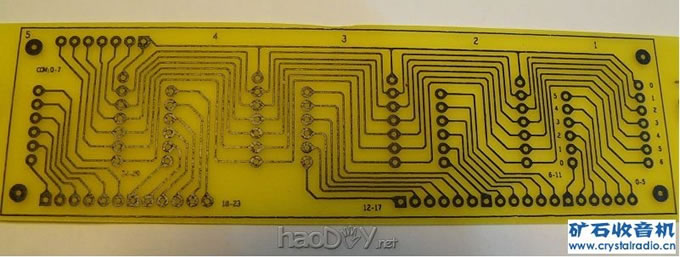

第一块

制作LED点阵时钟

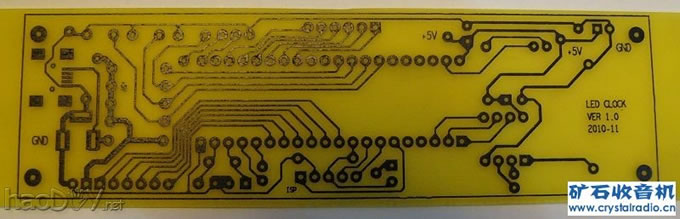

第二块

制作LED点阵时钟
