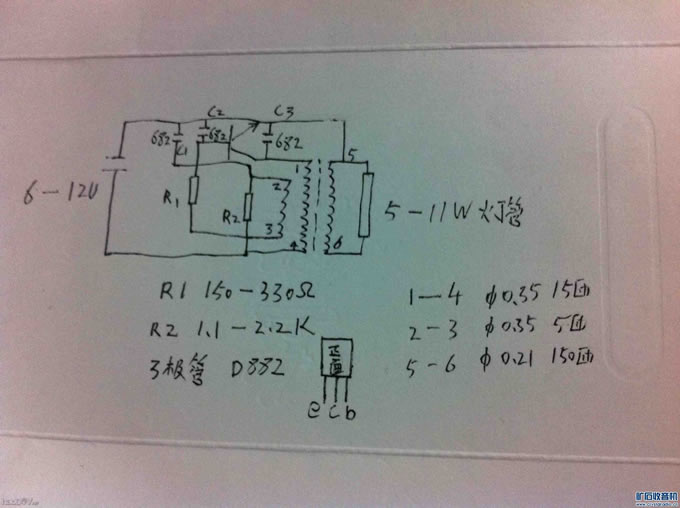

电路特点,元件少,制作简单,耗电省,6V12V都可以使用一个电路和变压器,只需改动1个电阻即可,不需要复杂调试,性能相当的稳定5-11W节能灯管通用先上电路图.手工画的,各位老师凑合看吧,好在比较简单清楚.剩余图片明日补上,制作时请小心电击,电一下虽不要命但是很不舒服的.当R2用1.1K时工作电压为6V,当R2 为2.2K时,工作电压为12V 其他不用调整

补充内容 (2014-2-5 09:49):
另外补充说明下,此电路是我个人觉得是单管自激电路中效率最高,和灯管使用寿命最长的1个电路,也欢迎各位老师有好的电路也提供下,大家互相学习嘛!谢谢了!


6-12V通用应急灯节能灯

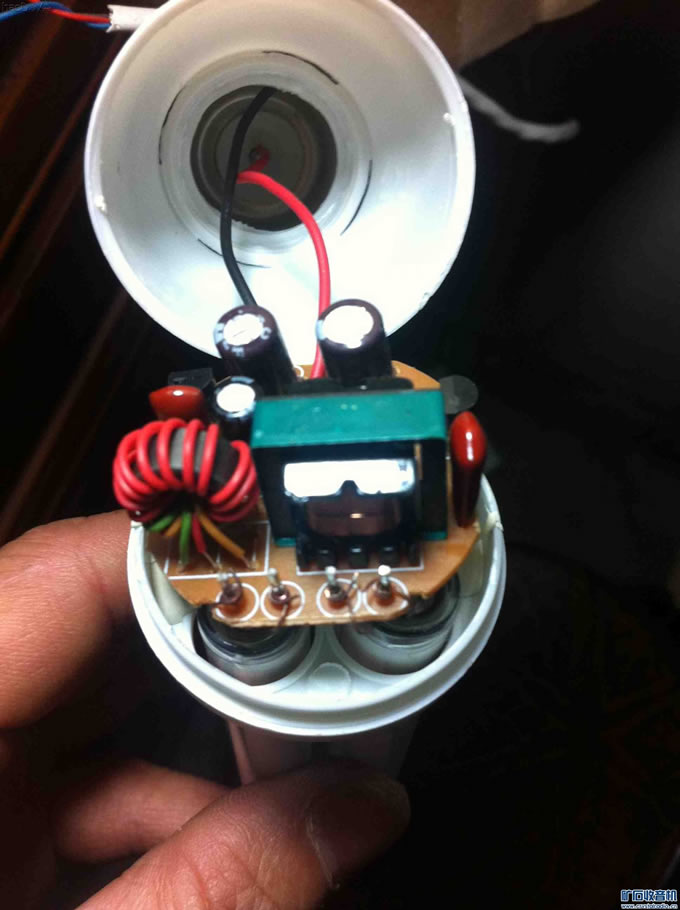

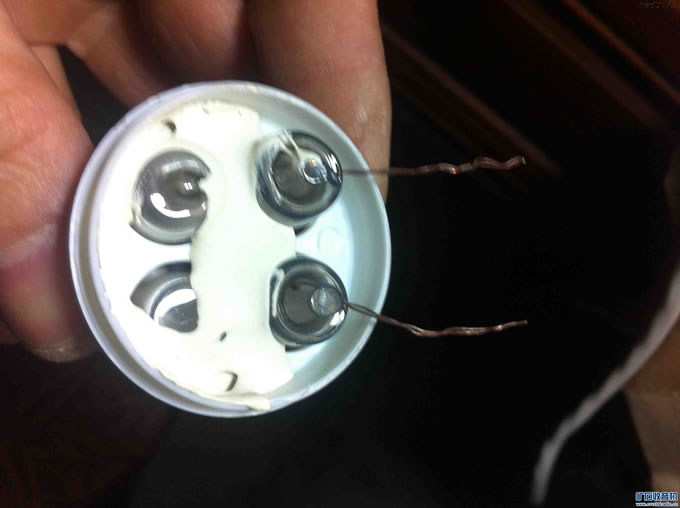

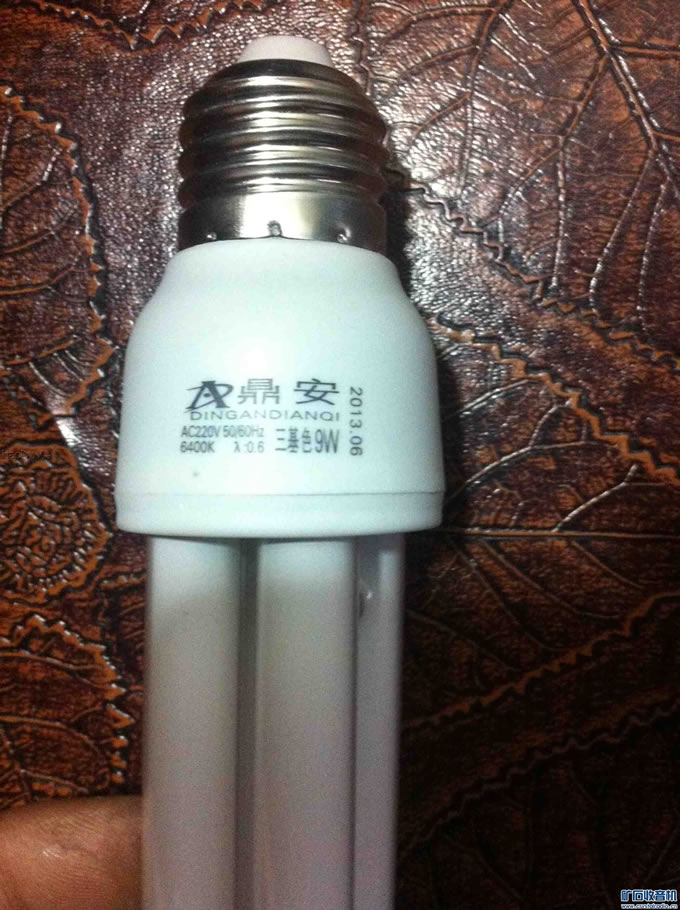

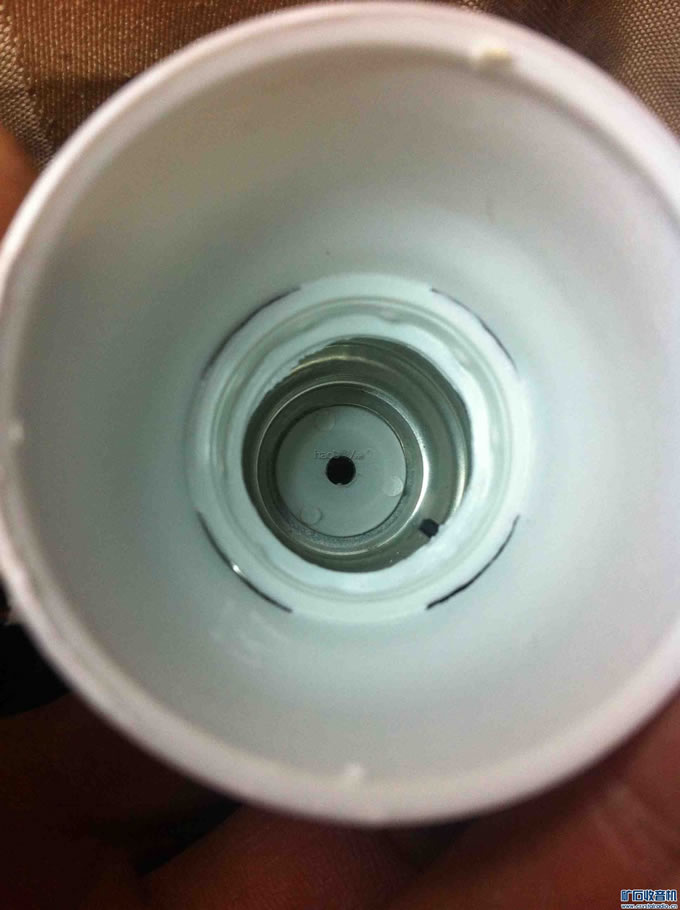

这次做的是个9W的首先拆灯,


6-12V通用应急灯节能灯


6-12V通用应急灯节能灯


6-12V通用应急灯节能灯


6-12V通用应急灯节能灯

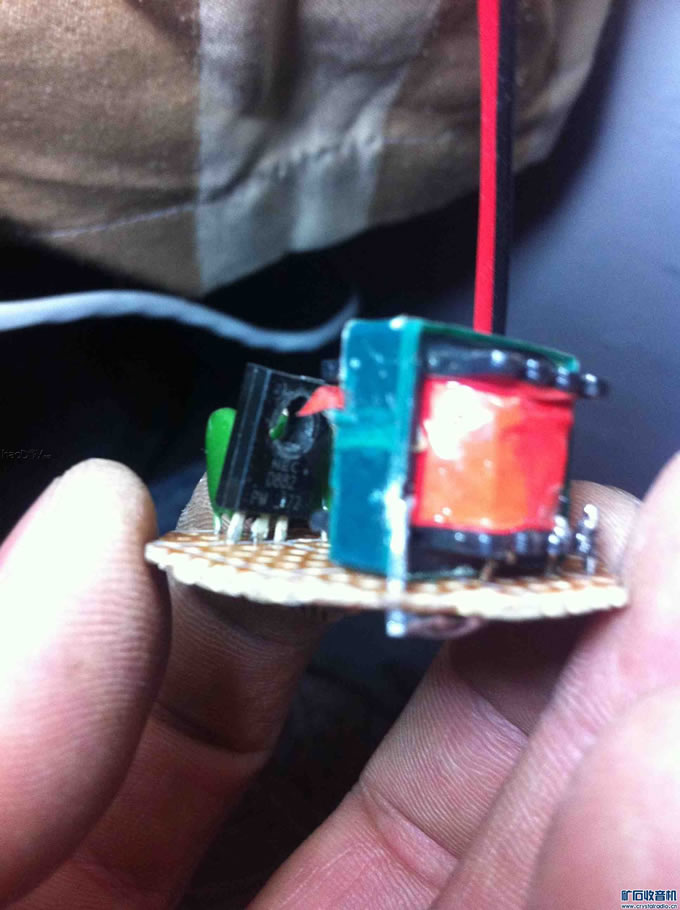

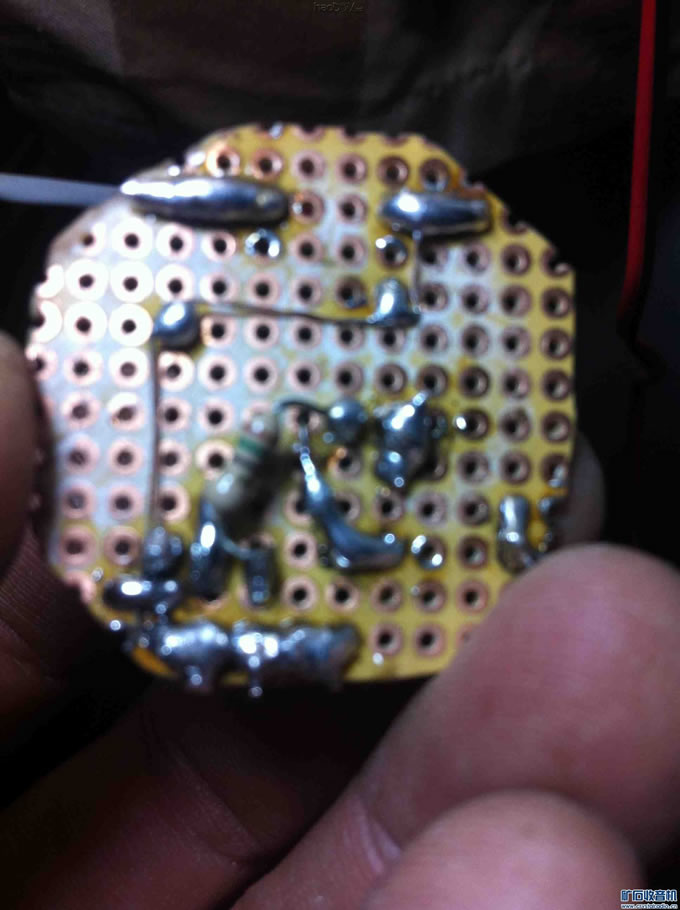

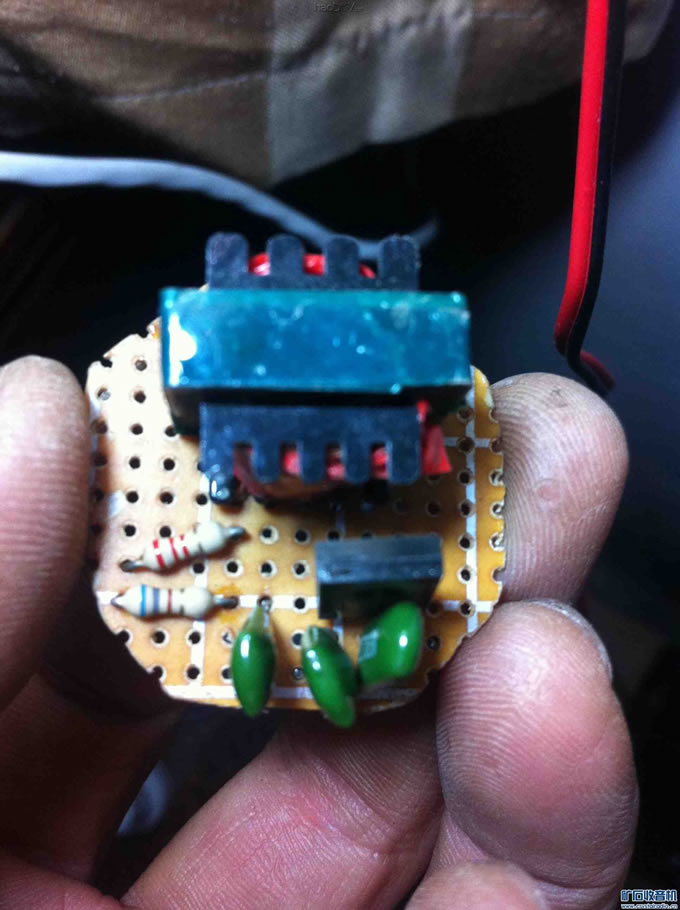

电路很简单,直接用1张洞洞板剪裁的,安装要稍微注意下元件排列就行了,东西很简单,别阴沟翻船哈.管子不用散热片也可以安全工作


6-12V通用应急灯节能灯


6-12V通用应急灯节能灯


6-12V通用应急灯节能灯


6-12V通用应急灯节能灯

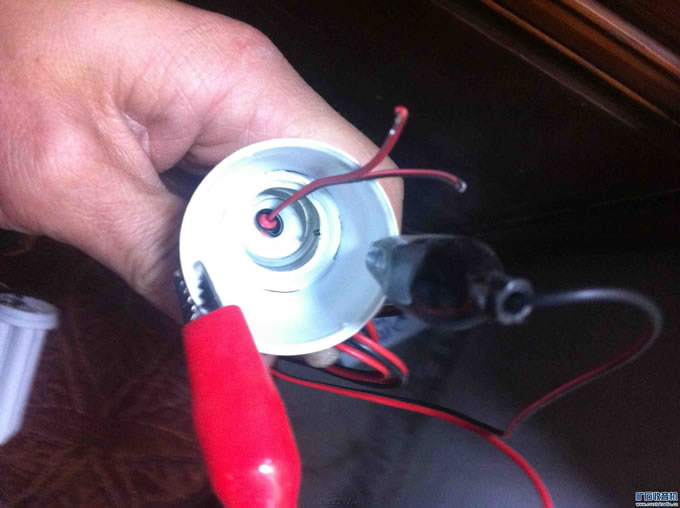

全部元件安装无误,通电即可正常使用,管子温度不超过40度,所以无需散热片
