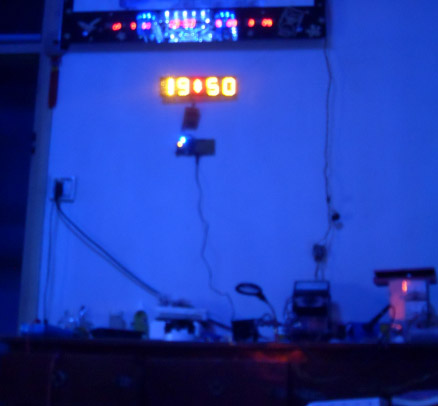

看到各人都参赛了手也痒痒起来。因为手头没什么新颖玩意，又赶工制作电鱼机（不是真的以电鱼为目标，目标是本身乐成做出一个，不要骂我断子绝孙之类的话）。以是把早年学单片机时的源码拿出来，然后本身又用LED作了数码管。也许比不上各人做的，可是这是十足的原创作品，不为得奖，重在参加。添添人气。 线看结果图，照的不太清晰

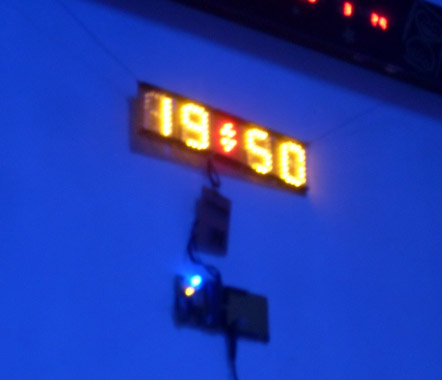

有点恍惚。
晚上照的，，其实不像样。

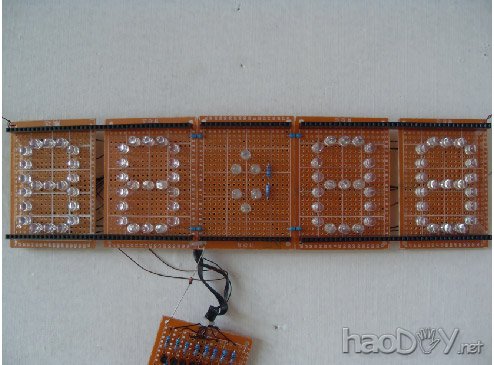

表现面板，用LED拼的，比数码管悦目。

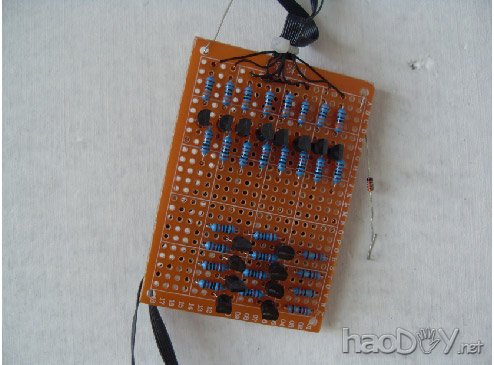

这个是我用分立元件做的驱动板。没有效集成的，感受本身做 的爽。

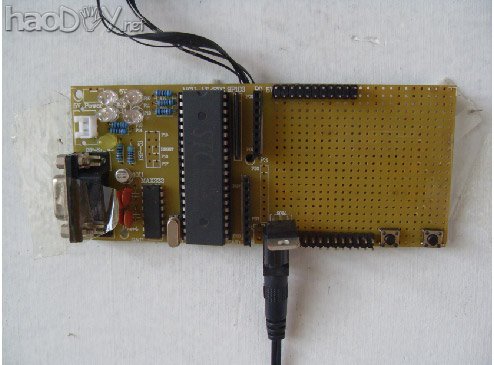

焦点板子，也就是51单片机最小体系板子。下载部门可以忽略。这个板子是我最初打仗单片机的时辰买的。 此刻已经闲置。这回操作上了。

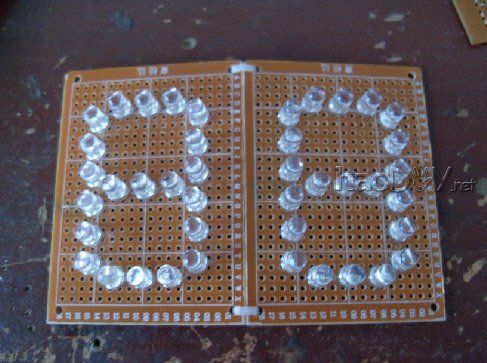

数码管细节，我用的5*7板子做的，一个板子只做了一个。

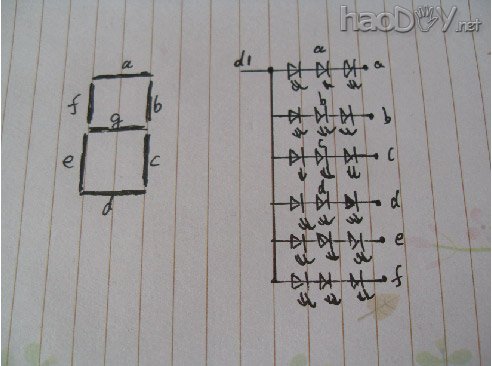

三只LED串联为一个段位。。这样正好能用12V供电。

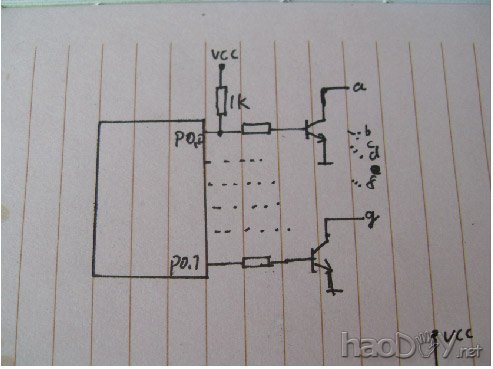

段驱动。。我只画了俩，别的的没画。

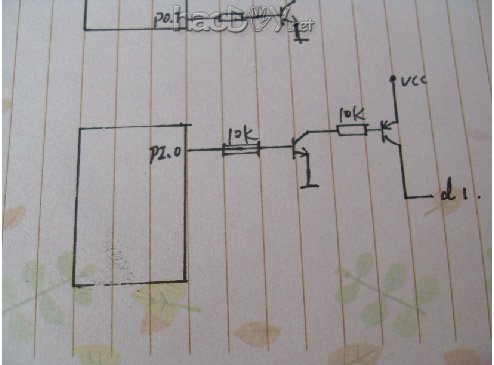

位驱动。这个较量贫困。用了俩三极管。

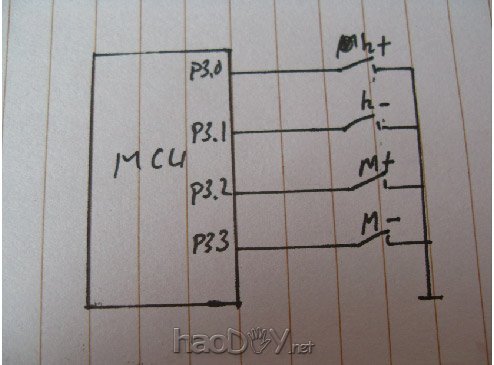

这个是按键，，回收了四个按键别离调解小时和分钟的加减调解。
因为不会添加视频，以是这里就不添加了。
最后附上工程源代码一份。这个只是最简朴的。 往后会延续添加时钟模块。温度模块等。这些要等我把鱼机研究大白往后再说了。
源文件: 4位电子钟.zip
好了，说多都是烦琐。但愿列位不要喷我。我真的怕了。
