在网上看到不少老外做的各类旋转LED表现屏,很是COOL,我也下手用洞洞板试做了一个相同的表现屏,功效感受还不错。于是再接再励继承全力,将作品进一步改造,完美后制成现在这个样子。
因为刚学51单片机,加上制作电路板软件也是从零开始,简直花了我不少的时刻和精神。不外也就是在这艰巨的独立制作中,真正学到了不少其实的对象。
本项目标要害是怎样办理高速旋转的电路板怎样供电,怎样调时的题目。我回收电机电刷的道理,将旋转轴钻空,通过一只插头将电源的从后面引到前面的电路板上,而这个旋转的插头又与牢靠在背板上的两个铜片打仗的。调时的题目有些坚苦,一是让电路板在旋转前与PC机相接,由电脑传送调时数据,这固然可行但不利便。尚有就是用遥控要领,但此方案在调试方面有很大的坚苦。
表现方法上,我回收均衡式的两排LED,这除了在旋转时能较好的保持均衡外,首要能操作双方瓜代表现方法,比单排要快一倍。
本装置不只是一个时钟,它还可以动态表现汉字及图案,这就看怎样施展了。
其详细制作进程如下:
一。旋转电机的制作 从制作本钱与利便思量,选用旧电脑用的大软驱上的直流无刷电机,只是对局部举办改革。

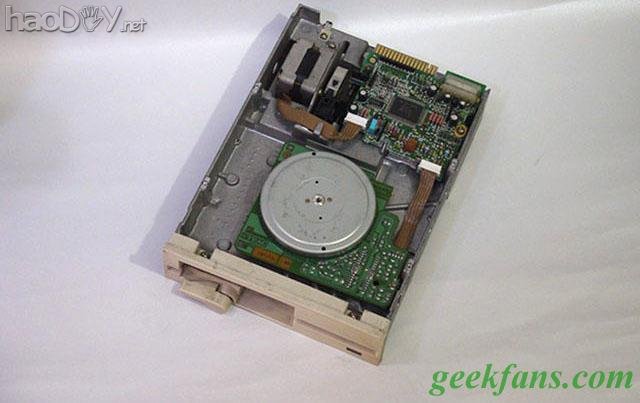

就是这种骨董软驱

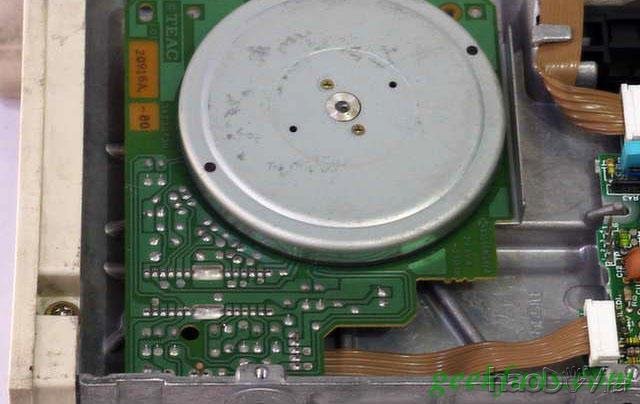

软驱上的直流无刷电机

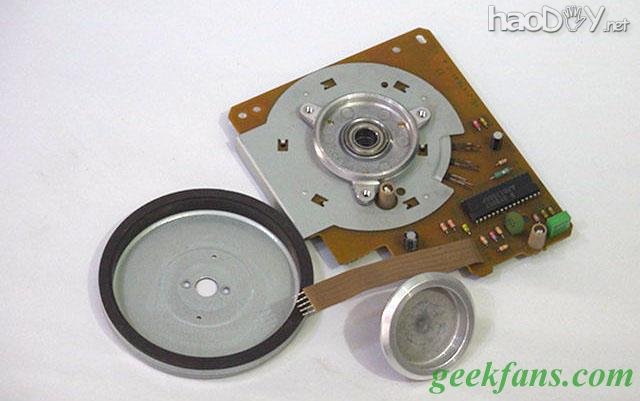

拆开后的电机
细心拆开直流电机,将带圆盘的铝轴从中开孔,让它恰恰能插入一个插头。

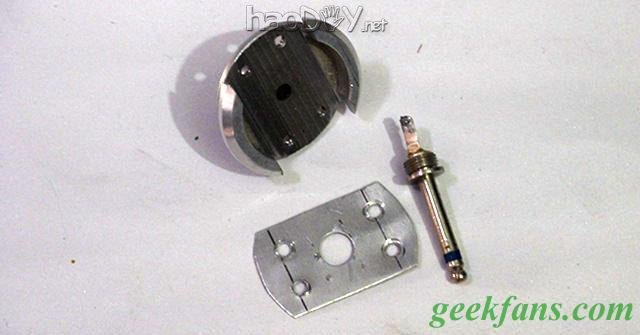

将旋转轴加工成这样
装配好往后
按拆开时的次序,反序将轴安装直流电机上。

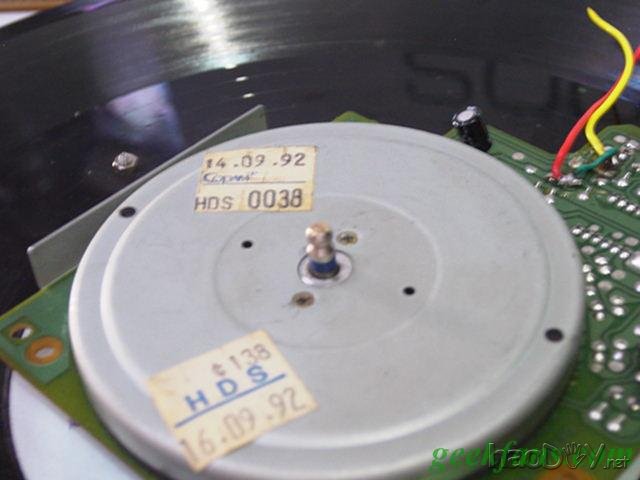

电机装配完成后

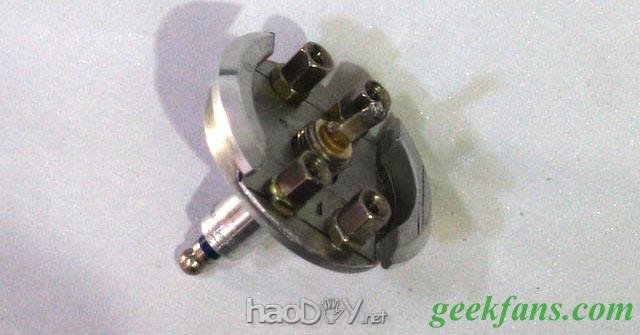

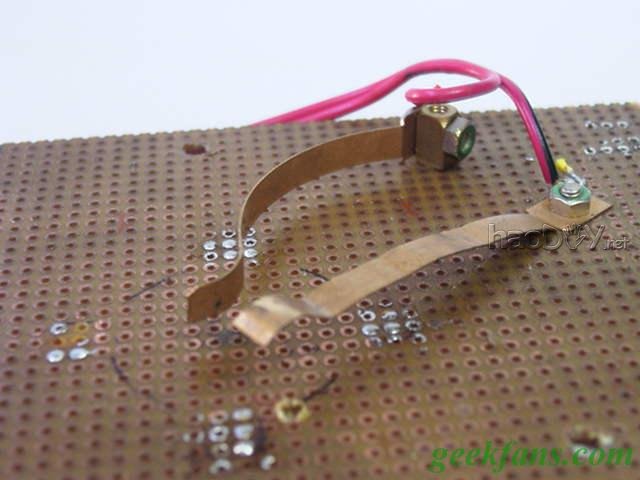

用两片铜片做的电刷

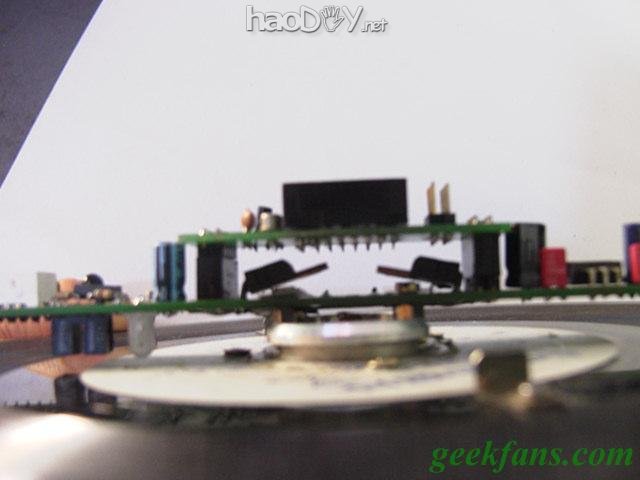

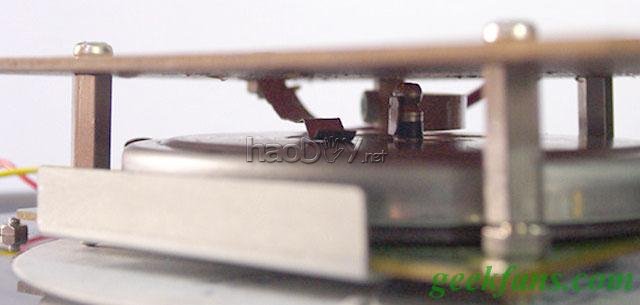

电刷装好后的侧面图

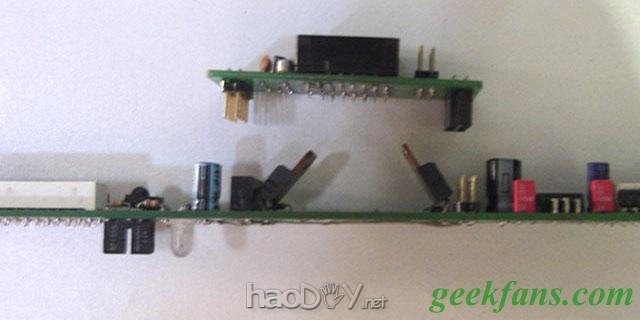

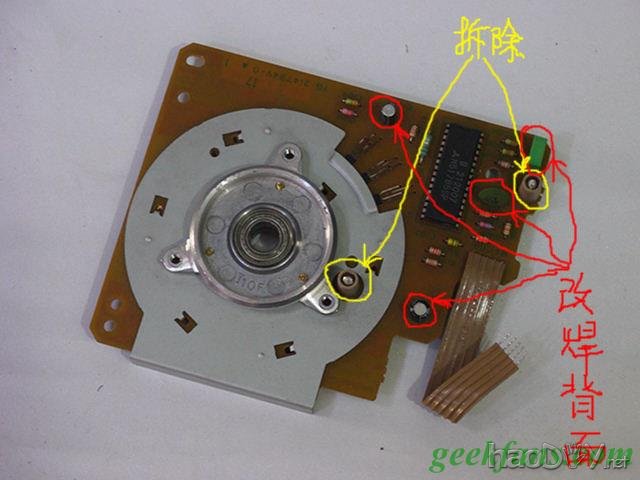

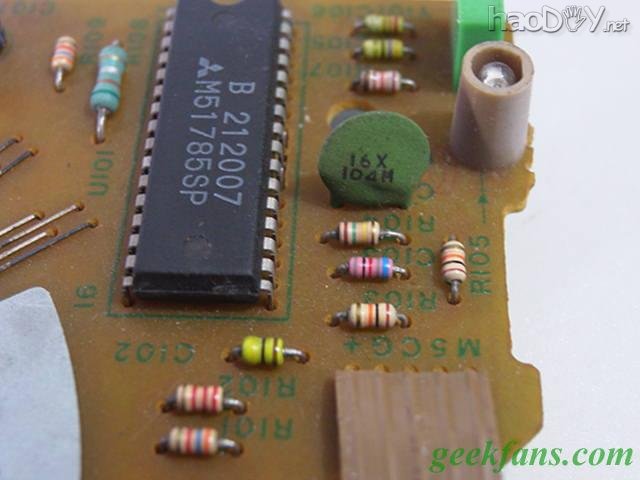

将电路板上较突出的元件改焊在后面,
电机的电源接法。

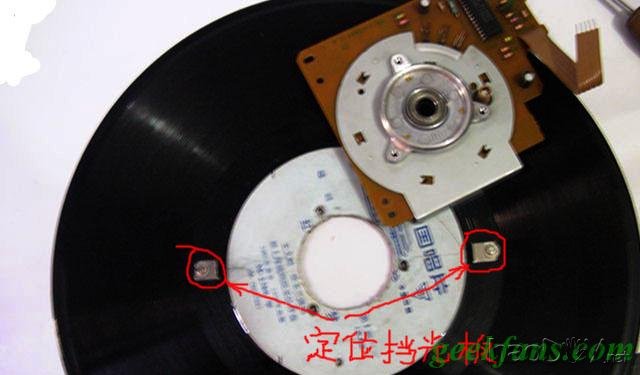

从电路板标注的标记看,“+”为电源正,“G”为电源负, “C”与“M”端别离与电源正相连匀可使电机运转 将一张旧唱片按电机座的位置开孔,而定位用的挡光板应按照电路板上感光组件的位置确定。

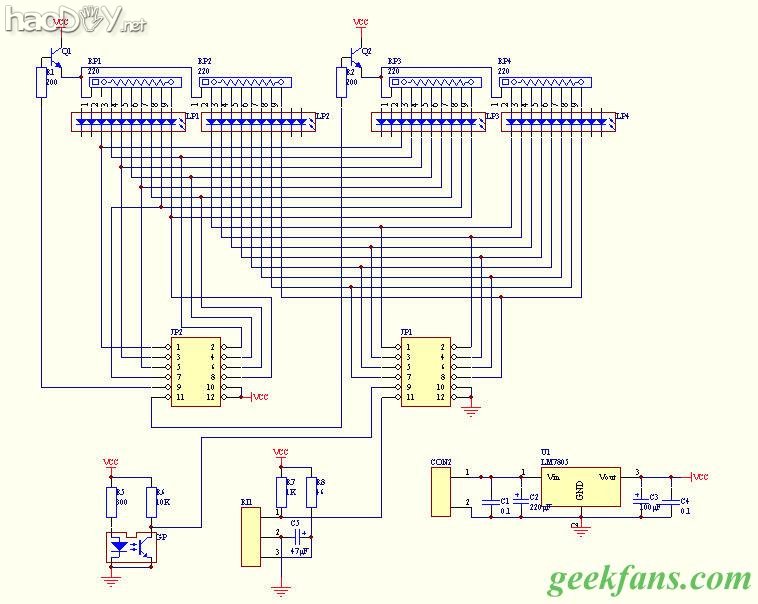

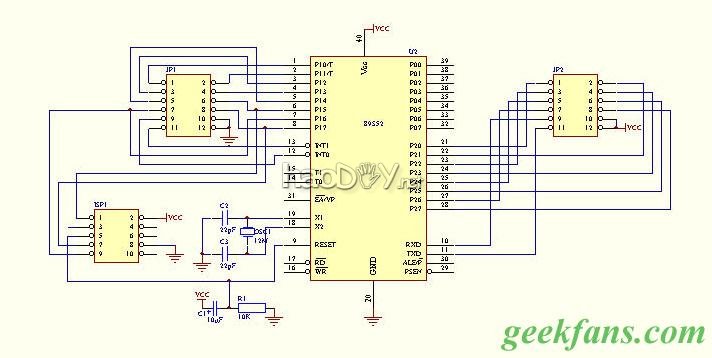

二。电路板的制作 本制作品用51单片机节制,详细电道理图如下:

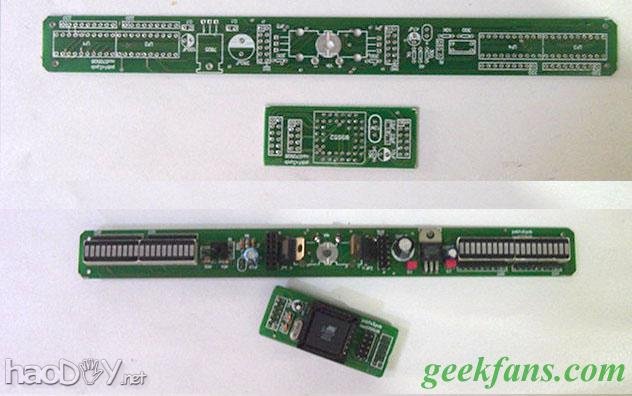

用Protel 99计划制作了电路板。

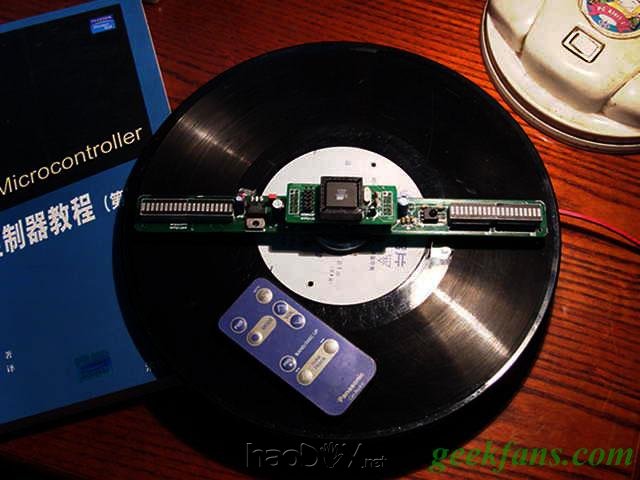

最后获得完成的作品。

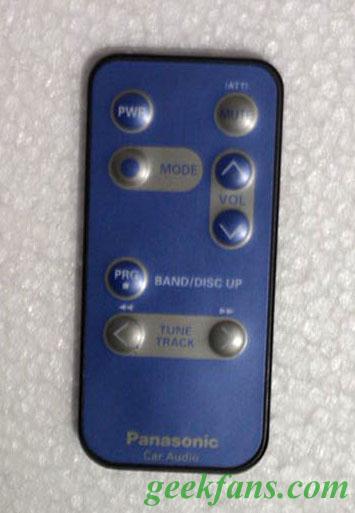

遥控器用的是松下车载机的,只用了个中的六个键。
三。软件编程 因学的是C51(不懂汇编)这里只提供C说话源措施。并限定为无遥控成果。也可提供带遥控成果的hex文件。源措施.txt
四。运行结果 从开机,调解到最后完成。
开机时
调时状态
正常运行状态
