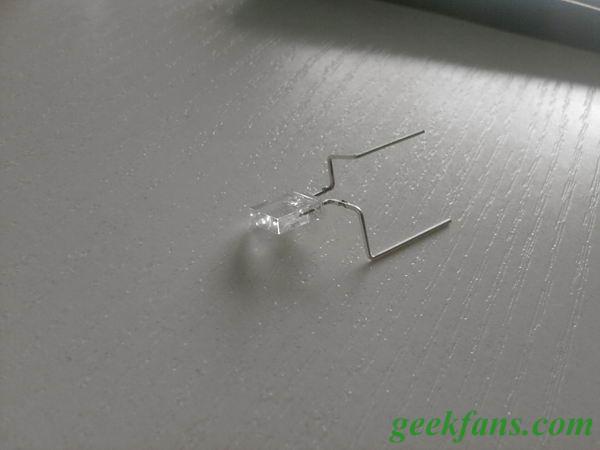

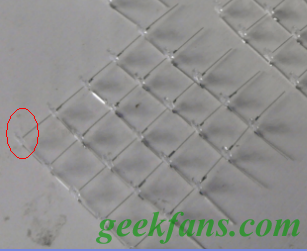

圆圈的地方就是固定柱，用管脚过细铁丝延长到与其他一样长，这样在重量上就平衡了，不要图省事就不搞这一根，否则重力会使得平面偏斜。当然了，也不是每层都需要，当时我是第二、三、四、五加了固定的，再往上就没有，因为上面几层的重量很轻，不会发生倾斜。 注意：第二层起，一定要保证每层的中心都在一个竖直方向上，上层的管脚都是穿插空隙过来的，只要你保证延长用的细铁丝（或废弃管脚）是竖直的，那么用镊子慢慢搞，问题不大。我在搭到第四层的时候，就发现已经非常难了，因为空隙越来越小，所以奉劝大家要有耐心，求稳，我个人的经验是：第二层开始时候，不要直接把管脚就向下弯折90度了，先拿到第一个平面上比划一下–我就先把管脚水平方向弯折了几个毫米，再向下弯折90度（见下图）， 结果就很顺利的下去了。

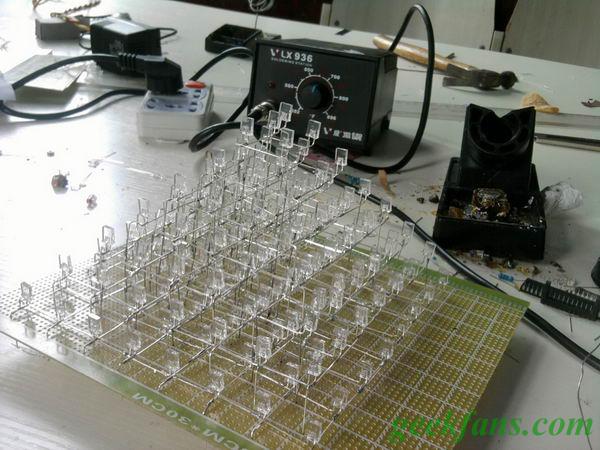

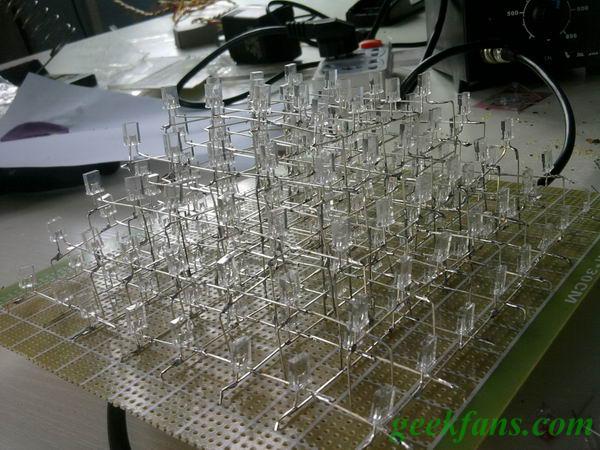

这个过程因为很是磨练人，我断断续续搞了2个下午，效果如图：   接下来是驱动电路和51单片机最小系统电路，因为我已经给了原理图，我相信有51基础，有过焊接基础的人不是问题不大，而是完全没有问题！毕竟只有245，只是布局的事情，我也会把自己的焊接图给出，附件里有的。 看过我视频的人都知道，我做工很粗糙，所以就不丢人上传我的控制板了，我相信有经验的老手会把控制电路焊接的很精巧！ 不要觉得我这样做不够详细，我也说过了，这适合有基础（单片机基础、焊接基础、驱动IC知识）的朋友来做。说到这里初学者会觉得失落，你可能最小系统都没焊接过，不过您放心，我以后的作品就是教大家最基础的东西，哪怕是最小系统板！这个金字塔是献给有经验、却找不到合适项目的老手的。可你要是问我245的原理，我也只能在您QQ我的时候我做解答，这里就不在浪费篇幅影响老手们的阅读兴趣了！ 5、原理图和程序（附件：led金字塔制作资料.rar） ：http://115.com/file/e77ne291 也许有人会觉得我设计的硬件很复杂，我也没办法，这个电路其实是我做立方体的，改了一些来做金字塔。而且这是8位单片机，就是我们最常用的STC89C51（与AT89C51指令、管脚是兼容的），为了编程简单，硬件上我就只能搞的复杂了，所以没用什么138、595的做级联。 这样做的好处就是，最后单片机你只管三个端口：P2控制X轴（二极管正极），P1控制Y轴（二极管负极），P3控制Z轴（即高度，低电位有效），你的所有编程都是围绕这三个端口，而且都是直接赋值，比如全亮：P1赋值FF，P2赋值00，P3赋值00。 就这么简单，即便是完全不懂编程的朋友，你只需修改我的程序里面的表值就可以看到不同的效果了，随意修改即可！！！你写个几行的程序就可以看到全亮的效果。我给的程序是静态的扫描的，因为没时间搞动态程序，还请大家谅解，我平时的工作实在是太忙了！ 第一次写教程，肯定有不足之处，希望朋友们多给意见！也因为时间有限，不能写出动态程序，我用的是汇编语言，现在也在挤时间自学C语言，这次的程序是汇编，大家忍忍吧！ (责任编辑：admin) |
