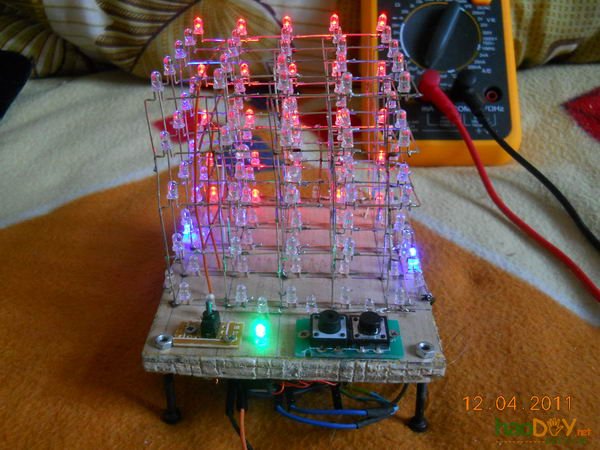

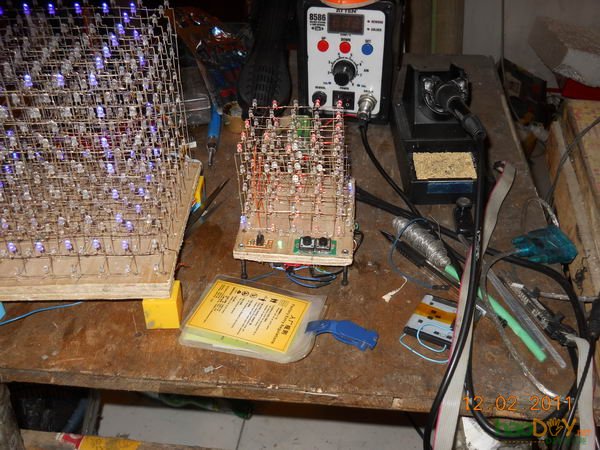

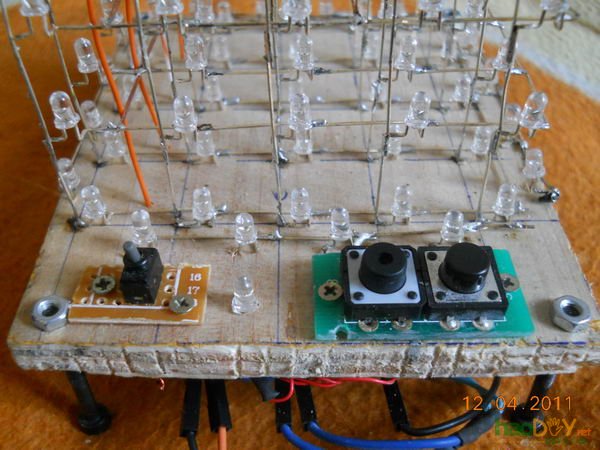

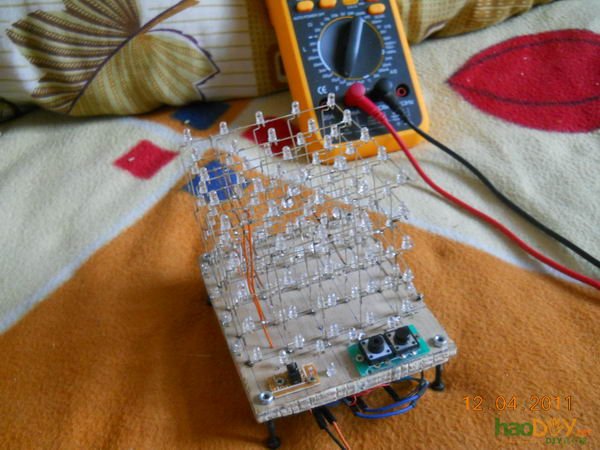

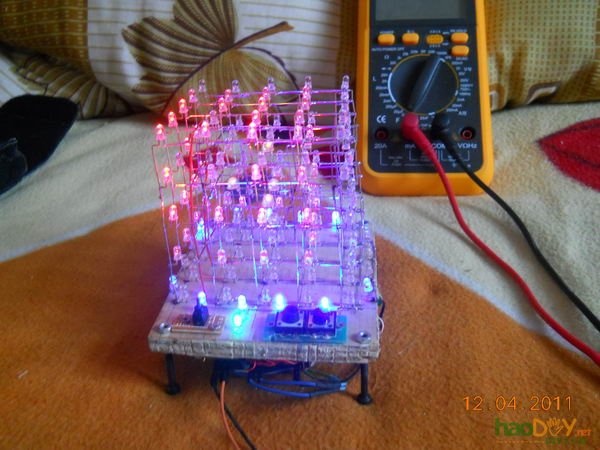

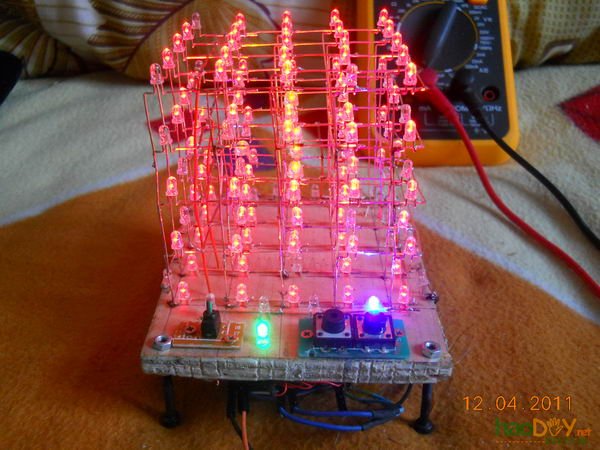

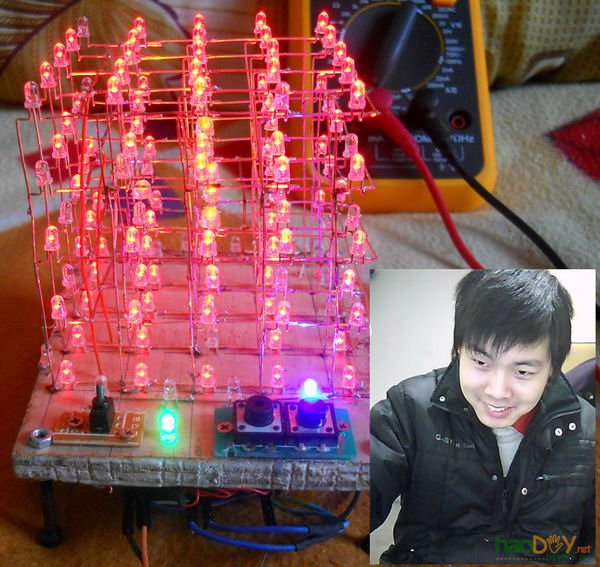

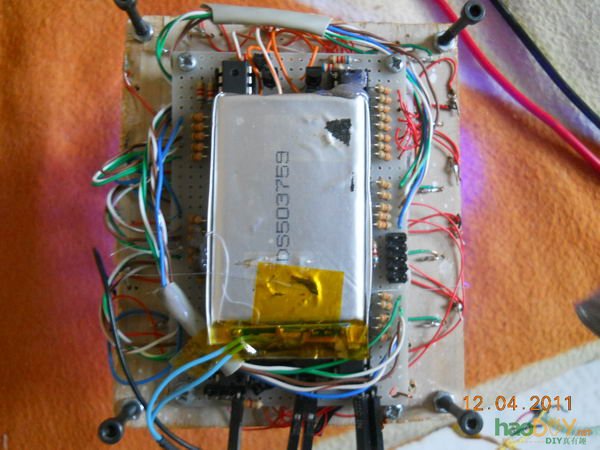

网友谢路春这次又跟咱分享了他制作的另一款光立方，尺寸稍微小点，不过另有特色。 下面是他的介绍： 上次发了8 x 8 x 8的，竟有2500多点击率，和许多评论，我感到很有成就感。 做完888后，我想在温习一下，进一步巩固涉及到知识，和练习一下不同类单片机之间程序的移植，就做了这个新的光立方。 这个光立方5 x 5 x 5 大小，红色，中心加7个黄色的，底层四边有16个蓝色跑马灯，2个并连,用一个74hc574驱动。边长是8cm。 主控芯片为51系列单片机AT89s52,6个74hc574,其中一个是驱动跑马灯的。 这回我给光立方做了个开关和两个按键，一个电源指示灯。一个按键用来调节花样的变换模式，开机后是自动循环变换，按一下按键，电源指示灯熄灭，说明按键生效，下一个花样将从第一个开始，并循环演示，再按一下，进入 下一个花样循环演示，当进入最后一个花样时，再按一下按键，又变成自动循环变换花样。另一个按键，用于调节整体运行速度，按一下加快，到最快后，再变到最慢，就是在改延时函数中的一个全局变量。 8 x 8 x 8的程序改成5 x 5 x 5的还是挺难的，必须得把8 x 8 x 8的程序完全弄懂，光一个盒子效果我就研究了几天。 目前只编写出了10 种花样，其中有几个是自己写的。芯片也不一样，888是AVR系列的ATAMEGA16，有许多地方都要改。
期待更多的朋友加入进来，一起折腾！ (责任编辑：admin) |
