制作mini摇摇棒

时间:2017-07-04 22:08来源:本站 作者:haodiy 点击:
以前做的摇摇棒都送人了现在再做一个 自己玩 (*^__^*) 嘻嘻…… 这个摇摇棒很小 体积只有 2*8*1cm啥也不多说了 看过程吧 O(∩_∩)O哈哈~首先需要的材料 有:电容



    以前做的摇摇棒都送人了  现在再做一个 自己玩 (*^__^*) 嘻嘻……
   这个摇摇棒很小   体积只有 2*8*1cm  啥也不多说了 看过程吧 O(∩_∩)O哈哈~

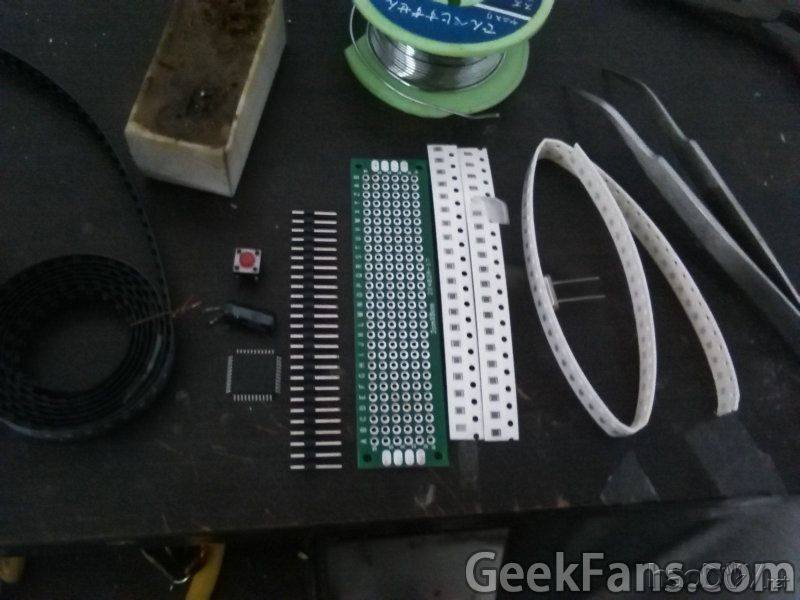

  首先需要的材料 有:电容 晶振 电阻(10k 821欧) 排针 洞洞板2*8cm
还有0805led  开关 神马的  贴片89c52单片机

制作mini摇摇棒

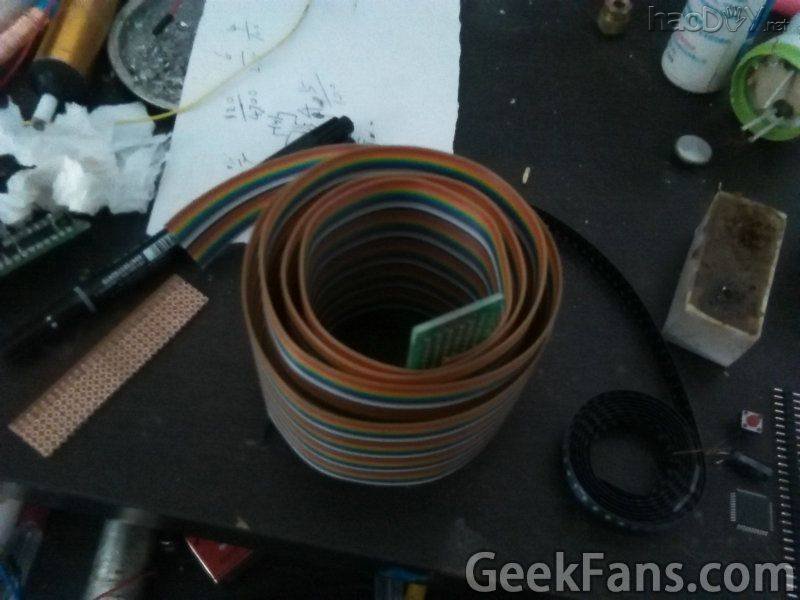

对 还有排线 排线的用处 一会儿会说

制作mini摇摇棒

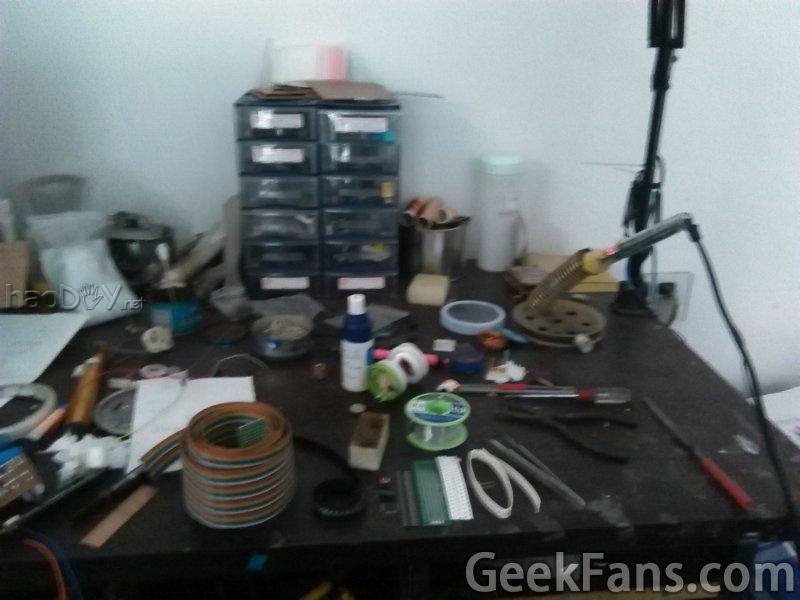

  然后就是 焊接必备的 工具 还有镊子 剪刀啥的

制作mini摇摇棒

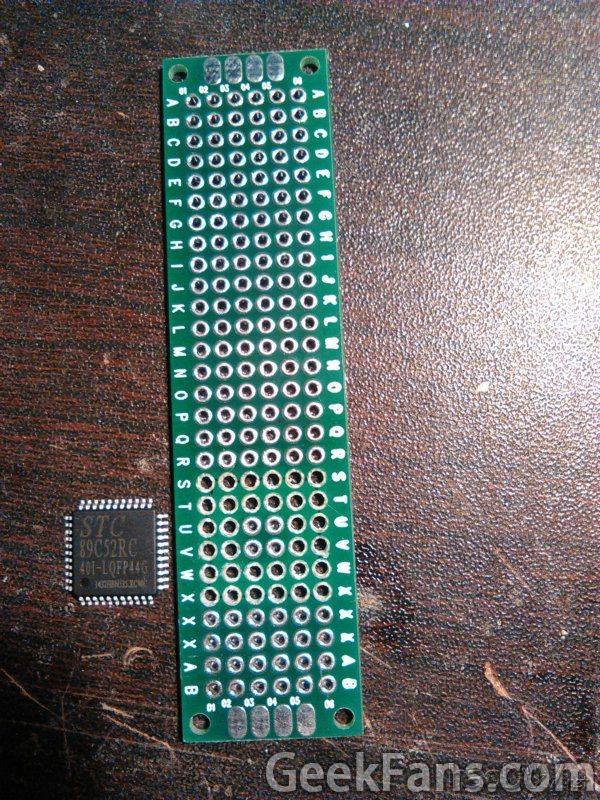

   因为 洞洞板地方不够 所以用的是贴片单品单片机  要想在洞洞板上
使用贴片单片机 就只能飞线了  洞洞板需要前期的工作 就是按照
单片机的大小 钻孔 因为飞的是漆包线 害怕 焊盘会 刮破漆皮, 然后短路
神马的 所以把 焊盘都钻掉  在这里我用的是1.5mm的钻头

制作mini摇摇棒

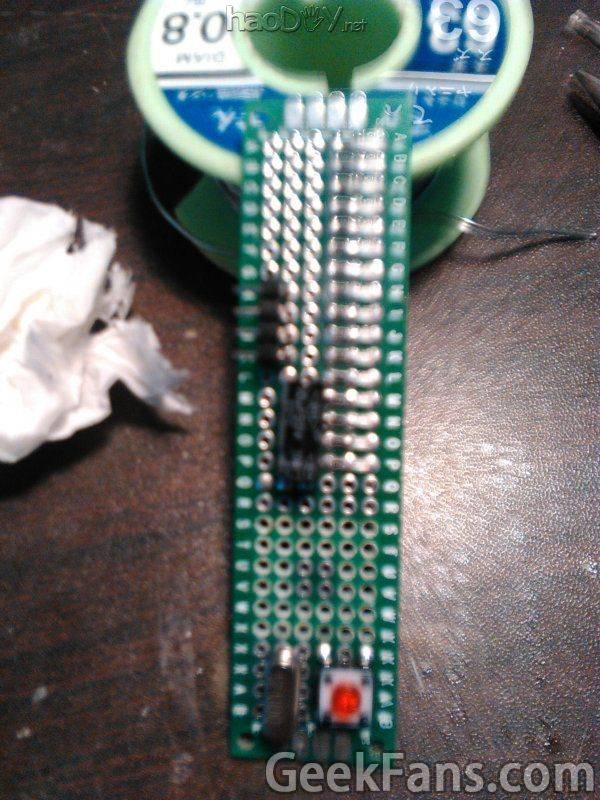

  然后就是在洞洞板上焊接上有关元件

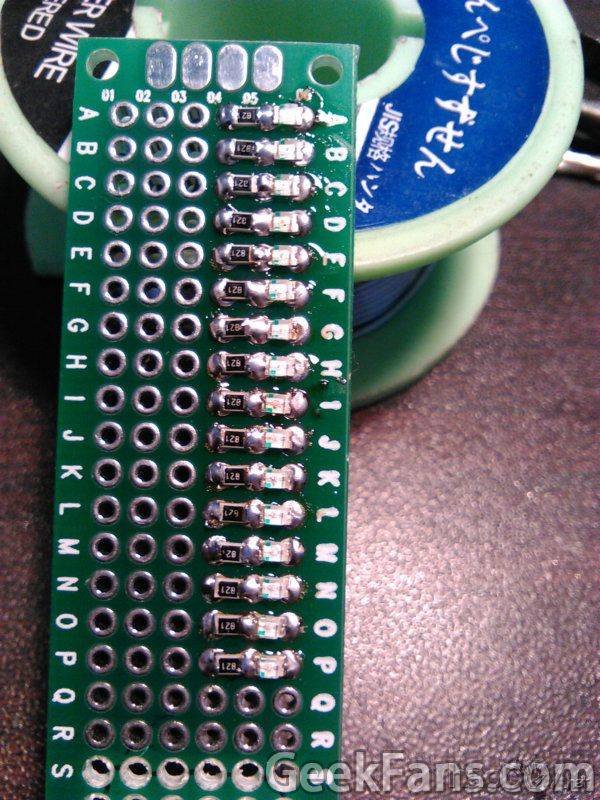

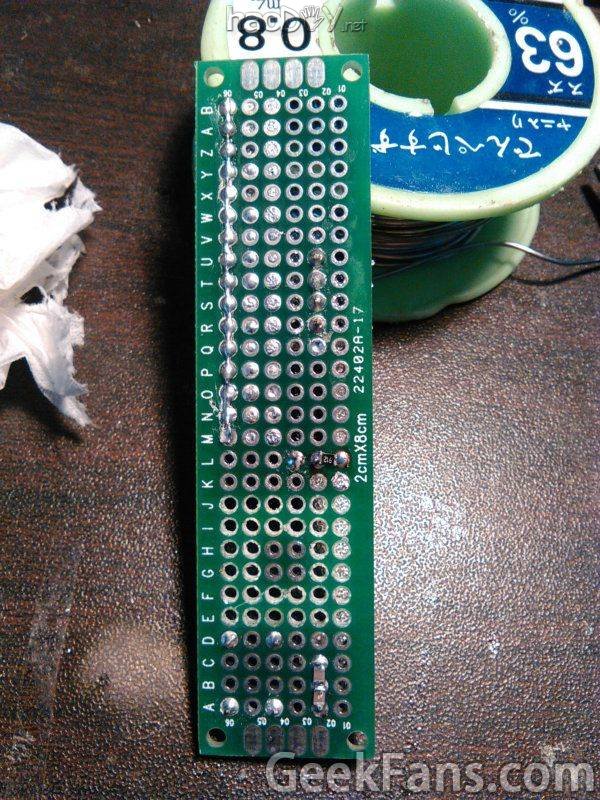

先焊接led 和限流电阻  在这里我用的是820欧德电阻  这个
电阻下的led亮度差不多

制作mini摇摇棒

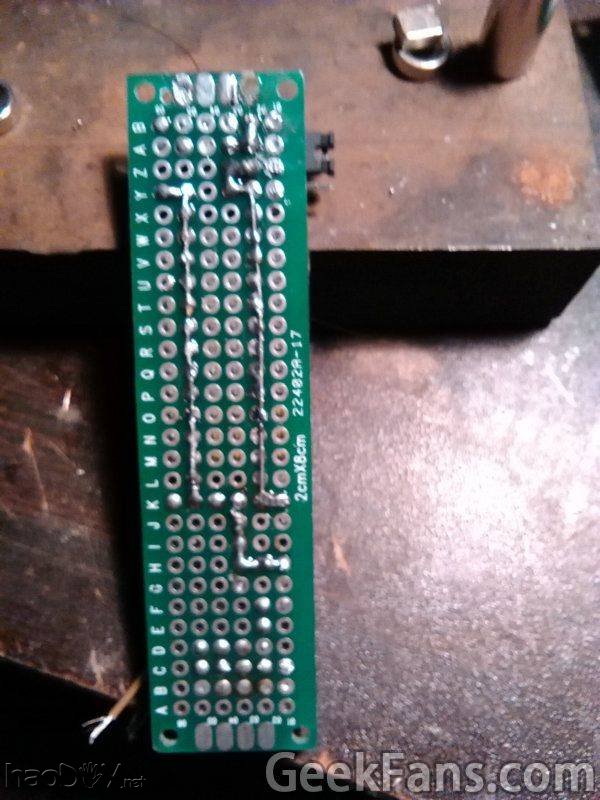

然后把其他的 复位电路 晶振  开关 下载接口 都一一焊上去

制作mini摇摇棒



制作mini摇摇棒

然后 用酒精 把板子上的松香刷掉   因为松香在上面 很难看 然后
  烤一烤  把水分蒸发掉 我用的98 医用酒精 有水分 所以 烤  要是用工业的 究竟
或者别的 就不用烤了

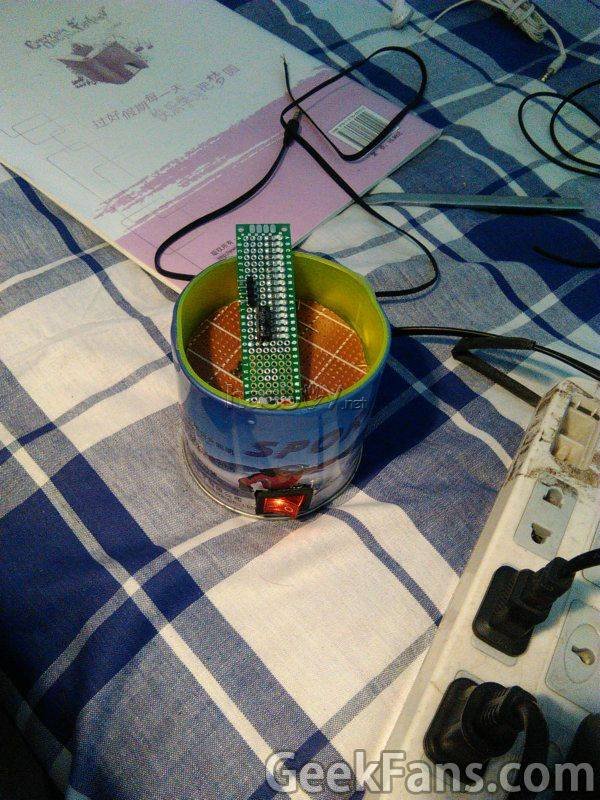

   这个 是我自己做的小加热器 只有5w的功率  不过够用了

制作mini摇摇棒
现在就差安装单片机了    单片机焊接时 我用的是0.1mm的漆包线
首先 用烙铁把单片机的引脚全部上锡  然后一根一根的 把线都焊上去
记住  ! 只需要焊接有用的引脚   没用的焊了也没用

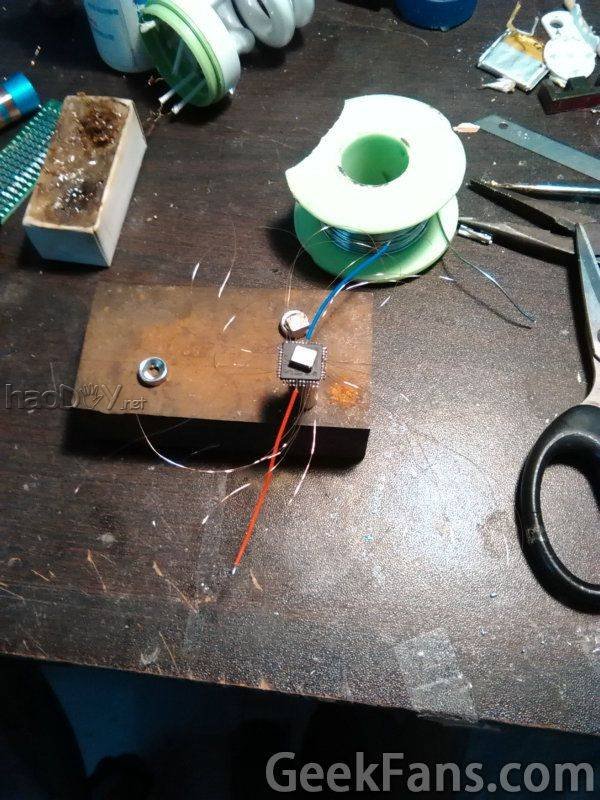

我用两块强磁铁来固定单片机  电源线  最号粗一点
  制作mini摇摇棒

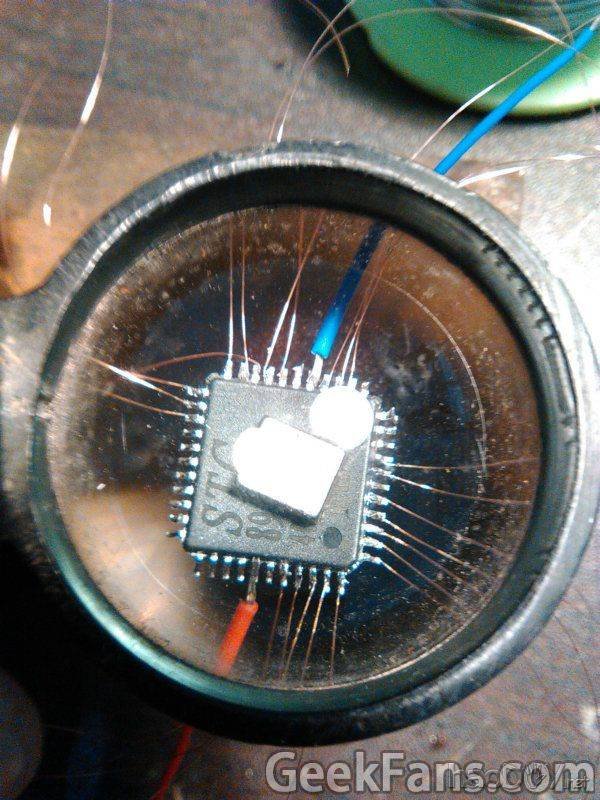

放大后的 照片  大家可能认为 这么细的线 怎么能焊上去嘞!
认为自己肯定不行 。。其实很容易的 只需要一个比较尖的烙铁
和一双稳定的手 就行了  多练几次 很容易就学会了
制作mini摇摇棒

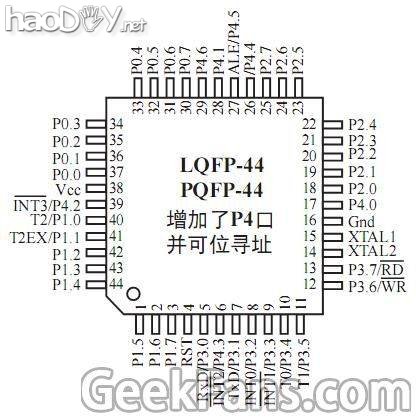

在这里我 给大家一张贴片单片机的引脚图
有什么疑问的就问我
制作mini摇摇棒

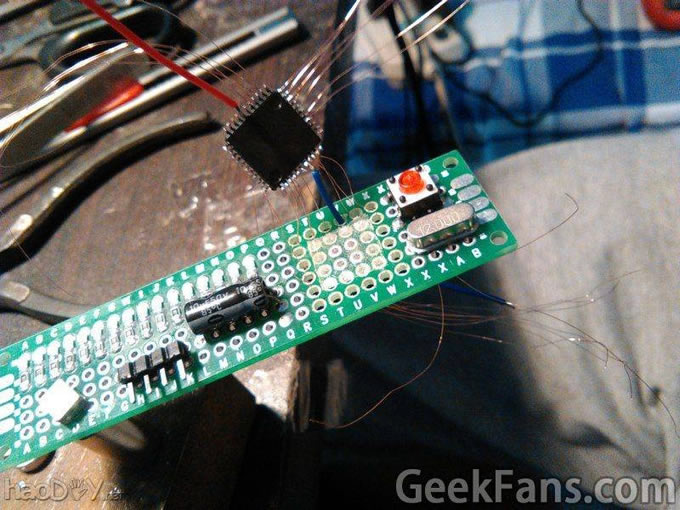

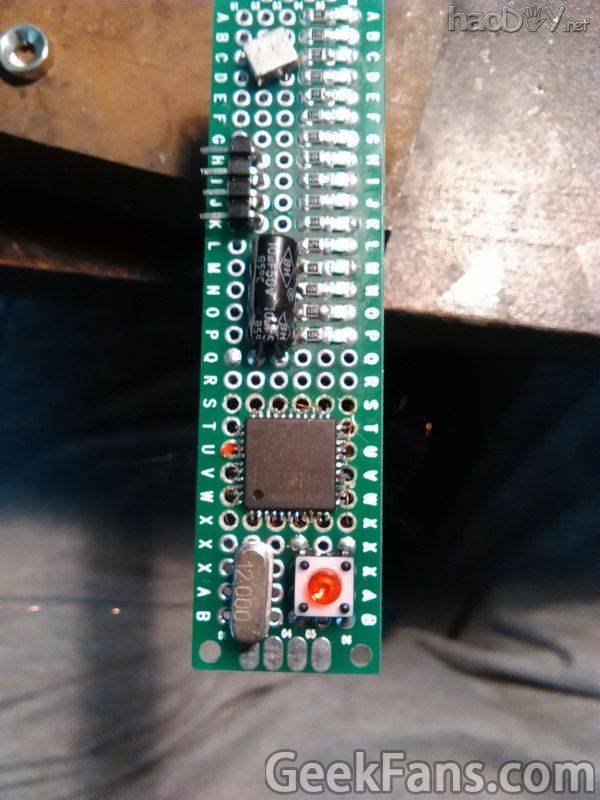

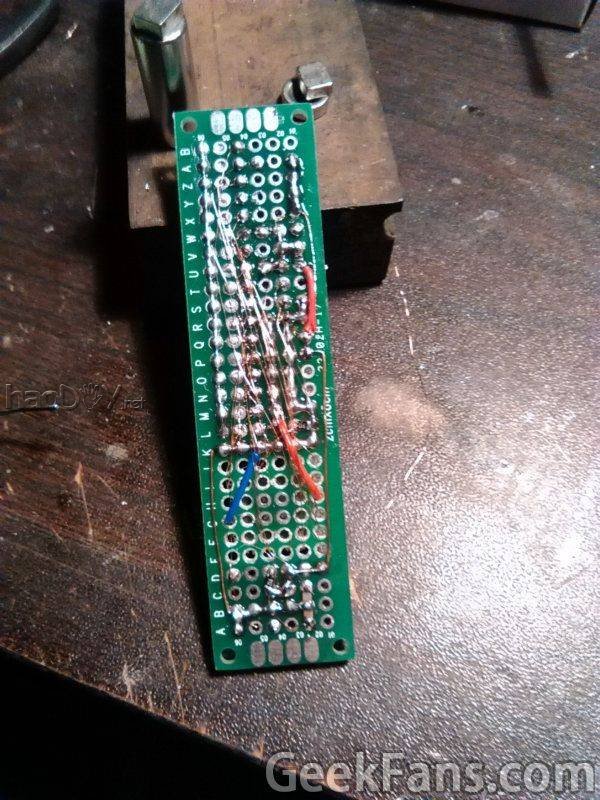

现在单片机焊接好了 就往洞洞板上塞线 就行了
要提前在固定单片机的地方放一块双面胶 这样固定的会比较;牢固
  制作mini摇摇棒

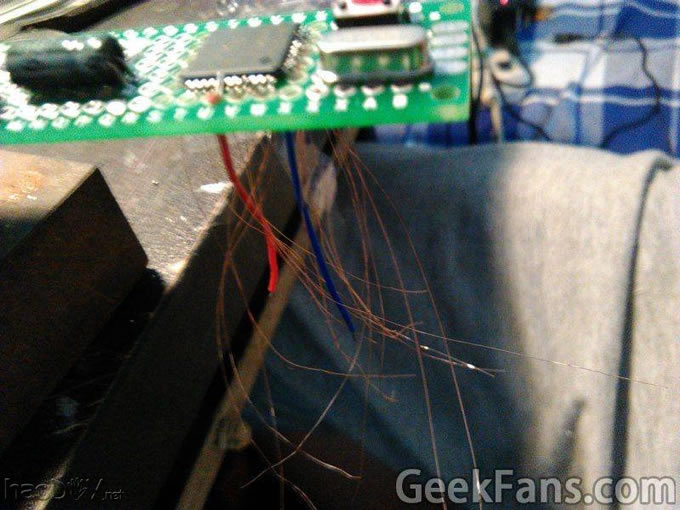

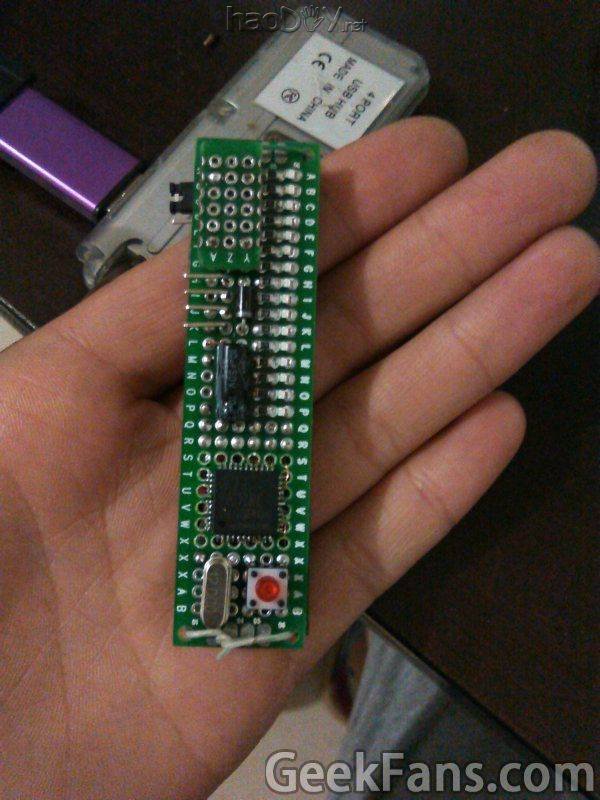

  最后完整的 弄好  那些细线 可以随便 往下面的洞洞里插  怎么方便怎么来
  制作mini摇摇棒


  制作mini摇摇棒
然后 把线 焊接到对应的地方
摇摆开关最后弄
  制作mini摇摇棒

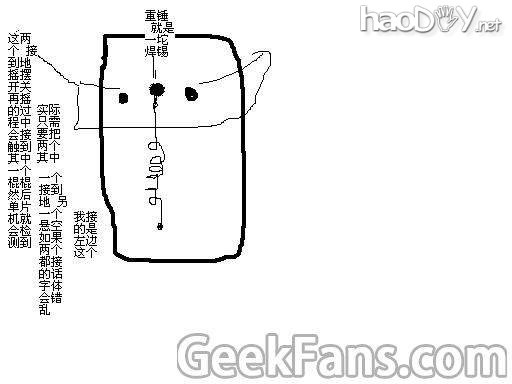

像这样  中间的小弹簧 就用排线里的几根铜丝一起 搓成线然后
盘起来 就成弹簧了我用的是三股  这样比较灵敏  再多的话就不太灵敏了
焊好后 剪一块板子 盖住摇摆开关

制作mini摇摇棒

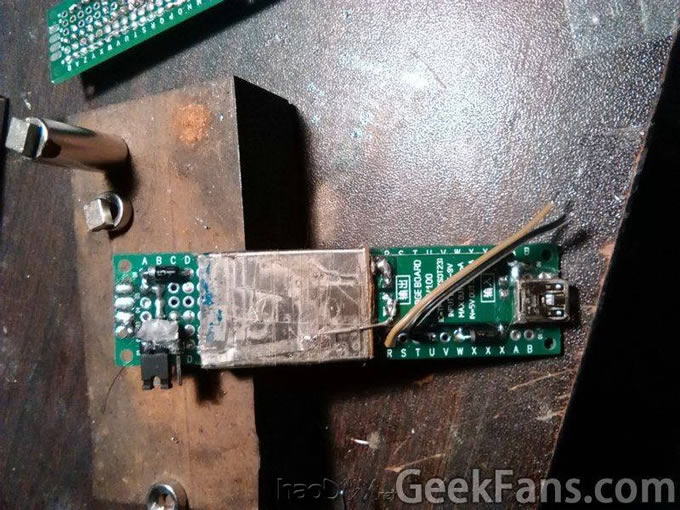

  最后就差不多了        然后再做一块电池板
这个 没有过程 这是以前鼓捣的   电池是从MP3里拆的 开关就用排针做
充电板是买的 很简单 相信 一看就懂
制作mini摇摇棒
制作mini摇摇棒

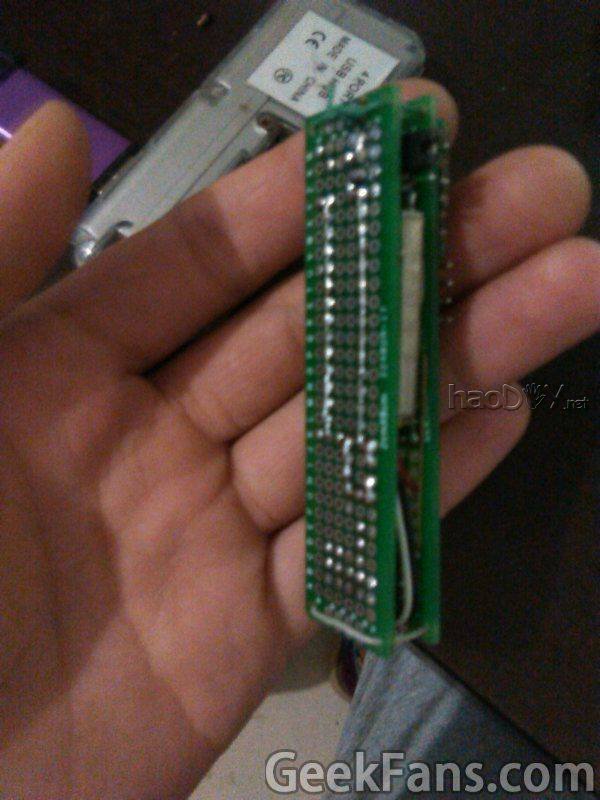

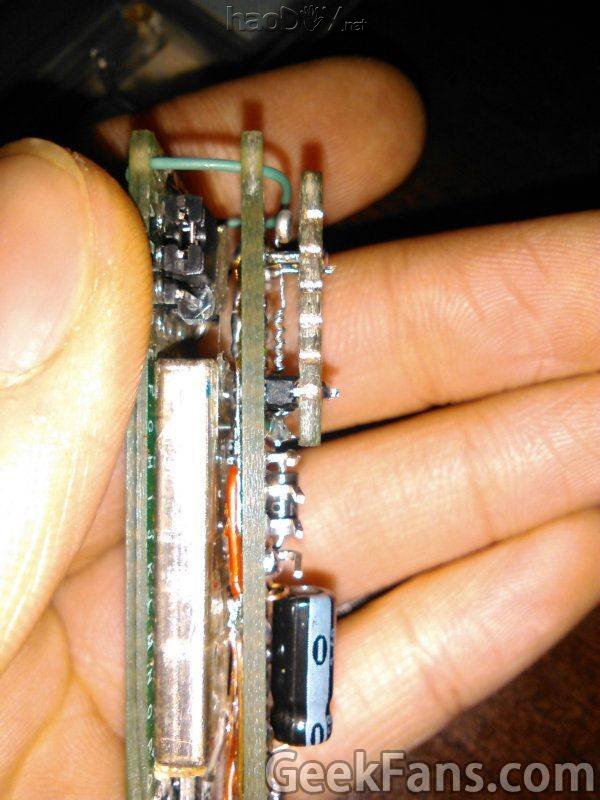

然后把两个组合起来  就ok了
制作mini摇摇棒

制作mini摇摇棒

制作mini摇摇棒

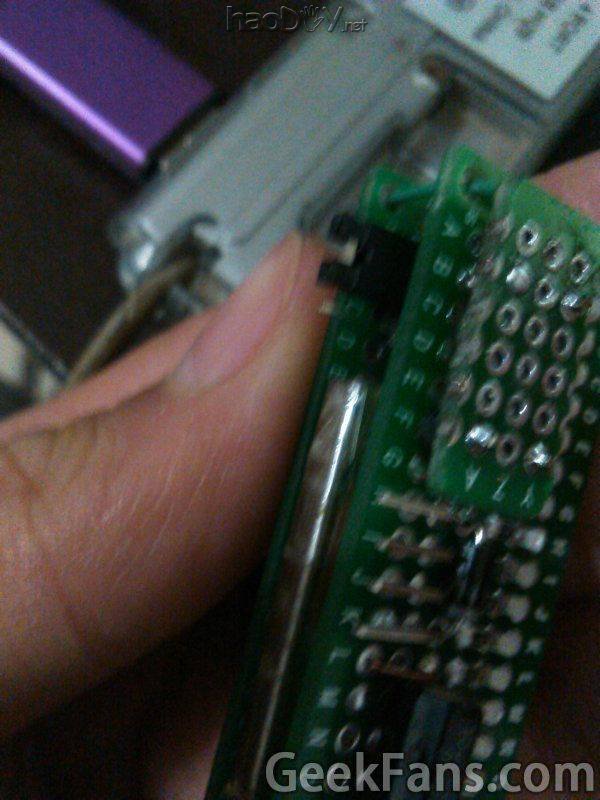

这是摇摆开关
  制作mini摇摇棒

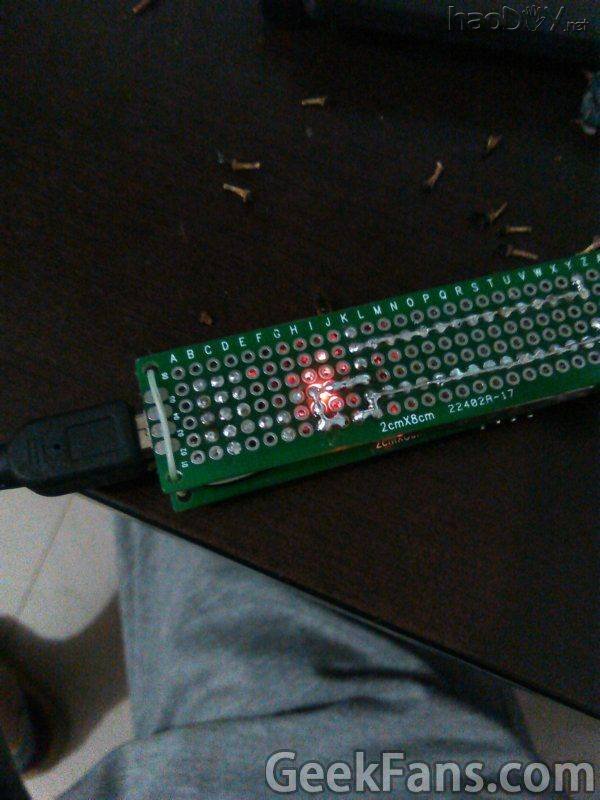

正在充电  中。。。。。。。
制作mini摇摇棒
到这里就大功告成了  如果 没有电池啥的  就只能连着线
摇了
   这是 好不容易抓拍到的  图片  懒得拍视频了
制作mini摇摇棒

制作mini摇摇棒

制作mini摇摇棒

制作mini摇摇棒

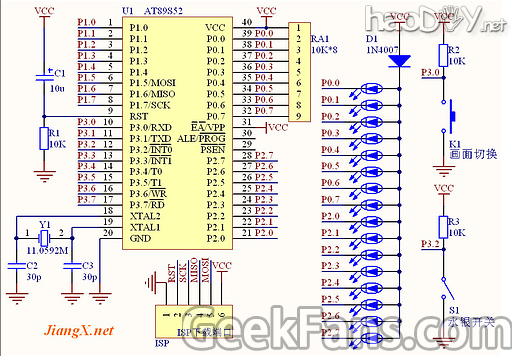

电路图在此

制作mini摇摇棒
