立方光进级版

Chinked-out事变室 刘小平 李志远

事变室淘宝店出售此作品，店肆地点：

?tracelog=twddp

先上一段视频：

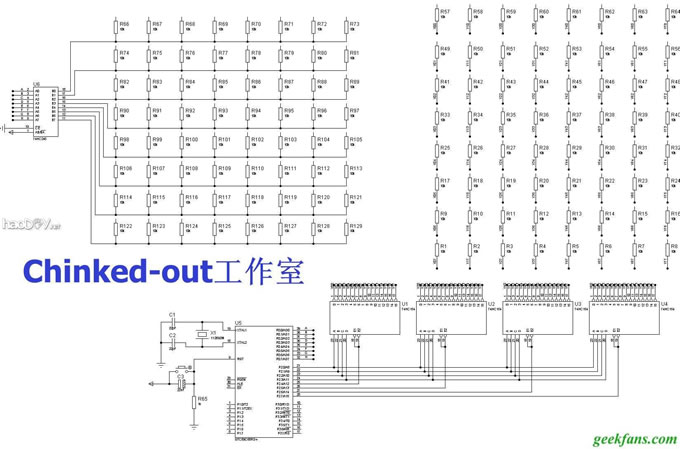

先是道理图：（点击图片看大图）

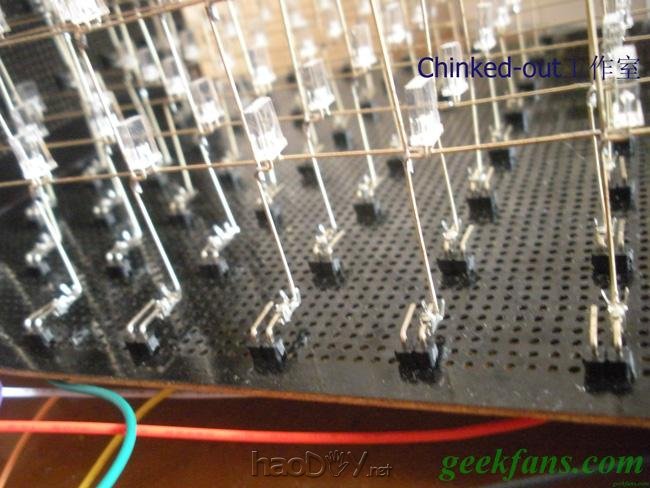

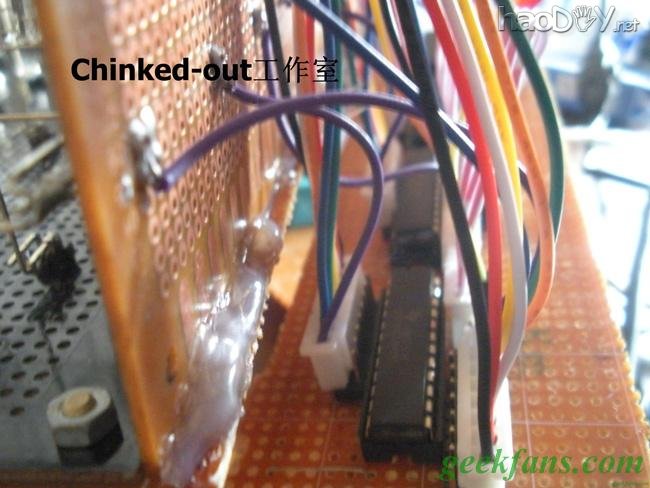

实物焊接图

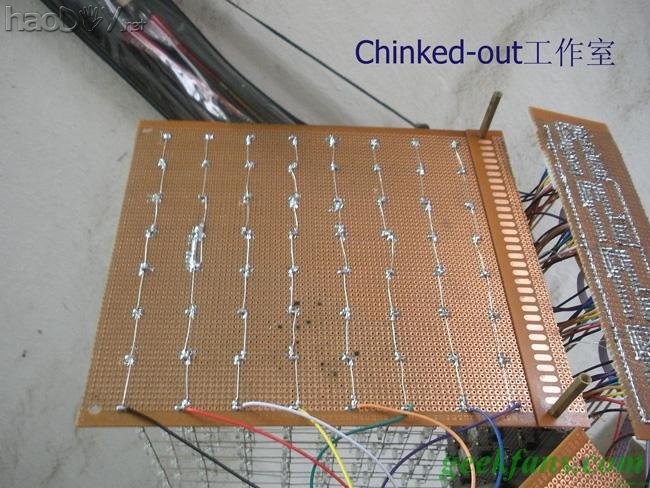

侧面板图

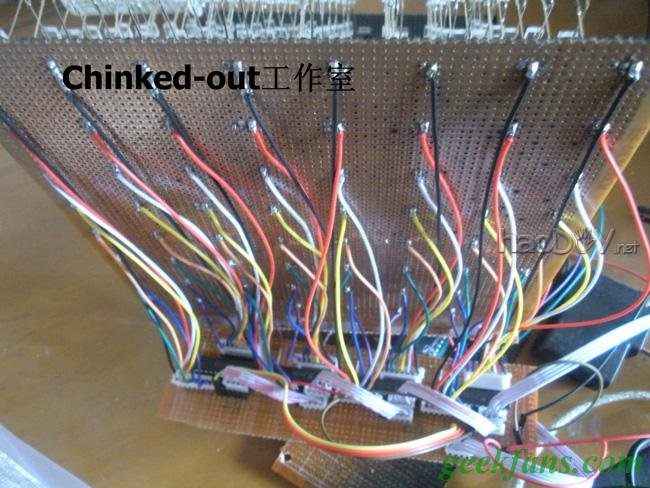

底面板图

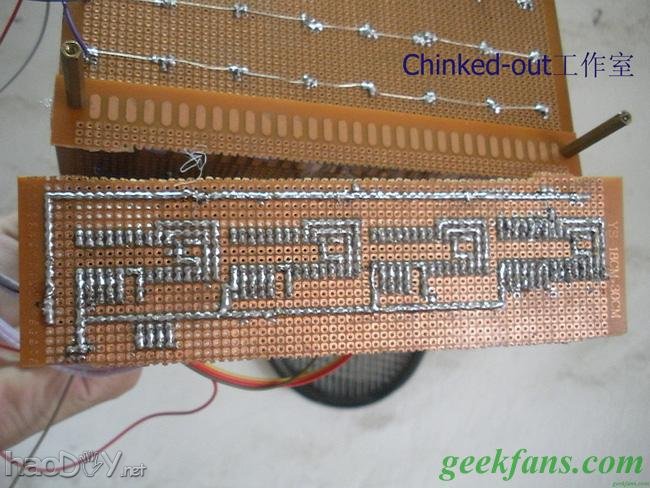

驱动板图

驱动板不和

认为本身的焊接还拼凑吧

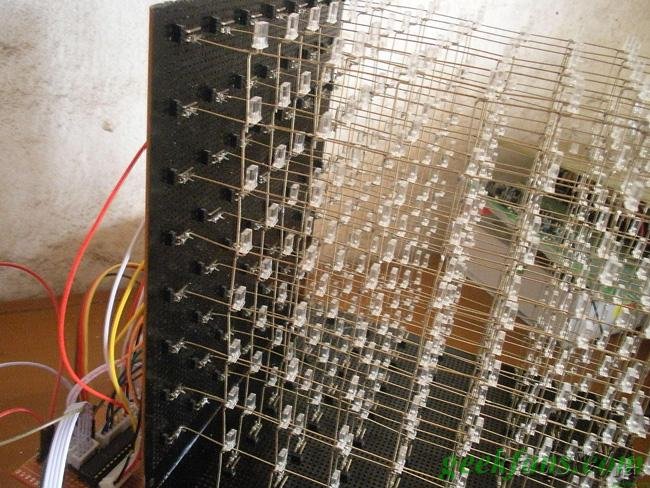

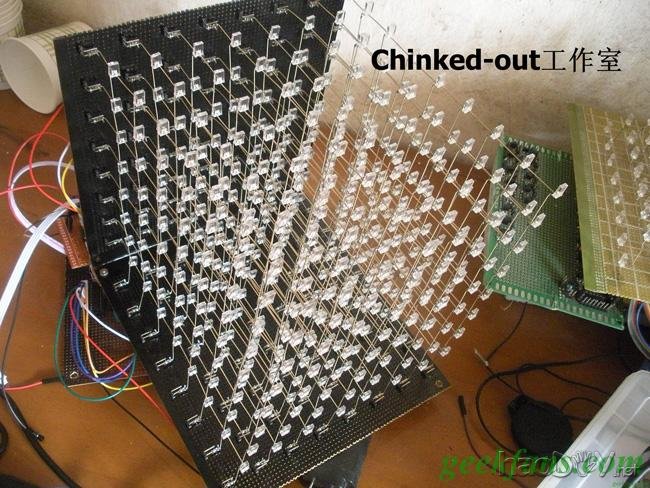

落成图

节制代码如下：

LED_Y  EQU P2

LED_X  EQU P0

ORG  00H

sjmp count

START:

MOV  SP,#60H

MOV  DPTR,#TAB

MOV  R0,#79H

MOV  R1,#00H

mov  r4,#10

MOV TMOD,#01H

mov ie,#82h

MOV TH0,#0d8H

MOV TL0,#0f0H

SETB TR0

MAIN:

MOV  DPL,R0

MOV  DPH,R1

MOV  R2,#11100000B

cjne r1,#5ah,LED1

sjmp  start

LED1:

lcall play

CJNE R2,#11110000B,LED1

MOV  R2,#11010000B

LED2:

lcall play

CJNE R2,#11100000B,LED2

MOV  R2,#10110000B

LED3:

lcall play

CJNE R2,#11000000B,LED3

MOV  R2,#01110000B

LED4:

lcall play

CJNE R2,#10000000B,LED4

SJMP MAIN

play:

MOV  LED_Y,R2

CLR  A

MOVC A,@A+DPTR

MOV  LED_X,A

mov  r7,#80

DJNZ R7,$

MOV  LED_X,#00H

INC  DPTR

INC  R2

ret

count:

DJNZ R4,NEXT

MOV  R4,#10

mov  r6,a

mov  a,r0
