一直以来很喜欢爱折腾，也从上面学习动手做了几个手工。这次动手做了个钟在此抛砖引玉和大家分享。制作灵感来源于爱折腾上二极管的光立方和老婆买的施华洛世奇手表，感觉很拉风。（当然了，前者制作过程很蛋疼，后者价格相当彪悍。。。，一直都忘不了16×16×16光立方下面网友的经典回复：坏一颗会不会疯掉）chouette也有一款，这款有山寨版的才3，4百，感兴趣的mm可以自己上淘宝搜去，省得说我做广告。

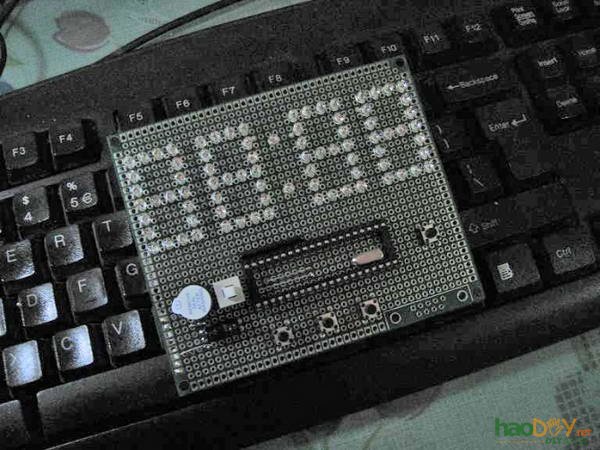

1、在淘宝上买了一套led电子钟的散件（30元），300多个焊点历经10+小时的焊接。。。贴片原件手工焊接很痛苦啊，最长的地方不到2mm，镊子都捏不住。店主最初给的二极管全是红色的，我觉得不够漂亮自己买了绿、蓝和黄色4个数字1个数字1种颜色。中间两个呼吸灯用的彩色。

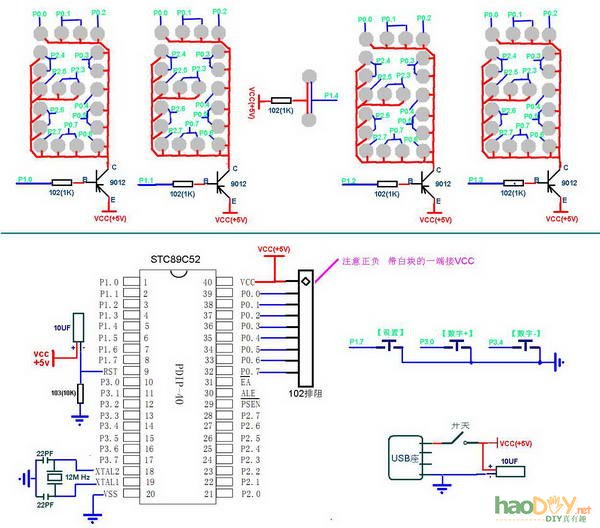

电路图（清晰大图）

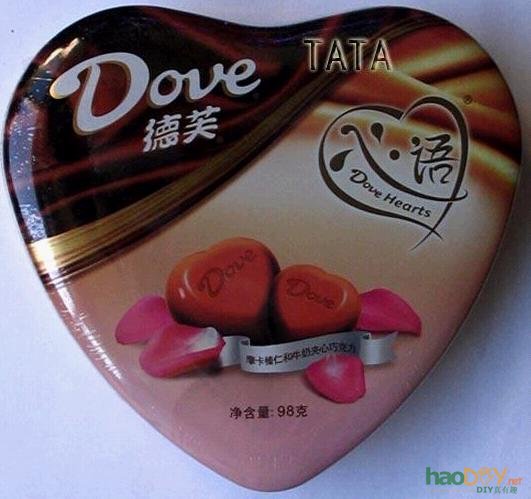

2、找个合适的盒子放电路板。因为是送老婆的，所以我选的是德芙心语巧克力的桃心盒子。这年头茶叶月饼什么的精美包装盒有的是。只要表面平整就行。

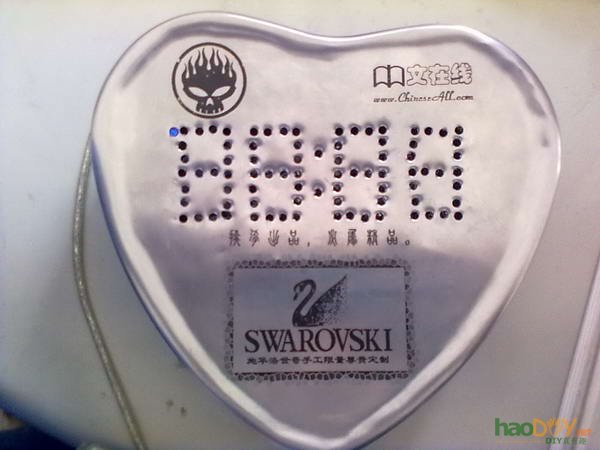

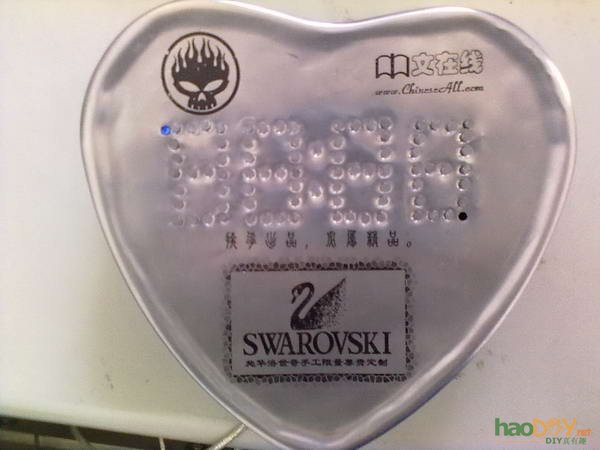

3、砂纸打磨或者用除漆剂把盒盖和侧面的油漆弄掉。 4、在盒盖上打眼。在此我犯了一个非常愚蠢的错误，先把电路板固定到了盒子里面然后在盒盖上打眼。因为盖子是不透明的看不见下面二极管的位置，拿卡尺量了半天还是差了几毫米。因为焊好以后二极管之间的相对位置是固定的，所以应该是先把眼打好再去固定电路板。 5、在盒盖上印上自己想要的图案。我选了地狱火和老婆单位的logo。在此感谢爱折腾提供创意http://www.izheteng.com/diy/electrolytic-etching-of-brass.html。有非常详细的如何把图案转印的方法。我没进行化学腐蚀，直接把激光打印机的图案转印到铁皮上了(普通a4纸就行，但效果略差）。试了一下腐蚀效果不是很好，可能因为铜板和铁板材质不同吧。左上那颗蓝钻是当时打眼没量好，弄个窟窿出来，没辙只好贴钻了。索性盗用施华洛世奇的logo印在下面，好在不是商业用途也不侵权。注意转印的时候和刻章一样，图案必须是反的，否则就sb了。

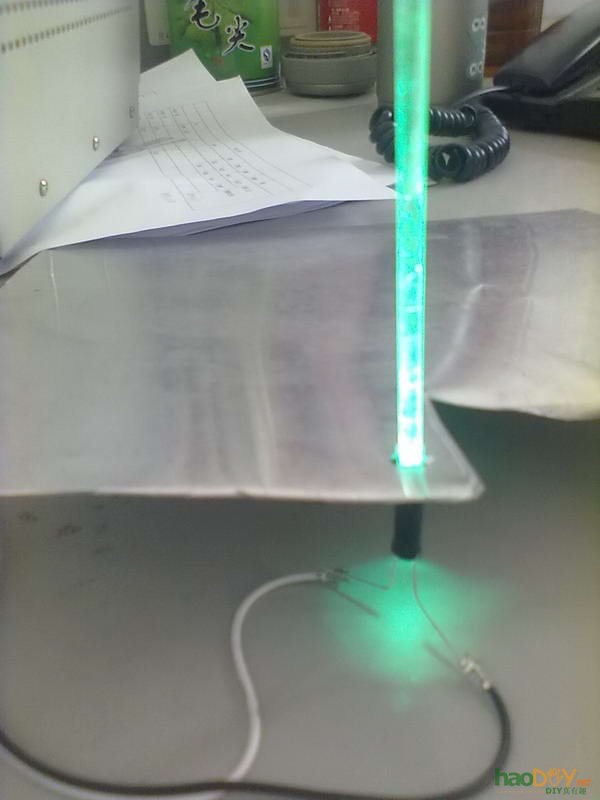

6、用有机玻璃棒把光导出。直接把二极管从眼里探出来很难看。有机玻璃的导光性能很好也漂亮。下图为示意图，二极管与有机玻璃棒之间采用饮料吸管套接，外围黑色胶布。不贴胶布会漏光，有机玻璃棒之间挨的比较近，本来不发光的也会导光，就影响看时间了。
7、插好有机玻璃棒后的样子

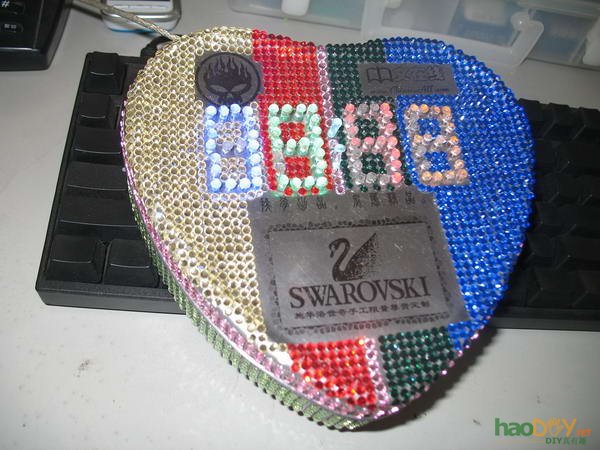

8、贴钻。这个是我之前最头疼的，没想到实际操作起来却是最简单的。还差侧面没贴。

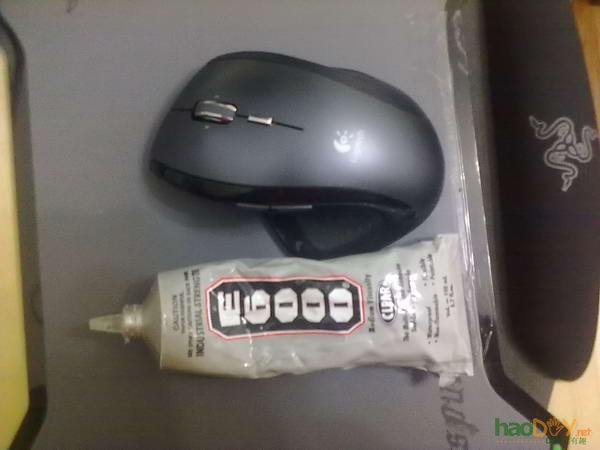

在此介绍一下贴钻的心得，我自制了一个胶嘴，否则水钻胶太大只了一挤一大坨把3mm的小钻都淹了。一定要有贴钻的专用笔，比镊子快很多。还有就是随便找个小盖子放钻，把一大堆的钻都倒里面先拣正面的贴，没有了拿起来摇一摇，就会有很多摇成正面可以继续贴。否则光给水钻翻面就是个繁琐的工作。

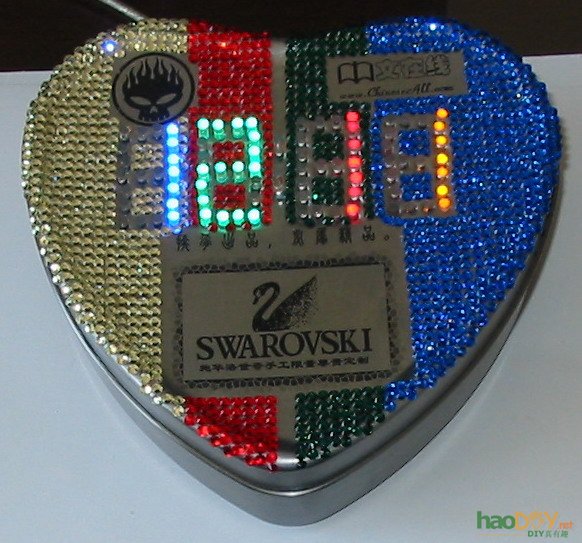

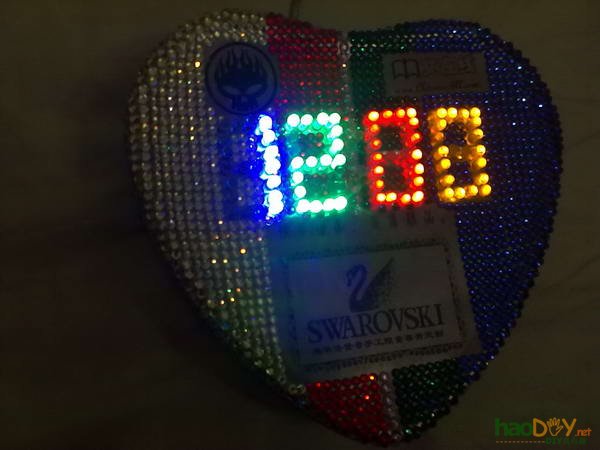

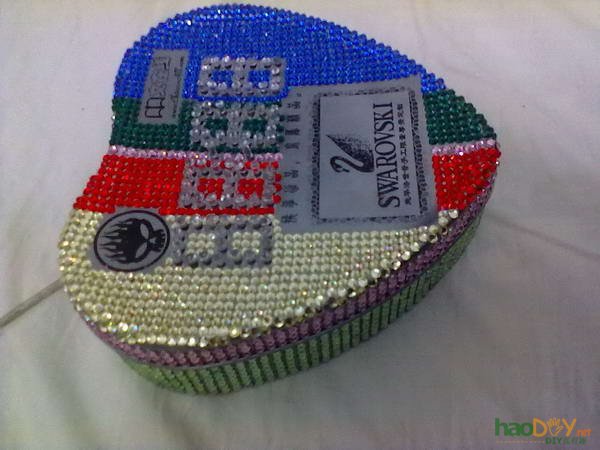

9、成品。
相机很差，有部分拿手机拍的。实际效果比这个华丽的多，摄影水平也不行，不会调什么光圈什么镜头啥的。所以拍出来连时间都看不清。下面这个是在表上盖了一张a4纸。
总计费时50小时左右，最难的部分是打洞，1mm的误差手工的话基本到极限了，但肉眼很明显的能看出洞打得不齐。（慨叹啊，打洞是个技术活）因为是第一次做所以比较慢，成本是100元多一点（很多东西没有经验都买多了）。二极管60多个1个大约1毛多，水钻1w颗（图便宜买的套餐剩下7000多）加胶80左右。有机玻璃棒3块钱1米2米足够了。
