CREE，最闻名的LED供给商之一，在LED市场上的职位简陋相等于Intel在PC市场。

CREE的种类繁多，坎坷端产物的技能指标也相差悬殊。虽然价值也相差不少，许多出产厂商每每操作这一特点夹杂视听，钻空子。

媒介

陆续串代码的意思，譬喻：XR-E Q5 WC——XR-E指封装情势，Q5指LED型号，WC指LED的光色
XP-G R5 2S——XP-G指封装情势，R5指LED型号，2S指LED的光色

想相识更多请参阅CREE官网：

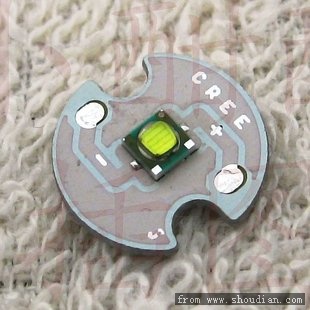

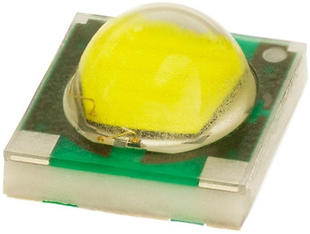

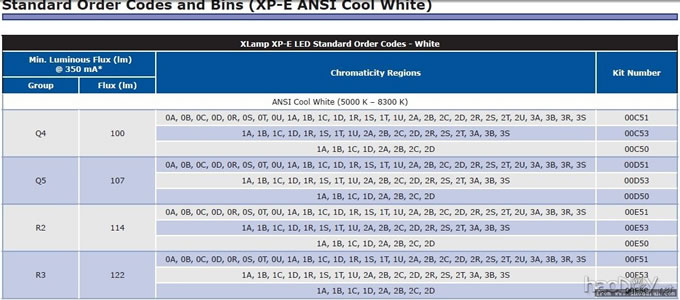

以上是XP-E的封装，发光体一共有三条金线，导电栅4条。呈目字布局，可以看到发光体边沿有3个斑点.一样平常常见的有Q3 Q4 Q5 R2 R3系列，尚有增补一点，就是Q3-R2系列有两种封装情势，XR-E XP-E都有。今朝XP-E封装系列做到最高BIN的只有R3，假若有见到XP-E R4 R5那都是假的，除非你直接从CREE拿的测试品
有疑问请查察CREE官网&L.pdf

diyCREE LED的封装形式与差异『转』

1 XR-E

diyCREE LED的封装形式与差异『转』

大焦点

diyCREE LED的封装形式与差异『转』

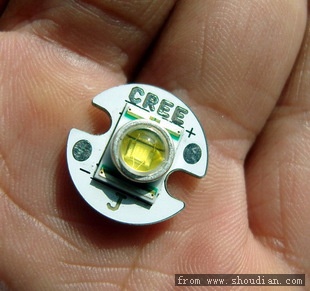

小焦点的XR-E,远射筒的最好选择

diyCREE LED的封装形式与差异『转』

黄底系列，早期的封装，此刻较量少见了

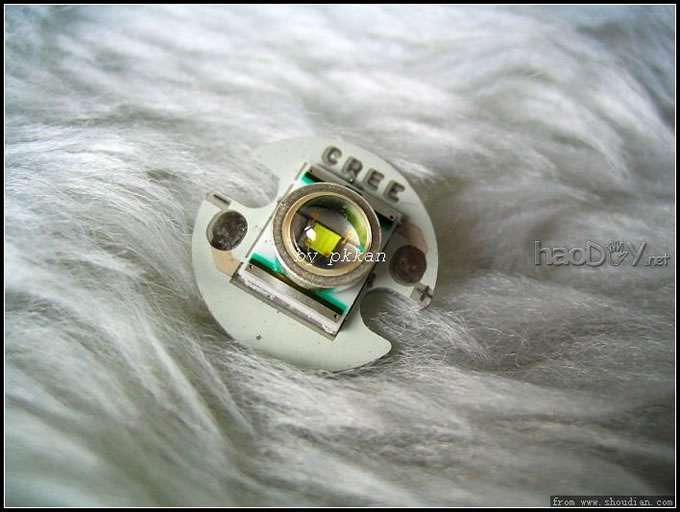

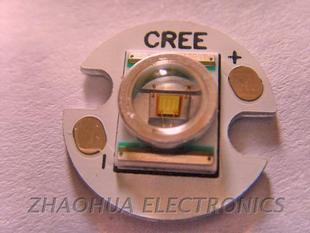

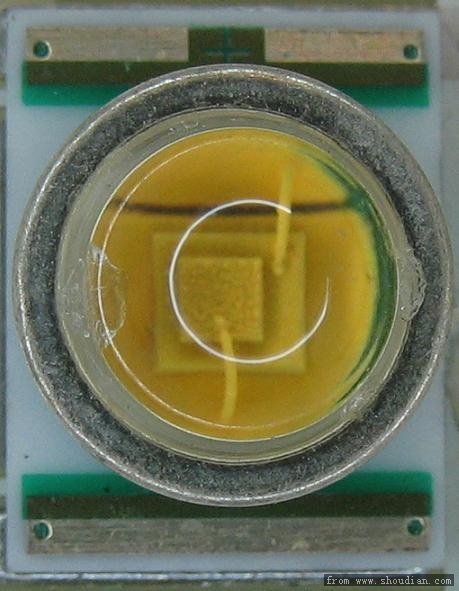

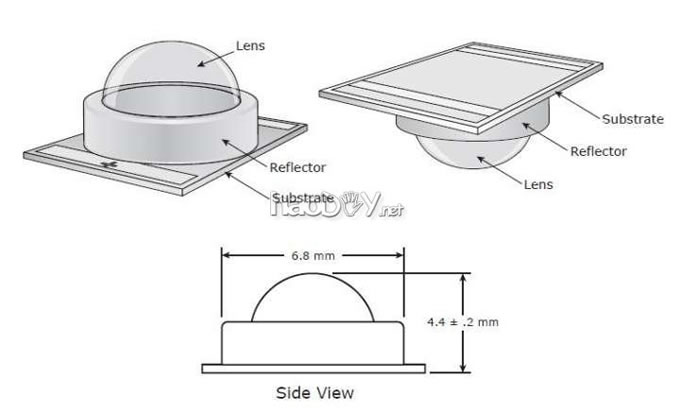

以上是各人最最常见的封装情势 XR-E。特点是LED外有一个金属环，也许这就是名字的由来吧RING，有四根金线，导电栅也是四格。
这种封装今朝光效最高的上限是XR-E R2，350ma 下114-122流明，1A下有256-274流明。

2 XR-C

diyCREE LED的封装形式与差异『转』

黄底P4

diyCREE LED的封装形式与差异『转』

这个是早期光效较量低的P3 P4 Q2,只有2根金线，光效350ma下80-90流明

3 XP-C

diyCREE LED的封装形式与差异『转』

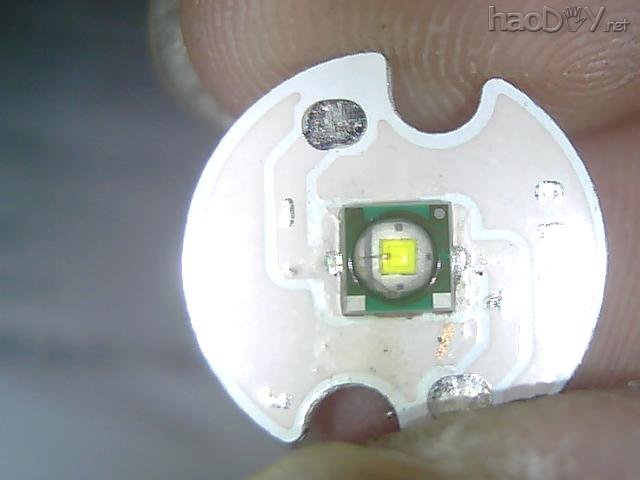

这个不是很常见，不外新手要留意调查，以免JS鱼目混珠。那么怎样别离呢？其拭魅这个封装照旧挺好别离的。一是发光体在XP系列里是最小的；二是两金线，导电栅只有3条，呈日子布局；三最高电流只能上到700ma.一样平常这种封装的有Q2

4 XP-E

diyCREE LED的封装形式与差异『转』

增补一点，所谓的金线是指LED发光体边围的导线（高纯度黄金），而发光体上的是导电栅，把发光体分别为几个区块的那些线

diyCREE LED的封装形式与差异『转』

5 XP-G

diyCREE LED的封装形式与差异『转』

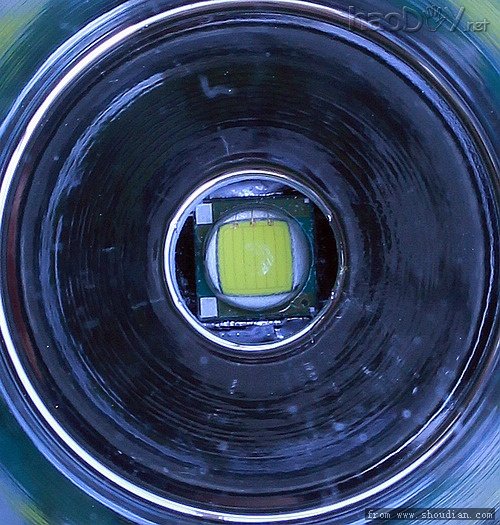

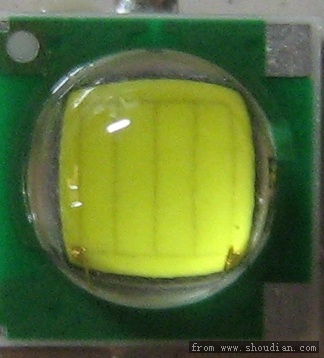

这是XP-G的封装情势，特点：有5条导电栅，发光体充满整个透镜。常见的有R3 R4 R5等,今朝R5光效最高，350ma电流下有139流明，1A电流可达345流明。不久将会有比R5更高的S2.

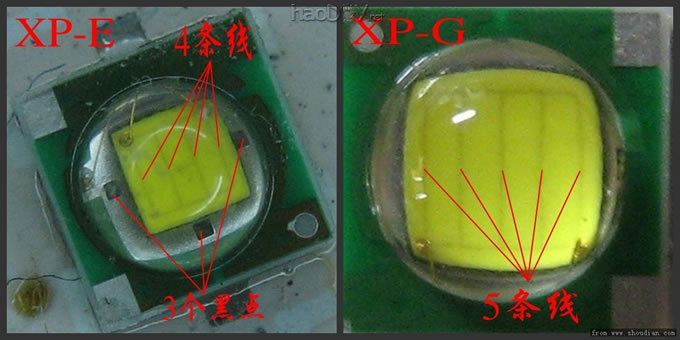

最轻易夹杂的就是XP-E与 XP-G，他们的区别有以下几点：
1，发光面子积差异，E比G的发光体小许多，肉眼就能看出来；
2，金线（导电栅）数目差异，E是4导电栅，G是5导电栅；
3，XP-E的发光体边沿有3个小斑点，XP-G是没有的；
4，光效差异，G比E的光效要高，沟通电流与光杯下区别照旧明明的；
5，聚光性，E比G更聚光。缘故起因是E的发光体更小，以是聚光机能更好一些，而G的泛光比E好。

diyCREE LED的封装形式与差异『转』

6 MCE

diyCREE LED的封装形式与差异『转』

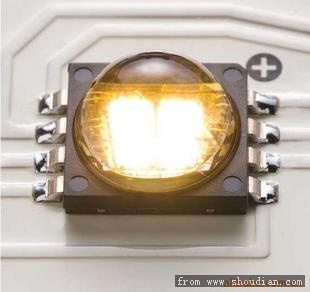

左边的是MCE RGB,可以发出红绿蓝白四种光色，右边的是平凡的白光或暖光MCE

diyCREE LED的封装形式与差异『转』

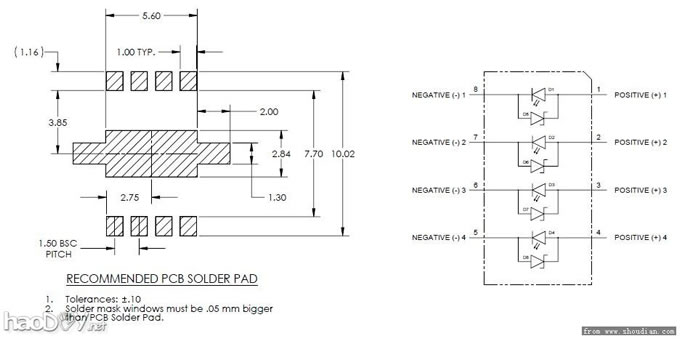

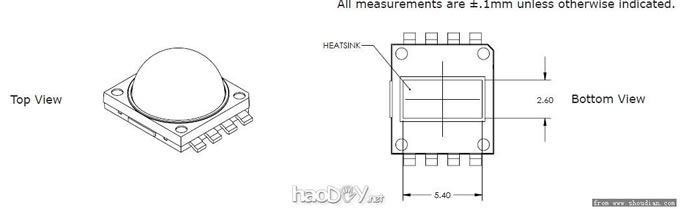

MCE是CREE的多焦点大功率LED，即可以并联驱动也可以串联驱动。分为M,K,J档，个中M 档光效最高,每个焦点在350ma电流驱动下能到达430流明.K档次之，350ma下能到达370流明，J档是暖白光系列。

7 XM-L

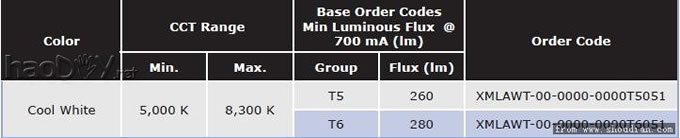

型号有：T5 T6 U2

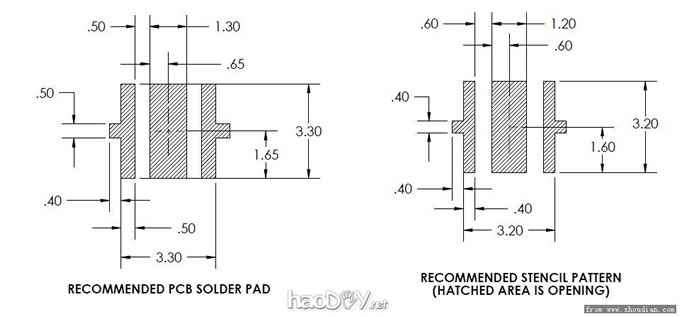

方才出来的大功率高光效LED，最大电流可达3A，MCE的美满更换品,是今朝CREE推出的产物里光效最高的

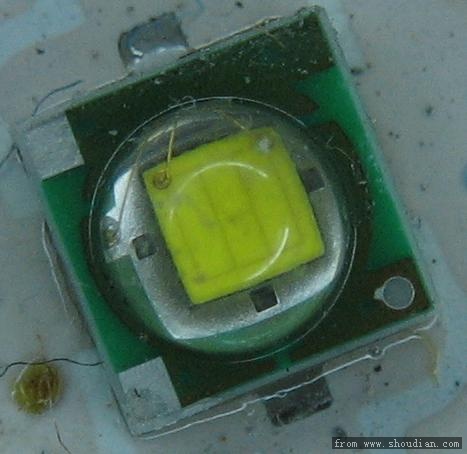

有3条金线
7条导电栅
