精彩的16*16led动画点阵屏,非常流畅

时间:2012-09-07 12:21来源:www.izheteng.com 作者: 朱玉龙 点击:
感谢网友 朱玉龙 的分享。 第一次写这个制作说明,有很多不到位的地方请大家见谅,也希望大家可以和我多多交流,提提意见。本人是电气专业,也是电子DIY的爱好者,本人QQ:785254630,希望志同道合的朋友可以一起研究探讨。 这个动画点阵屏是在今年参加电子

感谢网友 朱玉龙 的分享。

第一次写这个制作说明,有很多不到位的地方请大家见谅,也希望大家可以和我多多交流,提提意见。本人是电气专业,也是电子DIY的爱好者,本人QQ:785254630,希望志同道合的朋友可以一起研究探讨。

这个动画点阵屏是在今年参加电子设计大赛培训期间做的,当时有一段时间比较空闲,看了网上有很多这种点阵动画,也就开始构思。动画是仿网上的,随机点的是自己想出来的,就是太小了,看的不清楚。

该屏由STC12C5A60S2单片机为控制核心(如果不加频谱分析,普通的单片机也可以胜任),2片74LS138级联构成4-16线译码器为驱动电路。缺点是当点阵的一列全亮时,亮度明显的暗。

控制思路就是设置了一个32字节(16*16个点)的数据缓冲区,由定时器定时扫描给屏幕刷新。在动画里,用的是胶卷放映机的原理(不知道还有多少人能记得):把图片做好,需要的时候去调用那个库(要编号、相同的可以重复调用)。在频谱分析里,网上有很多的参考的程序,其中最多的就是蝶形运算,原理网上也有,仔细分析应该不成问题。

至于有机玻璃盒子,全部手工制作,除了没有抛光,边不是很直,整体效果还是不错。做这个的时候要买勾刀,电摩,如果有更高级的工具那就最好了。

这样简单说了一点,不知道说的怎么样。以后再加吧。

希望爱好者们,多给爱折腾添砖加瓦啊!只有这样,爱折腾才可以出更多的精彩。

视频:

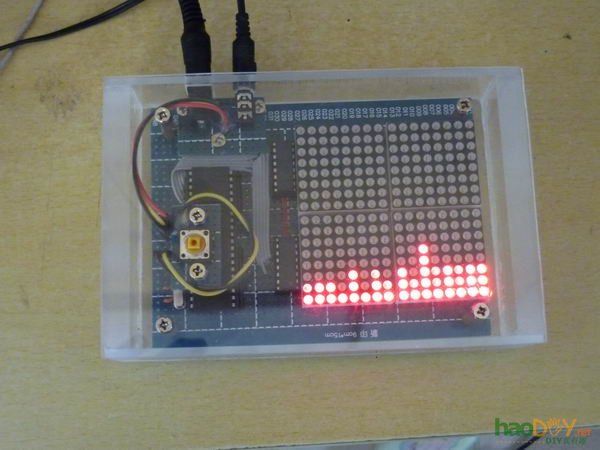

FFT频谱:

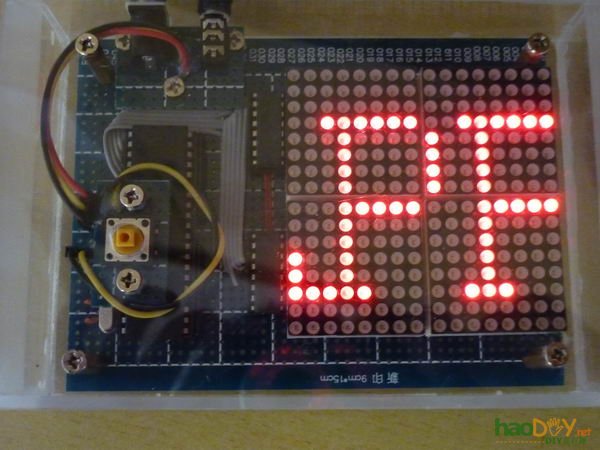

精彩的16*16led动画点阵屏,非常流畅

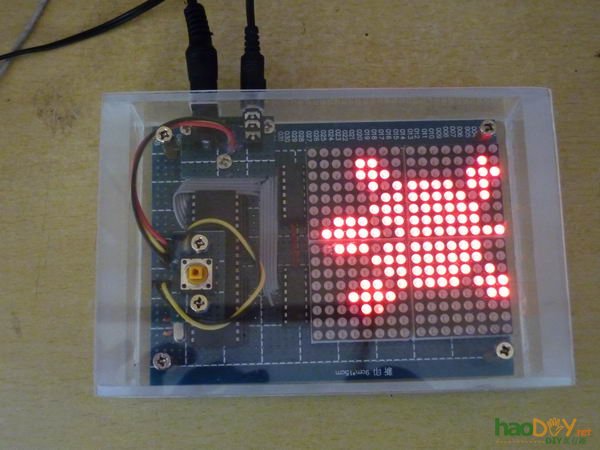

随机点(里面有小字):

精彩的16*16led动画点阵屏,非常流畅

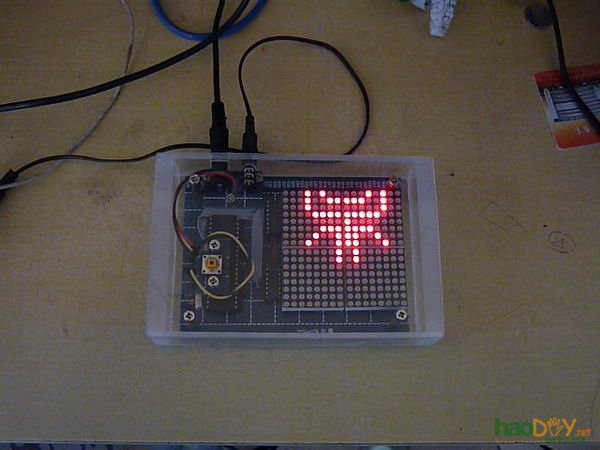

小乌龟:

精彩的16*16led动画点阵屏,非常流畅

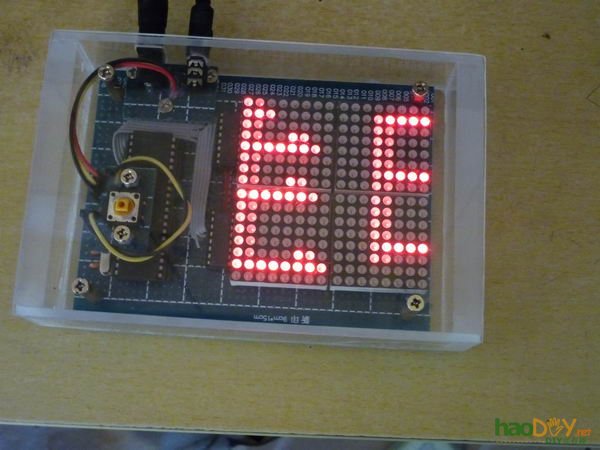

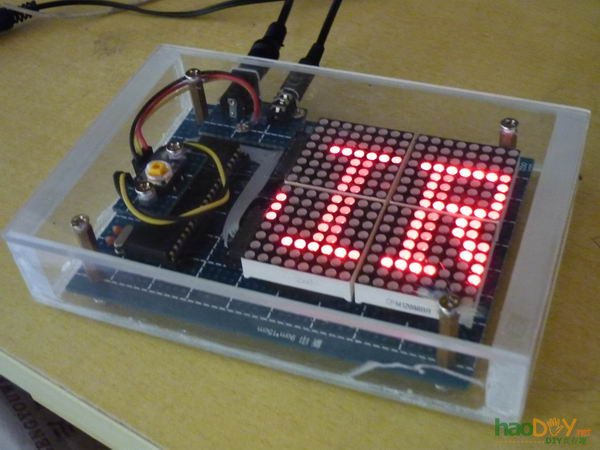

生日快乐:

精彩的16*16led动画点阵屏,非常流畅

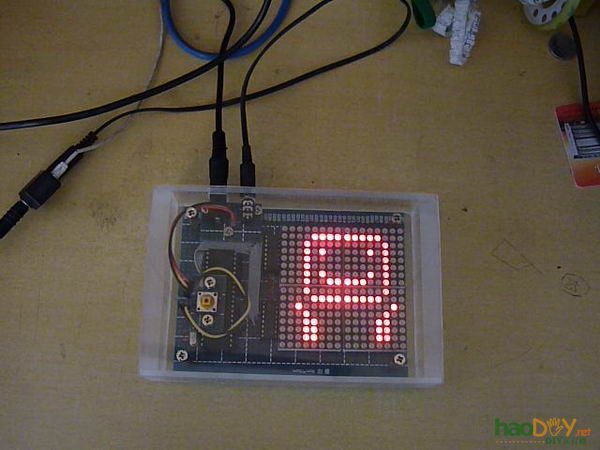

HAPPY BIRTHDAY:

精彩的16*16led动画点阵屏,非常流畅

精彩的16*16led动画点阵屏,非常流畅

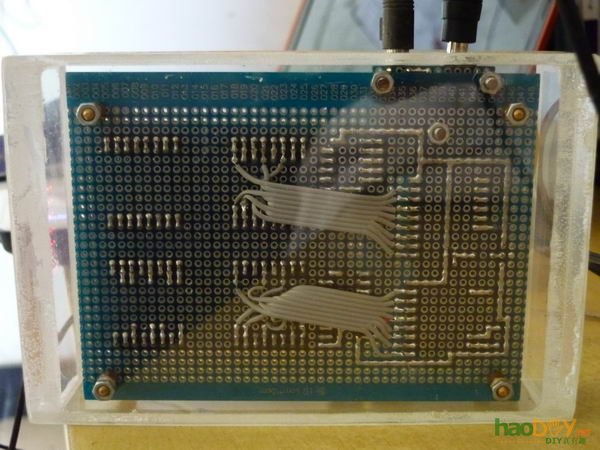

背面(还是比较清爽的吧):

精彩的16*16led动画点阵屏,非常流畅

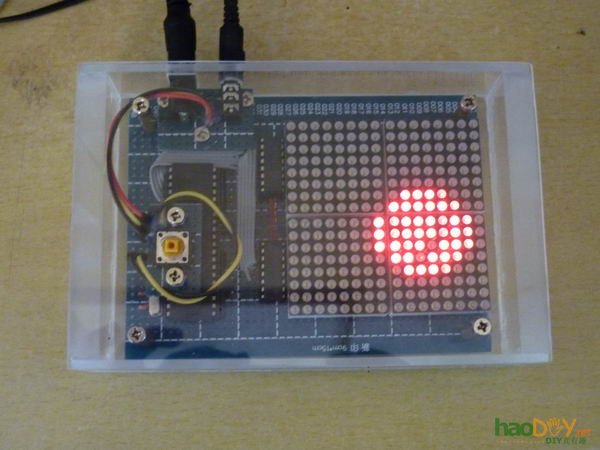

可爱笑脸:

精彩的16*16led动画点阵屏,非常流畅

精彩的16*16led动画点阵屏,非常流畅
