在电子技术高速发展的今天，集成电路的使用已经相当普遍。我们在使用集成块时，首先遇到的一个问题就是如何正确识别集成电路的各管脚，使之与电路图中所标的管脚相对应，这是使用者必须熟练掌握的一项基本技能。
    半导体集成电路的品种、规格繁多，但就其管脚的排列情况常见的有以下 3 种形式：一是按圆周分布，即所有管脚分布在同一个圆周上；二是双列分布，即管脚分两行排列；三是单列分布，即管脚单行排列。
    为了便于使用者识别集成电路的管脚排列顺序，各种集成电路一般都标有一定的标记，现把常见的几种标记及管脚顺序的识别方法分述如下：#p#分页标题#e#
    1 ．管键标记：使用这种识别标记的集成电路，用圆柱形金属外壳封装，其管脚按圆周分布，外形如图 ① 所示。它的管脚排列顺序是：从管顶往下看，自管键开始沿逆时针方向依次是第 1 、 2 、 3…… 脚（见图 ① ）。 5G1555 、 AN374 等的管脚就是这样排列的。

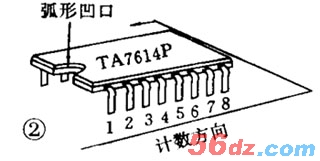

    2 ．弧形凹口标记：这种识别标记多用在双列直插型集成电路上。弧形凹口位于集成电路的一个端部，其外形如图 ② 所示。管脚排列顺序的识别方法是，正视集成块外壳上所标的型号，弧形凹口下方左起第 1 脚为该集成电路的第 1 脚，以这个管脚开始沿逆时针方向依次是第 2 、 3 、 4…… 脚（见图 ② ）。 TA7614AP 、 μPC1353C 等就是使用这种识别标记的。

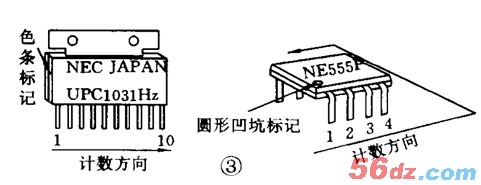

    3 ．圆形凹坑、小圆圈、色条标记：双列直插型和单列直插型的集成电路多采用这种识别标记，其外形如图 ③ 所示。这种集成电路的管脚识别标记和型号都标在外壳的同一平面上。它的管脚排列顺序是，正视集成块的型号，圆形凹坑（或小圆圈、色条）的下方左起第一脚为集成电路的第 1 脚。对于双列直插型的集成块，从第 1 脚开始沿逆时针方向，依次是第 2 、 3 、 4…… 脚；对于单列直插型的集成块，从第 1 脚开始其后依次是第 2 、 3 、 4…… 脚（见图 ③ ）。 LA4422 、 NE555P 、 CD4017BCN 等都是使用这种识别标记。

4 ．斜切角标记：这种标记一般用在单列直插型集成电路上，其外形如图 ④ 所示。其管脚的排列顺序是，从斜切角的这一端开始，依次是第 1 、 2 、 3…… 脚（见图 ④ ）。 AN5710 、 LA4140 等都是使用这种识别标记。

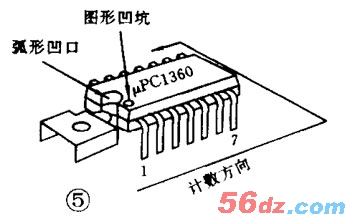

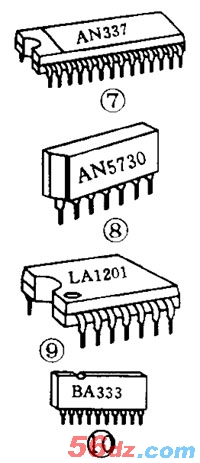

应当指出有不少集成电路同时使用两种识别标记，如 μPC1366 ，既使用弧形凹口标记，又使用小圆圈标记。但两种标记对集成电路的管脚排列顺序的识别效果是统一的（见图 ⑤ 所示）。也有少数的集成电路，外壳上没有以上所介绍的各种标记，而只有该集成电路的型号，对于这种集成电路管脚序号的识别，应把集成块上印有型号的一面朝上，正视型号，其左下方的第 1 脚为集成电路的第 1 脚位置，然后沿逆时针方向计数，依次是第 2 、 3…… 脚，如图 ⑥ 所示。
