用的主要材料：

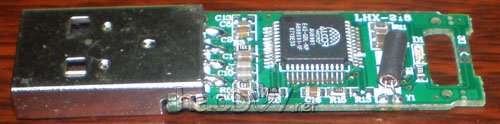

1，在论谈买的U盘主控板，

自制手机感应发光U盘

2，从http://bbs.mydigit.cn/read.php?tid-20819.html那个U盘上取的falsh 芯片，

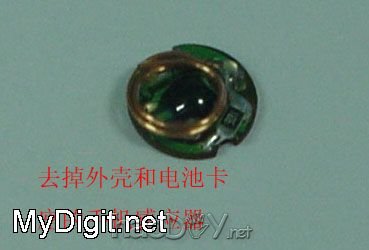

3，一个旧手机感应器，

自制手机感应发光U盘

先按照“史上最详细的手把手教你如何自制U盘”（http://bbs.mydigit.cn/read.php?tid=1138）的方法将falsh芯片焊到主控板上，量产成功。

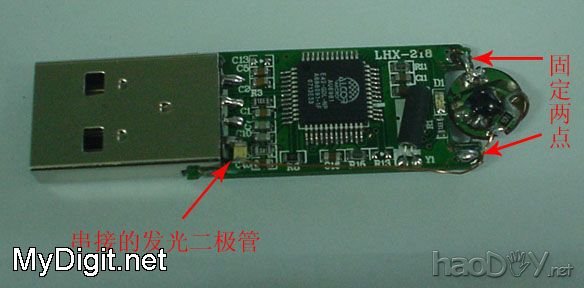

再把手机感应器焊到U盘上，感应器的供电是3V，电流应该不大，我就用了一个贴片发光二极管串在5V上给它供电（发光二极管压降1.8V左右）。

自制手机感应发光U盘

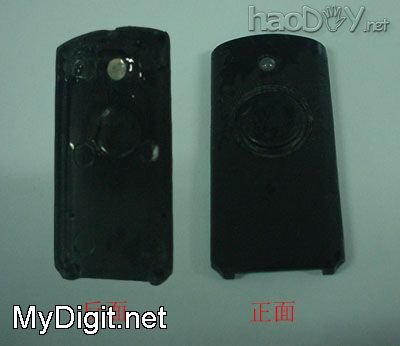

然后在U盘外壳上打一3mm的孔，又剪了个Φ 3发光管的“光头”用来做导光器，
把这个导光器粘在外壳上。

自制手机感应发光U盘

最后将U盘组装好，插在电脑上，当傍边有手机在拔打时，它就会闪烁。

自制手机感应发光U盘

因为导光器用发光管做的，所以导光效果不太好，U盘原来的指示灯显得亮度不够。
