手工打造全金属迷你下载机,手掌大小

时间:2015-06-28 10:04来源:bbs.mydigit.cn 作者:emmett 点击:
早就计划做一个下载机了,一直在收集材料,前前后后有两三个月时间,从开始加工到完全完成,也陆续用了一个月时间,基本都是每天晚上弄一点。过程中也拍了一些照片,整理出来供数码之家打算做下载机的童鞋参考,希望有M币的也给我砸点。 先放几张完成后的照
早就计划做一个下载机了,一直在收集材料,前前后后有两三个月时间,从开始加工到完全完成,也陆续用了一个月时间,基本都是每天晚上弄一点。过程中也拍了一些照片,整理出来供数码之家打算做下载机的童鞋参考,希望有M币的也给我砸点。
      先放几张完成后的照片,全手工打造,铝合金拉丝外壳,可外接双天线。
      具体配置为:Atom平台1.6G CPU+945集显+1G内存+160G硬盘+Wifi   目前安装了XP SP3系统
      外接一个外置移动硬盘满负荷运行整机最大电流不超过1.3A,最大功率在15W左右
      下载机外型尺寸为:长15cm X 宽14cm X 高4cm
      可以流畅播放720P的视频
      最新用途:已将下载机连接到液晶电视,下载后可直接播放,还能在电视机上上网玩小游戏看优酷等
      关键是便宜,有些材料是从朋友那低价收来的,打造该机一共花费约400RMB

手工打造全金属迷你下载机,手掌大小

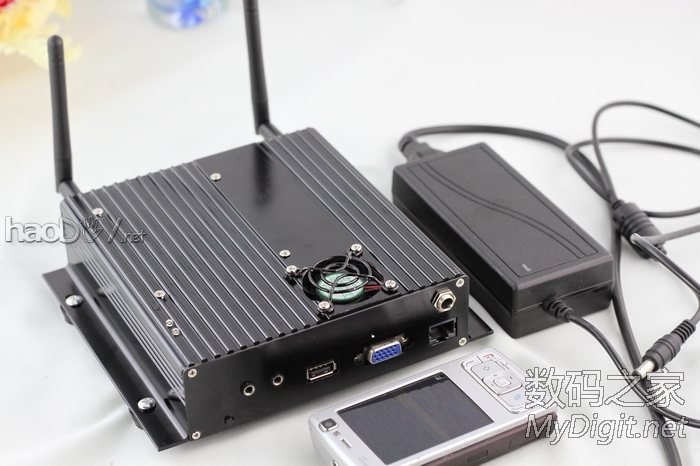

下载机和电源适配器,同样也可以当做超级路由用手工打造全金属迷你下载机,手掌大小

手工打造全金属迷你下载机,手掌大小
一只手掌大小,是不是挺有工业级产品的质感手工打造全金属迷你下载机,手掌大小手工打造全金属迷你下载机,手掌大小 偶喜欢金属质感强的东东,所以没有选用比较好加工的塑料外壳。

————————————————————————————————————————————华丽的分割线

下面正式开始。。。

手工打造全金属迷你下载机,手掌大小

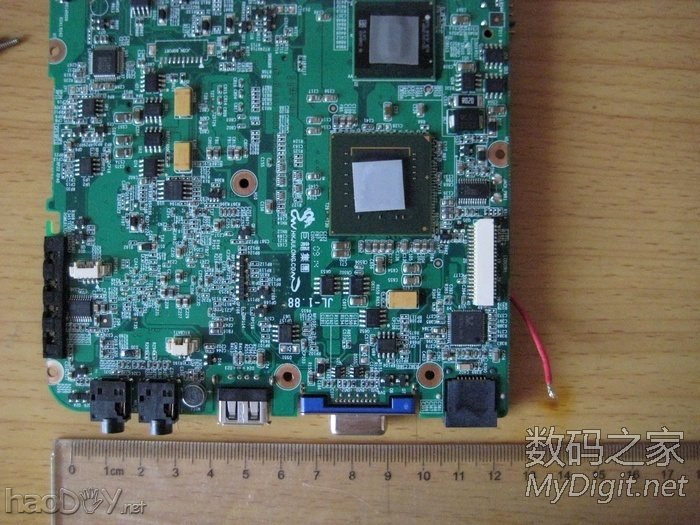

从网上购得一块小板,3XX米,12V供电即可工作,准备用它来做一台mini下载机

手工打造全金属迷你下载机,手掌大小

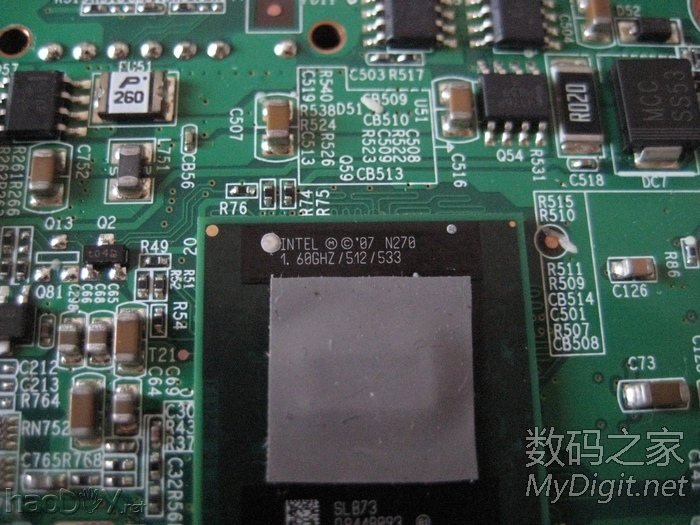

该板上焊好的是N270-1.6G的CPU,无法自行更换

手工打造全金属迷你下载机,手掌大小

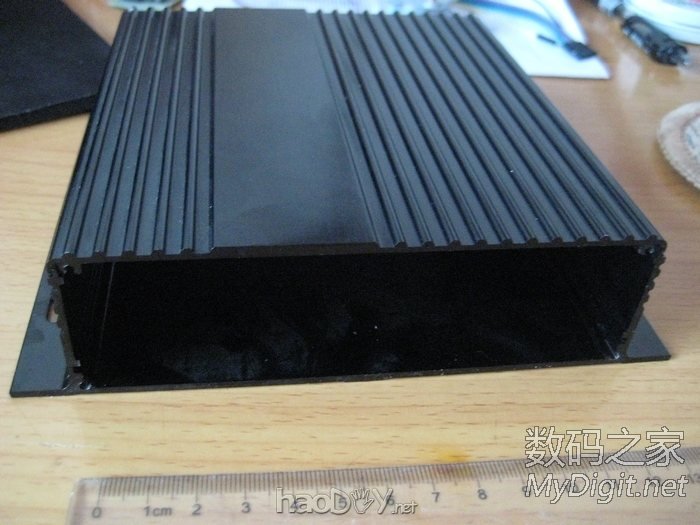

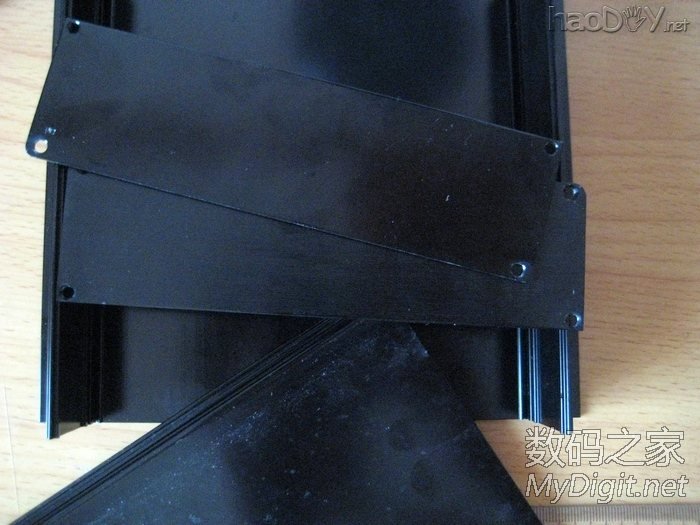

根据主板大小,在电子市场里淘到了铝盒,25米

手工打造全金属迷你下载机,手掌大小
这盒子做工还是不错的

手工打造全金属迷你下载机,手掌大小

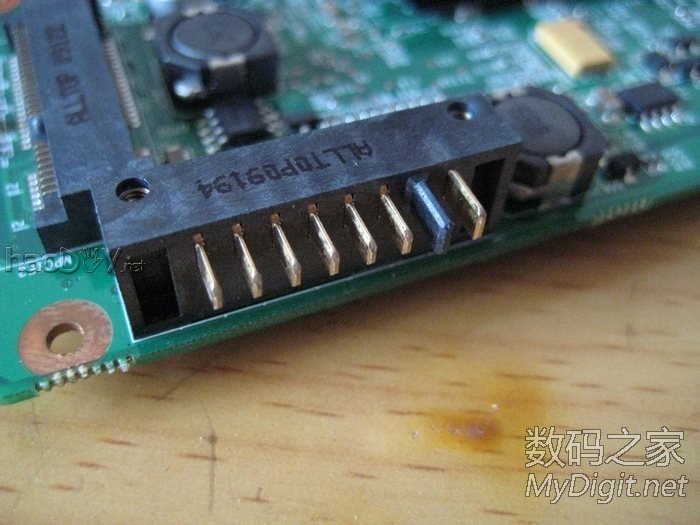

要把主板上露出来的接口拆了,不然无法放入铝盒

手工打造全金属迷你下载机,手掌大小

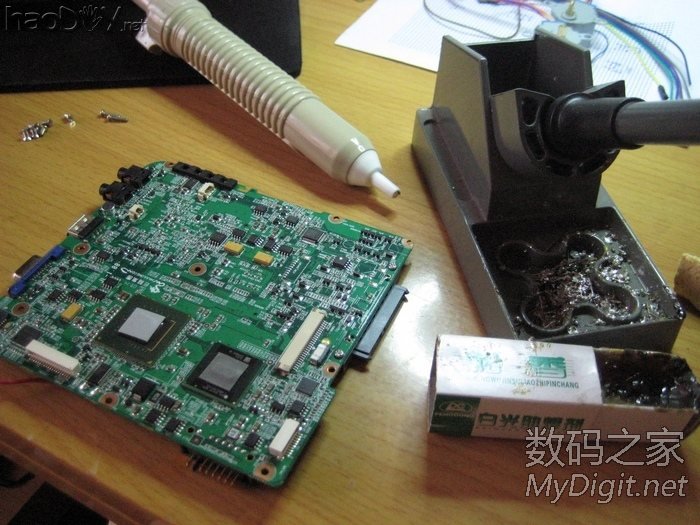

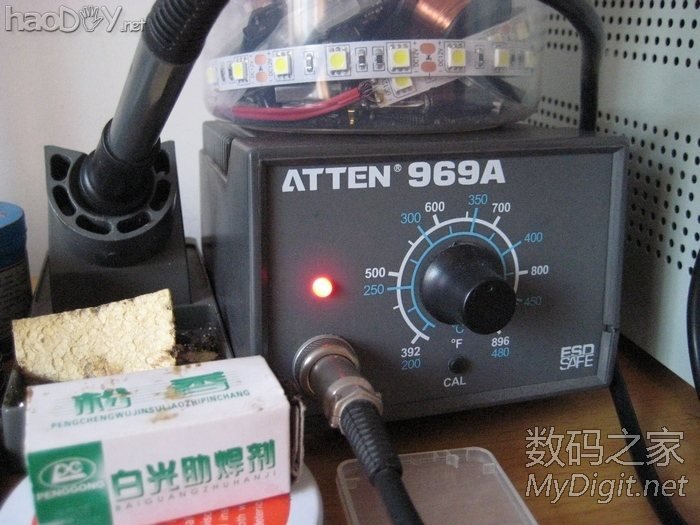

木有白光,只有国产货,开机预热

手工打造全金属迷你下载机,手掌大小
开工

手工打造全金属迷你下载机,手掌大小

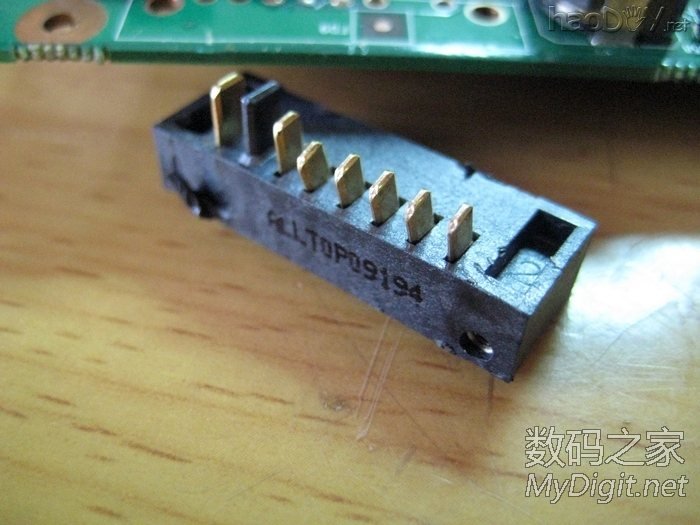

一会功夫,拆下来了,应该是电池的接口

手工打造全金属迷你下载机,手掌大小

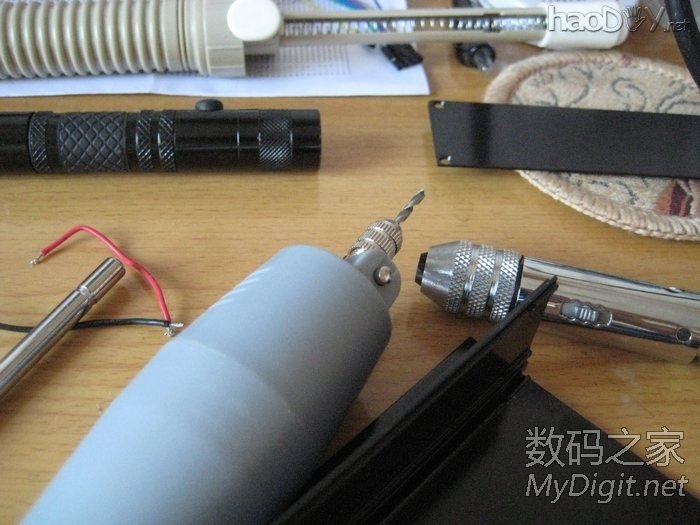

量好主板上各安装孔的位置,准备在盒子里钻孔,小电钻用处很大

手工打造全金属迷你下载机,手掌大小

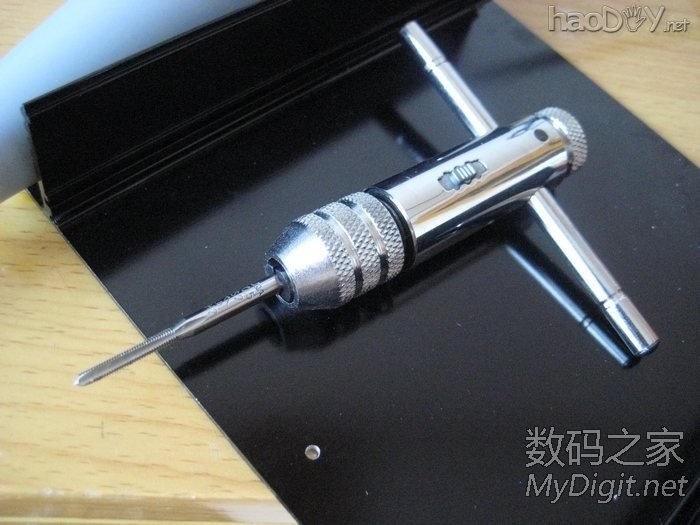

钻好一个,准备丝攻,电子市场购得,15米,带棘轮

手工打造全金属迷你下载机,手掌大小

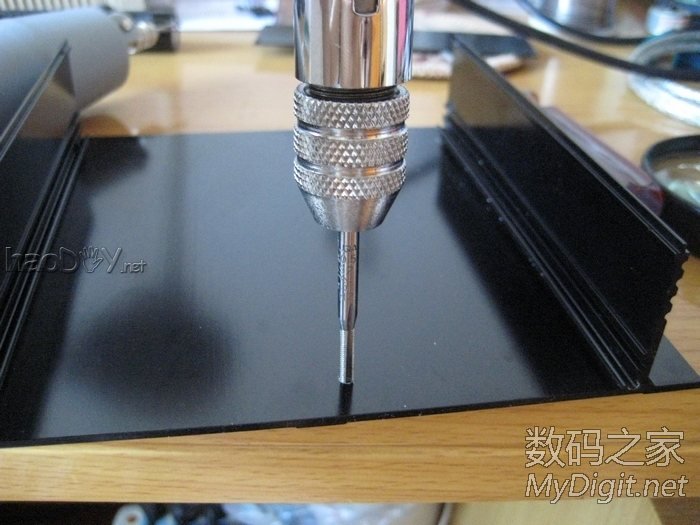

用丝攻攻出螺纹

手工打造全金属迷你下载机,手掌大小
装上铜脚
