索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

时间:2017-07-08 14:14来源:数码之家 作者:liukai163 点击:
前段时间偶然得到一台索尼的经典纪念机型MD播放器 MZ-N10,这款MD可谓经典之极,小巧纤薄的机身和美观的外形设计........当年中意的好东西啊,可惜现在已经沦落为这样的垃圾成色了.....哎来个对比照,银白色的是MZ-RH10,棕色的这个就是MZ-N10 简述一下拿到时
前段时间偶然得到一台索尼的经典纪念机型MD播放器   MZ-N10,这款MD可谓经典之极,小巧纤薄的机身和美观的外形设计........当年中意的好东西啊,可惜现在已经沦落为这样的垃圾成色了.....哎
来个对比照,银白色的是MZ-RH10,棕色的这个就是MZ-N10
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

简述一下拿到时的情况吧,不开机....蛋疼    而且没有这机器的充电底座(索尼可能当年脑残了,这机器可以用USB烧录歌曲到MD,但是接口不是标准USB,锂电池内置不可拆卸,充电口在底座上,充电器要插到底座上才能充电........)
没办法     只能拆了   最坏的打算就是电池彻底报废     要是这样这机器就没啥意思了,电池很贵还不好买...................
要是电池被饿死了么....这还好说
拆开看看   果然,电池排线断掉了!!!!好吧   电池电压0.2V...... 充电激活后飞线解决吧

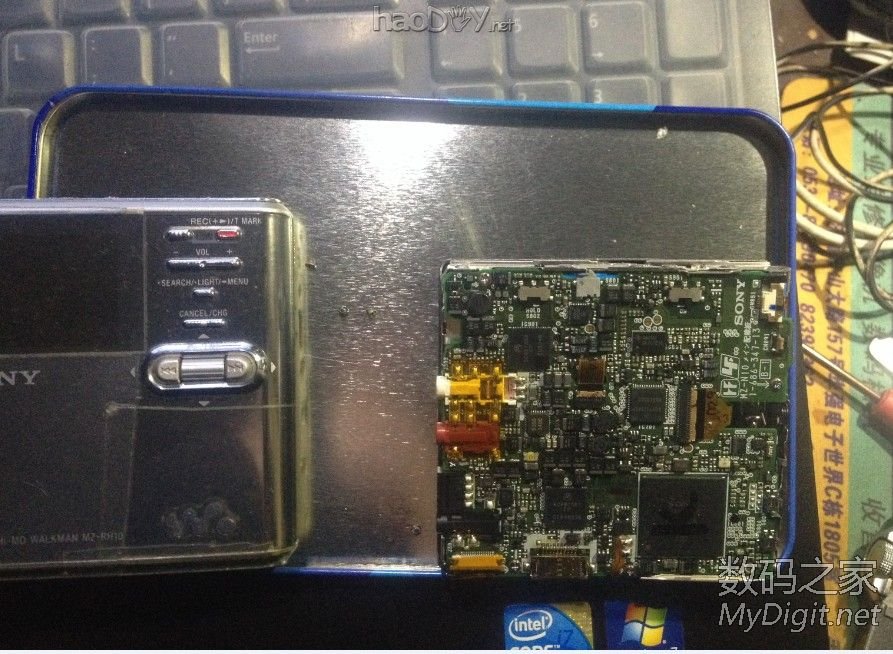

拆开的N10
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

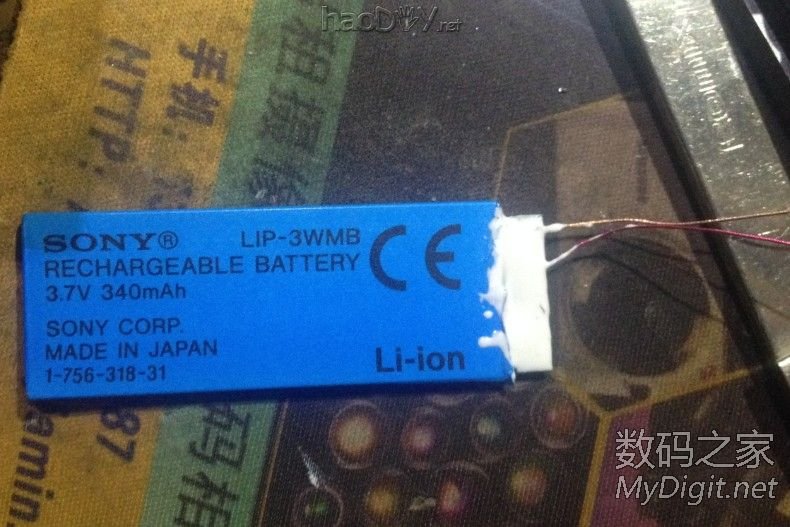

飞线的电池
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

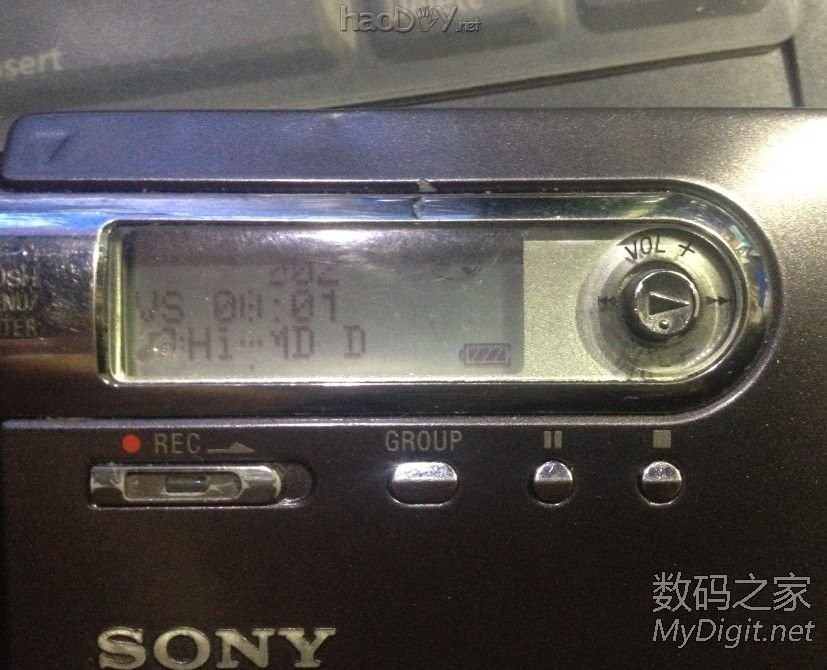

装上电池   开机成功!!!好激动   这机器还有得救~~~~~~
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

好了,这机器能开机能读盘    证明还有进一步改造的价值。首先改装电源口吧,从哪下手呢?
自然是基本用不到的MIC口,将MIC口的接地线焊点保留,去除其余所有焊点的连接,在最内部的焊点焊上从尾插引出的DC-IN

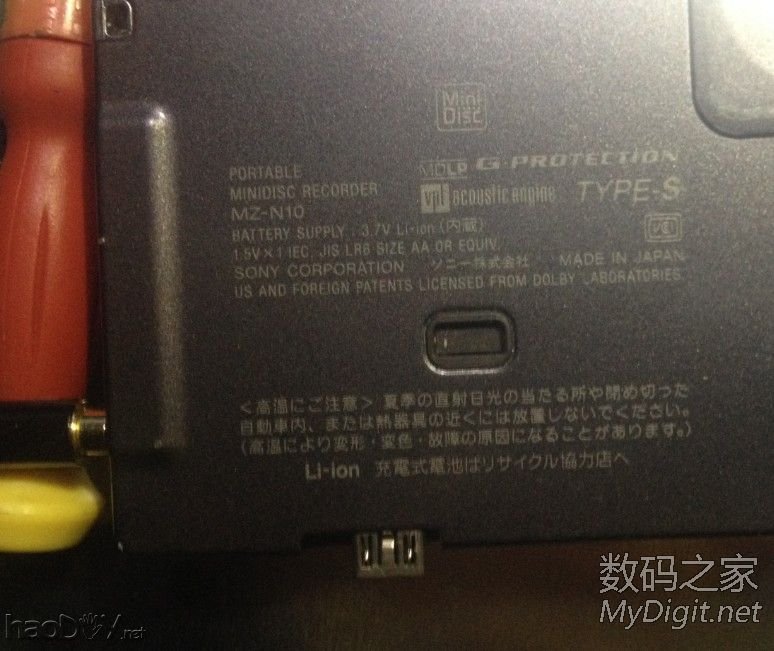

这是尾插定义
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

从上图可以看出。尾插10脚是DC-IN

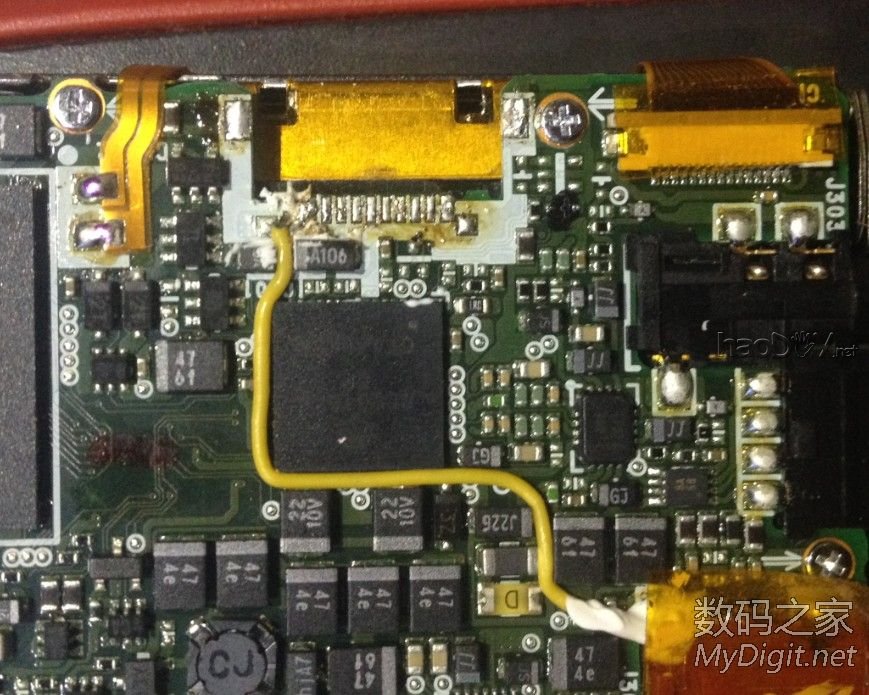

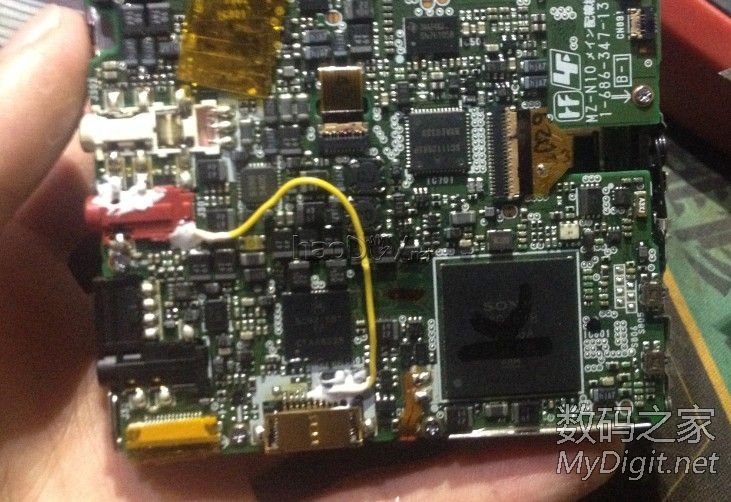

好吧    下面是飞好线的图
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB


至此,电源口改造完毕,下一节发帖讲USB改造~~~~~~~

书接上文~~~~~~继续
改造好了电源口,开始改装USB了.........
这机器木有数据线,用对录的方式烧录歌曲慢到想死不说   音质根本就是渣.......买一根数据线的价格要吃人啊...........无奈     改一个标准USB吧

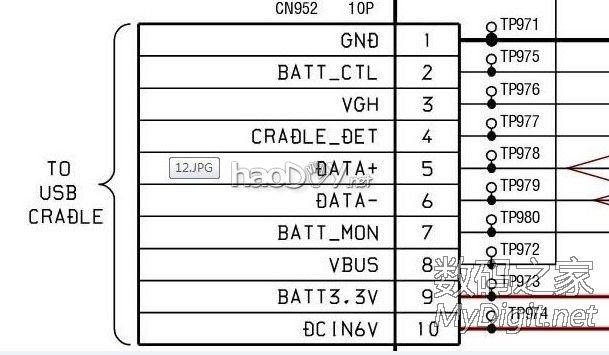

上面已经拆掉了尾插,从尾插的定义看..........1是GND    5是USB的data +      6是USB的data -    8VBUS也就是USB的VCC +5V
好了   明确了引脚就可以动手焊接了

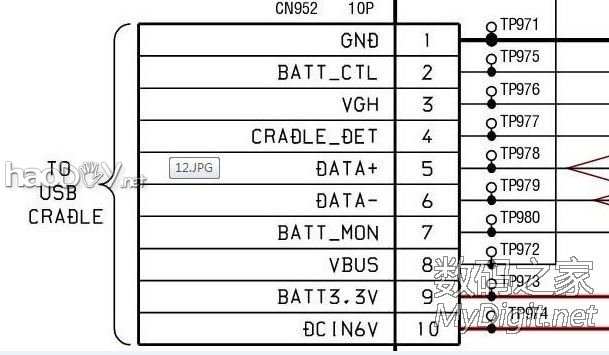

这是尾插引脚定义
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

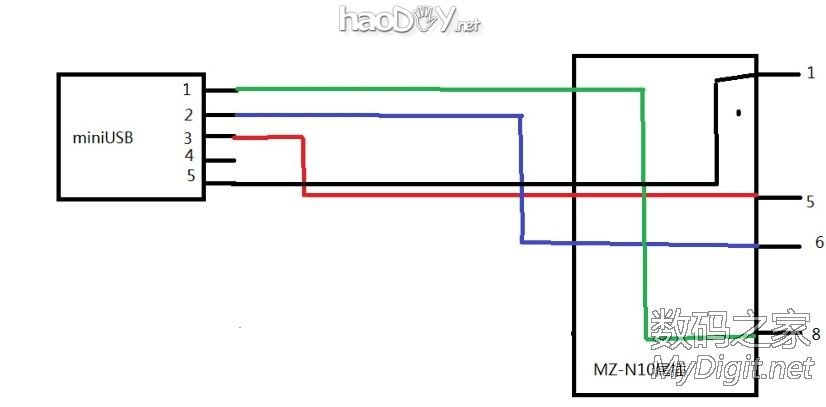

下图是miniUSB和尾插的连线图
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

明白了怎么接.......miniUS去哪找呢?
翻箱倒柜找到了个烂MP3,眼睛一亮   就是它了!!!!
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

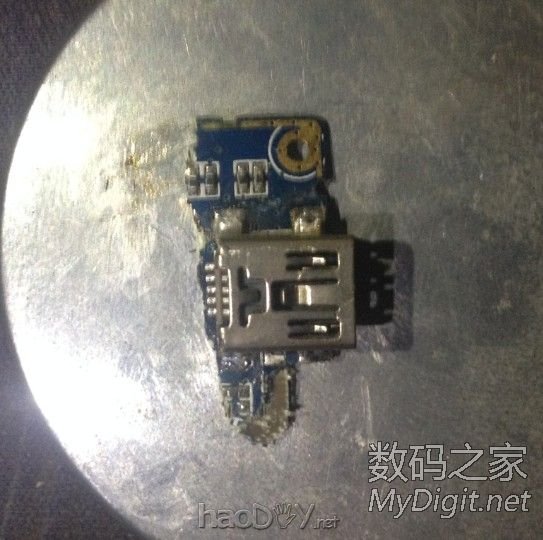

暴力之~~~~~
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

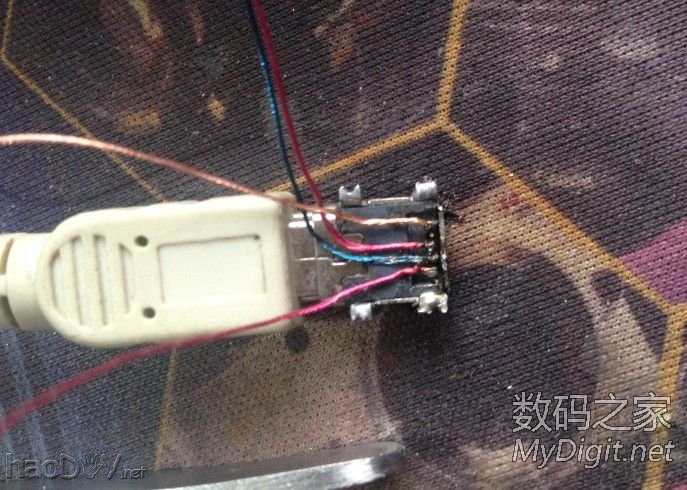

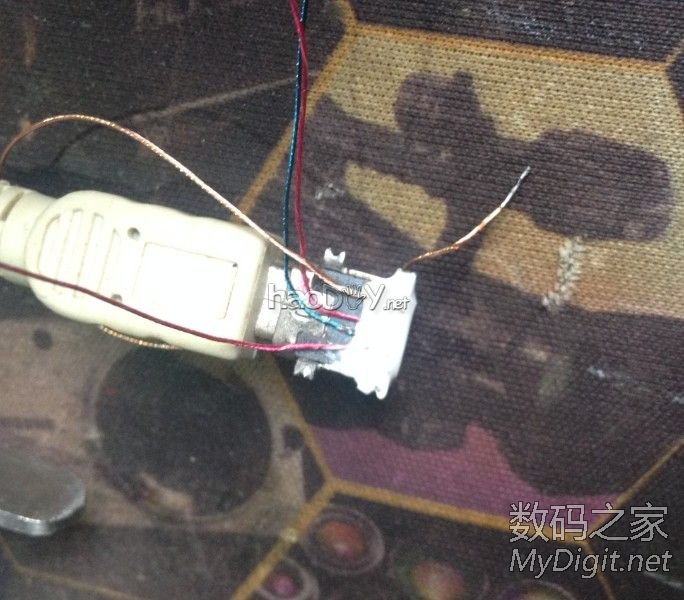

miniUSB的飞线
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

上胶
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

然后开始按照接线图焊接机器端了~~~~(胶真的很难看    别笑啊索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

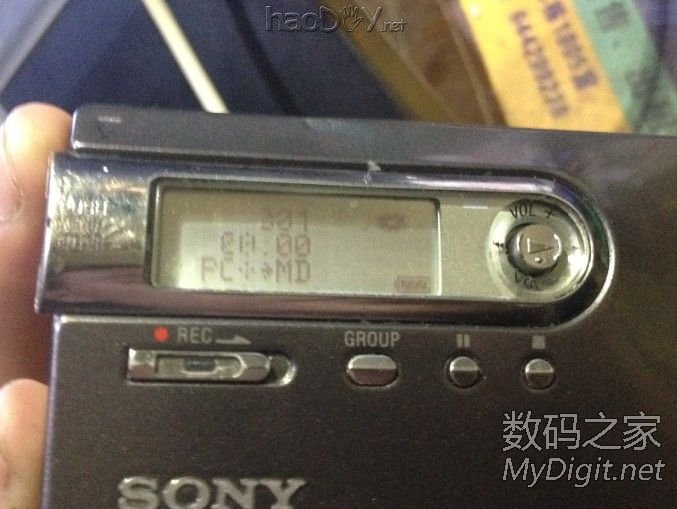

测试一下~~~~是不是能连接电脑
OK      MD连上了.........

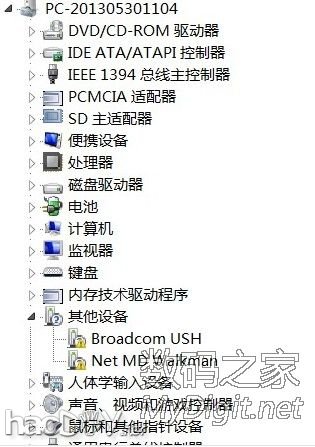

但是有个问题..................64位win7装不上驱动!!!!!坑你爹呢
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

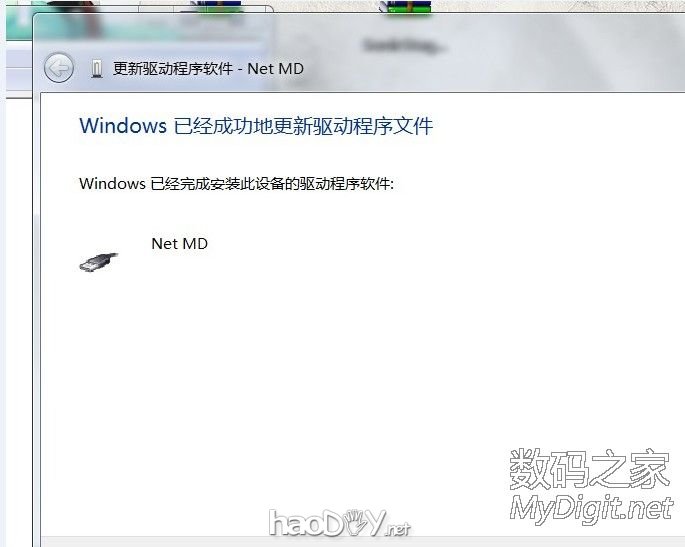

好吧   问万能的度娘,找到了驱动  手动更新   OK了~~~哈哈哈
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

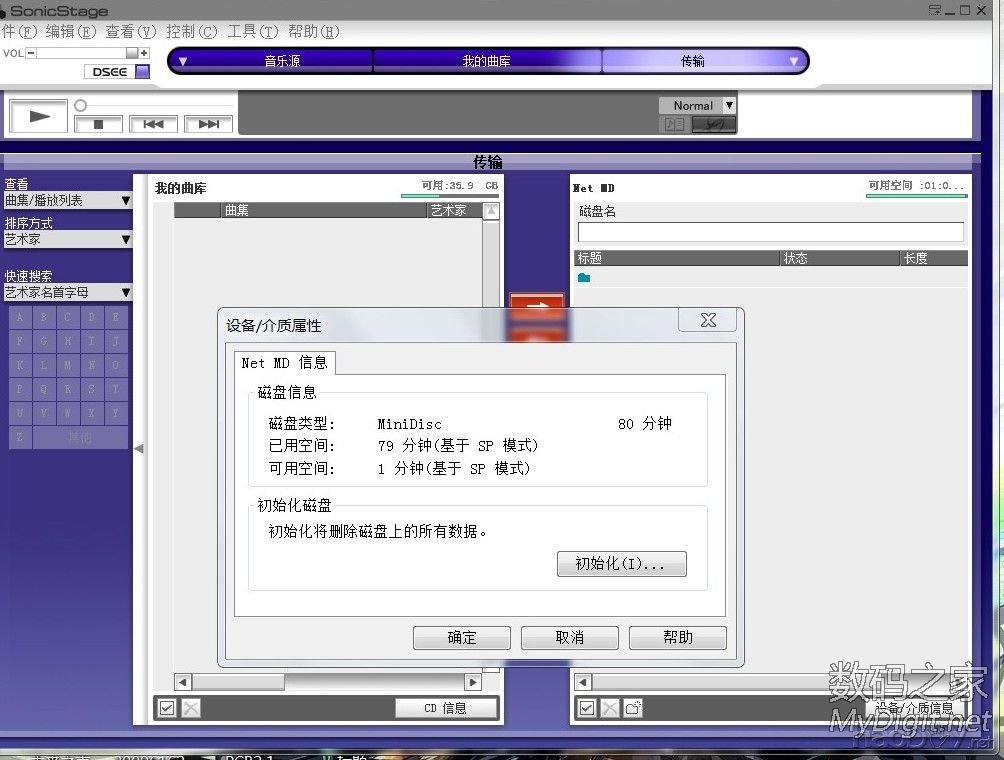

然后赶紧打开SS看看能不能识别~~~~~
嗯    木有问题   可以识别
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

好吧    装机~~~~~~~

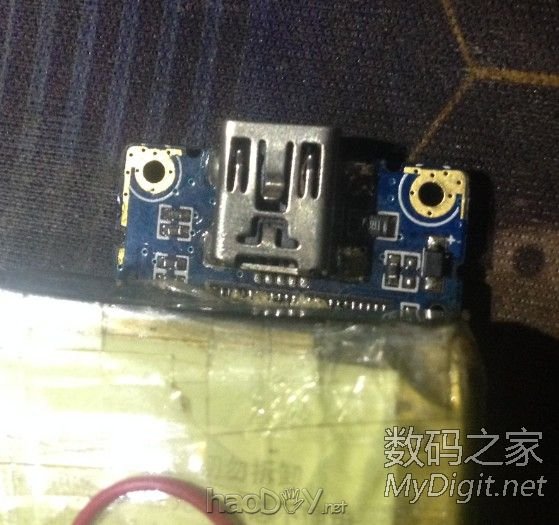

这是装好的USB口   难看点就难看点吧.....哎   实用就行
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB

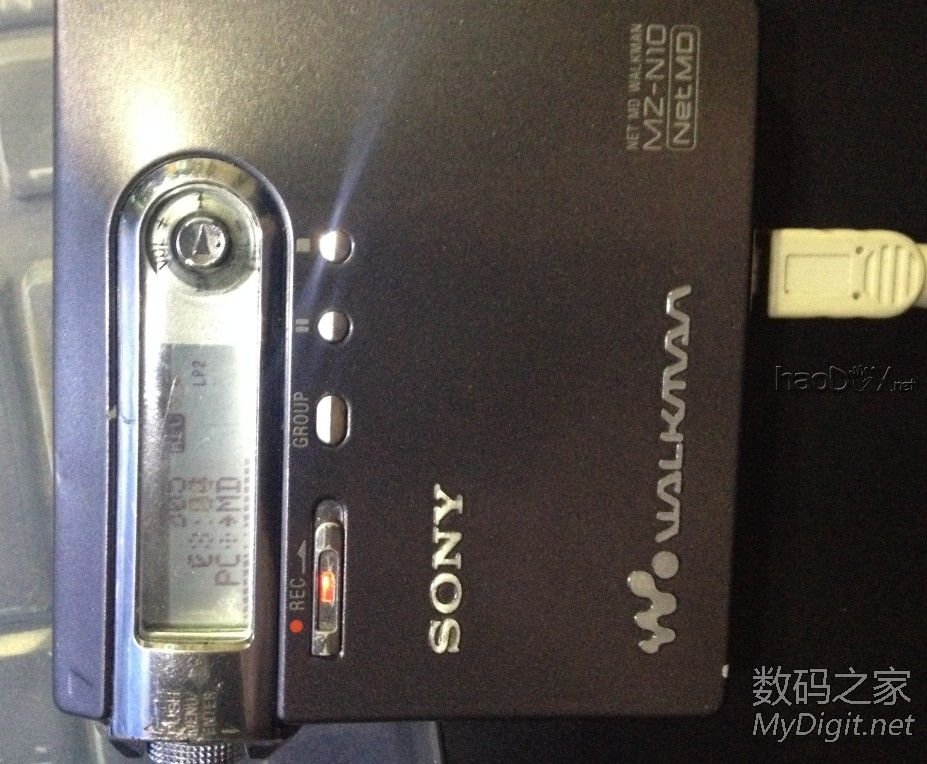

装好以后烧录几首歌进去   享受一下NET MD的味道
索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB索尼纪念版经典MZ-N10 MD机救活+改装标准miniUSB
