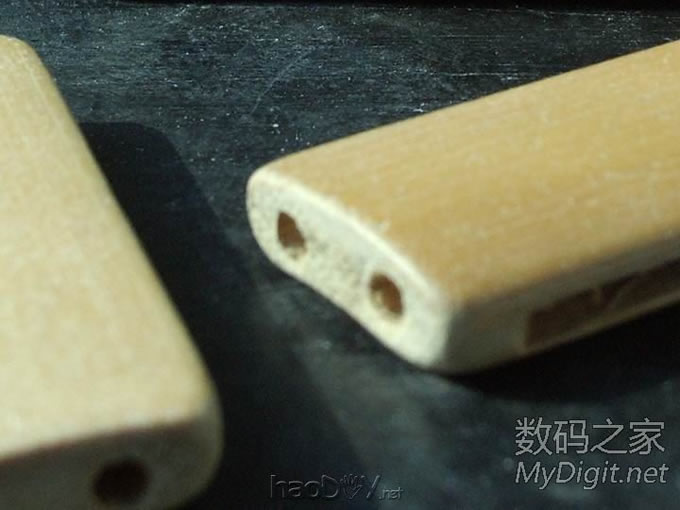

前两天把我的魅族E3从512M升级成1G了,留下个512的Flash,今天决定把它做成U盘, 找了个会融的板子焊上了,但是找不到壳子, 正在郁闷中,忽然看见几年前买的麻将席,线都断了,小片片都掉出来乐, 那个大小,那个形状怎么看怎么像U盘.于是就用它做之 一共用了4片,上下左右各一片,盖子没有做,改天吧.我实在太懒了... 废话少说,下面发图: 麻将席做材料:

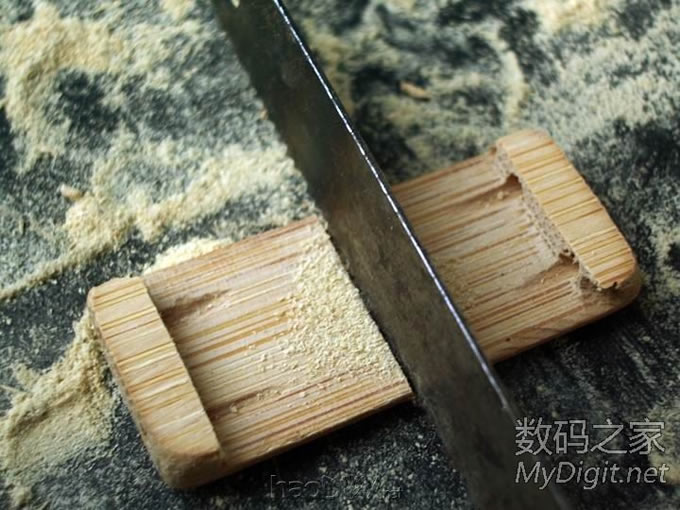

先锯开,再锉,下片做成这个形状:

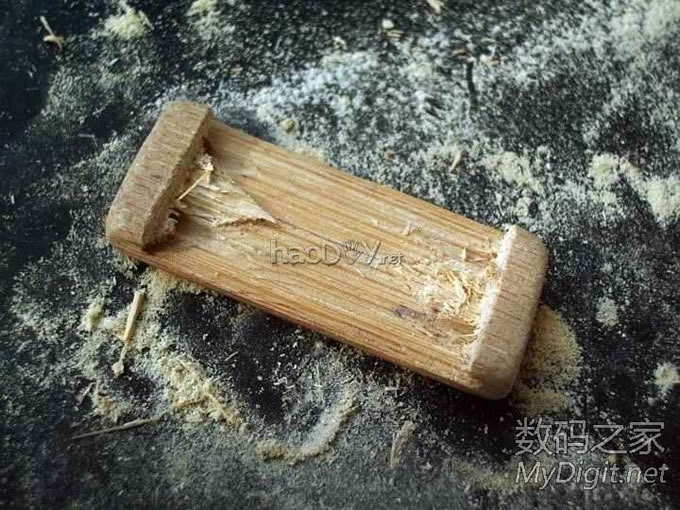

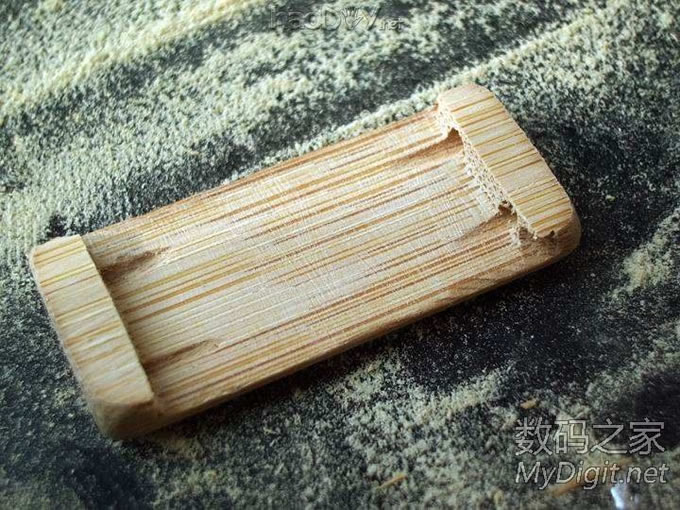

锉好以后,用小刻刀开的槽:

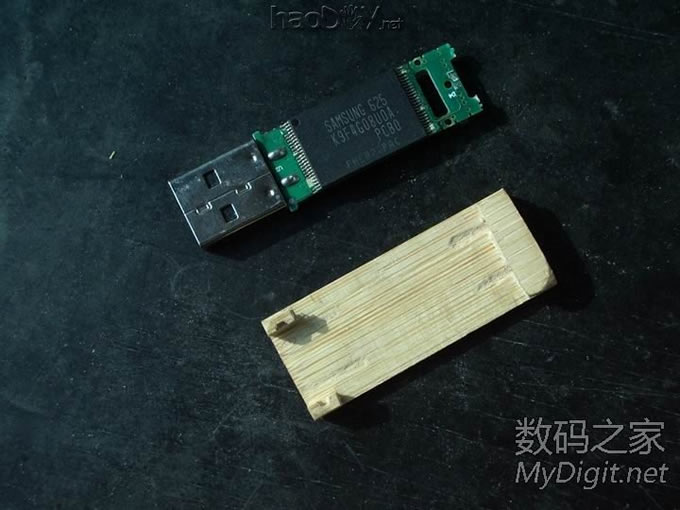

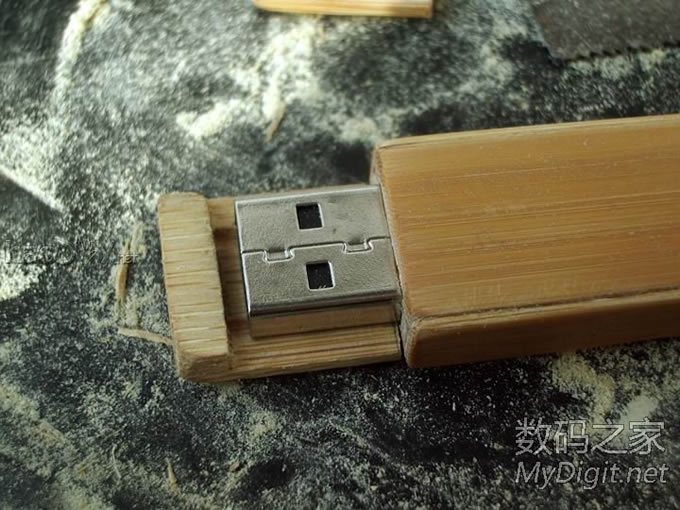

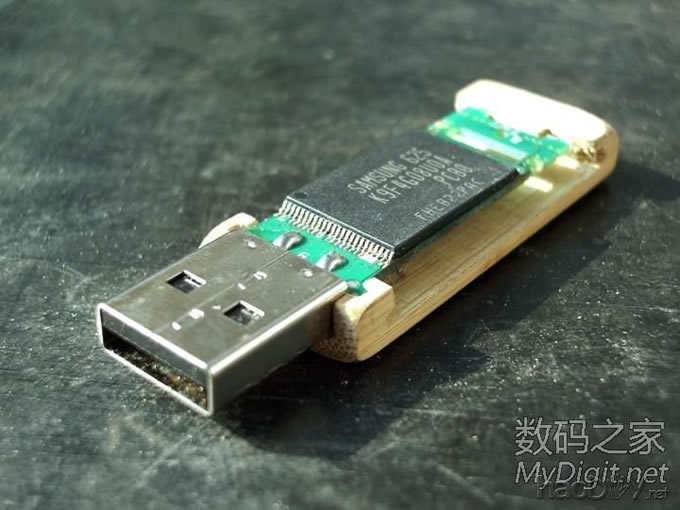

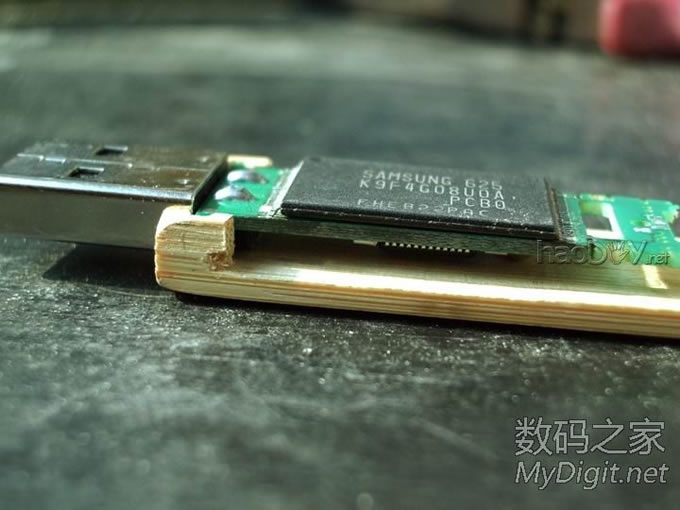

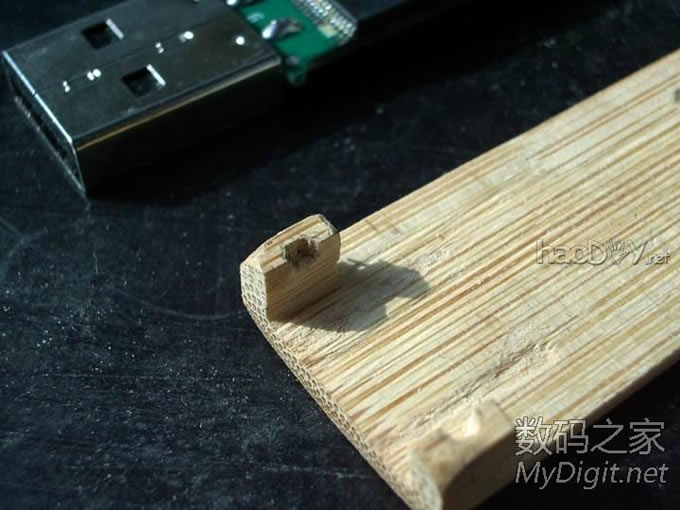

装上试试:

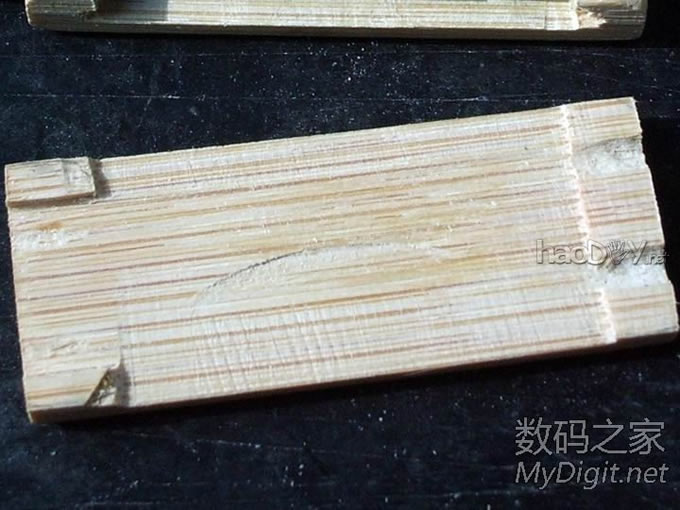

上片简单一点:

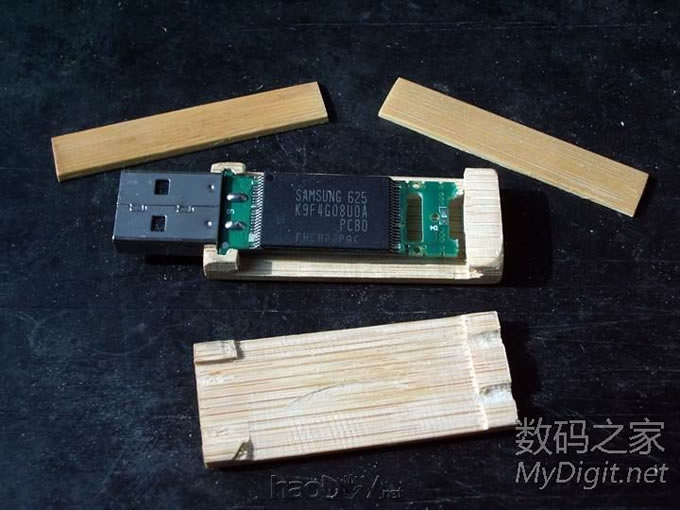

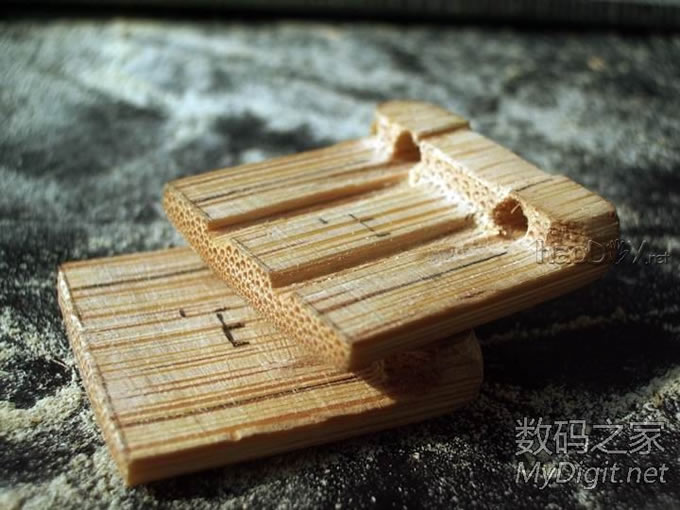

四片全家福:

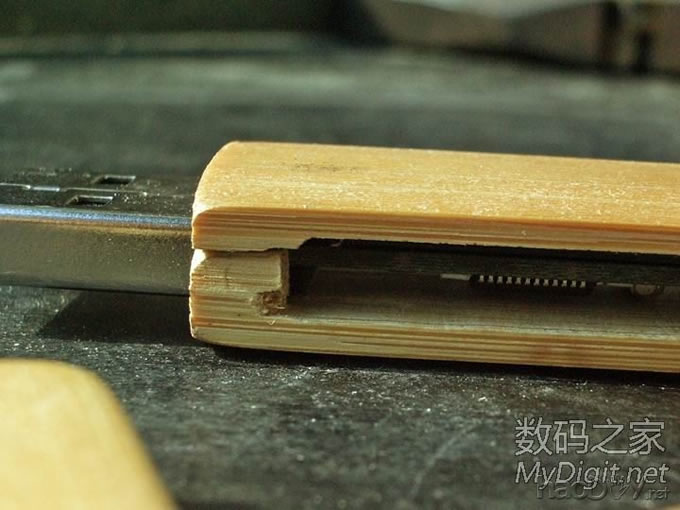

上下合起来看:
清凉照一张,有点对不齐:

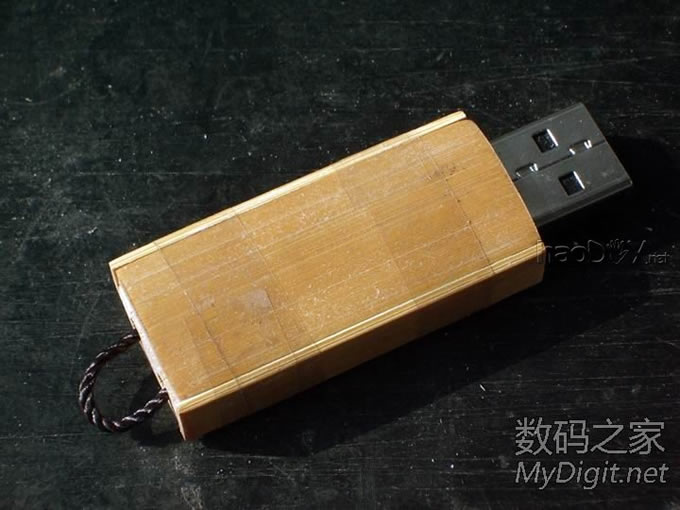

定妆照一张:

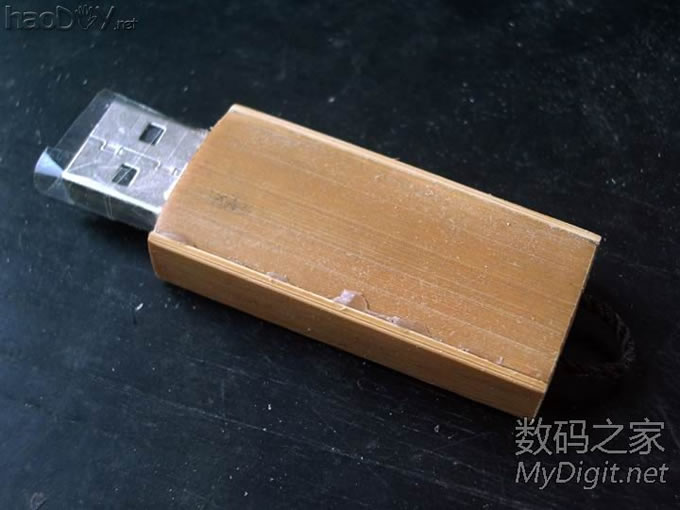

用胶粘好后,准备最后打磨,把USB口贴起来,省的清理麻烦

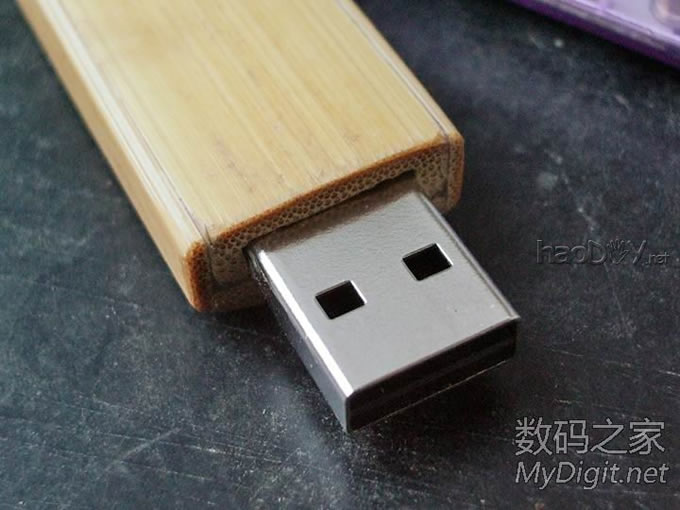

打磨好以后:

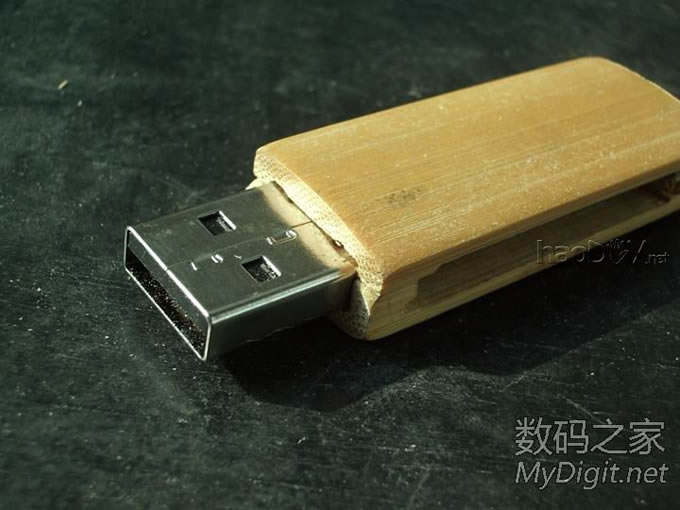

头:

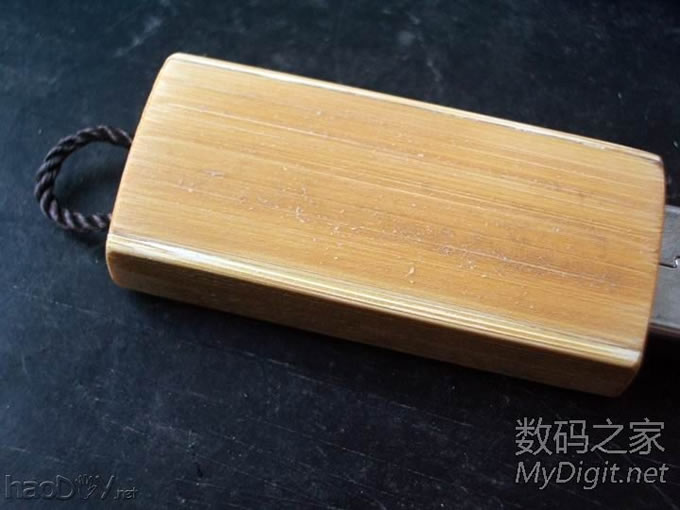

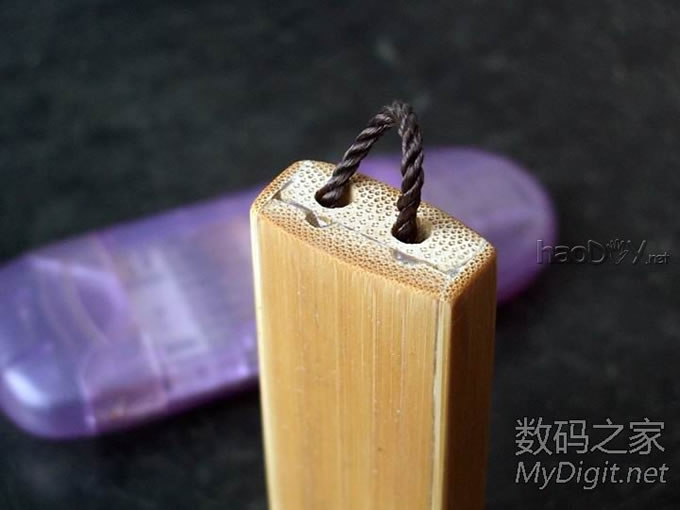

PP栓了绳子:

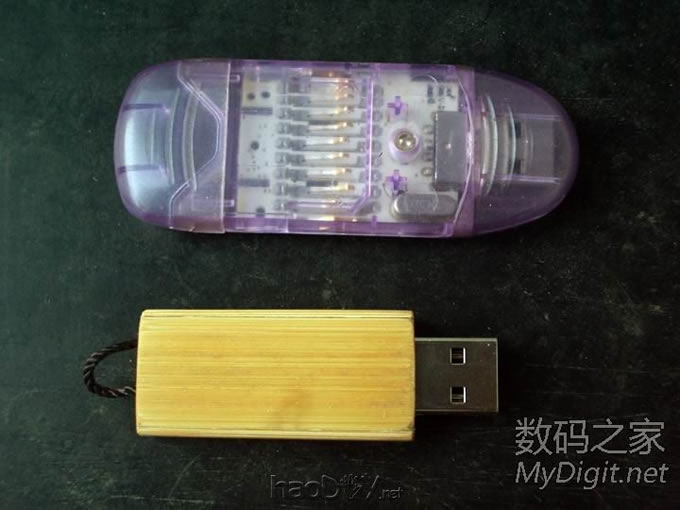

和普通读卡器对比一下大小:

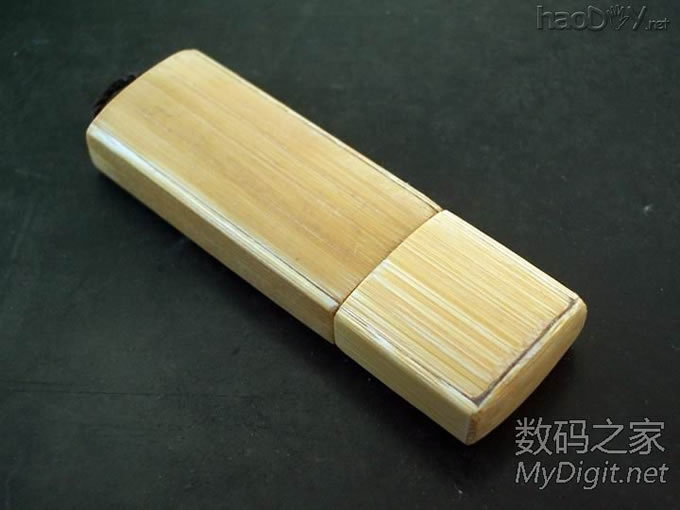

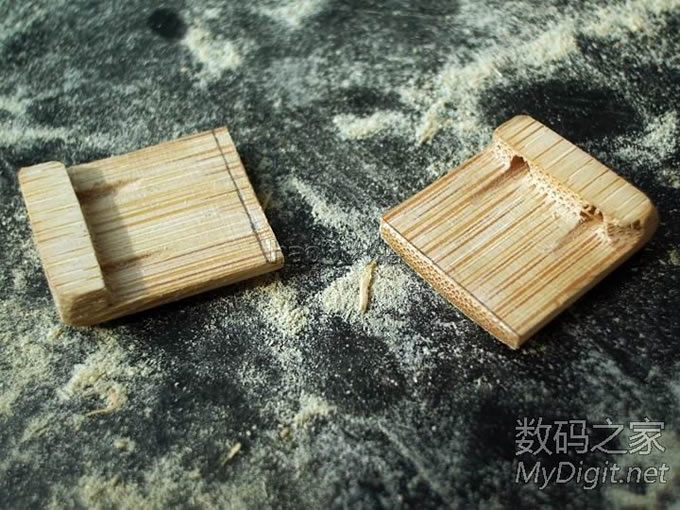

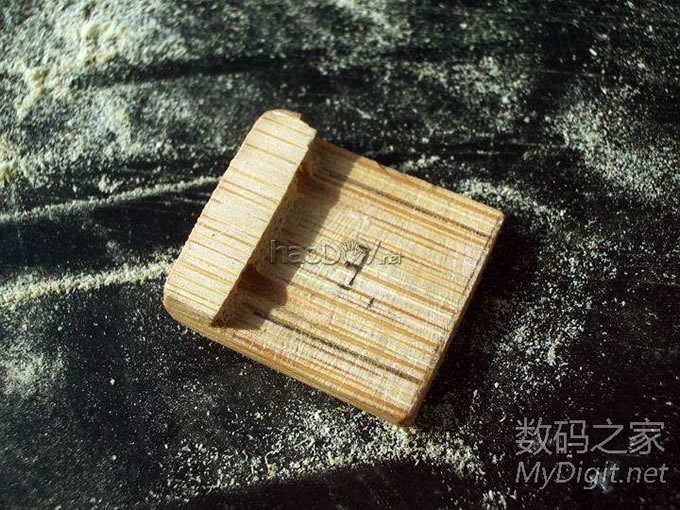

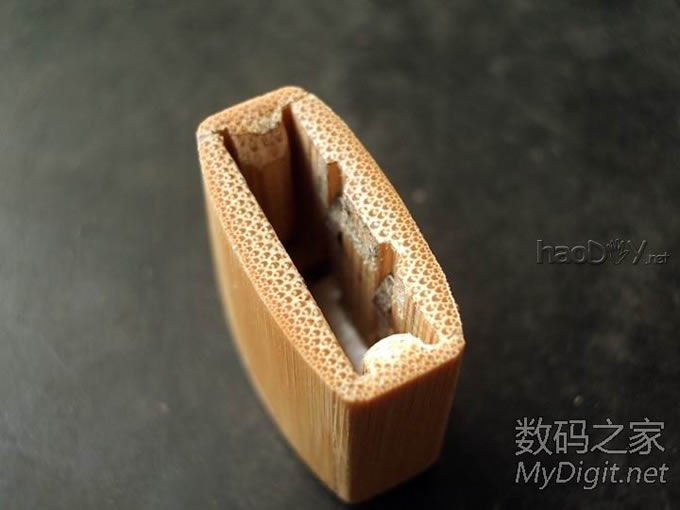

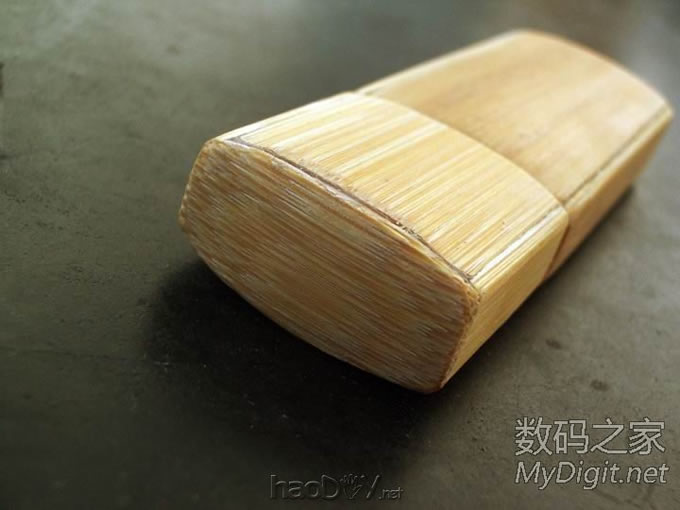

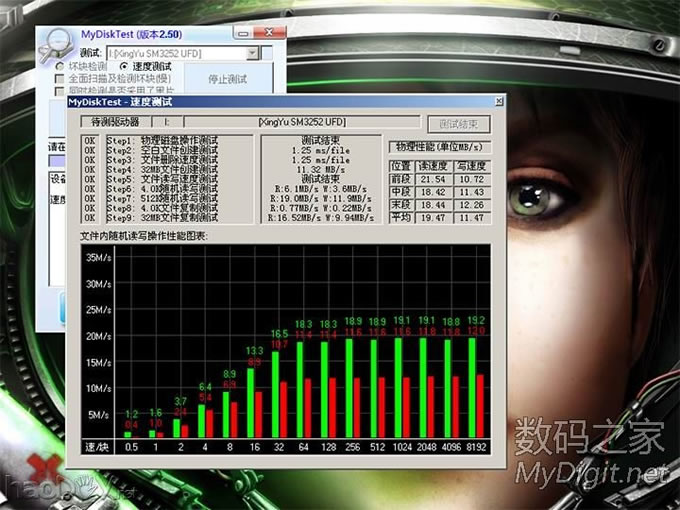

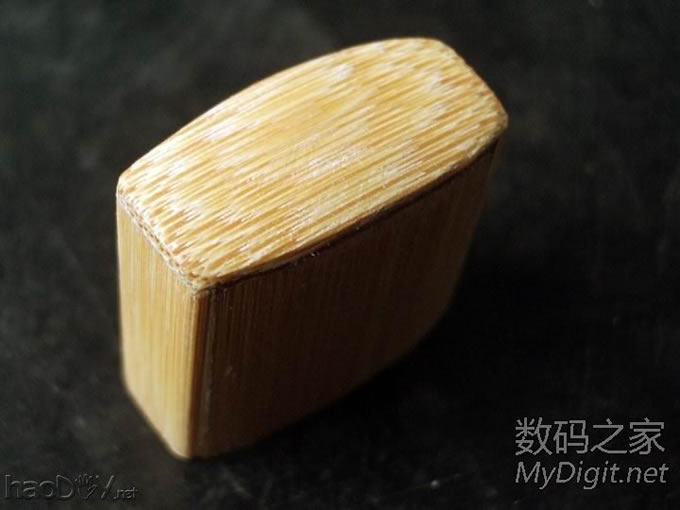

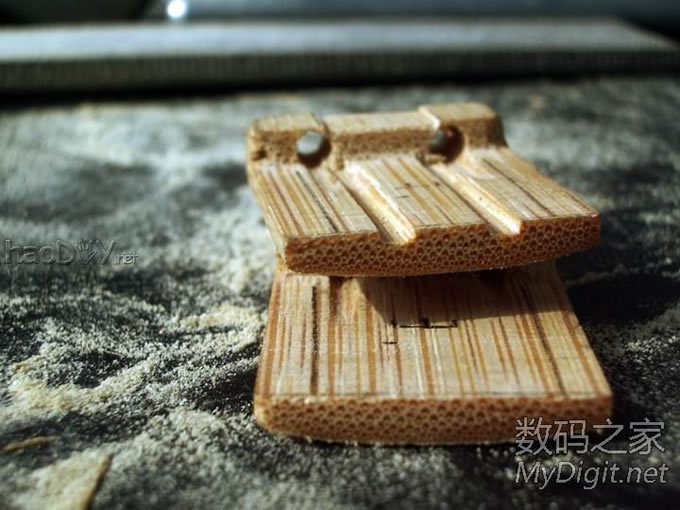

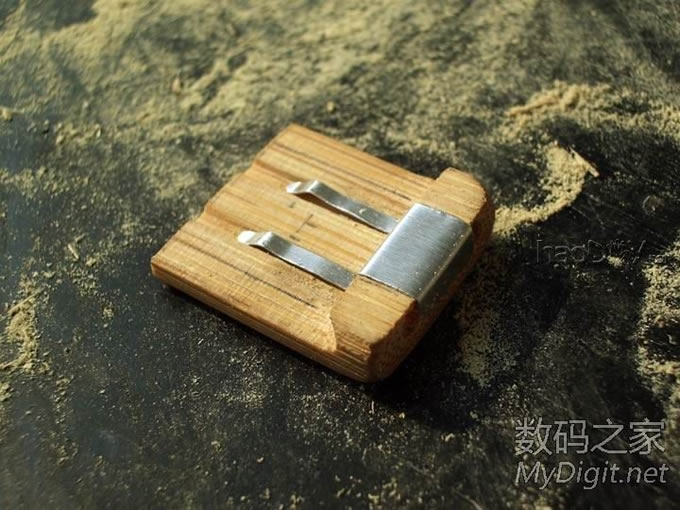

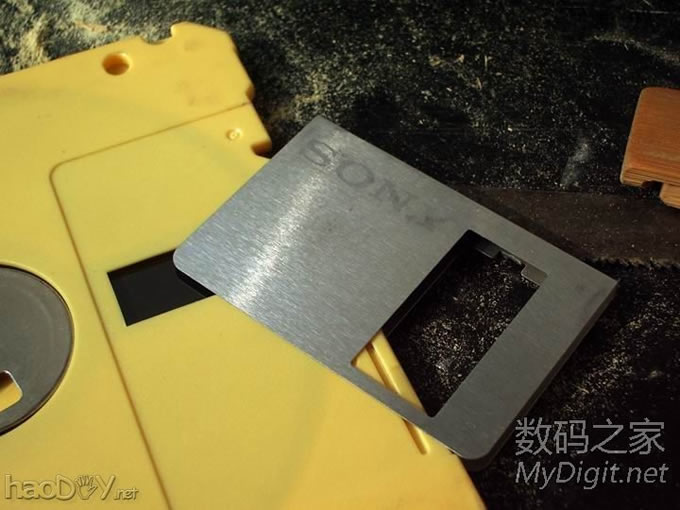

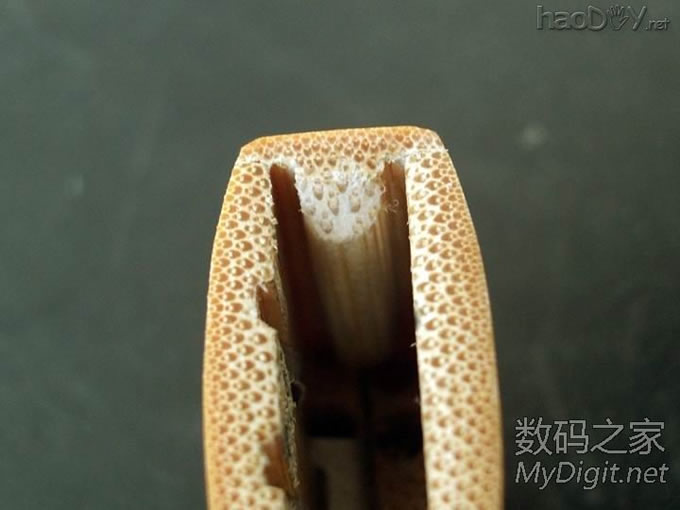

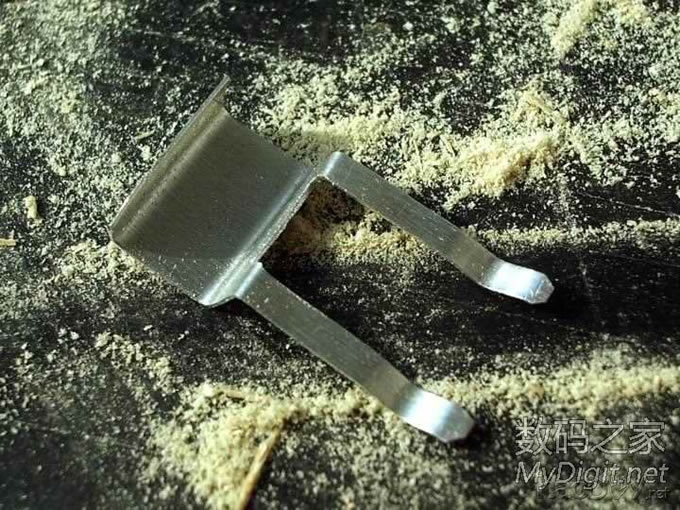

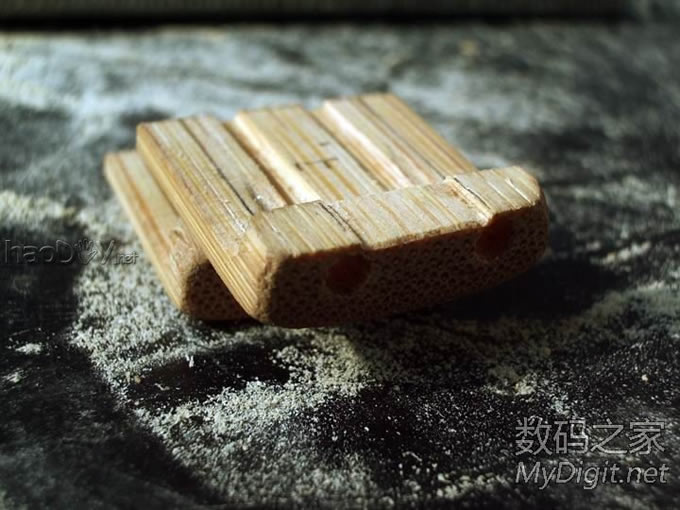

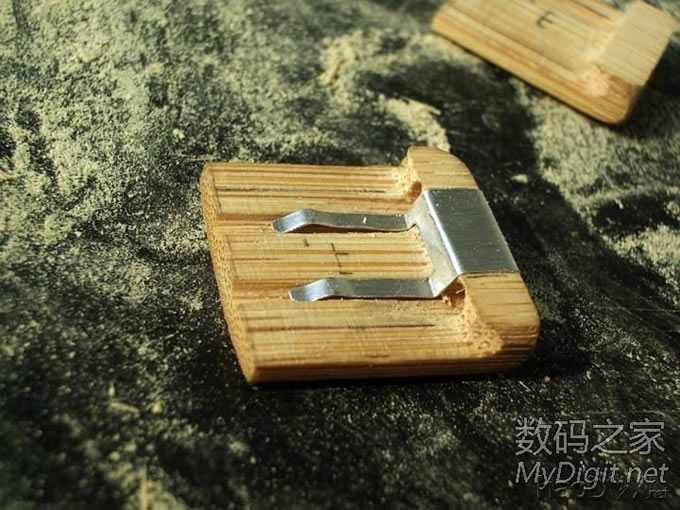

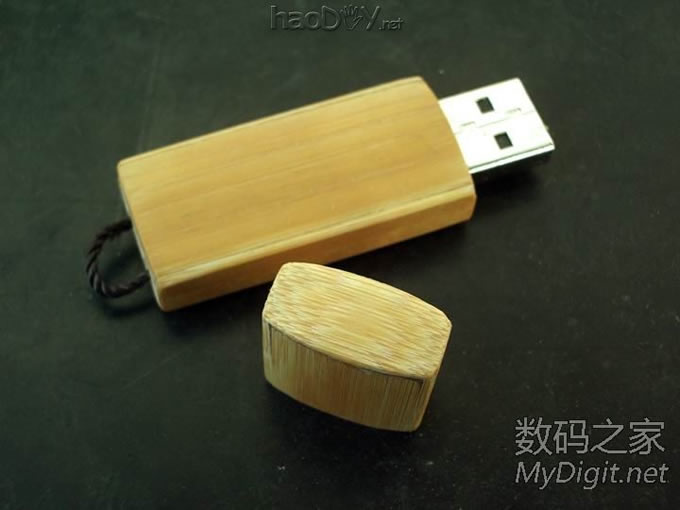

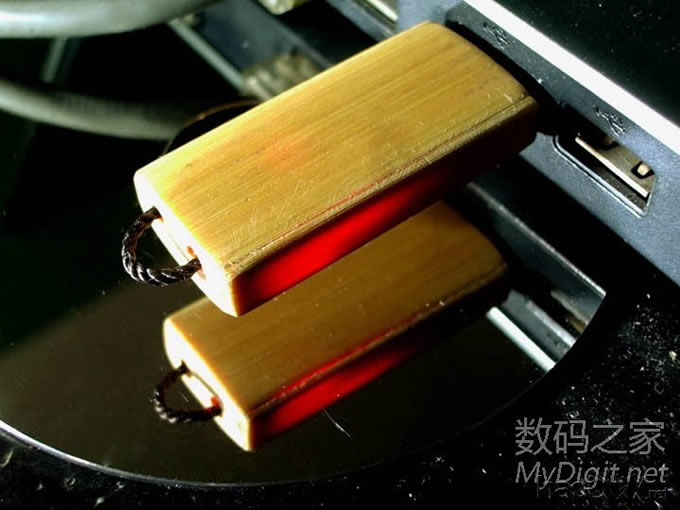

附件个数超过限制... 上机看看有没有搞坏,又锉又磨的竟然没有坏掉:  最后上一张照镜子的妩媚照:  照完收工.  感谢各位兄弟捧场,为了不让大家失望,今天把盖子做出来乐,可惜有几张图忙的忘了照... 盖子关键在尺寸,费了不少功夫,现在上图. 一样的材料,锯开糙面,留光面(B01)  先锉平,不然分段了不好锉(B02)  锉得差不多了,分段(B03)  量好尺寸,标记,然后继续锉到位置(B04)  看一下距离,留了大概1.5mm(B05)  划线定位,准备开槽(B11)  考虑到竹子太滑,估计卡不住USB口,所以开槽做个卡子放进去,开槽完工(B12)  换个角度看看(B13,B14)   然后做卡子,本来想用易拉罐,竟然没有找到,发现一个软盘,就是你了(B21)  剪成,然后定型(B22)  放进槽看看(B23)  背面(B24)  然后应该是侧面和顶面,忘记拍照了...... 直接最后吧(B31)  看看里面(B41)  顶面磨成弧面就会出花纹(B42)  合照(B51):  合体一张,怎么磨都会有缝,纠结(B52)  我很喜欢这个花纹,再来一张,呵呵(B53)
完工嘞!感谢大家的支持!  [ 此帖被veining在2011-01-15 11:49重新编辑 ] |
