『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

时间:2017-06-07 21:55来源:数码之家 作者:admin 点击:
昨天五一,你们玩的是不是都很hi啊?就我哪都不能去 在家憋了一天,闲着实在闹心。吃了睡,睡了吃。。。实在闲不住了。拆个u盘。。。汽车之家活动给的。盒子好大。。。优盘好� !!H萘啃 !!O鸾旱耐馓住K姹闼~弹出式设计。USB 3.0的哦。这造型设
昨天五一,你们玩的是不是都很hi啊?就我哪都不能去『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。 在家憋了一天,闲着实在闹心。吃了睡,睡了吃。。。
实在闲不住了。拆个u盘。。。

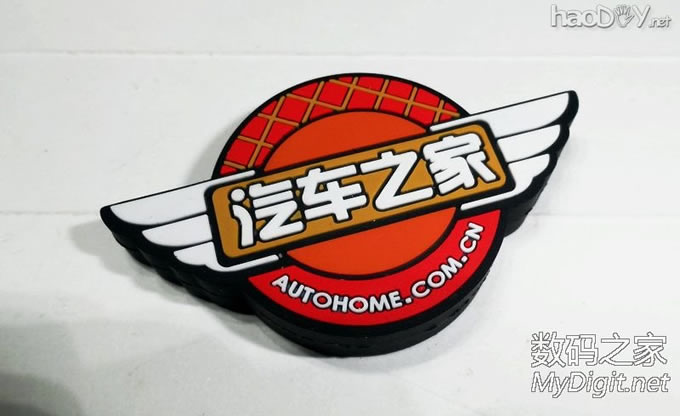

汽车之家活动给的。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。



『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。



盒子好大。。。优盘好小。。。容量小。。。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。



橡胶的外套。随便摔~~
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

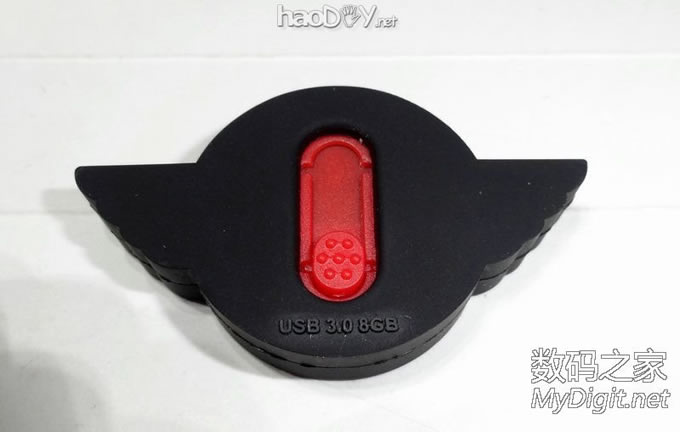

弹出式设计。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

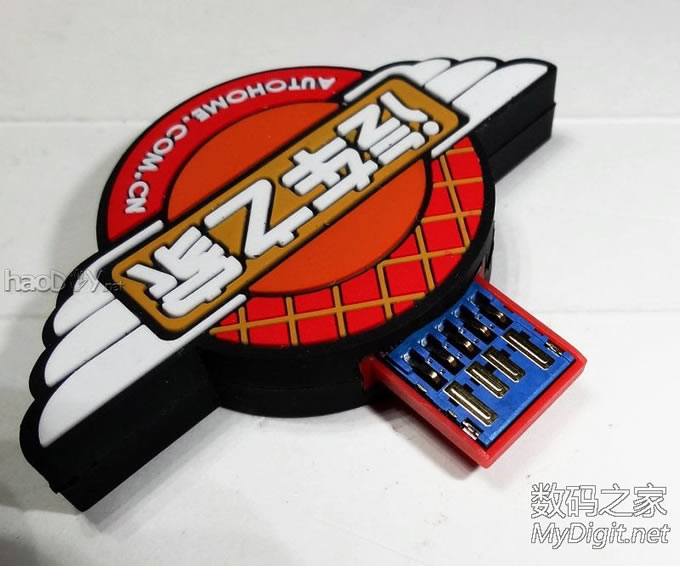

USB 3.0的哦。这造型设计的太奇葩。。。插到笔记本上,边上的USB都用不了了。。。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

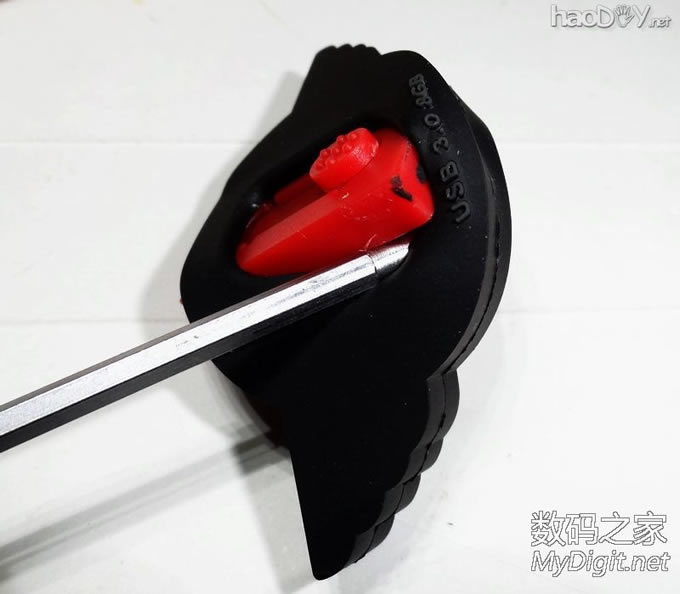

想法给外套拔了。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。



脱光了
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

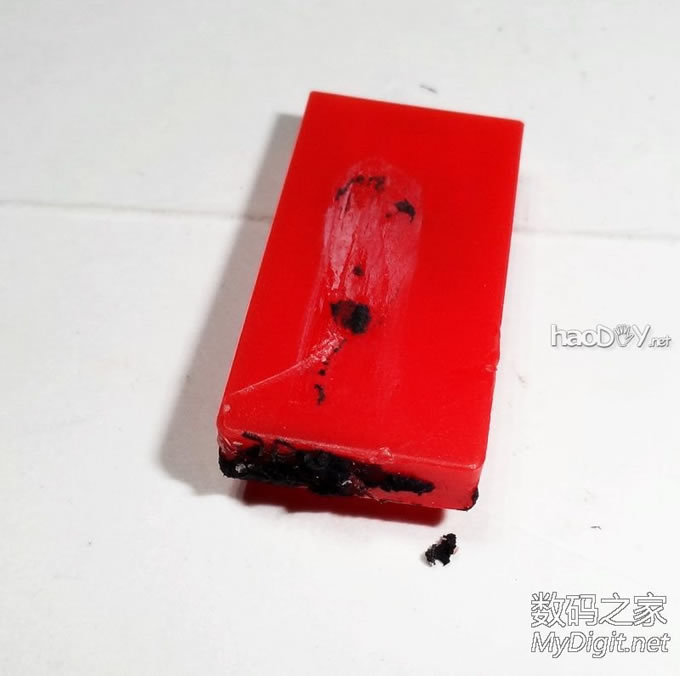

壳上还有胶。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

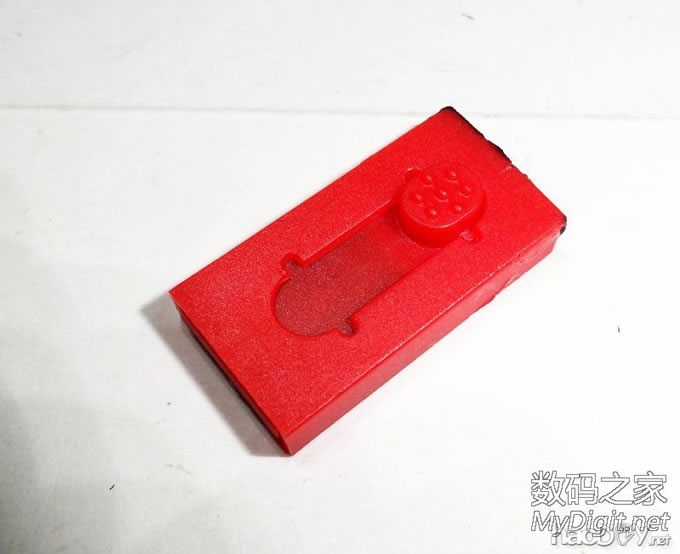

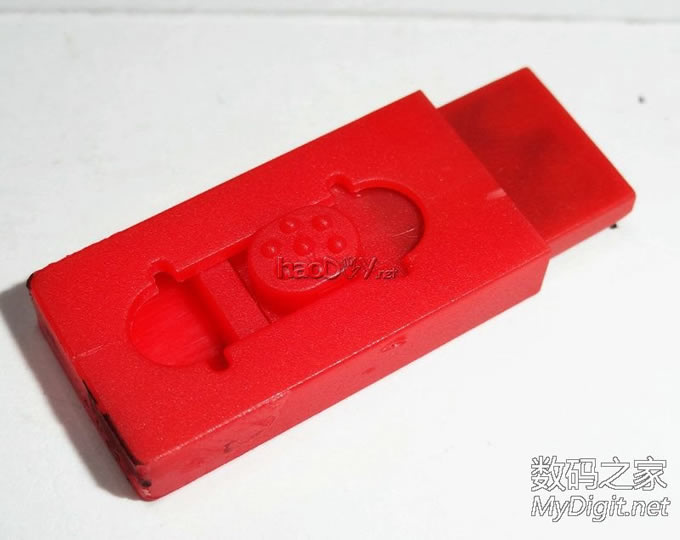

弄了半天也没看明白里面伸缩的部分是怎么卡进去的。那个推纽比外壳高很多,塞不出来啊。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。


最后只能这样拆出来了。。。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

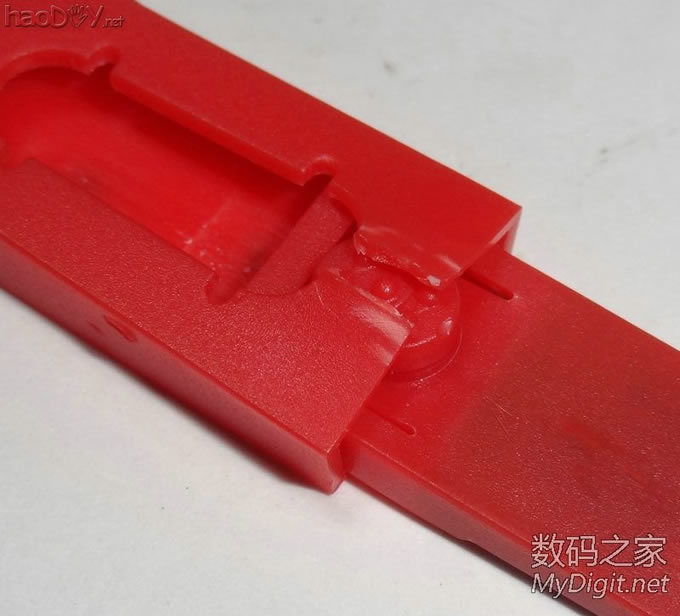

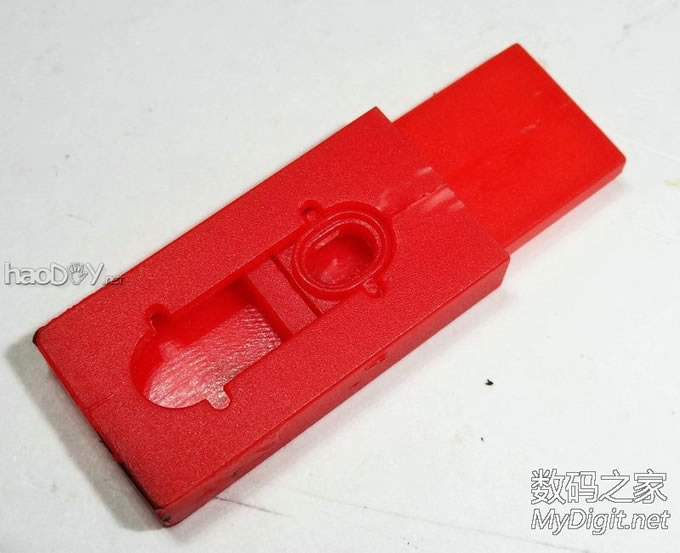

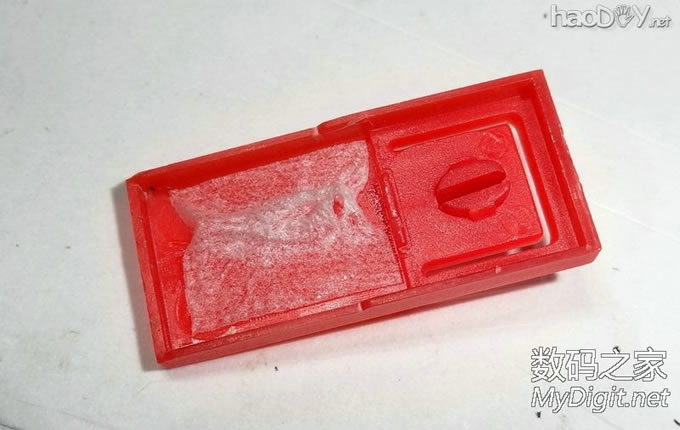

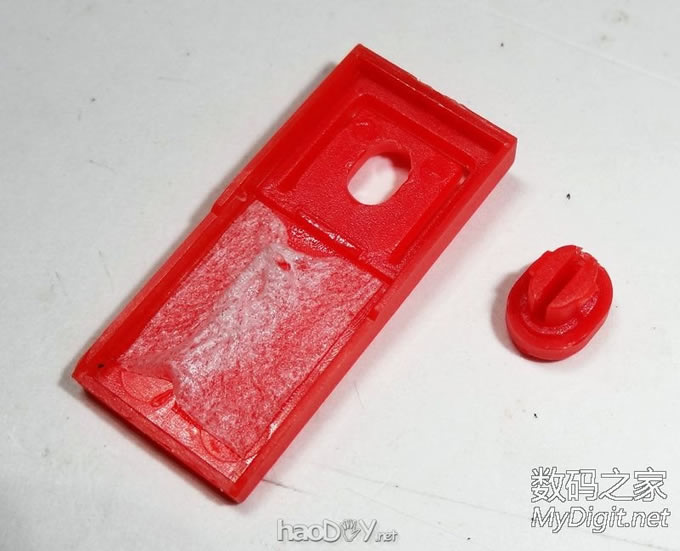

看看里面,原来推钮是后卡上去的。。。先把推钮拆了就能整个推出来了。。。郁闷。。。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。



『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。



好在刀口比较平滑。。。还能勉强恢复原样。。。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

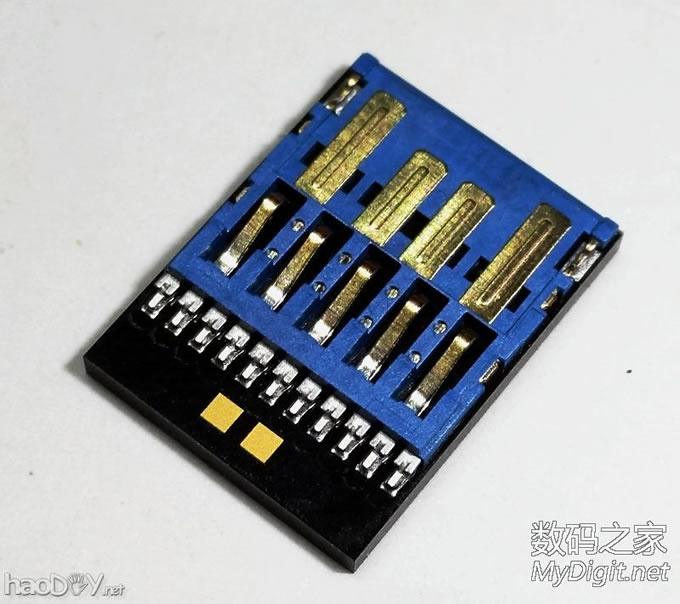

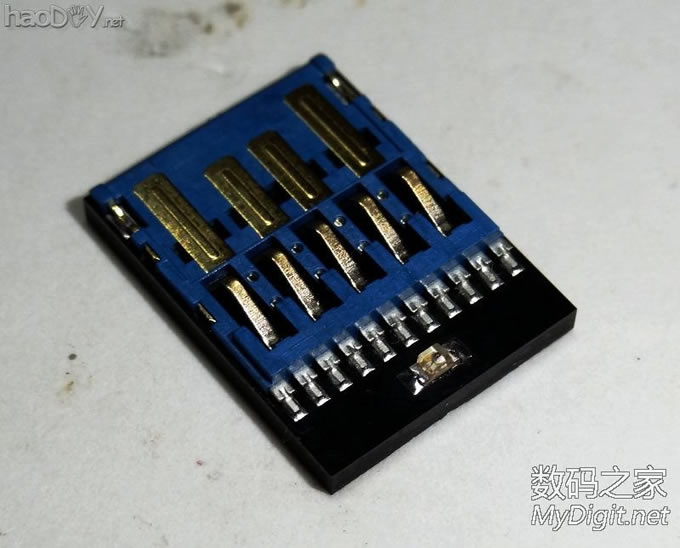

U盘电路板。。。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

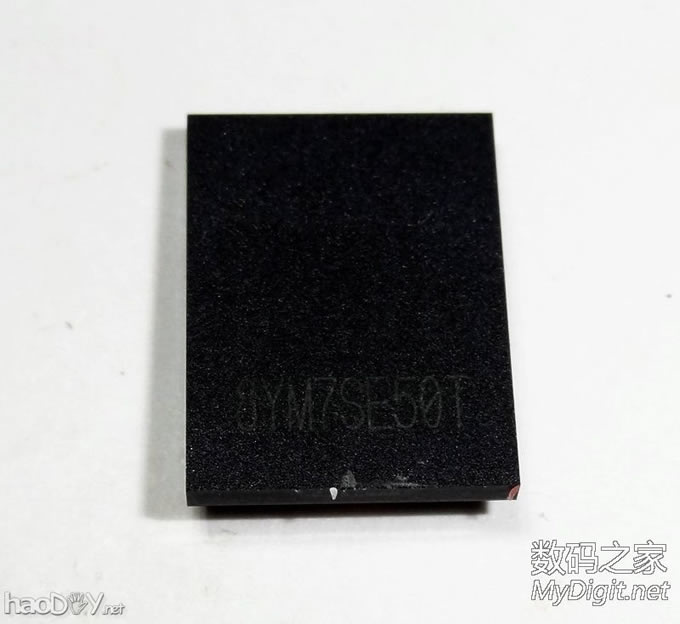

背面一片黑。。。有几个字母。。。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

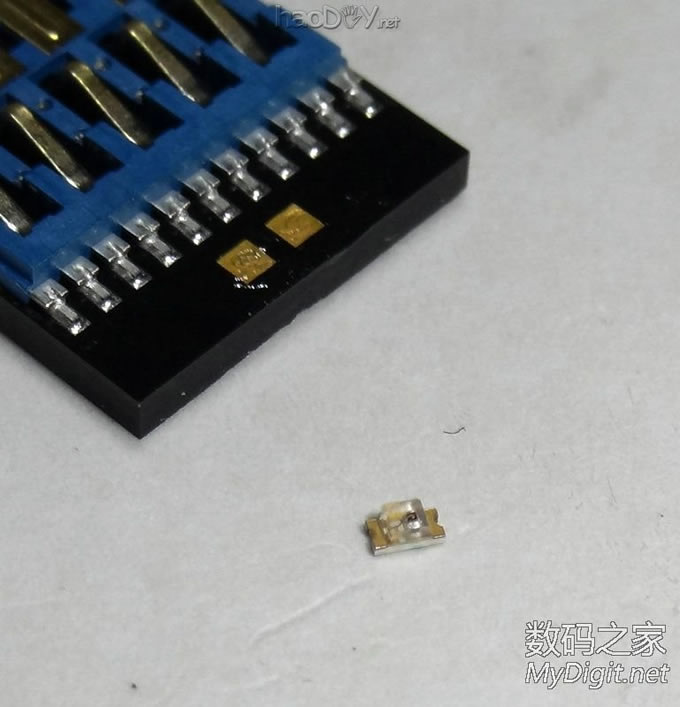

LED焊盘,找个贴片LED焊上~
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。



焊好了。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

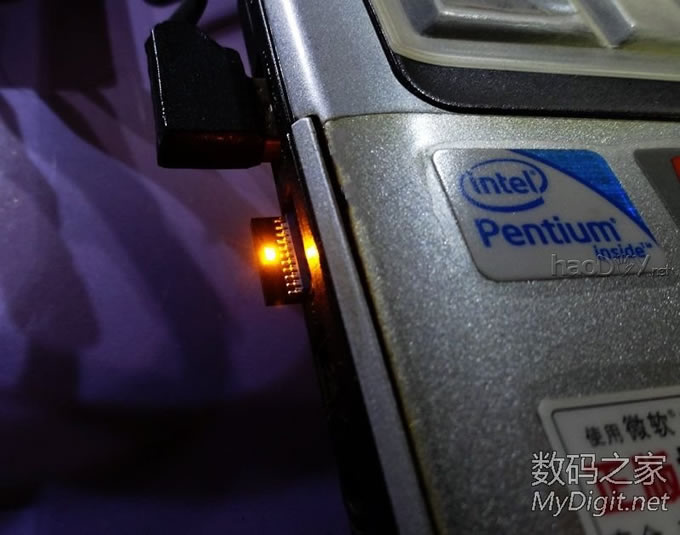

亮了~还是个黄色的。。。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

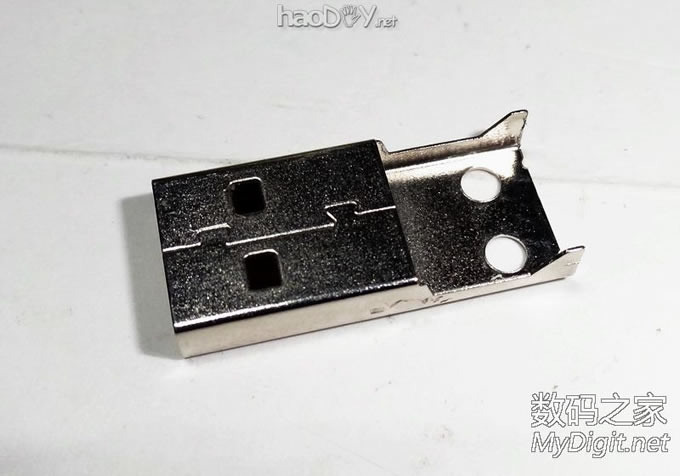

好吧,既然电路板这么小,那就做个小u盘吧。找个USB公头,拆掉里面的触点。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

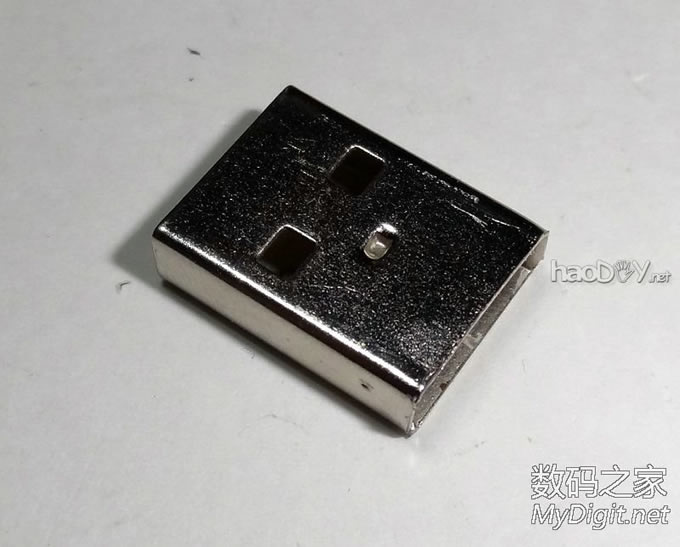

把屁股多余的部分剪断。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

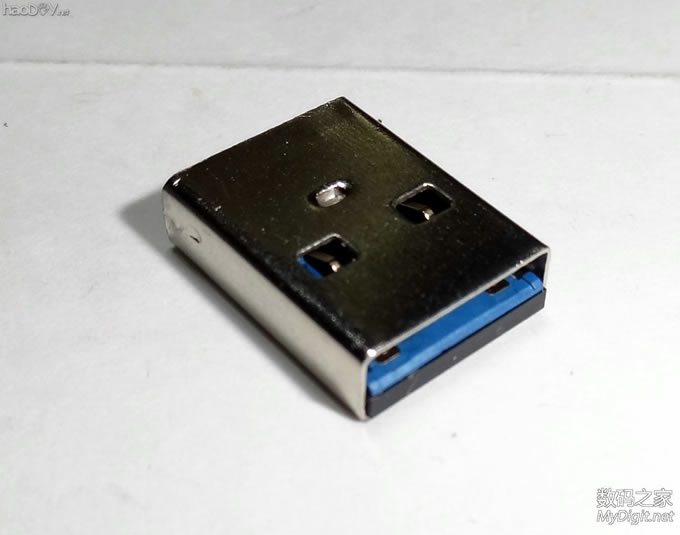

装进去正合适。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。



『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

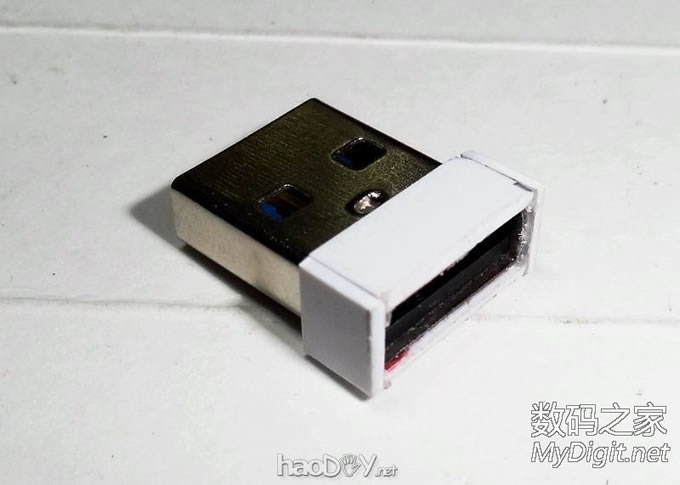

做个外壳,不然擦进去不好拔出来。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。



这面用半透明的塑料粘,因为里面有指示灯。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

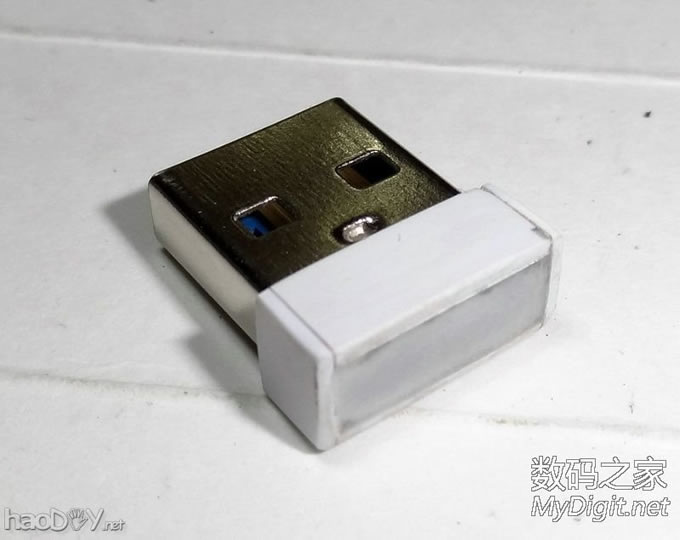

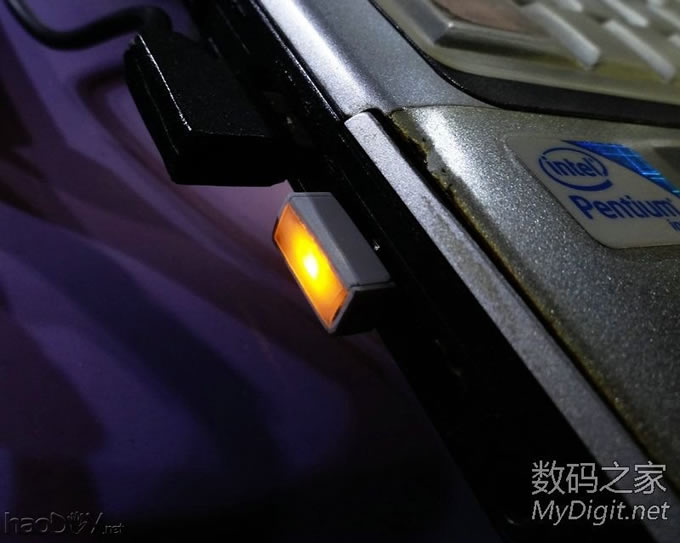

插上后,这面是亮的。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

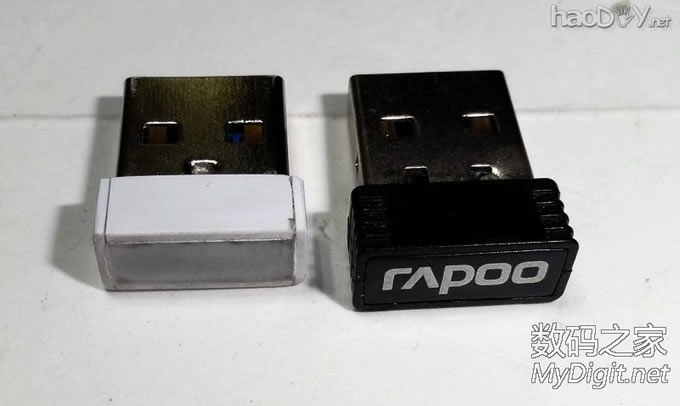

和我的雷柏无线接收器比下个头。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

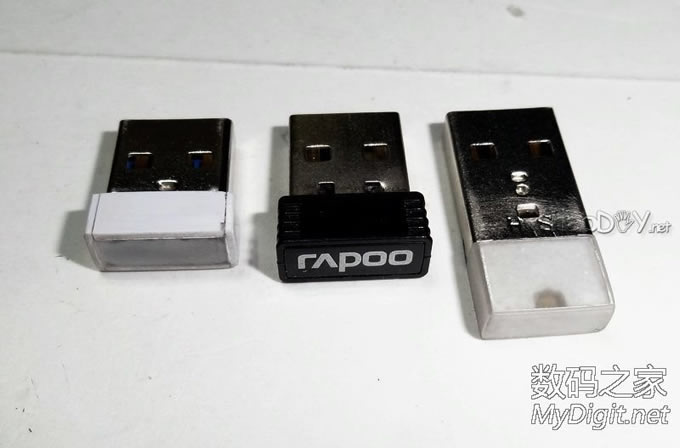

左面,新做的USB3.0 8Gu盘,中间雷柏无线接收器,右边以前做的4Gu盘。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

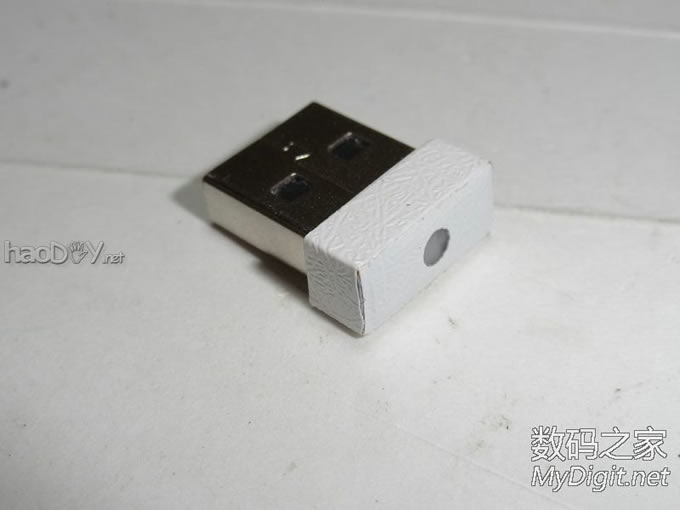

后来觉得侧面那个半透明的塑料粘的不好看,又包了一层,指示灯就留个小孔。
『MM DIY』拆解,改造一个朗科 USB 3.0的u盘。

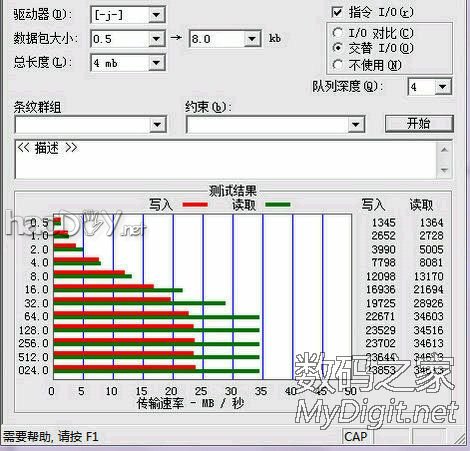

最后来个USB2.0下的速度图
