史上最详细的手把手教你如何自制U盘(图解)20081118

时间:2017-05-18 10:21来源:数码之家 作者:admin 点击:
材料工具:硬件:首先需要一块好的U盘主控板(这里有http://bbs.mydigit.cn/hack.php?H_name=credit),一片闪存(FLASH,也可从旧的MP3拆),一把电烙铁,焊锡若干。软件:相应的U盘套件量产工具(下载 http://bbs.mydigit.cn/read.php?tid=4345),还要有一
材料工具
硬件:首先需要一块好的U盘主控板(这里有http://bbs.mydigit.cn/hack.php?H_name=credit),一片闪存(FLASH,也可从旧的MP3拆),一把电烙铁,焊锡若干。
软件:相应的U盘套件量产工具(下载 http://bbs.mydigit.cn/read.php?tid=4345),还要有一定的动手能力^_^
史上最详细的手把手教你如何自制U盘(图解)20081118

开工。。。。

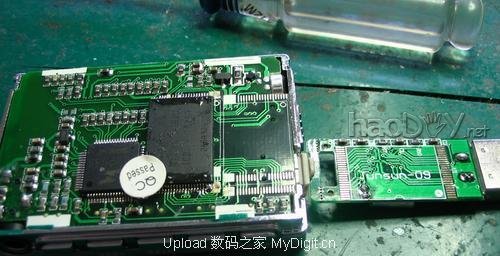

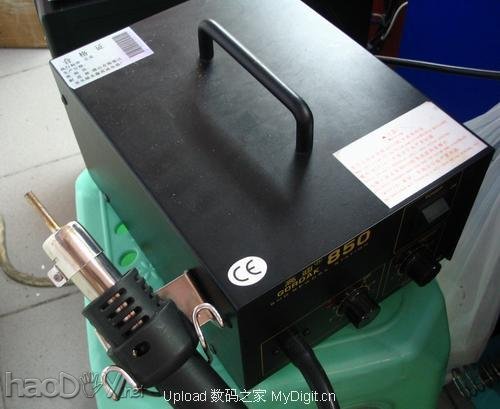

1、本例以iCreat5062方案的U盘电路板为例,首先用热风枪吹下废旧MP3上的FLASH待用(如图)
史上最详细的手把手教你如何自制U盘(图解)20081118   史上最详细的手把手教你如何自制U盘(图解)20081118

如果没有热风枪,也可用电烙铁在闪存的引脚上搪满焊锡,加热后用小刀将闪存取下(如图)。
史上最详细的手把手教你如何自制U盘(图解)20081118

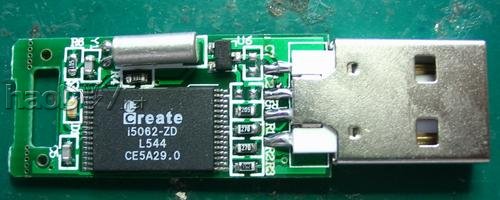

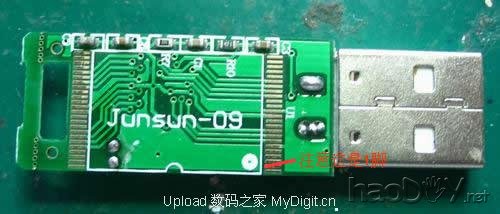

2、将焊下的闪存引脚上的锡清理干净,如脚有歪的要整对齐,找到闪存的第1脚(就是有个小坑的一边),对准U盘电路板的第一脚标志(如图),帖上去,各个脚与电路板上的铜箔一定要对准,有条件的可以涂一点松香水方便焊接。(如果有现成的FLASH,以上几步就可以省略了
史上最详细的手把手教你如何自制U盘(图解)20081118

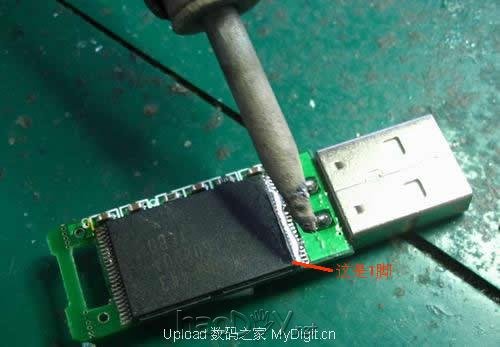

3、先用电烙铁将FLASH的周围四个引脚加锡固定,如果引脚没有对齐,可以再调整,确认对准了之后,在FLASH的引脚上搪满焊锡,用“拖焊”的方法把闪存焊到电路板上(如图)
史上最详细的手把手教你如何自制U盘(图解)20081118

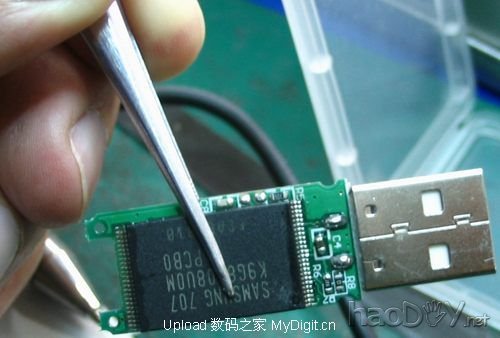

PS:拖焊闪存时最好用镊子之类的工具把闪存夹紧,以防虚焊(如下图)
史上最详细的手把手教你如何自制U盘(图解)20081118

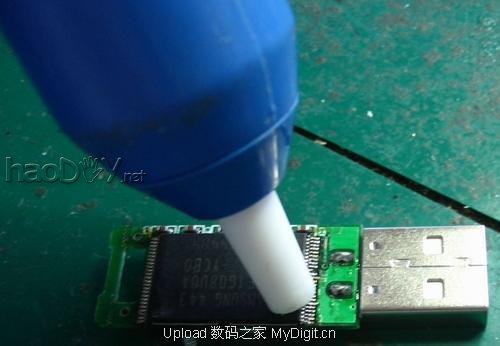

如果最后几个引脚有锡沾连,无法拖焊干净,可以借助吸锡器(如图)
史上最详细的手把手教你如何自制U盘(图解)20081118

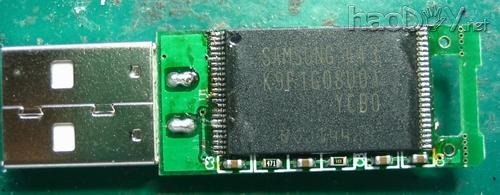

4、经过一番苦战,FLASH终于焊上去了,再次检查一下各引脚有无短路(最好在有放大镜的台灯下看一下),做维修本来就是细心为上。
史上最详细的手把手教你如何自制U盘(图解)20081118

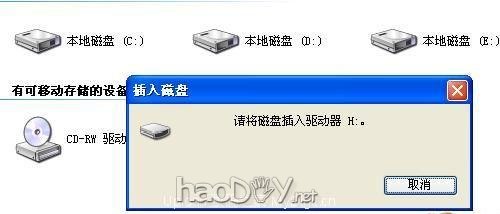

5、把这个半成品的U盘插入电脑,点击U盘盘符会提示如下:
史上最详细的手把手教你如何自制U盘(图解)20081118


6、运行下载下来的iCreate5062方案修复工具软件:
史上最详细的手把手教你如何自制U盘(图解)20081118

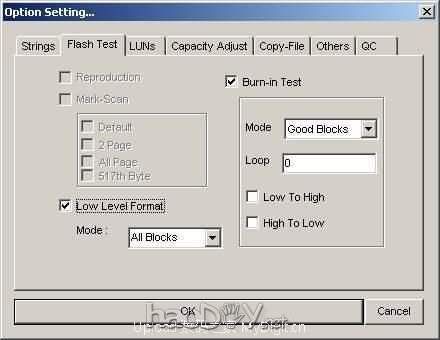

7、点击选项”OPTION“,再选”Flash TEST“,勾选上Low Level Format,如图:
史上最详细的手把手教你如何自制U盘(图解)20081118

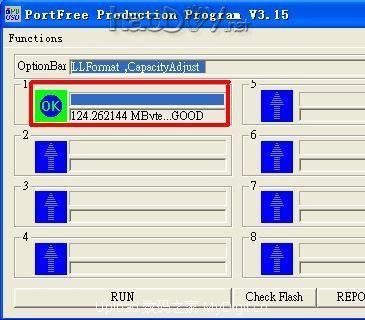

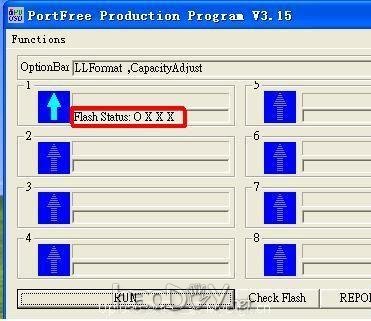

8、点RUN运行,程序会提示正在格式化,完成后后提示FLASH的容量并显示GOOD。
史上最详细的手把手教你如何自制U盘(图解)20081118

PS:如果程序提示FLASH ERROR等信息,应检查一下闪存是否是主控板支持的类型,闪存是否有虚焊等。。。

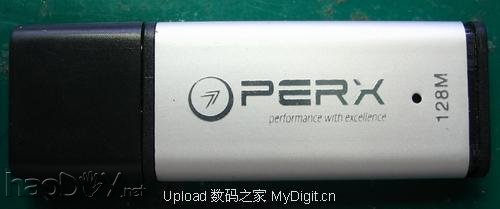

9、装上外壳,一个完好的U盘就呈现在我们面前啦,是不是有点成就感史上最详细的手把手教你如何自制U盘(图解)20081118
史上最详细的手把手教你如何自制U盘(图解)20081118

10、往制作好的U盘内拷贝一些文件测试一下,如无问题,大功告成!


相关主题:

U盘外壳安装图解教程:http://bbs.mydigit.cn/read.php?tid=65172

关于焊接FLASH闪存更详细的图解教程:http://bbs.mydigit.cn/read.php?tid=36568 (责任编辑:admin)
