改造SB Audigy 2声卡 首先是对创新SB Audigy 2声卡的改造。这个不用我详细说了吧。要原文的读者可以到 这里 查看。 改造完成后声卡 按照上面的办法，我将自己的Audigy 2硬改了Audigy 2ZS。主声道运放换成了2132U，其余换成5532；耦合电容换成了ELNA的Cerafin
改造SB Audigy 2声卡
首先是对创新SB Audigy 2声卡的改造。这个不用我详细说了吧。要原文的读者可以到这里查看。

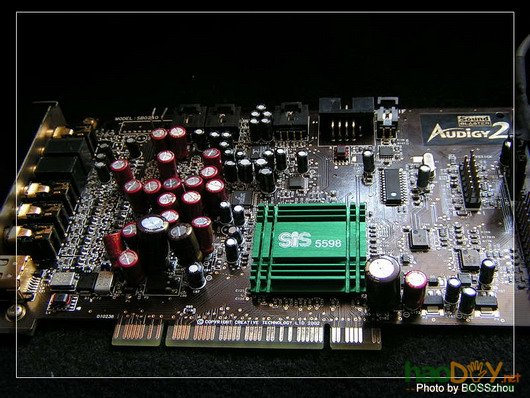

改造完成后声卡
按照上面的办法，我将自己的Audigy 2硬改了Audigy 2ZS。主声道运放换成了2132U，其余换成5532；耦合电容换成了ELNA的Cerafine高速电解（只能买到这些了）；供电部分换成100uF的Silmic。个人感觉2132U对比ad828要逊色不少，ad828声音华丽、突出高音，而2132比较适合男性雌性声音以及表现大动态的音乐，或DVD影片的欣赏，并不适合女声。

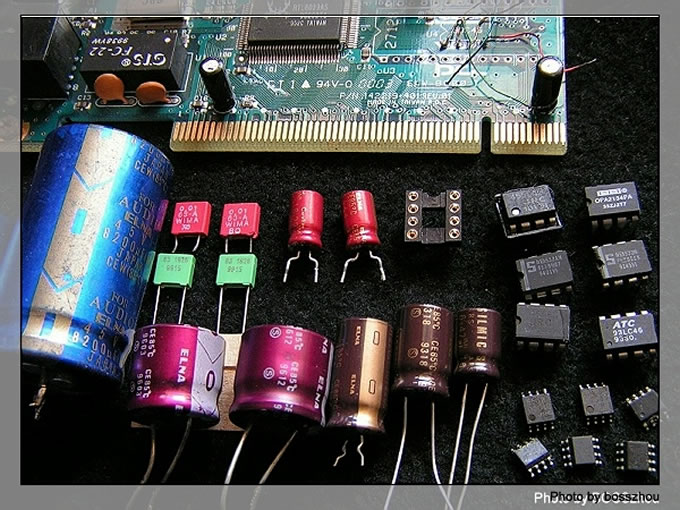

虬江路买来的电容，有全新也有拆机品，包括刷新用的8029网卡（20大元）

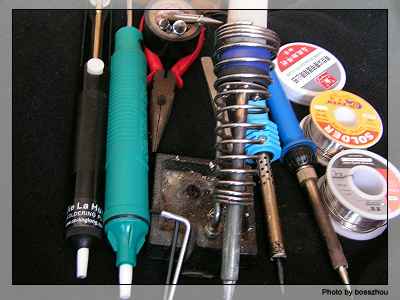

所有焊接工具也购于虬江路，事实证明其实只用到50W烙铁

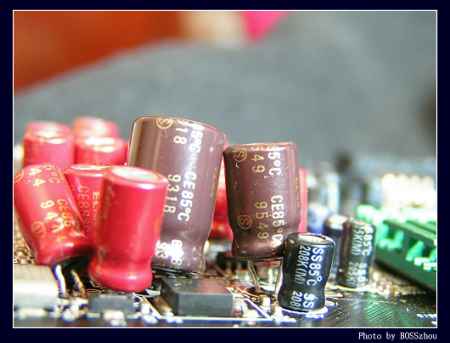

红袍16V22u FELNA的声音还算可以比较通透，就是引脚太粗，焊接困难

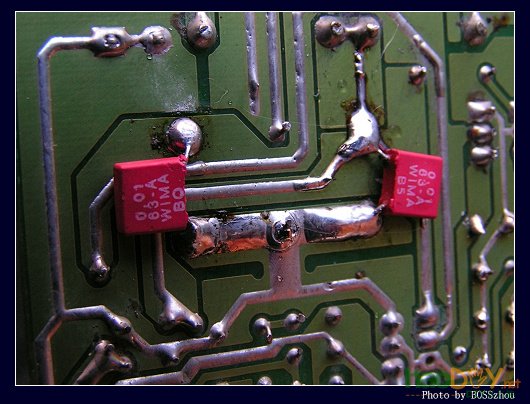

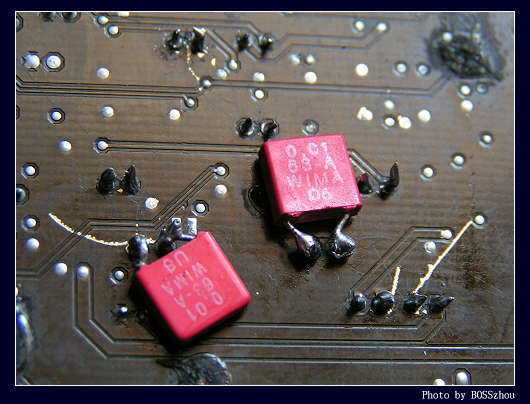

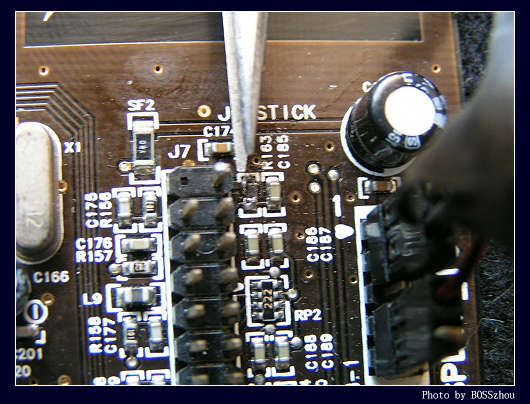

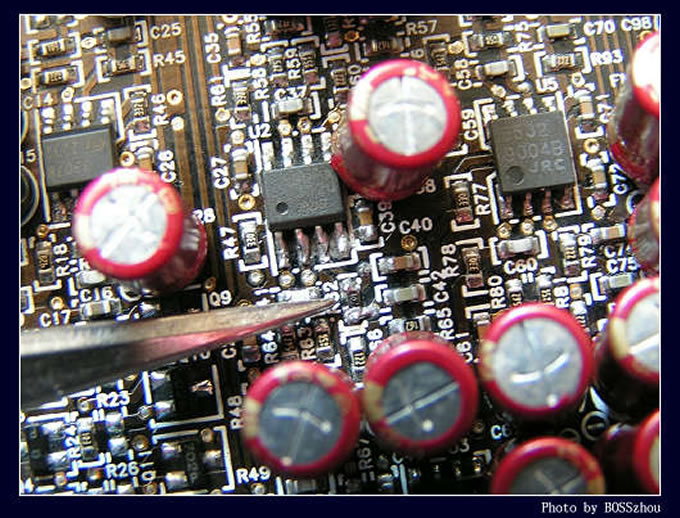

试听后感觉低音比较浑浊，没有质感。接下来便把Joystick插针附近的一颗0.1欧的电阻替换2132引脚附近的一颗0.13欧的电阻。虽然感觉低音是收紧了一些，却还是没有质感，看来2132就这点素质了。电源滤波并接0.1uF的WIMA，弥补高音不足（偶不是专业人士，请不要嘲笑我的焊接技术不好）。
打摩惠威T120
新买的T120声音还算可以，全频带M3N单元能有这样的表现全得力于惠威的多年经验和优秀电路设计。T120的声场很开阔，由于前置全频带，所以声音的层次方面就不如2.0的了。F6BN低音和日升100W电源，低音十分强劲！只是没有质感，下潜也不够深。在《加州旅馆》这首歌里低音肥大的缺陷就一览无疑，在人声方面细节表现也不够，各种乐器定位不是很准确。不过声场很好，很有气势，比较适合DVD大片的表现。另外T120对于音源要求很高。我用家里先锋DVD推着就很舒服，电脑里估计MP3音质的问题，声音简直不堪入耳。这点，T200就要比它好的多。

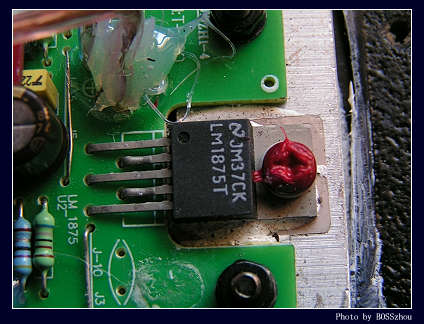

首先拆开低音炮后面板，卸下内六角螺丝后就可看到功放部分。使用了四个LM 1875集成功率放大器来驱动。其中二片LM1875以BTL方式驱动低音箱，另外二片分别担任左右声道的功率放大。

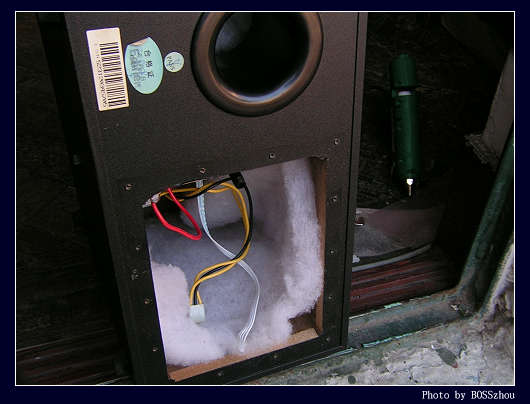

T120的低音炮重量为9.6kg，在超低音箱中是算很重的了。我们首先给他加一些吸音棉（虬江路惠威专卖店有售10元半米）千千万万别多加，点到为止！

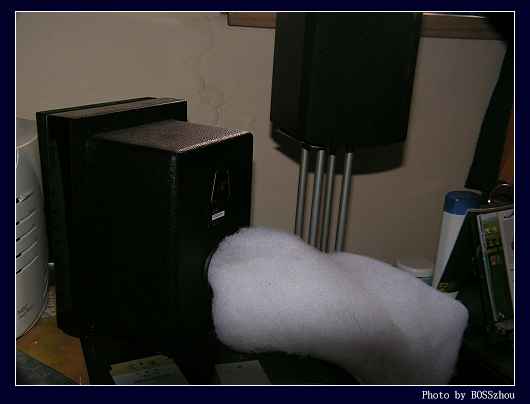

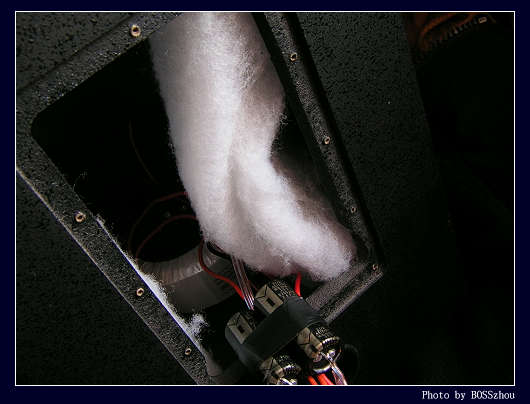

同样，我们给卫星音箱也加上，只需从导向管塞入即可，同样宁少勿多，我们可以边加边听声音细节变化，但是别堵住了导向管。注意：主箱副箱两边加一样多！

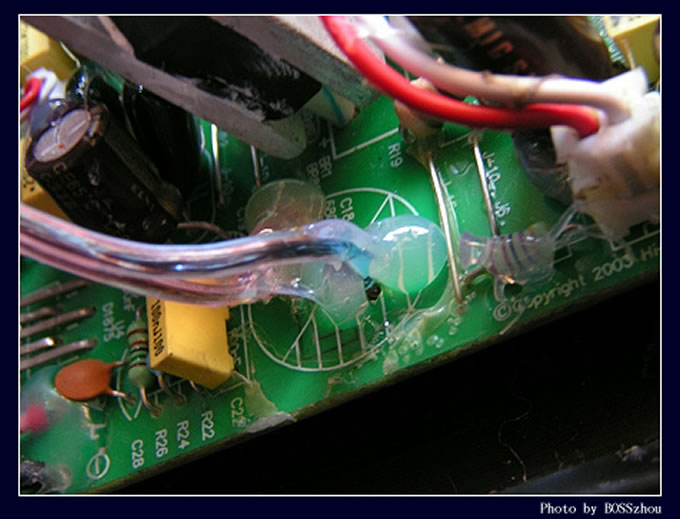

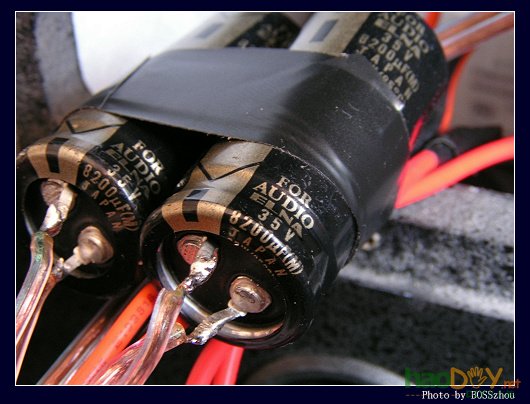

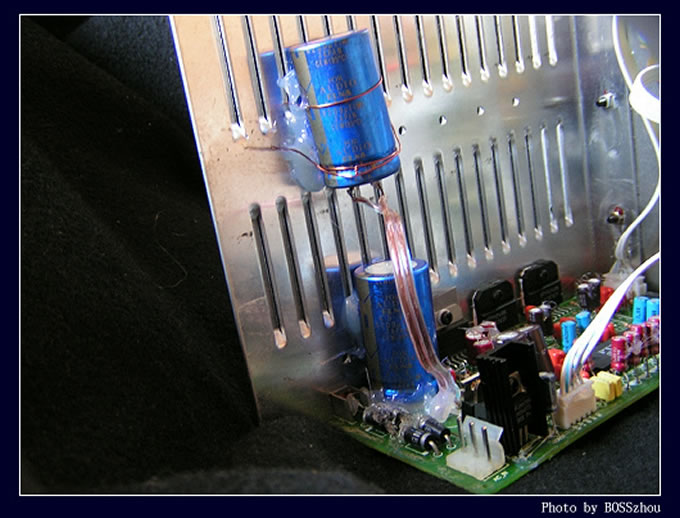

接下来更换电源滤波为ELNA8200uF35V。个人觉得容量不必太大，惠威电路设计本来就是以简洁为主，信噪性非常出色，这里更换补品高速电解主要是提高低音质感。不过由于我购买时尺寸没有算好，最后只有外接引线了（正负别搞错），和电源线绑好；同样并接一个0.1UF的无极电容改善高频。用热融胶固定引线和其他电容虬江路1元一根（不可省，小心共振哦！）。

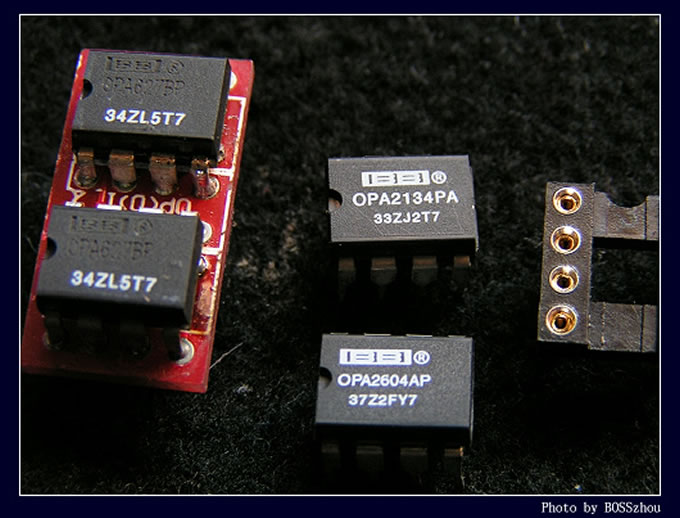

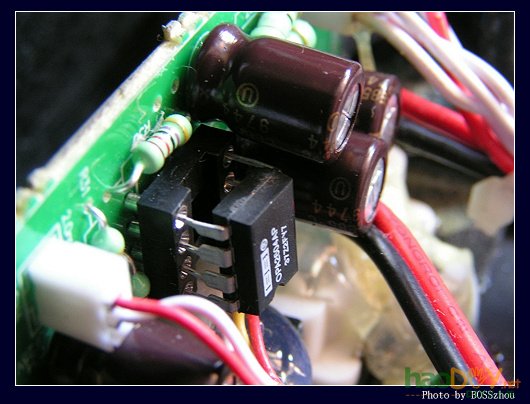

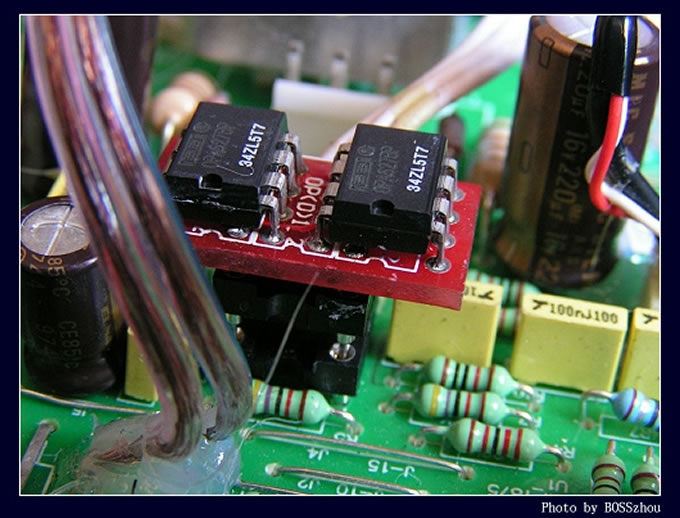

接着更换前置运放和低音输出运放。这里我们可以加一个八角的IC插座，方便我们不断替换。经我试过后个人觉得OPA2134比较适合，可能大家注意了我手头还有2604，为何不用？那是因为2604需要更大电流驱动，所以表现反而没有2134好。另外我发现627BP在这里也表现出了高素质的贵族气质，但由于是单运放，要给他加转换板。

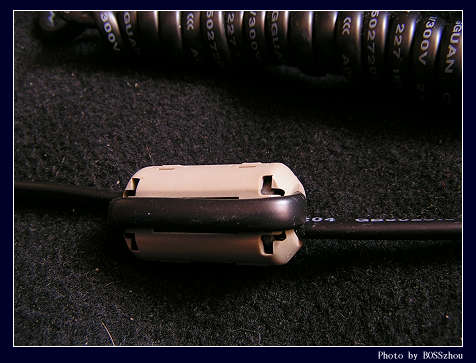

最后我们可以给电源线加上磁环，减少电磁干扰（虬江路10元两个）另外要注意的是T120的低音炮一定要放置稳固的地面上，不可有地毯之类的，有条件可以加铜脚钉。
打摩漫步者S4.1
打造到这里，我眼睛已经有点发花了，可是焊接水平也有所提高。谁叫我们是菜鸟呢，想怎么改就怎么改，关键自己开心自己觉得听得舒服就行了（精神可嘉），我想这就是DIY的乐趣吧。废话少说——继续。 首先加吸音棉。不想拆开的朋友可以直接从低音炮的导向孔塞进去。

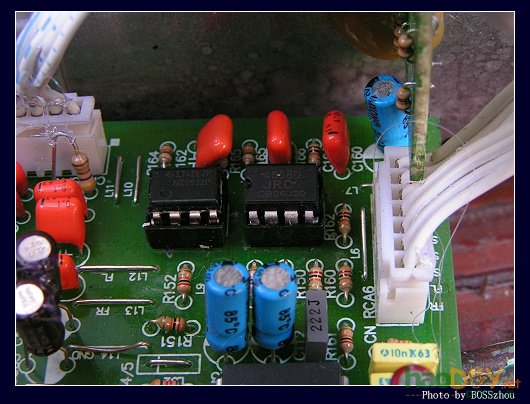

可以更换两个运放，不过这里漫步者设计的还算不错，使用原来的5532其实足够了，如果换，意义不大，大家可以试试4558或是2604，或是大S5532以满足大家的虚荣心（虬江路赛格不到一家电视遥控器商店买到10元一个，IC插座1元一个）。
然后试着将小电容并接以改善各频段声音
随后换滤波电容。这里推荐这种ELNA的ForAudio 8200uF63V（虬江路中部一个市场里面卖打口碟的一家有，我15元两个买下）。做引线就不说了，可以将电容绑在散热片上。一定记得用热溶胶固定哦！同样并接0.1UF的Wima。
最后要告诉大家，其实S4.1瓶颈在于其单元素质太差，所以打磨后改善不是很大。本人自己用惠威5欧的低阻喇叭加惠威的高低音独立分频器制作了一对前置音箱，感觉这才叫做声音。呵呵。有条件的人可以把低音炮单元换成惠威SS6.5R，价格为145元（虬江路惠威专卖有）。

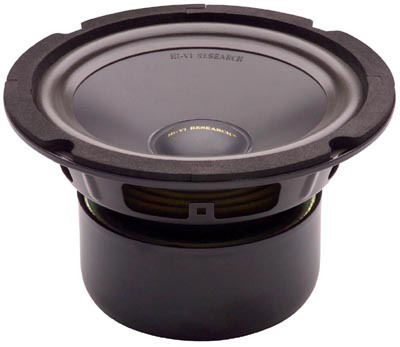

惠威SS6.5R
总结
现在多媒体音箱做的比以前好多了，在电脑上HIFI已经不是梦想。大家在购买前应反复比较，不应以低价为选购标准，要记住“一份价格一份货”。通过上面的打摩过程来看通过更换高素质元件，音箱的各水平有所提高，但这是有限的。其实一款优秀的多媒体有源音箱，其电路设计和单元设计起着至关重要的作用。
就好像惠威T200它完全抛弃传统音箱的箱体设计结构，大胆采用独具特色的三角形箱体，以倒立后倾的三角形作为正面声障板，声音直达近场听音位置。障板辐射面积极小，箱体体积很大，从而有力的保证了T200a的低频响应。惠威5英寸低音和25mm高音倒立安装在三角形前障板的上方和下方，形成极为协调美感立体的三维形态空间。这种三角形非对称箱体，改变了箱体各反射面的反射轨迹，分散反射声能量，从而将叠加聚焦音染降到最低。
我们通过打摩的过程可以更加了解自己的音箱。从中取得经验和改造的自我陶醉。但切不可过头。不然会改变音箱设计的整体声音分格。音质是一个很主观的问题。其实购买时自己带上喜欢的CD去试听去选，有何苦打摩的过程。每一款音箱其实都有其独特的声音风格，适合不同人的口味，我们又何必去破坏它呢？
|
