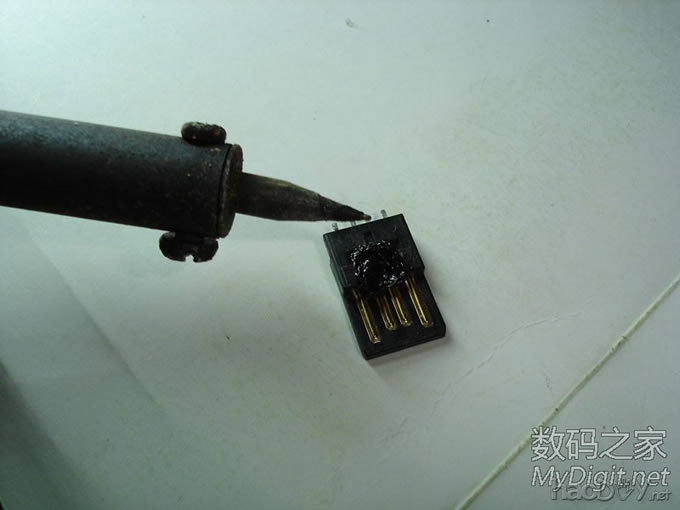

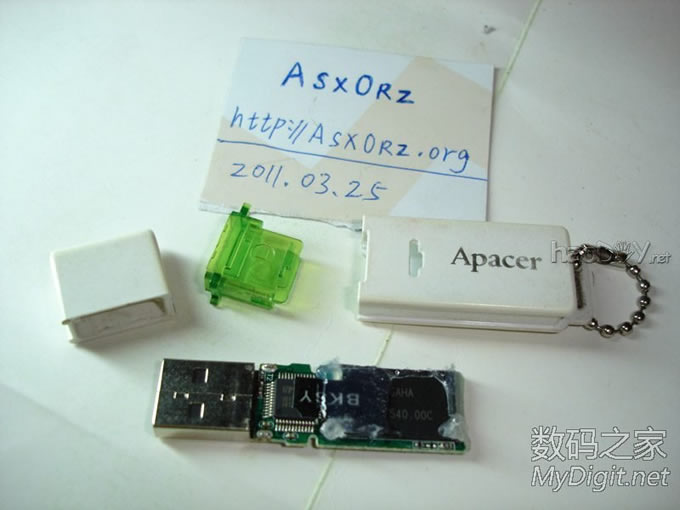

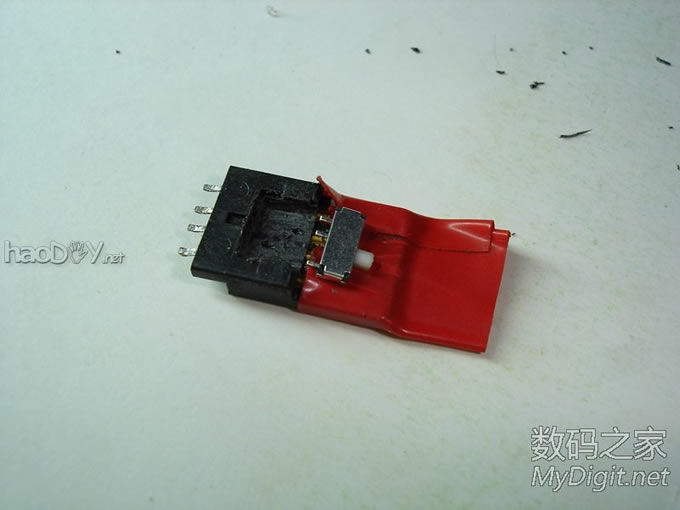

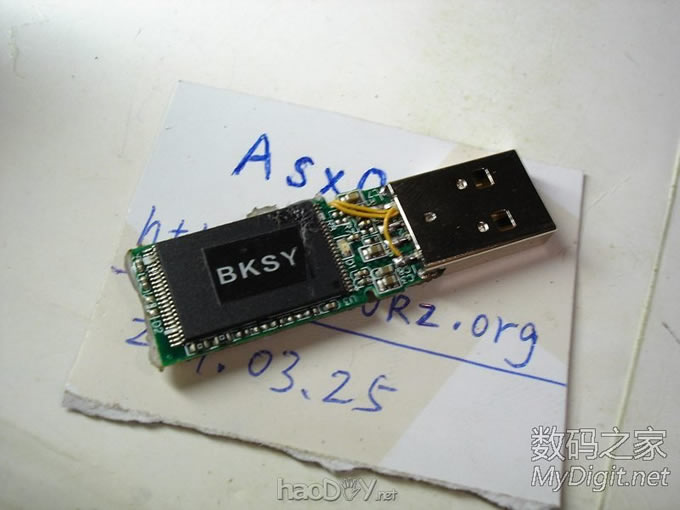

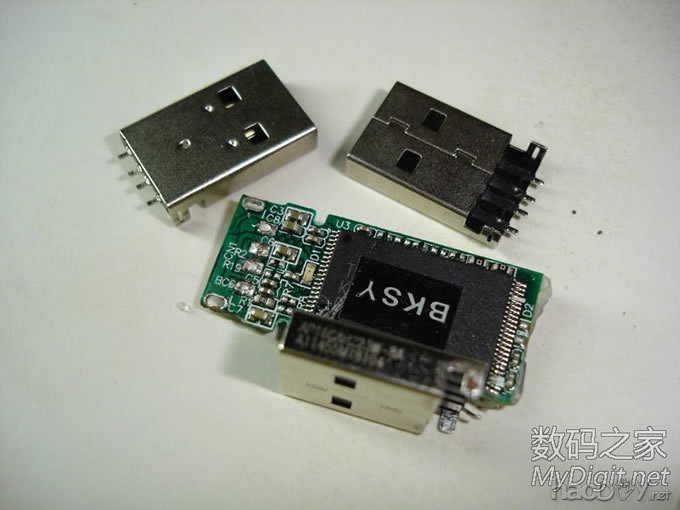

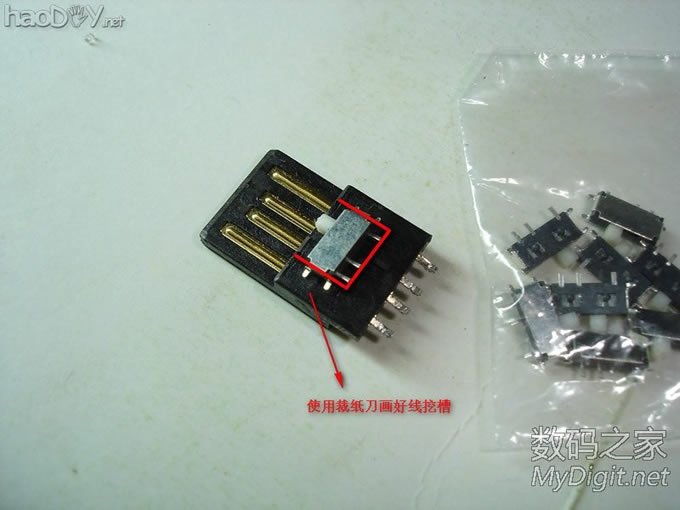

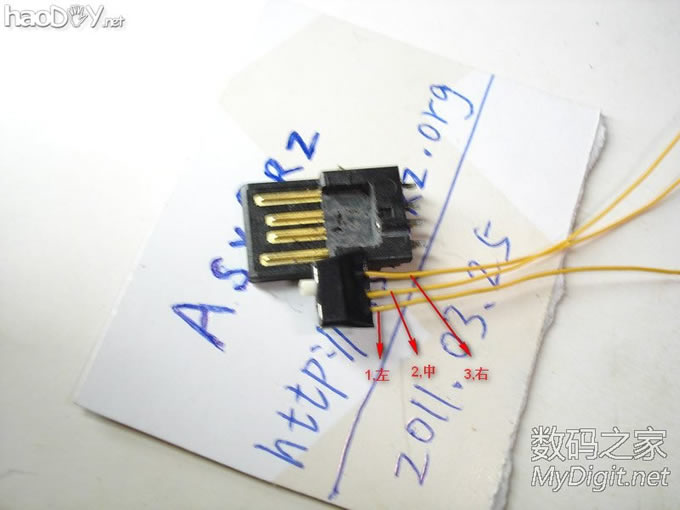

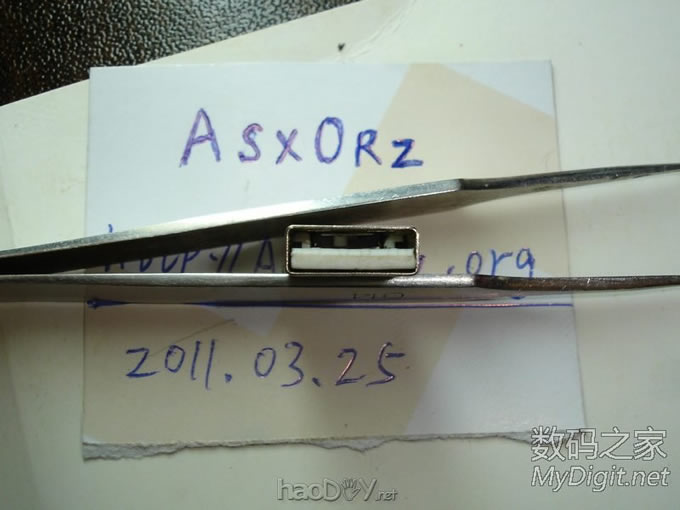

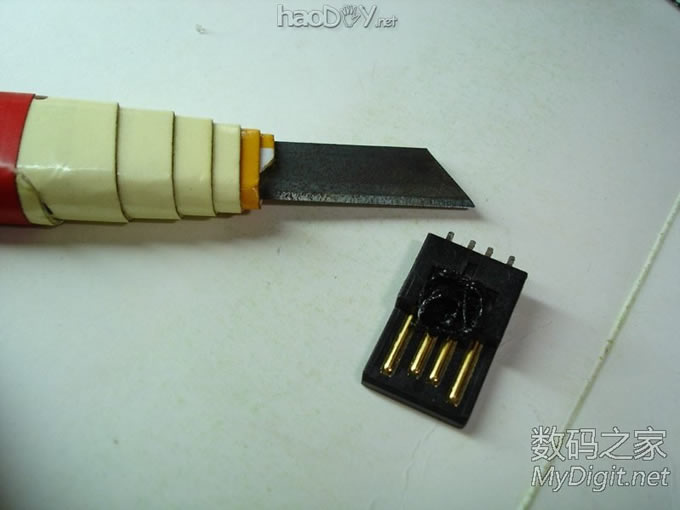

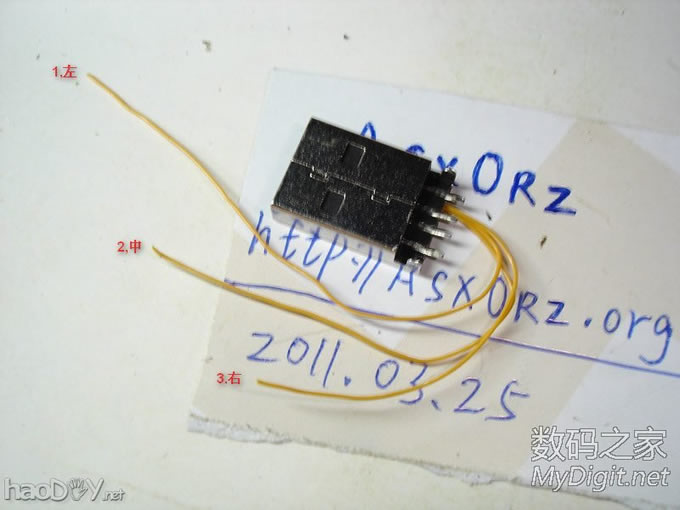

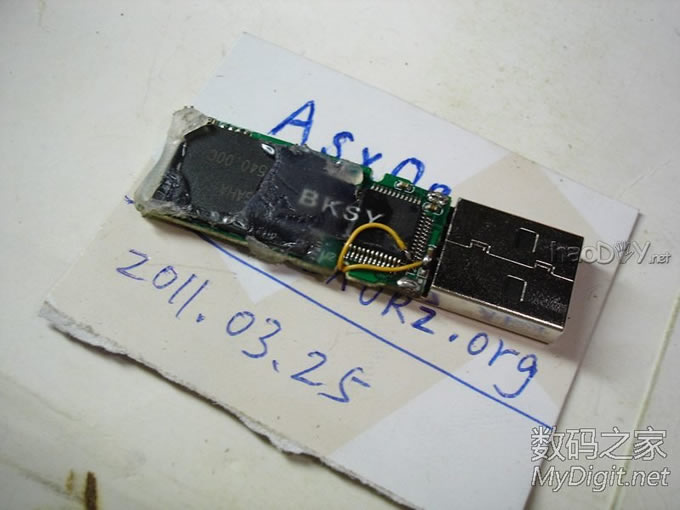

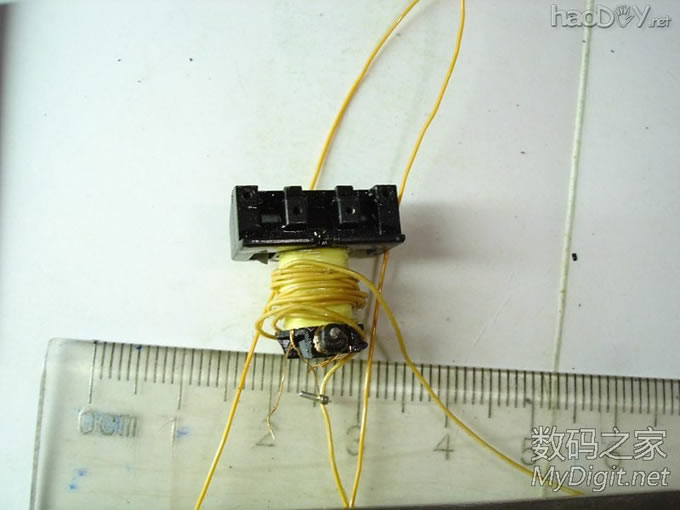

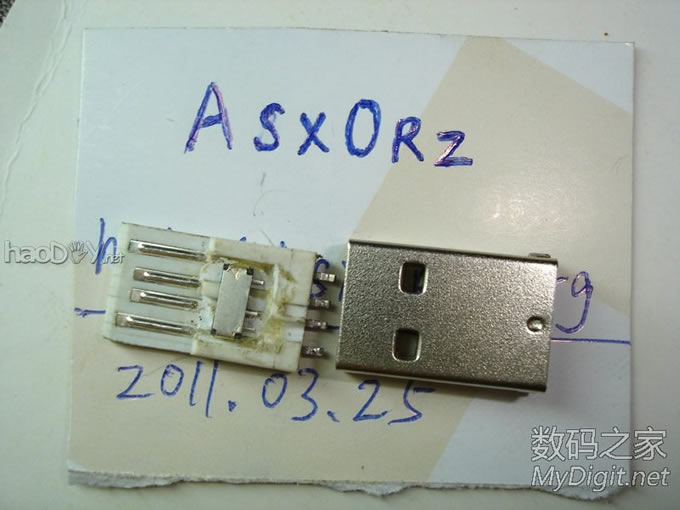

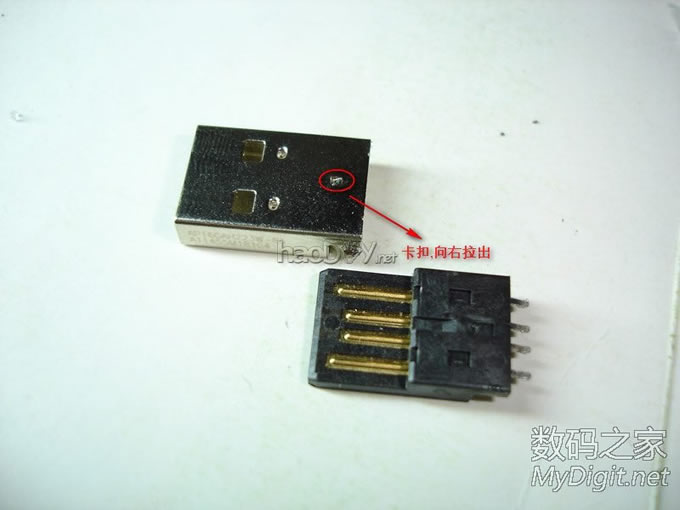

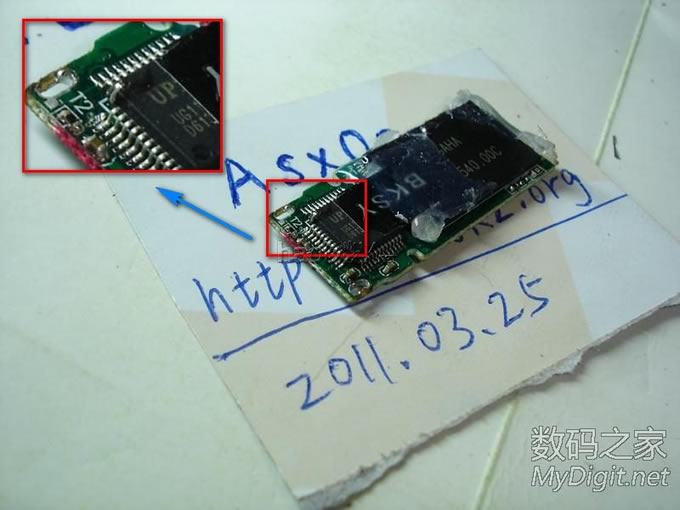

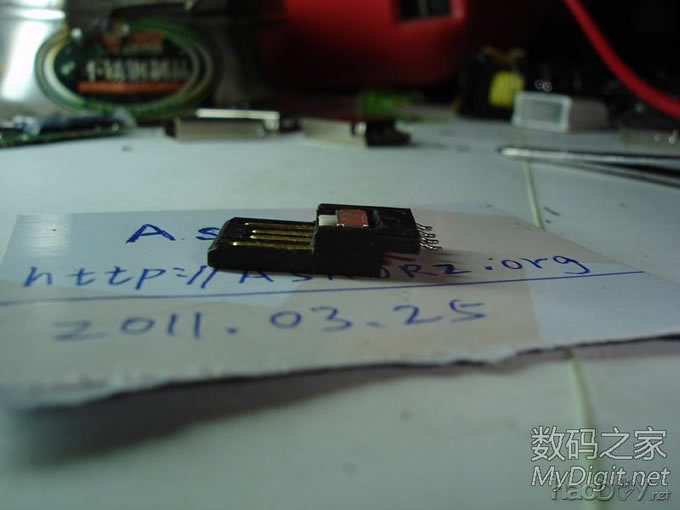

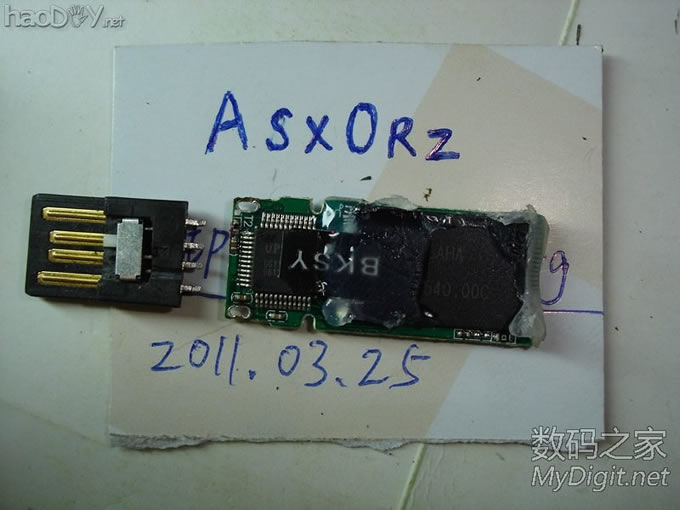

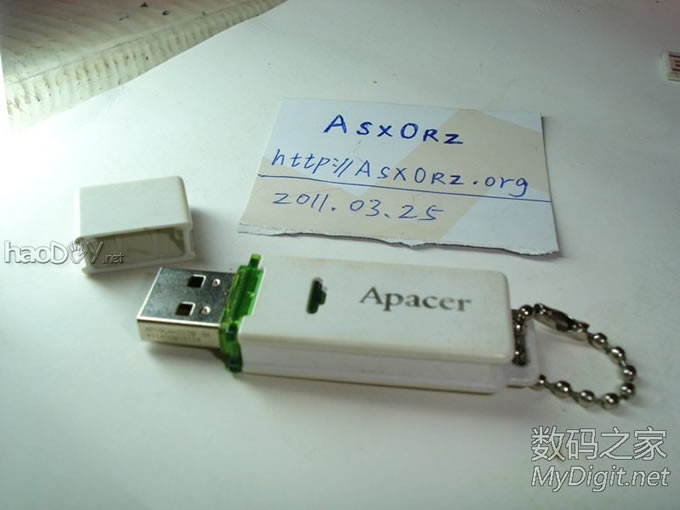

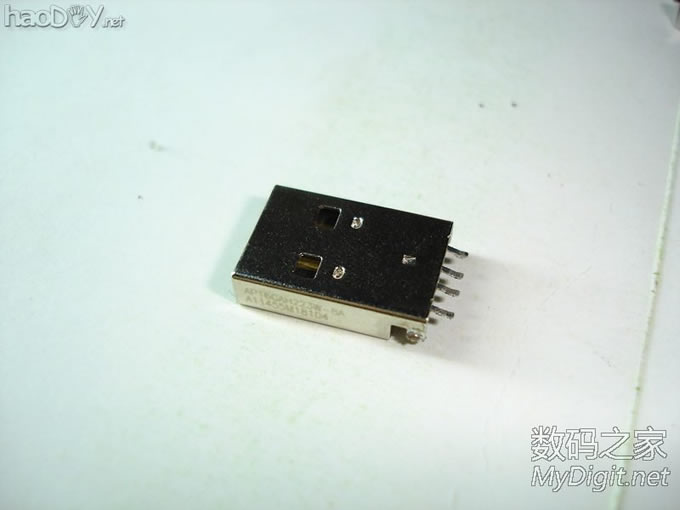

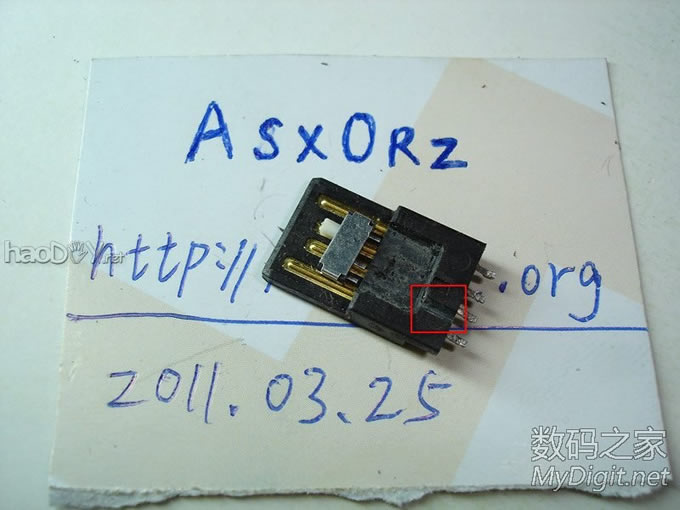

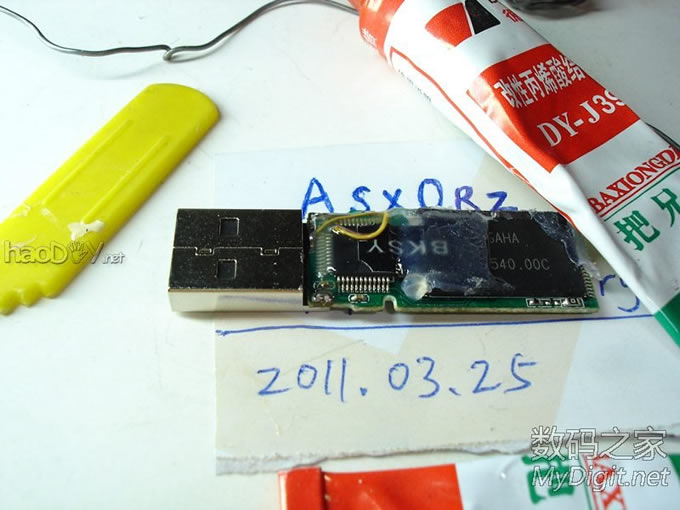

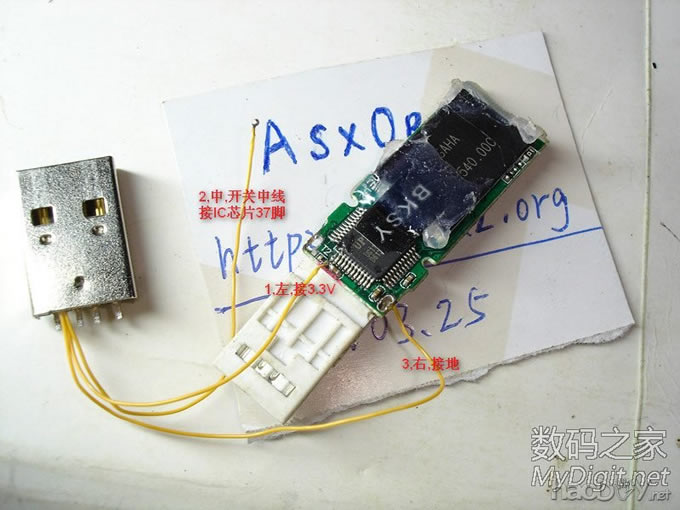

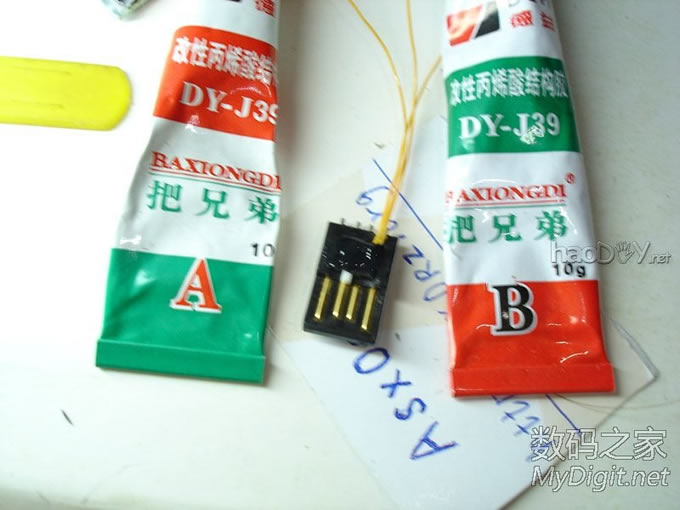

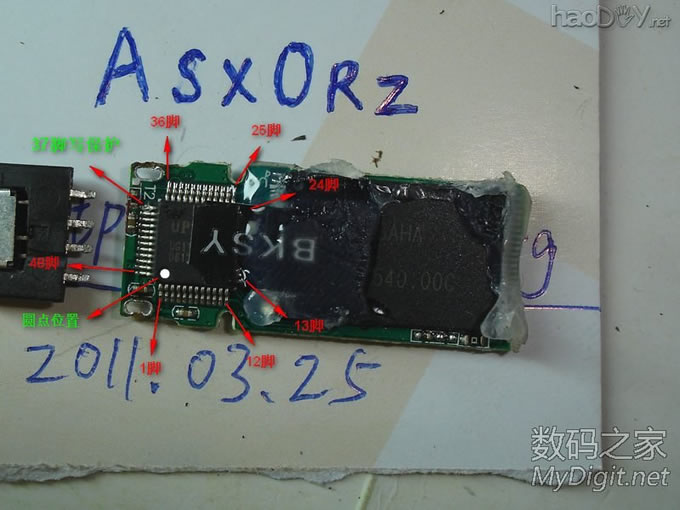

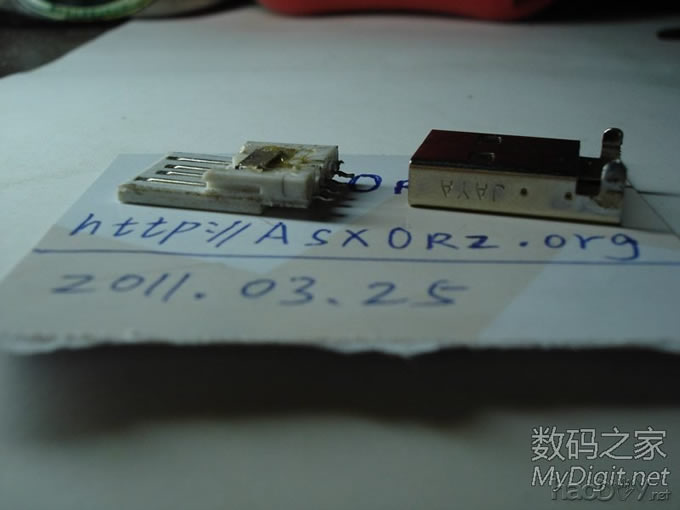

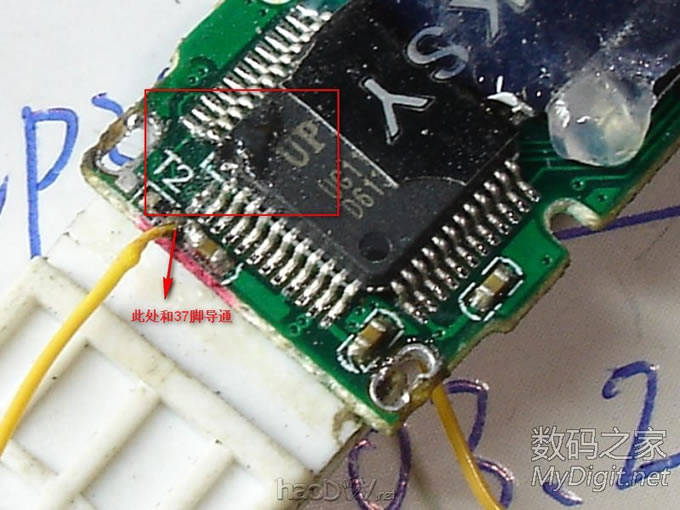

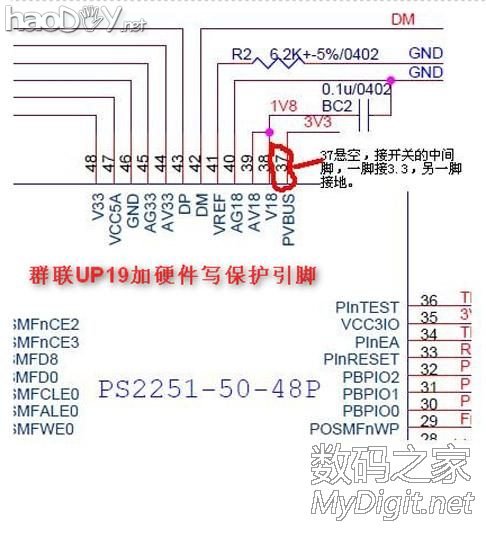

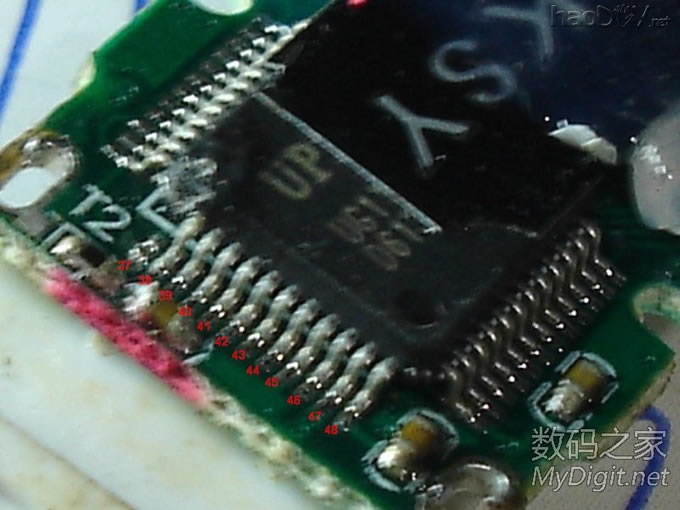

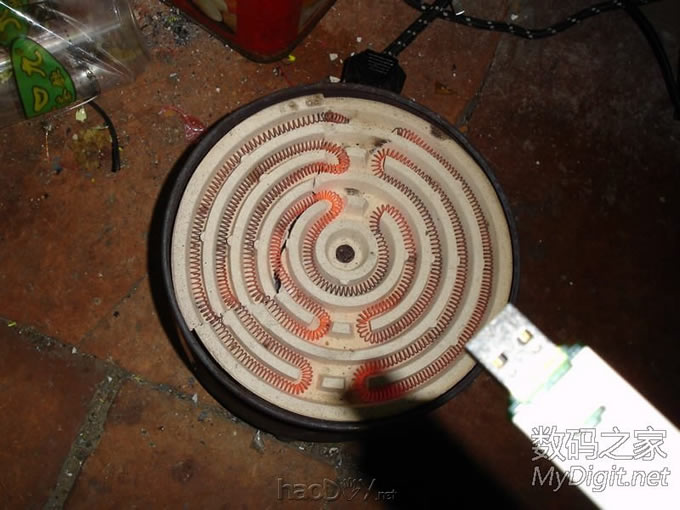

----------------------废话连载---------------------- 曾经发表过为什么现在大部分U盘不带读写保护开关? 本人使用U盘一定要带开关写保护的 后来发现新出产品带开关保护的U盘现在很少了 一般都是使用硬件锁密码作为保护 找了几个品牌使用硬件锁的价钱贵不少 使用密码作为保护我不知道在Liunx系统下面会出现什么症状呢? 本人使用U盘只是简简单单存储文件插插有毒的电脑,没什么艳照,也没这个需要 后来搜索论坛得知,发现U盘可以自己改造使U盘得到写保护 各种U盘主控加装写保护方法大全 所以就买了宇瞻AH223 16G U盘,而且还刷固件提速度呢 (宇瞻AH223 16G)群联主控PS2251-61刷固件失败到恢复成功案例 ----------------------联想---------------------- 于是本人一天到晚就连吃饭刷牙洗澡睡觉发梦也对着U盘研究如何改造写保护开关,(连女人都不去想了) 怎样才能使U盘外观漂亮呢? 我想我想我想想想...,终于有一天... 我想通了...... ----------------------说明---------------------- 此方法可能不是我第一个想到,不知道之前有没网友研究并改造过呢? 本方法由本人独思构想,也没在网上查过, 就算之前有网友曾经发表文章也不能说本人的作品是抄袭 改造这个U盘唯一遗憾的是 图片中名片日期写错了 应该是2012.03.25 ![]() ![]() ![]() ![]() ![]() ![]() ---------------------- 测试样品---------------------- ![]() 使用MP3的七脚开关(测试样品) ![]() 侧面看(测试样品) ![]() 竖着看(测试样品) ----------------------开始改造---------------------- 既然样品研究成功那么开始改造我的宇瞻AH223 16G U盘 ![]() 样品研究成功就拿我的U盘开始改造 ![]() 由于U盘里面是使用热熔胶固定主板的,所以需要火烤溶解热熔胶才能拆掉外壳 ![]() 几经辛苦费了九牛二虎之力终于拆开了,板上不少热熔胶,浪费不少材料 ![]() 焊掉USB头 ![]() USB头,有激光编码 ![]() 拆开USB头(使用裁纸刀把卡扣挂平再向右拉出,并不是所有USB头都是向右拉出,上图样品向左拉出) ![]() 和七脚开关比对,把七脚开关的四个脚剪掉再画线开槽 ![]() 使用烙铁挖坑 ![]() 使用裁纸刀挖坑 ![]() 对比一下,差不多快完成了(使用电工胶布包着防止裁纸刀刮花U口金属片) ![]() 已经挖好坑了,并开一条小槽作线路输出 ![]() 换一个角度看(叫什么俯视是吧?我俯给你看) ![]() Oh,Yeah``````完美插入,那种感觉你懂的... ![]() 看起来很完美不是吗 ![]() 使用充电器里面变压器的绝缘铜线 ![]() 焊接上三根绝缘铜线,开关处使用电工胶布包住防止意外短路 ![]() 不能使用502等等流动性较快的胶水,防止意外导致开关粘连不能拔动,这里使用AB胶固定 ![]() AB胶放上后马上插到USB外壳等待凝固,引出三根线,长,中,短以分辨脚位 ----------------------焊接写保护开关---------------------- ![]() 数码之家论坛搜索"关键字"得到图纸 各种U盘主控加装写保护方法大全(218楼) ![]() UP19主控写保护在37脚 ![]() 把IC芯片的37脚弯160度左右向芯片头顶翘 ![]() ![]() 焊接开关测试是否正常时,由于IC芯片引脚过小 也没放上热熔胶固定一不小心导致IC引脚断掉了 引脚小于0.1mm,怎么办?扔到垃圾桶去还是继续折腾? ![]() 我把楼上的图片放大,其实细心的你可以发现楼上的图片红框这里其实已经拿裁纸刀挖过坑的了 (楼上图片是因为断掉引脚时没拍照,后来拿裁纸刀挖过也焊过锡留下了松香才拍的) 因为哥不是第一次焊接断脚IC了,想当年读小学的时侯就已经焊接过,已经相当有经验了(*^__^*) 我们需要挖一个1/4的圆圈让引脚留出1mm即可焊接 ![]() 挖好坑就焊接上 ![]() 背面焊接USB头负极(接地) ![]() 因为是断脚IC,这里不能使用热熔胶来固定 (责任编辑:admin) |
