- MidTouch21 三音区21键触摸键盘电子琴

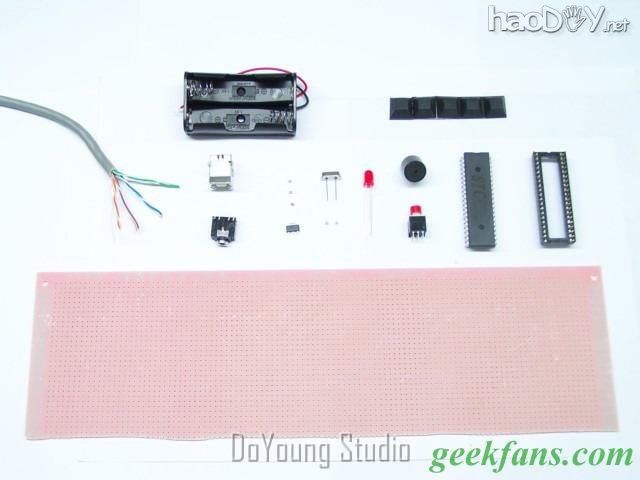

　　- 所需元器件

　　- 电路道理图

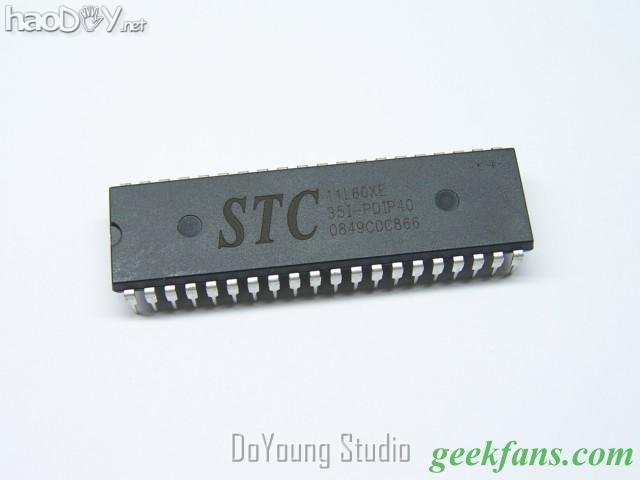

　　- 单片机回收STC12C5A60S2 (1pcs)

　　- 旧版本行使的是STC11L60XE单片机，现已由机能更好的STC12C5A60S2替代

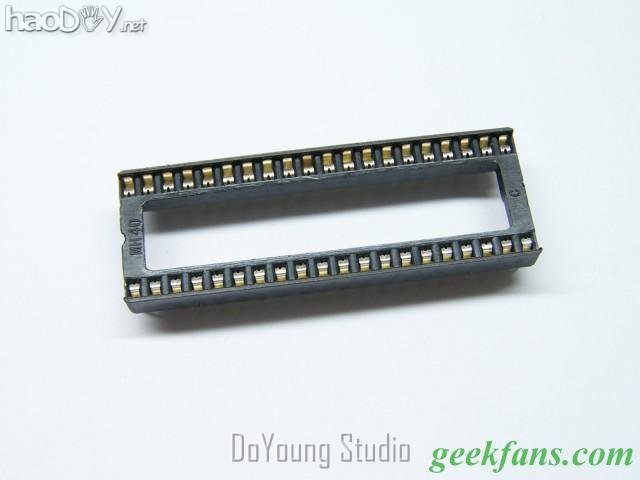

　　- 40PIN芯片座 (1pcs)

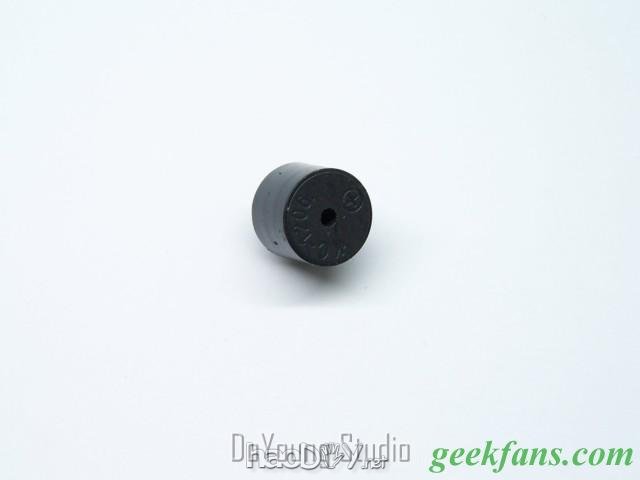

　　- 无源扬声器 (1pcs)

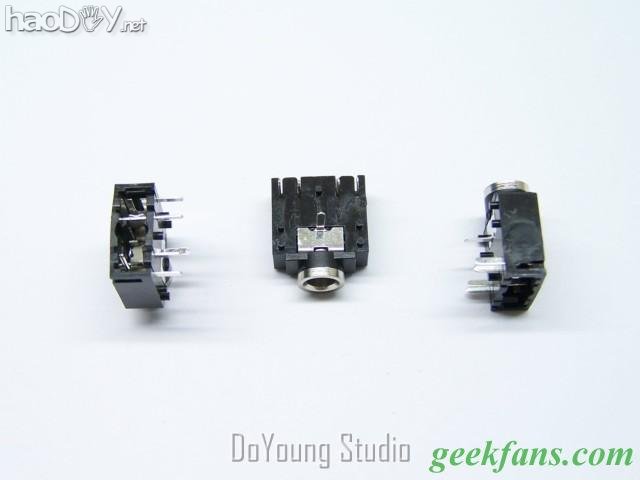

　　- 3.5mm立体声耳机接口(1pcs)

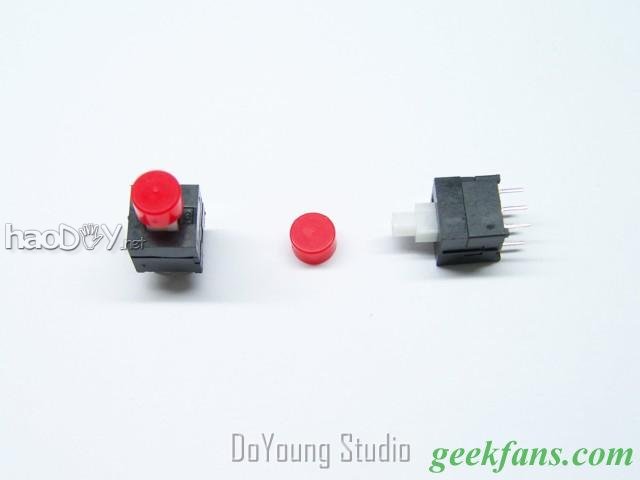

　　- 自锁式开关 (1pcs)

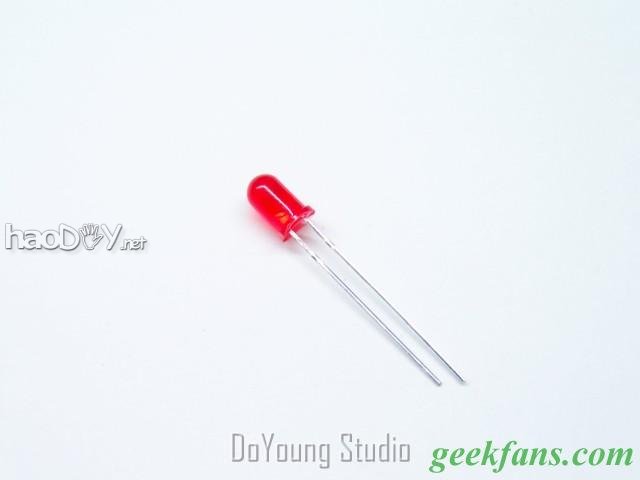

　　- LED 5mm直径 (1pcs)

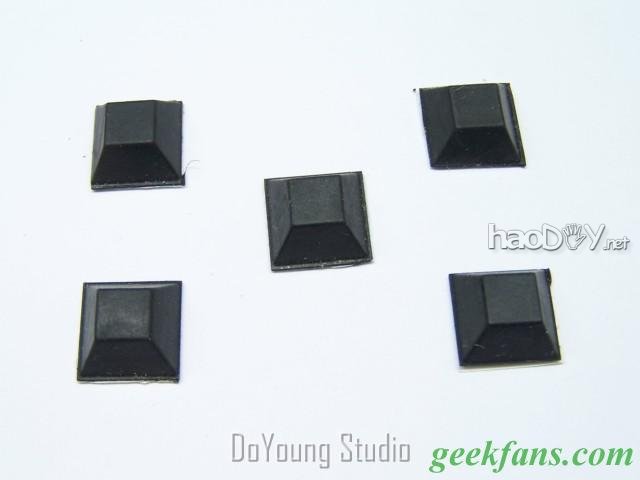

　　- 3M脚座 (6pcs)

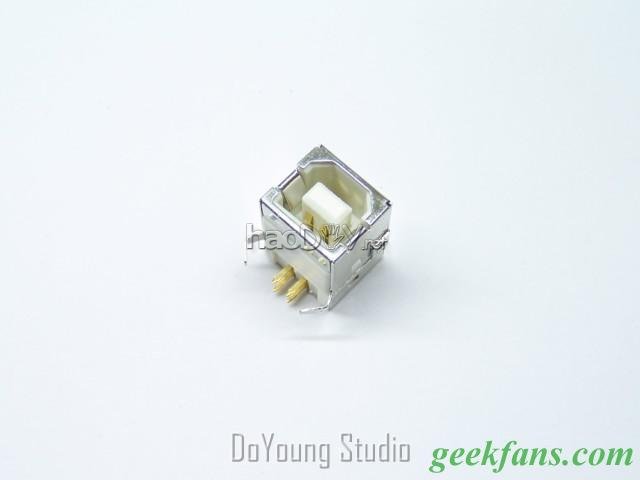

　　- USB-B接口(1pcs)

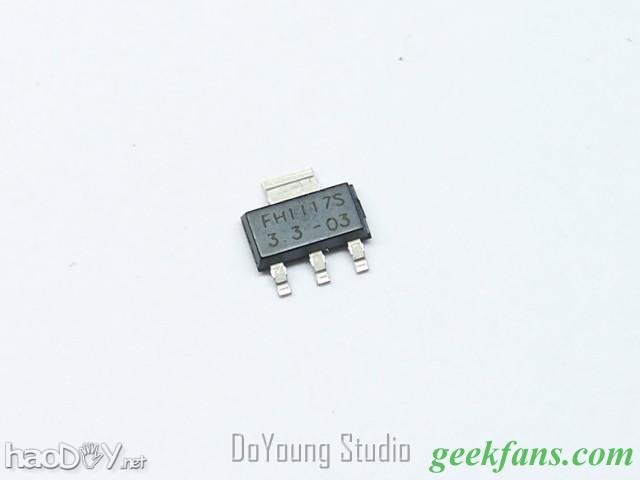

　　- LM1117-3.3V稳压芯片(1pcs)

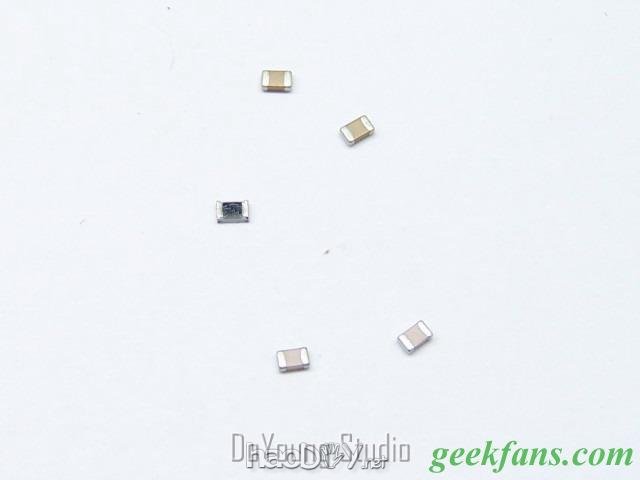

　　- 30pF电容(2pcs) - 0.1uF电容(2pcs) - 470Ω电阻(1pcs)

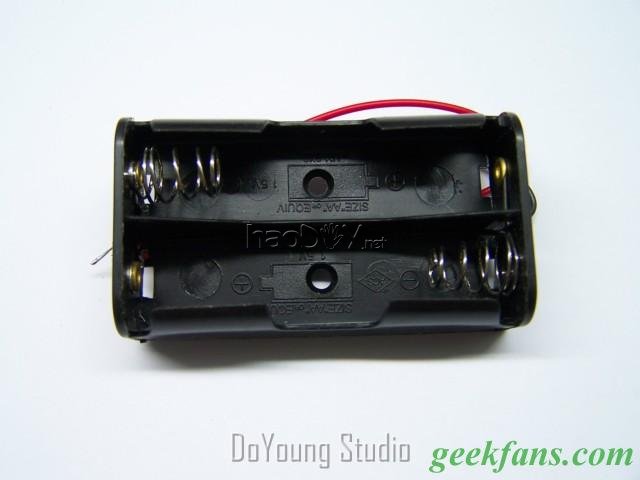

　　- 2节5号电池盒(1pcs)

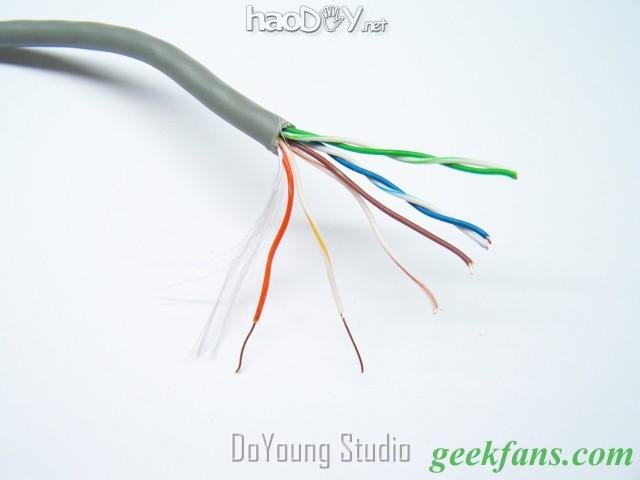

　　- 次五类以太网线(铜蕊)

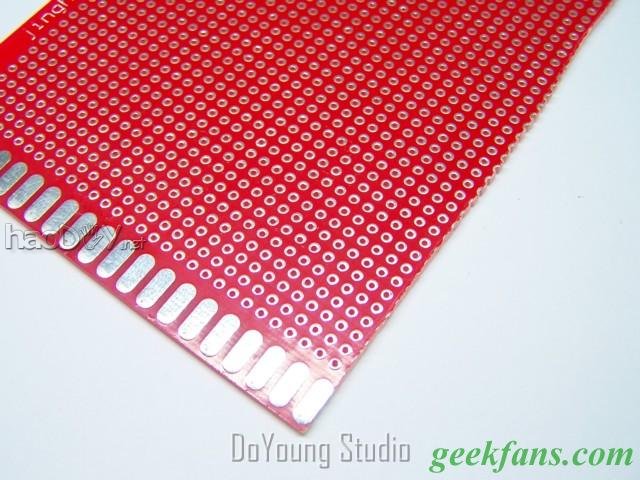

　　- 洞洞板 300×90mm

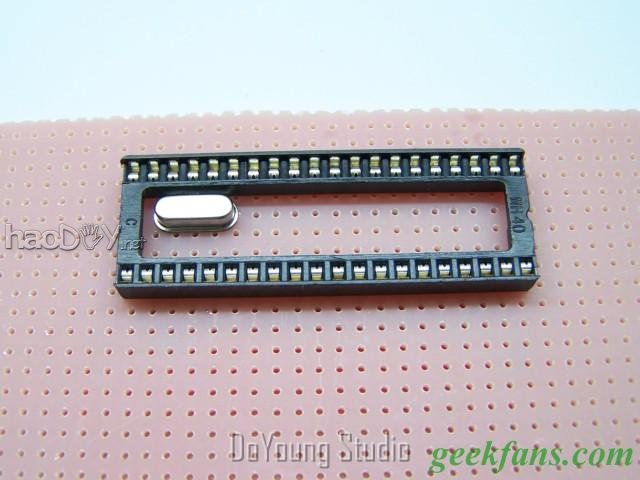

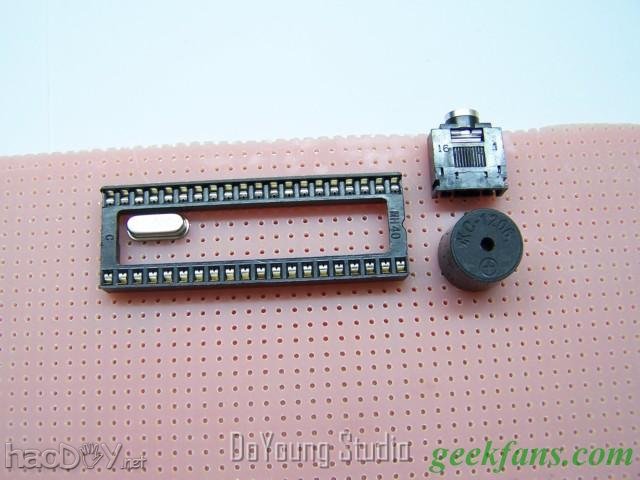

　　- 起首将晶振和芯片座焊接好

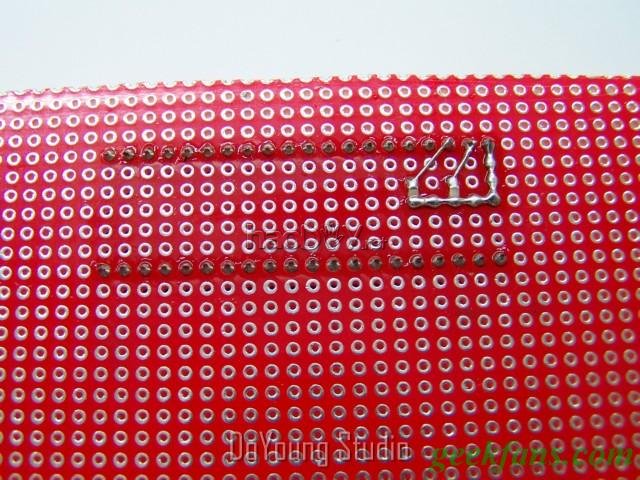

　　- 不和接好电容

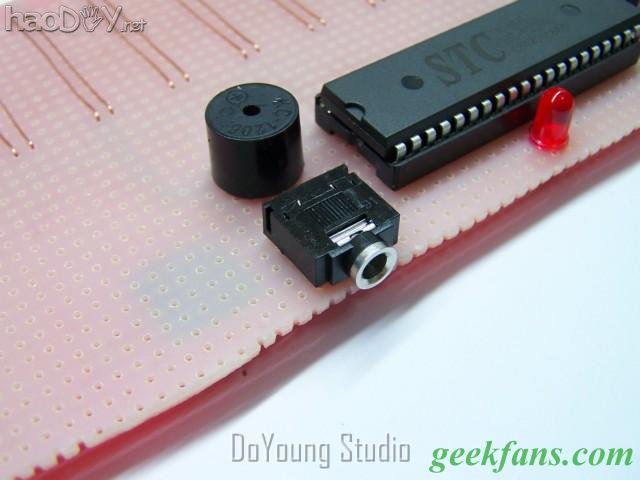

　　- 分列扬声器和耳机接口

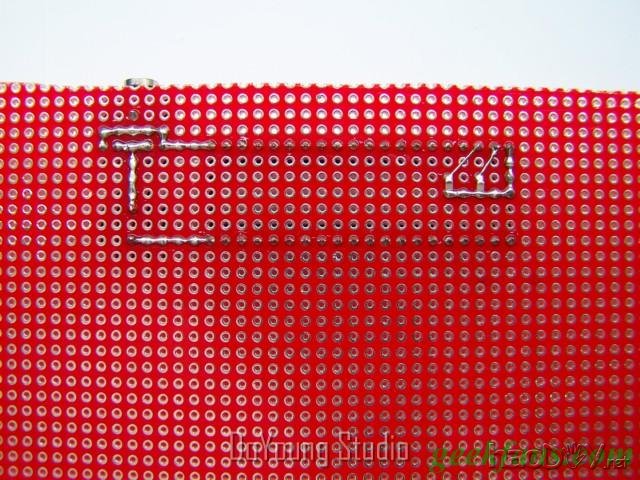

　　- 不和锡接过线

　　- 分列好USB接口和开关

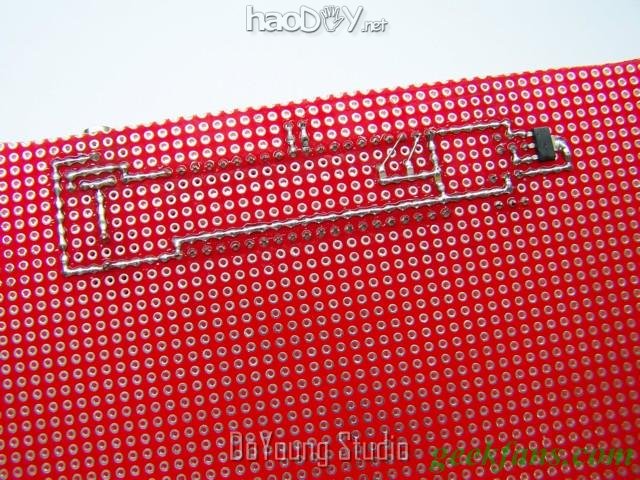

　　- 焊接好不和

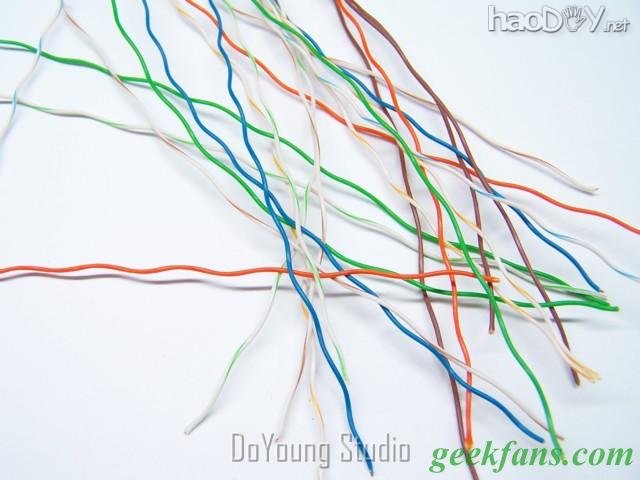

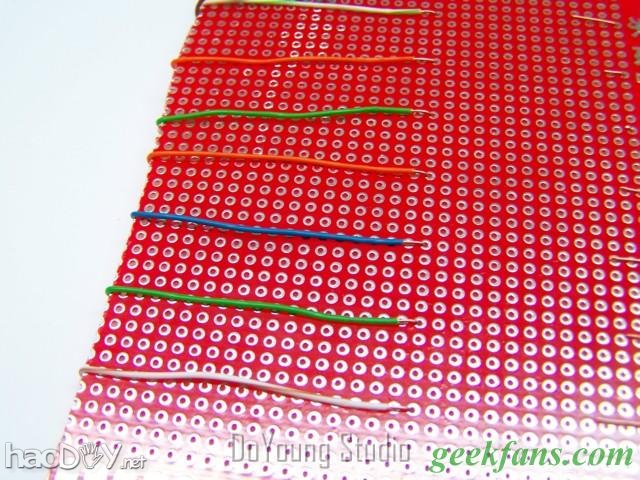

　　- 将网线中的铜线取出

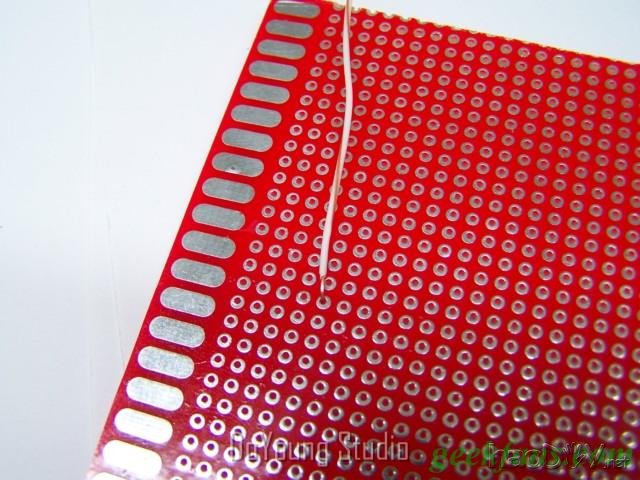

　　- 将铜线穿过PCB板

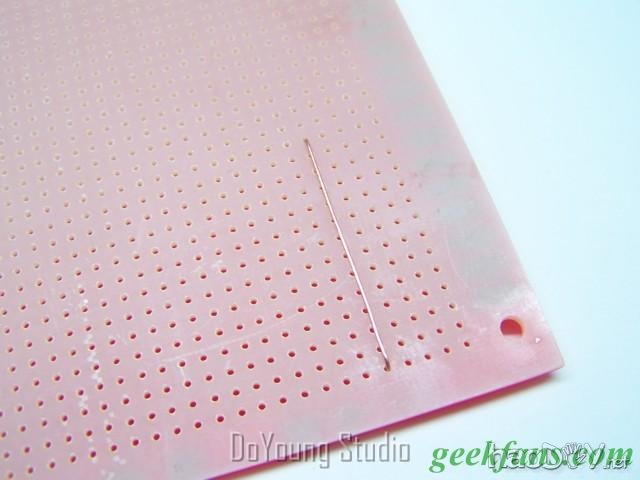

　　- 在正面形成键盘的长度

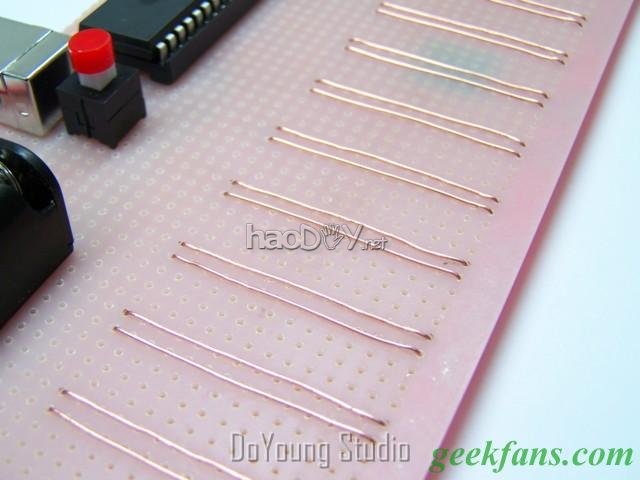

　　- 依此要领分列键盘阵列

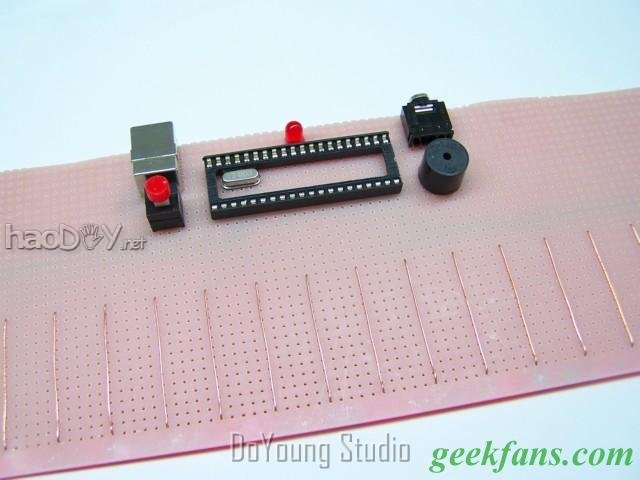

　　- 完成后初见键盘形状

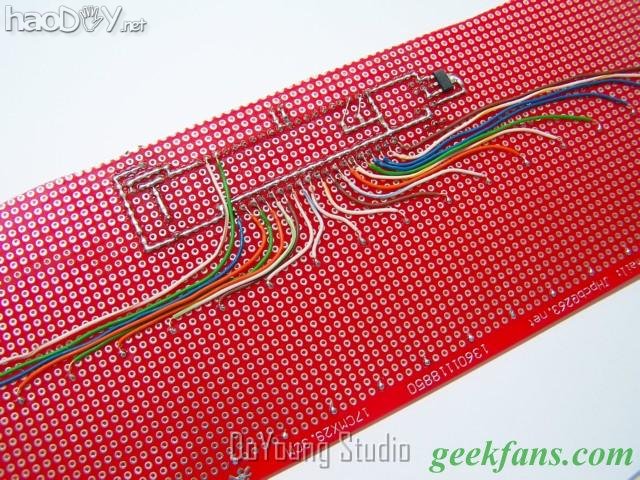

　　- 按电路图将各铜线键盘毗连到单片机引脚上

　　- 将另一组铜线分列在第一组旁边

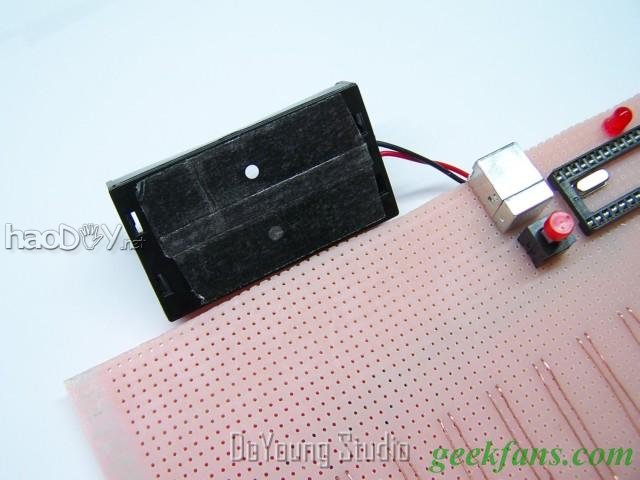

　　- 将电池盒用双面胶粘在PCB上

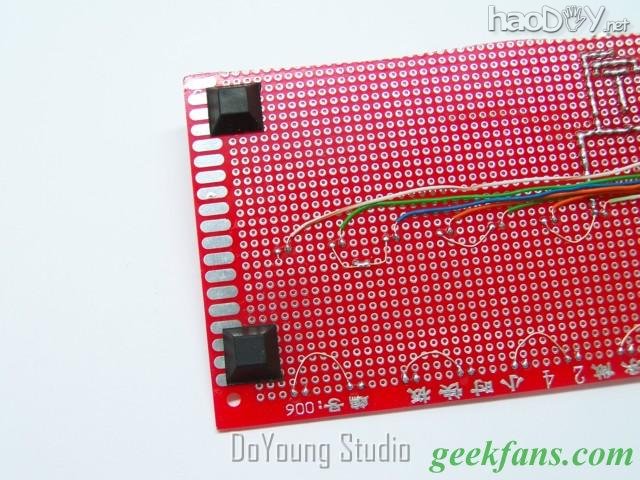

　　- 把3M脚垫胶在PCB不和

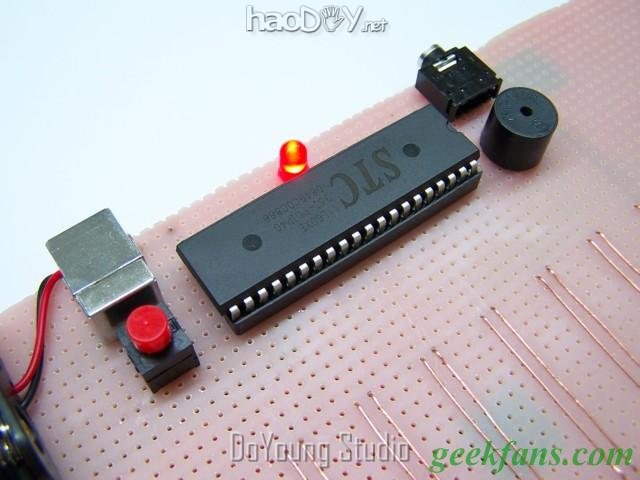

　　- 插入单片机并打开电源

　　- USB接口可以行使电脑为电子琴供电

　　- 耳机接口可以接耳机或音响

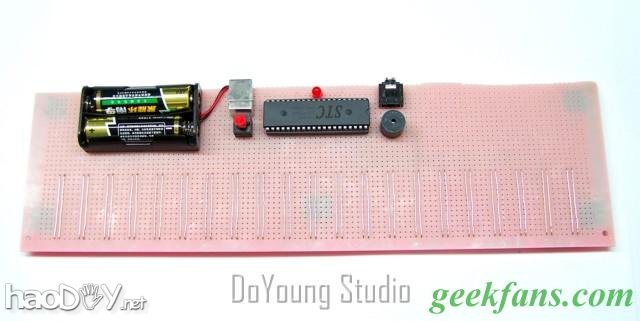

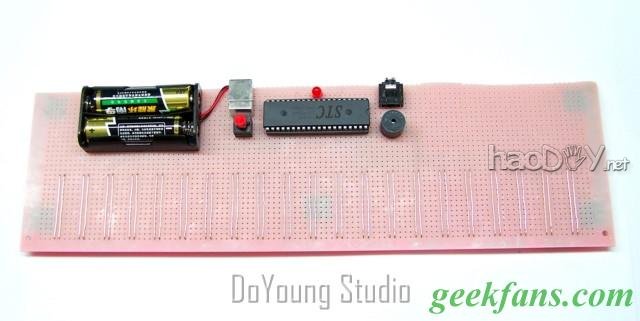

　　- 正面外面

　　- 不和外面

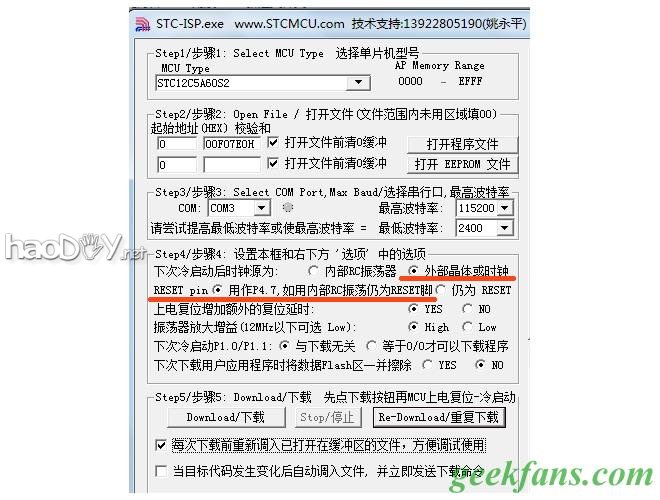

　　- 请在行使STC-ISP下载软件时 严酷凭证以上配置举办选择

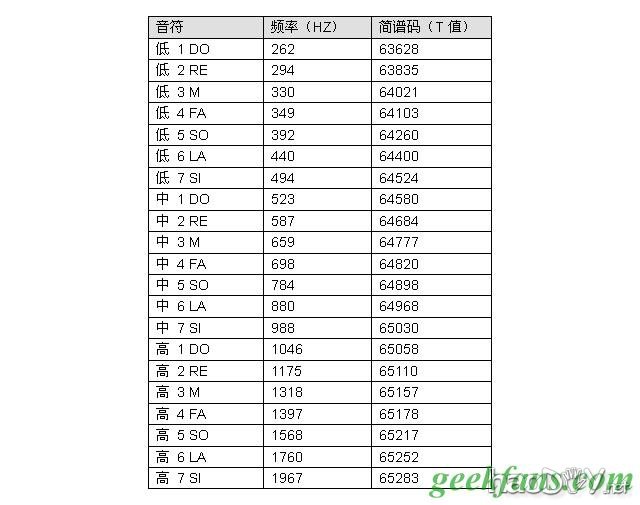

　　- 音阶数值表
