一、电路声名：

本电路回收16只LED作为画面每一列的表现，阁下摇摆起到了扫描的浸染，人眼的视觉暂留征象使得看到的是一幅完备画面，与LED点阵的表现相仿。电路中AT89S51单片机为节制器，在它的P0、P2口接有16只以共阳的方法毗连的高亮度LED，由单片机输出低电平点亮。串在LED民众端的二极管D2、D3会发生必然的压降，用来掩护LED，电源电压为4.5V时，假如回收2V的赤色LED，必要将D3短路，假如回收3V的蓝、绿、白等颜色LED时，必要将D2和D3都短路。S1为滚珠开关，棒在动摇时，只能在朝某一偏向动摇时表现，不然会呈现镜像字或镜像画面，以是通过接一只滚珠开关来节制，使摇摇棒从左向右动摇时将内容表现出来。

改变措施可以改变表现内容，单片机措施请到本网站下载，更多内容请到本网站查找。

二、元件清单：

位号

名称

规格

数目

R1

电阻

10K

1

C1、C2

瓷片电容

30

2

C3

瓷片电容

104

1

C4、C5

电解电容

10uF

2

D1、D2、D3

二极管

1N4148

3

Y1

晶振

12M

1

IC1

集成电路

AT89S51/52

1

集成电路插座

DIP40

1

S1

滚珠开关

1

LED1—LED16

发光二极管

5MM

16

电池盒

3节7号

1

PCB板

30X220MM

1

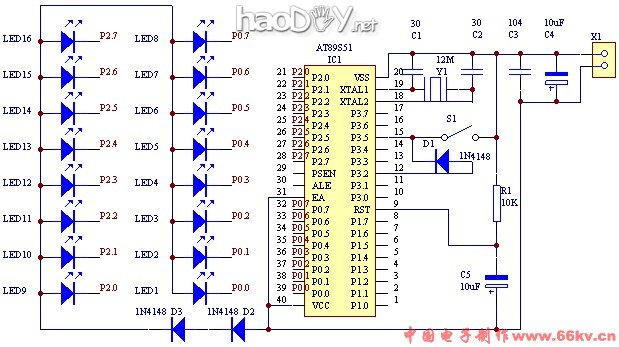

三、电路图：
