MSP430单片机闪存编程的方法有三种： JATG 端口、BSL 或用户开发程序。通过电脑的并行端口自制下载线连接

MSP430单片机的JATG 端口编程，这种方法大家已经比较熟悉了，有很多介绍自制并口下载线的资料介绍。前年曾 有一位西安的网友转让给了一块他自制的下载线给我，很好用。但是在用JATG 烧断保密熔丝后，要再想修改闪存 程序，就只能用BSL 方法了。

BSL 是启动加载程序(Bootstrap Loader)的简称。该方法允许用户通过标准的RS-232串口访问MSP430单片机 的Flash 和Ram。在单片机的地址为(0C00H-1000H)的ROM 区内存放了一段引导程序，给单片机的特定引脚加上 一段特定的时序脉冲，就可以进入这段程序，让用户读写擦闪存程序。通过BSL 无条件擦除单片机闪存，重新下 载程序，还可以通过密码读出程序。

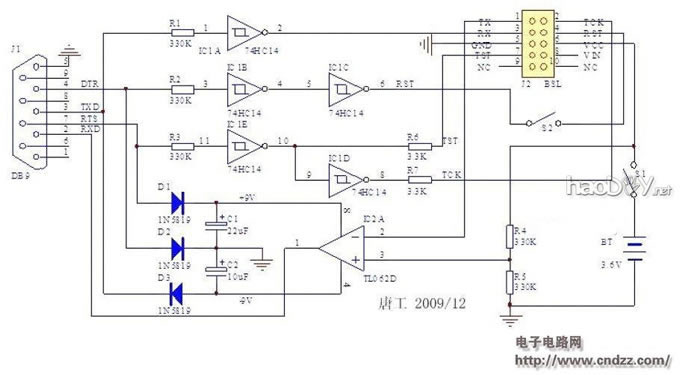

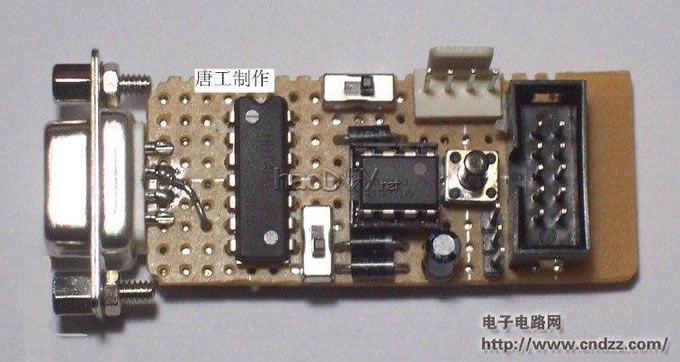

我根据TI 公司网站公布的资料自制了一个BSL 编程器，电路如下图：

图中的运放正负电源由串口寄生取电，施密特反相器74HC14和用户目标板一起另外用3.6V 电池供电。由PC 机通 过串口控制， BSL 的十芯接头与用户目标板接口相连。

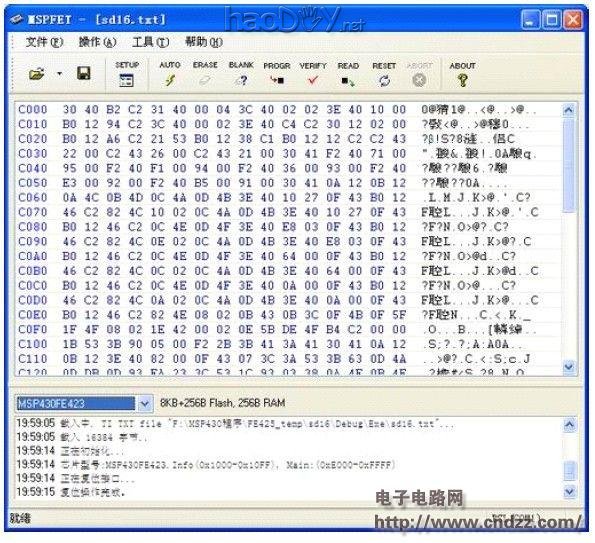

上位机软件使用mspfet。在IAR 软件中调试好程序后，要编译生成供下载用的.txt 文件，在mspfet 中打开该文 件，复位接口然后按AUTO 按钮即可完成程序下载。

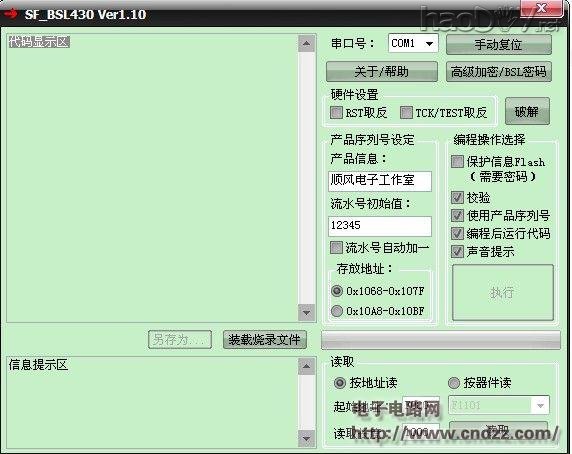

压缩包为上位机软件，安装效果如下：
